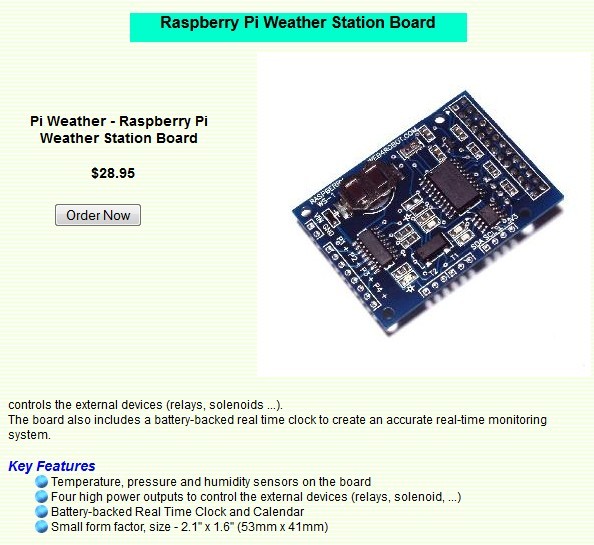

Une carte permettant de réaliser une station météo à base de Raspberry Pi est disponible chez Web4robot. /!\ Attention Web4robot n’existe plus ! voir en fin d’article.
De taille réduite (53 mm x 41 mm) cette carte vient se connecter sur le port GPIO à 26 points du Raspberry Pi. Elle utilise le bus I2C.

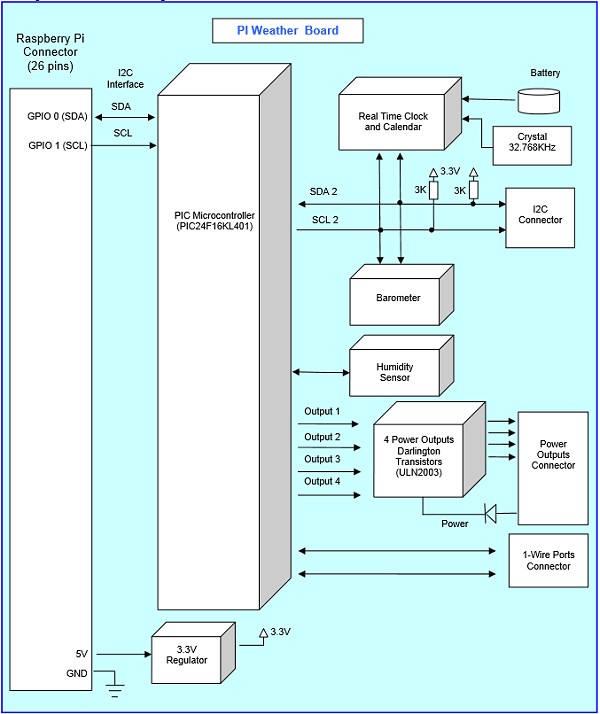

La carte embarque les capteurs de base pour transformer le Raspberry Pi en station météo : pression, température, humidité. Une horloge temps réel sauvegardée par pile est présente également afin de dater les mesures recueillies. 4 sorties de puissance peuvent commander des appareils externes (relais, bobines…).
Carte Pi Weather vue de dessus
Carte Pi Weather vue de dessous

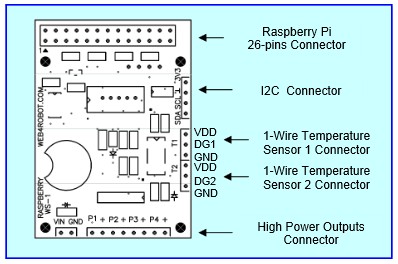

Deux ports 1-wire sont également disponibles pour connecter deux capteurs de température DS18B20.
Les documentations semblent complètes, un manuel en PDF est téléchargeable et les programmes également.

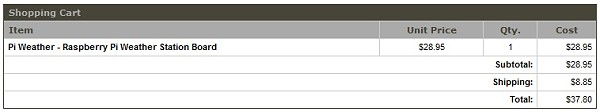

La carte est vendue 28.95$ (21,10€) et les frais de port pour la France sont de 8.85$ (6,45€) soit un total de 37.80$ (27,55€).
Un bon point de départ pour enregistrer les données météorologiques. Si on ajoute un anémomètre et un pluviomètre on obtient une station météo intéressante.
Vous utilisez cette carte ou vous êtes passionné(e) de météo ? N’hésitez pas ! Donnez votre avis dans les commentaires ci-dessous…
======== Mise à jour du 11 juillet 2014 =========
ATTENTION : Suite aux déboires de Norbert, un lecteur du blog qui a commandé cette carte et a dû se faire rembourser par Paypal, il apparait que cette société n’existe plus !
Leur site web continue de fonctionner, accepte les commandes (et les paiements !), mais vous ne recevrez jamais votre commande… De plus personne ne répond aux mails.
Ce QR Code vous emmène directement sur le site
https://www.framboise314.fr
- Pour l’utiliser, vous devez avoir une application capable de lire les QR-Codes sur votre IPhone ou votre smartphone. Si besoin, je vous conseille d’installer : i-nigma disponible sur iPhone, Android et Blackberry.
- Scannez le QR-Code de framboise314 avec votre nouvelle application
- Profitez des articles de framboise314.fr. Ils sont lisibles sans problème sur votre smartphone.
C’est intéressant ! Mais j’ai quelques questions. D’abord, est-ce qu’on dispose d’un logiciel pour enregistrer et traiter les données ? Est-ce qu’on peut récupérer les données sur un autre ordinateur en Wifi ou mieux, via une puce gsm ? Comment communiquer ses données à Meteo France ? Tout ça quoi !
Bonjour Joneskind
Malheureusement non, il faut tout faire soi même… Les exemples donnent des pistes en Python. Je laisse le soin aux experts en météo de répondre à la question ! Il existe certainement des programmes open-source.
Cordialement
François
Intéressant, quel type d’anémomètre serait compatible ?
Bonjour Seb
oula… vaste question ! il existe plusieurs types d’anémomètres et en fonction de l’information qu’ils fournissent (analogique ou numérique) une adaptation est nécessaire…
Certains anémomètres sortent directement en RS232 ou RS485 – Les prix ne sont pas les mêmes. Là aussi si un expert en météo passe par là il pourra peut être te répondre
Cordialement
François
Ping : Une station météo pour Raspberry ...
Je me demande quand même comment mesurer l’humidité extérieure sans exposer ce circuit imprimé.
Je suis en train de créer des capteurs sans fils. Ma solution est en cours de developpement.
Regarde sur mon site les premiers éléments.
Christophe
Ping : Une station météo pour Raspberry ...
Ping : Une station météo pour Raspberry ...
Ping : Une station météo pour Raspberry ...
Ping : Quelques projets avec votre Raspberry Pi
J’ai commandé cette carte chez web4robot fin décembre, et je n’ai toujours rien reçu… Est-ce que vous aussi vous avez eu la même mésaventure ?
Bonjour Jean
Non mais avez vous essayé de les contacter via leur formulaire de contact ? Vous avez payé avec Paypal ? le retrait a été fait ?
Si vous ne parvenez pas à les joindre, donnez moi les infos (date de commande, N° de commande, date du paiement) et j’essayerai de les relancer de mon côté
Cordialement
François
Bonjour,
J’ai en effet essayé de les joindre via leur formulaire, j’ai eu une réponse mi-janvier qui me disait qu’ils avaient eu du retard à cause de Noël, ce que j’ai eu tort de considérer comme tout à fait légitime. Depuis silence radio malgré une relance.
donnez moi un N° de commande, j’essaye de relancer de mon côté…
Bonjour
En essayant les programmes de votre livre nous réalisons la station météo au FabLab MadeInIki de Commenailles mais nous avons des difficultés avec l’anémomètre
les programmes anemometre.py retournent toujours la même erreur:
« TERM environment not set » .
D’où vient cette erreur et que faire pour y remédier ?
Merci d’avance pour votre réponse .
Bonjour
je n’ai pas cette erreur sur ma station et vous avez je pense téléchargé les progs sur le site ENI…
on a donc les mêmes scripts… juste avec cette erreur je ne peux pas savoir d’où ça vient
Regardez avec Thonny IDE si vous avez plus d’infos
sinon essayez d’exporter la variable TERM :
export TERM = lxterminal
ou quelque chose dans ce genre là. Je pense qu’il faut chercher de ce côté là
tenez moi au courant
cdt
françois
Bonjour
Le message d’erreur « TERM environment not set” vient de la commande os.system(« clear »); en exportant export TERM=xterm ou « xterm » ou … ou autre chose, le problème reste.
En la mettant en commentaire, plus de problème de programme.
On ressaiera les programmes quand on les « chicouf » auront repris l’école.
ok merci pour le retour
allez courage, la rentrée c’est pour bientôt 😀
Bonjour
Concernant la girouette de la station meteo, vous utilisez une carte « Raspi analog 0 » (qui semble actuellement en rupture de stock) sur laquelle vous branchez le MCP3008 pour obtenir une entrée analogique sur le Raspberry. si on veut utiliser le MCP3008 directement, comment faut il le brancher ?
Merci d’avance.
Bonjour
il y a de nombreux exemples sur le web
http://nagashur.com/blog/2013/01/13/lire-des-entrees-analogiques-sur-un-raspberry-avec-un-circuit-adc-le-mcp3008/
https://learn.adafruit.com/raspberry-pi-analog-to-digital-converters/mcp3008
…
Comme on est sur un bus SPI les CLK Din Dout CS sont connectés toujours sur les mêmes broches GPIO
bonne continuation
cdt
françois
Juste un petiot mot pour vous dire que le montage de la station météo est terminé et qu’elle fonctionne bien. le problème venait de la nouvelle version de la carte Devlex où il fallait faire deux soudures supplémentaires.Voir les images sur « https://www.lextronic.fr/platine-pour-capteur-meteo-57577.html »
Merci
Bonjour
merci
oui effectivement cette nouvelle carte nécessite une adaptation…
bravo pour votre réalisation 🙂
