Lors de la sortie de la caméra PiNOIR travaillant dans le proche infrarouge, de nombreux lecteurs ont crû que cette caméra leur permettrait de réaliser des images thermiques. Il n’en était rien et elle ne permettait que de filmer la nuit, avec un éclairage IR.
Cette fois, la caméra vendue par Tindie permet réellement de réaliser des thermographies.
Elle peut fonctionner avec diverses cartes dont le Raspberry Pi. La résolution n’est pas très élevée puisqu’elle n’est que de 80 x 6O pixels !
Au sommaire :
Une caméra thermique pour le Raspberry Pi

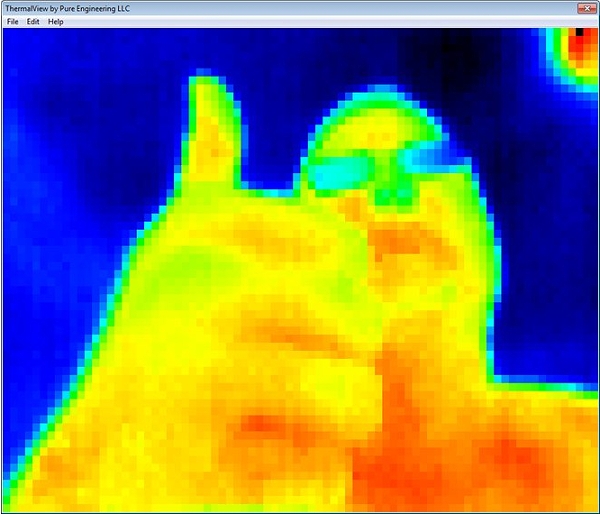

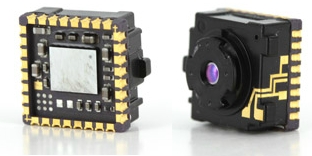

Le module Lepton
Module de caméra thermique Lepton

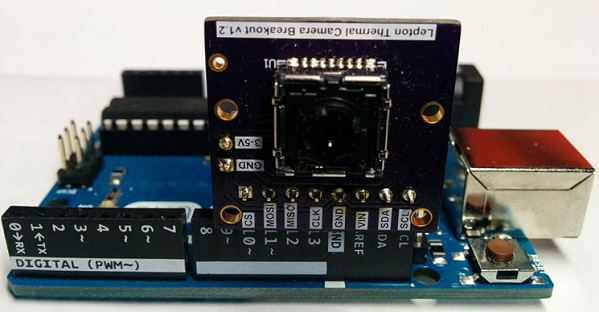

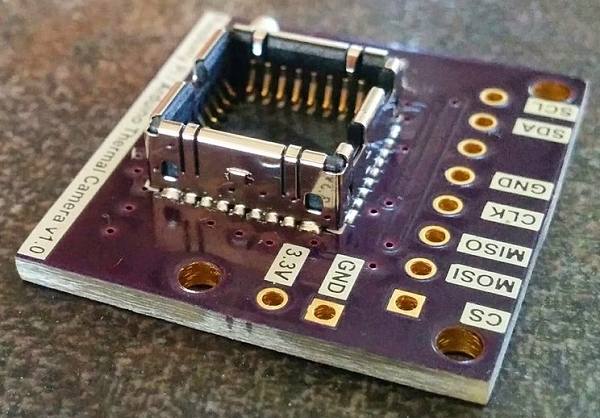

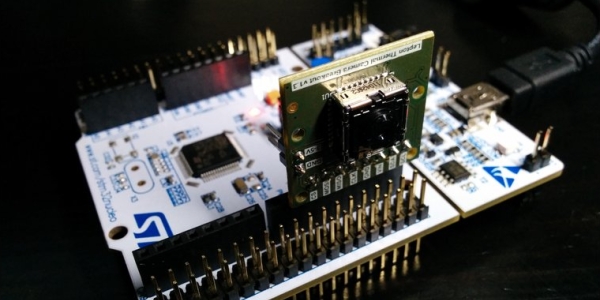

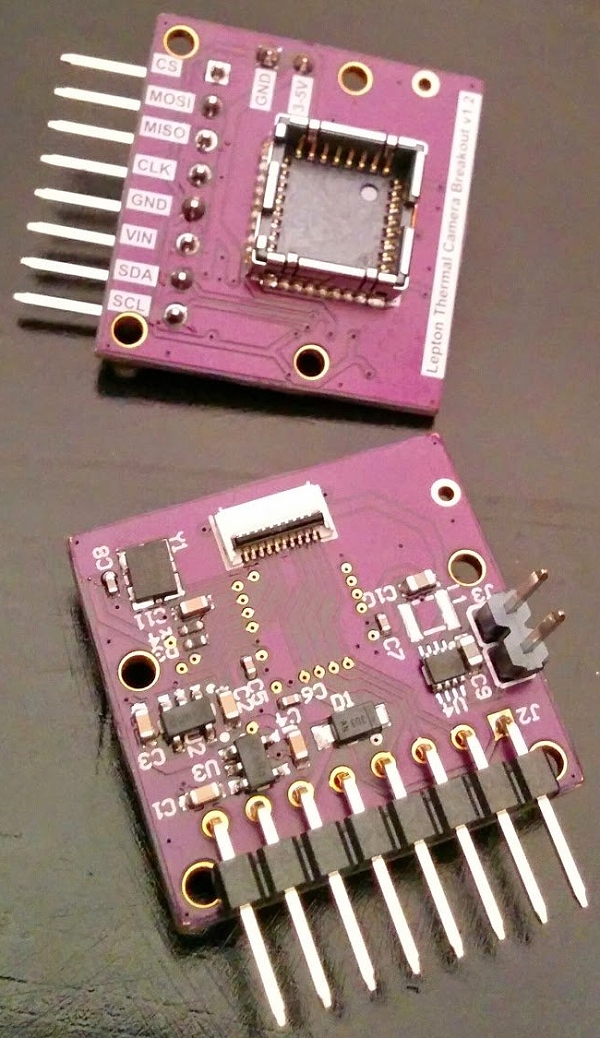

- Tindie vend une carte d’extension acceptant le module de caméra thermique FLIR Lepton. Cette carte fournit le support du module, l’alimentation, un oscillateur 25Mhz, un connecteur au pas de 2,54mm pour utilisation avec une planche à pain ou câblage sur tout système à base Arduino ou Raspberry Pi. Le module Lepton n’est pas inclus de base, il est en option.

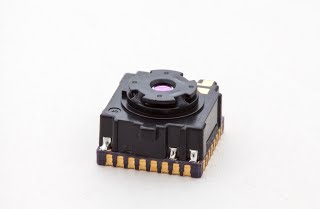

Le FLIR Lepton™ est un capteur compact pour les grandes longueurs d’ondes disponible en OEM.

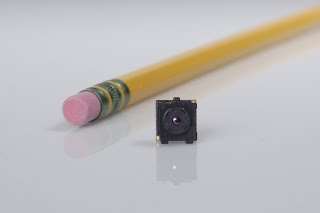

Il offre une résolution de 80 × 60 pixels dans un boîtier de dimensions (8,5 x 11,7 x 5,6mm) très réduites.
Ce module de caméra révolutionnaire est conçu pour équiper une nouvelle génération d’appareils mobiles et portables, ainsi que des petits systèmes de caméras fixes, avec des capacités d’imagerie thermique jamais vues auparavant. Le module Lepton contient une lentille révolutionnaire fabriquée sous forme d’une plaquette, et un microbolomètre dans le plan focal, chargé du traitement de l’image thermique.
- Cette carte vendue par Tindie accepte une tension de 3 à 5V en entrée et fournit l’alimentation au Module Lepton.

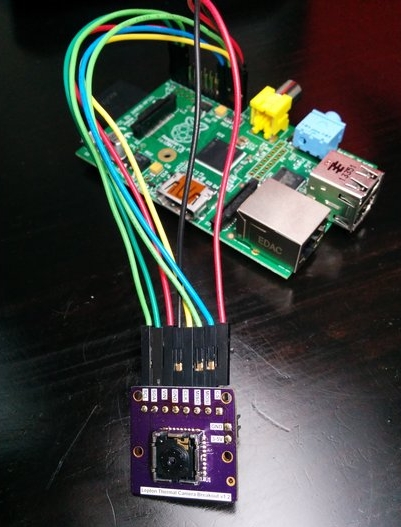

- Pour lire une image à partir du module de lepton tout ce dont vous avez besoin est un port SPI.
- Pour configurer les réglages de l’appareil il faut aussi disposer d’un port I2C, bien que ce ne soit pas nécessaire.
- La carte a exactement la même taille et les mêmes trous de montage que la caméra officielle du Raspberry Pi.
Pourquoi cette carte ?
Il n’y a pas d’autre carte d’extension pour le module Lepton. En plus, le module Lepton nécessite un support spécial pour être utilisé. Ce support est est difficile à souder (et difficile à trouver). Cette carte rend beaucoup plus simple la connexion du module Lepton au Raspberry Pi .
Les programmes pour exploiter les images sont disponibles sur GiHub et un forum regroupe les questions à propos de ce module.
Qu’est-ce qui la rend spéciale ?
Elle vous permet de voir dans l’obscurité la plus complète !
Combien ça coûte ?
La carte seule coûte 39.24 € + port 5.04 €, si vous ajoutez le module Lepton le prix passe à 290 € avec les frais de port (variable en fonction du cours du $)
Vidéos
Une autre vidéo est disponible ici.
Conclusion
Malgré un prix très élevé, cette caméra thermique répond à une demande récurrente des utilisateurs du Raspberry Pi. Elle peut permettre le diagnostic thermique de cartes électroniques, composants…
Bien d’autres possibilités existent que vous saurez exploiter. Si vous utilisez ce module pour une application particulière, pensez à laisser un commentaire ci-dessous pour en informer les lecteurs.
L’abondance des liens traitant de ce module et de la carte d’extension montre bien l’intérêt qu’elle soulève.
Merci à Dodutils qui m’a signalé cette caméra
Sources
- http://www.pureengineering.com/projects/lepton
- https://groupgets.com/campaigns/49-flir-lepton-thermal-imager-batch-4-and-breakout-board-add-on
- http://thermal.com/what_is_thermal_desktop.html
- http://therm-app.com/
- https://www.tindie.com/products/PureEngineering/flir-lepton-thermal-camera-breakout-2/
- https://github.com/PureEngineering/LeptonModule
- https://drive.google.com/file/d/0Bw0SkSisNHpORS1nNjFWc2lYZEE/view?usp=sharing
- http://cvs.flir.com/lepton-data-brief
- http://cvs.flir.com/lepton-idd
- http://www.flir.com/cores/display/?id=62648
- http://www.electricstuff.co.uk/lepton.html
- http://www.theresistornetwork.com/2014/11/flir-lepton-thermal-imaging-sensor.html
