Publié le 25 novembre 2014 - par

Un écran tactile 800 x 480 pixels chez Adafruit

44 réponses

adafruit_ecran_250pxNouveauté chez Adafruit, cet écran tactile 800×480 pixels devrait intéresser de nombreux utilisateurs du Raspberry Pi.
Il est d’autant plus intéressant qu’il s’alimente… sur un port USB !
La partie tactile se comporte comme une souris USB et ne nécessite pas de driver particulier

adafruit_ecran_04

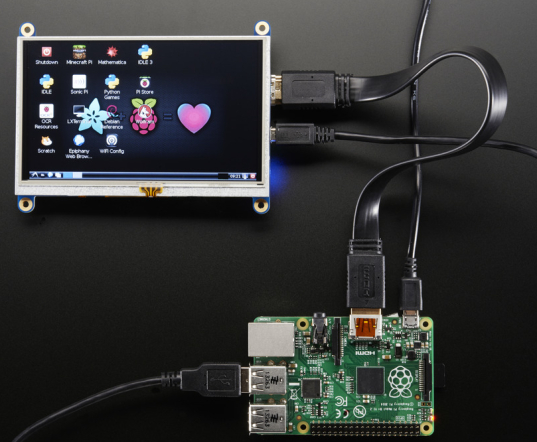

L’écran relié à un RasPi B+ : un câblage très simple !

Ecran tactile 800 x 480 pixel pour Raspberry Pi

Présentation

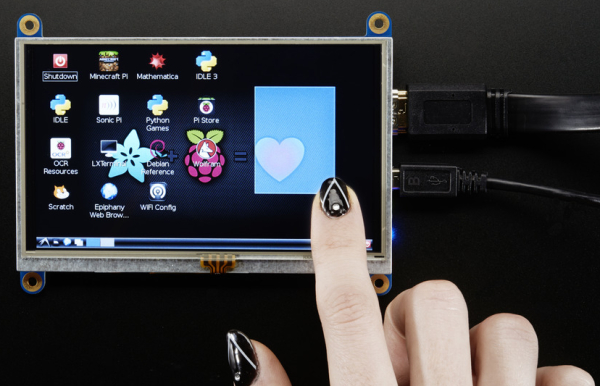

Cet écran est un moniteur HDMI miniature avec un écran tactile intégré! Il est donc, petit et simple.  Vous pouvez utiliser cet affichage avec n’importe quel ordinateur muni d’une sortie HDMI, et vu sa forme, il est facile de le fixer dans un boîtier ou un rail. Cette carte utilise le TFP401 pour décoder la vidéo, et intègre l’écran. Elle est complètement plug-and-play.

adafruit_ecran_03
Le TFP401 est un décodeur DVI/HDMI performant  de TI. Il accepte la vidéo non cryptées et sort les données de couleur brutes sur 24 bits – le HDCP pas supporté! L’écran 5 pouces a une résolution de 800×480, ce qui est suffisant pour la plupart des logiciels. Il est suffisamment petit pour être utilisé dans des projets portables ou embarqués.

adafruit_ecran_02

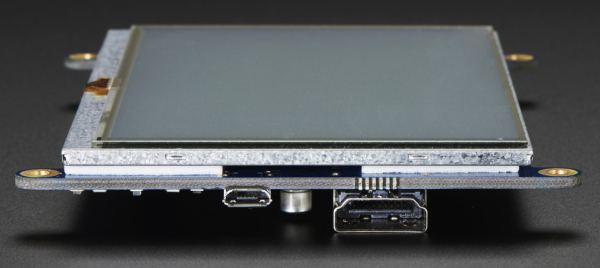

Vous pouvez surtout alimenter l’écran et son interface à partir d’un port USB. En mode d’affichage par défaut 800×480 et 50mA de courant pour le rétro-éclairage, la consommation totale de courant est de 500mA  Vous pouvez réduire cette consommation à 370mA en réduisant le rétro-éclairage à la mi-luminosité (25mA). Sans rétroéclairage (lorsqu’il est éteint), le décodeur et l’écran consomment 250mA. Si vous voulez contrôler plus finement le  rétroéclairage, il y a une entrée PWM que vous pouvez connecter à un microcontrôleur ou toute autre sortie PWM. Vous pouvez alors régler le rétroéclairage comme vous le souhaitez.

adafruit_ecran_05

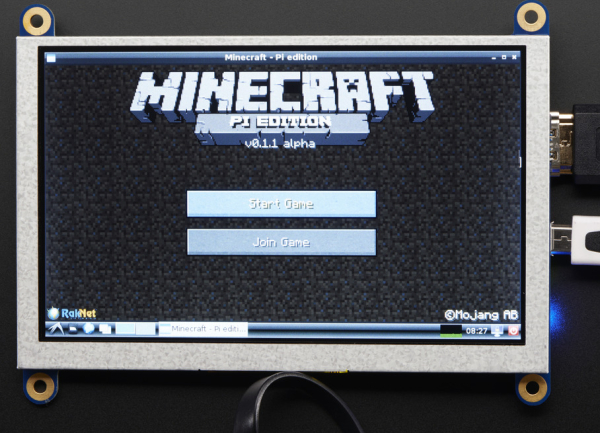

Le produit existe en deux versions, l’une est uniquement un écran, l’autre est un écran tactile. L’écran tactile est vu comme une souris USB pour que vous puissiez l’utiliser avec n’importe quel ordinateur. Il ne nécessite donc pas de pilote spécial !

adafruit_ecran_06

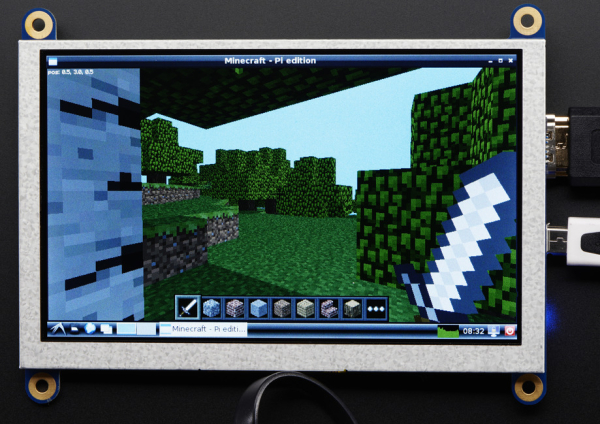

Cet écran est particulièrement adapté pour une utilisation avec les ordinateurs monocarte (ou ordinateurs de bureau / ordinateurs portables!) Avec une sortie DVI/HDMI comme le Raspberry Pi ou BEAGLEBONE Black.

adafruit_ecran_07

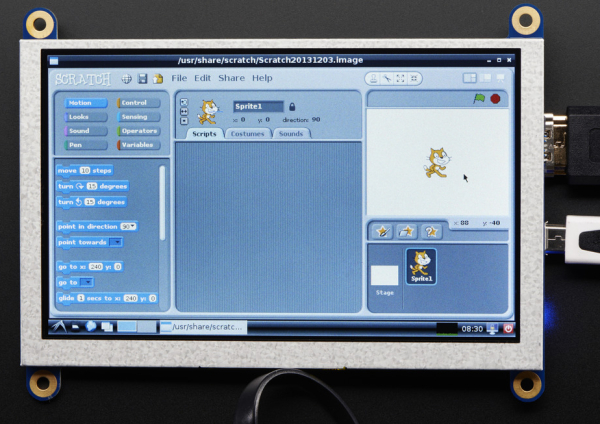

Vous pouvez l’alimenter via un port USB pourvu que votre ordinateur puisse fournir 500mA sur le port USB, et envoyer la vidéo via le port HDMI.

adafruit_ecran_01

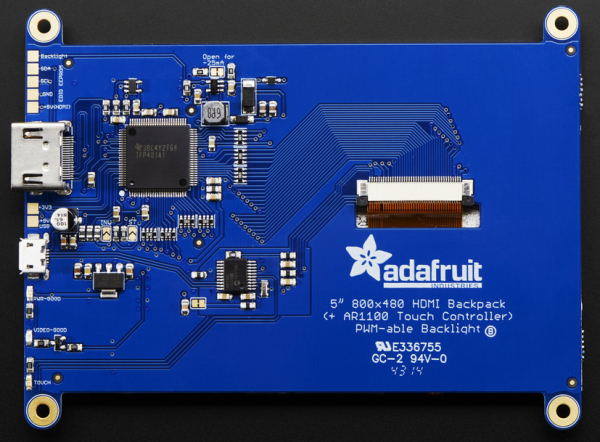

ATTENTION : Notez que la puce de décodage TFP401 n’offre pas la possibilité de modifier la taille de la vidéo. Elle ne pourra donc pas redimensionner/comprimer la vidéo ! Vous devrez fournir la vidéo au bon format pour qu’elle fonctionne.

Caractéristiques

  • Dimensions: 124mm x 76mm x 7mm / 4.9″ x 3.0″ x 0.3″
  • Poids : 106g

Conclusion

Un écran intéressant à plusieurs titres :

  • Tactile
  • alimenté par USB
  • 800 x 480 pixels

Avec son prix de 70$ il devrait trouver sa place dans de nombreuses applications, en particulier embarquées. Le bémol ce sont les frais de port qui s’élèvent à 22$… Comme le suggère Guillaume dans son mail, il faudrait faire des commandes groupées pour partager le coût du transport.

Les commentaires ci-dessous sont à votre disposition si vous souhaitez mettre ce « co-transportage » en place 😉



Merci à Guillaume qui m’a signalé ce produit !

Sources



À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.

44 réflexions au sujet de « Un écran tactile 800 x 480 pixels chez Adafruit »

  1. Guillaume

    Merci pour cet article! Si ce produit vous intéresse et que vous voulez le commander, nous pouvons essayer de mettre en place une commande groupée (avec une solution sécurisée pour tout le monde). Pour cela il suffit de le dire en commentaire et on trouvera une solution bénéfique pour tout le monde. Par ailleurs si vous voulez rajouter d’autre article au panier de chez Adafruit il n’y a pas de soucis, comme par exemple le câble HDMI de 30 cm qui sera surement très utile avec cet écran.

    Ce n’est bien-sûr qu’une suggestion 🙂

    Répondre ↓
    1. Michel Pintaud

      Moi aussi je suis intéressé par une commande groupée !
      Je me suis renseigné il y a qq jours car J’étais intéressé (par un autre écran « PiTFT Touchscreen 320×240 » de chez AdaFruit + une batterie : « 2500mAh LiPo battery » ) pour essayer de réaliser le Smartphone selon le projet de David Hunt (voir : http://www.davidhunt.ie/piphone-a-raspberry-pi-based-smartphone/) si d’ailleurs qq’un est intéressé par ce projet, c’est tirs plus sympa à plusieurs ?? Bref cette commande me revenait en frais de ports à 25€ (UPS) pour env. 45€ de matériel… C’est sûr qu’en groupant on doit pouvoir descendre le court du transport. Dommage que Kubi.fr le revendeur français de AdaFruit ne propose pas l’intégralité du catalogue… par exemple la batterie citée plus haut n’est pas chez Kubi.fr…

      Répondre ↓
      1. Guillaume

        Je possède aussi un écran PiTFT, il est pratique pour un projet mobile mais il devient très vite laborieux à utiliser car il faut un kernel spécial et paramétrer tout, alors qu’un écran hdmi il n’y a rien d’autre à faire que de le brancher.

        Répondre ↓
      2. Jérôme

        Bonjour, as tu pu réaliser le PiPhone? Moi aussi ce projet m’intéresse. Tu peux nous raconter? Merci. Un lecteur qui va bientôt franchir le pas avec ce Raspberry Pi 3. Au plaisir de lire ton compte rendu sur le projet PiPhone. Bon we.

        Répondre ↓
  2. lanoé

    Bonjour
    Sur la photo ou on voit l’arrière de l’ecran il ya une une srote de prise (blanche) si c’est une prise, est ce qu’on peut brancher directement le rasberry pi sur la prise?

    Répondre ↓
    1. François MOCQ Auteur de l’article

      Bonjour
      Non, la prise HDMI (à gauche de l’écran sur la vue de dessous) est seule utilisable avec le RasPi.
      Le prise blanche est déjà utilisée puisque c’est sur elle qu’est branché le câble plat de l’écran LCD
      (on voit la nappe orange qui part vers le bas)
      cordialement
      François

      Répondre ↓
  5. St4rg33k

    Le tactile comme une souris…
    J’avais dans l’idée de faire un androidPi avec un écran tactile pour la voiture couplé à un GPS et le logiciel Sygic. Quelqu’un a déjà essayé androidPi avec cet écran tactile ?

    Répondre ↓
  7. pol

    Bonjour,
    Je suis également intéressé pour un écran tactile avec le câble HDMI.

    Merci

    PS : supprimer mon commentaire précédent, il y-avait une erreur dans l’adresse mail.

    Répondre ↓

  8. Ping : Un écran tactile 800 x 480 pixels chez A...

  9. Ping : Un écran tactile 800 x 480 pixels chez A...

  10. Fox

    Bonjour,
    comment comprendre la phrase « Cet écran est particulièrement adapté pour une utilisation avec les ordinateurs monocarte (ou ordinateurs de bureau / ordinateurs portables!) » ?
    Si j’ai PC qui fait office de serveur (sous W7 par exemple) avec une sortie HDMI je peux m’en servir comme écran d’appoint d’administration ?
    De même un portable avec une sortie HDMI pourra être utilisé comme 2 écran ?
    Merci.

    Répondre ↓
    1. François MOCQ Auteur de l’article

      Bonjour Fox
      Oui, car c’est un écran HDMI… par contre il faut lui envoyer de la video en 800×480 car il ne fait pas de conversion.
      C’est le point qu’il faut vérifier sur vos machines PC ou portable.
      Cordialement
      François

      Répondre ↓
    1. Guillaume

      Entre 10 et 99 articles acheté, le prix unitaire est de 62.96$. J’ai compté 8 demandes dans les commentaires (peut-être 9 avec François?) il nous manque donc un dernier acheteur pour bénéficier d’une remise. Je pense que pour 10 articles les frais de ports sont entre 20 et 30$, disons 25 à diviser par 8 personne, cela revient à l’ordre de 3$ environ chacun sois un total de 66$ (53€). Il faut prévoir aussi de re-dispatcher en france les colis (4€ par la poste à mon avis, l’écran ne fait que 100g).
      Si on est 10 l’écran nous revient à environ 60€ par personne et si on est moins de 10 à 64€.

      Répondre ↓
  12. F1SLU

    Pas mal, mais un peu cher quand même. N’oublions pas que des écrans prévus pour se brancher directement sur le port DSI du Rpi doivent sortir très prochainement. Il en est de même pour les écrans du banana Pi. Je tiens l’info du fabriquant de ce dernier qui annonce mi décembre…

    Répondre ↓
  15. Barrois

    j’ai trouvé d’une part pour 20€ une tablette sous KitKat, d’autre part un logiciel i display qui assure le déport d’écran Android via un port USB pour des PC sous Windows ou Ios mais pas sous rien sous Linux…
    Pourtant ça pourrait faire un écran tactile pas cher..
    Pensez-vous que Raspbian puisse le supporter ?
    Si oui, à qui s’adresser ?

    Répondre ↓
  17. Philz

    Bonsoir,

    Je viens de recevoir cet écran commandé chez Adafruit.
    Pas content pour l’instant.
    J’ai du payer 31,8 € de taxe à UPS ! Cela a été une surprise. Donc, vu le prix, les frais de port et la taxe, cela ne vaut plus le coup.
    Je l’ai branché sur un raspberry b nouvelle version.
    Je constate 2 lignes verticales en défaut et il me semble que le tactile ne fonctionne pas !
    J’ai fait la mise a jour de la raspberry pourtant.
    Je vais essayer de creuser mais donc faites attention à cette soi disant bonne affaire.

    Répondre ↓
  18. Philz

    ReBonsoir,
    J’ai modifié le fichier /boot/config.txt et je n’ai plus les problèmes des lignes verticales. Mais, pour la partie tactile, je n’ai pas encore réussi/compris…
    Je vous tiens au courant des évolutions de mes recherches.

    Répondre ↓
  19. seluj

    Bonsoir,
    Je suis également intéressé par l’achat de cet écran et par une commande groupée.
    Avez-vous déjà passé la commande ? sinon je serai heureux de m’y joindre !
    D’un autre côté, comme le dit F1SLU y a-t-il des nouveaux écran qui vont sortir (du même type) pour moins cher ?

    Répondre ↓
  20. François MOCQ Auteur de l’article

    Bonjour à tous
    Guillaume (voir le premier commentaire) m’a demandé si je pouvais gérer les achats groupés. Eben UPTON a annoncé la prochaine sortie (sans doute en Janvier) d’un écran se connectant sur le bus DSI. Je pense qu’il vaut mieux attendre encore un peu avant de se lancer que l’écran « officiel » sorte, pour voir s’il arrive à un coût intéressant.
    D’autre part même si un groupement permet d’économiser sur les frais de port en provenance des USA, il faut quand même intégrer le fait qu’une fois arrivés tous ensemble en France dans un carton, ces écrans (fragiles) devront être soigneusement emballés individuellement (carton + matériau de protection) et ré-expédiés à chacun (avec suivi pour assurer la livraison), ce qui va rajouter des frais de port et d’emballage qu’on peut estimer à une quinzaine d’euros…. (je ne compte pas les heures et la logistique pour gérer ces envois 😉 )
    Je reprendrai le suivi de cet écran après la sortie de l’écran officiel, en attendant surveillez les importateurs d’Adafruit en Europe comme MC HOBBY ou Kubii…
    Cordialement
    François

    Répondre ↓
  21. Michel Pintaud

    Bonjour,
    je partage l’avis de François, et compte tenu de l’expérience de Philz, il est plus sage d’attendre la sortie de l’écran officiel ! Juste une question l’écran annonce par Eben Upton sera tactile et est-ce qu’on a des infos sur sa taille (5 pouces comme celui d’AdaFruit ??) et de sa définition : 800×400 ou mieux ??
    Bon dimanche.
    Michel

    Répondre ↓
  22. Michel Pintaud

    Bonjour,
    Tous mes vœux framboisiens 2015 pratiquants de ce forum et à son patriarche !
    A signaler un très intéressant article sur la construction d’un pi-pad ( http://50.87.248.77/~mkcastor/2014/01/02/pipad-build/ ) au look très made in USA avec un cadre en bois, mais bon les goûts et les couleurs… L’auteur donne la liste des composants et leurs fournisseurs (sympa) notamment les références du touchscreen de 10″ qu’il utilise ( http://www.chalk-elec.com/?page_id=1280#%21/%7E/product/category=3094861&id=14647624 ) il évoque aussi les difficultés rencontrées. Ceci nous conforterait dans la sage décision d’attendre « thé official raspberry pi touchscreen » voir aussi se lancer dans la construction d’un pipad la finalité de la chose selon Eben Upton ?
    A suivre….

    Répondre ↓
  23. Aornn

    bonjour !
    Alors avez vous une autre solution aussi simple que l’écran que vous montrez dans cet article ?

    Parce-que je cherche deseperement un écran capable d’être alimenté par ma Pi :/

    Merciii !

    Répondre ↓
