clavier_250La société Audiophonics, située à Floirac en Gironde propose un clavier conçu pour fonctionner avec XBMC.

Un clavier à envisager si vous souhaitez réaliser un HTPC (home theater personal computer) : un ordinateur personnel destiné au home cinema… Tiens c’est pas une spécialité de notre Raspberry Pi ça ?

/!\ Attention, il s’agit bien ici d’un clavier et pas d’une télécommande !

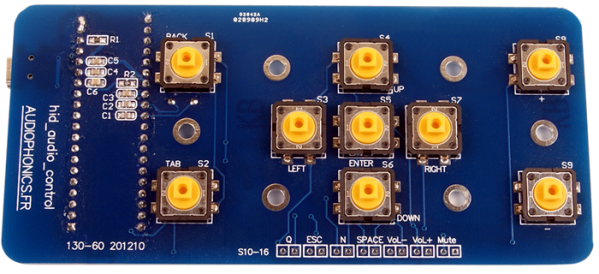

8435_audiophonics_hid_audio_control_thumbsLe clavier est prévu pour être positionné en façade d’un HTPC mais on peut facilement l’intégrer à tout autre boîtier.

Des trous de fixation judicieusement répartis autour et entre les touches devraient assurer la stabilité du clavier et éviter la déformation du circuit imprimé, même si vous appuyez « un peu fort » sur les touches.

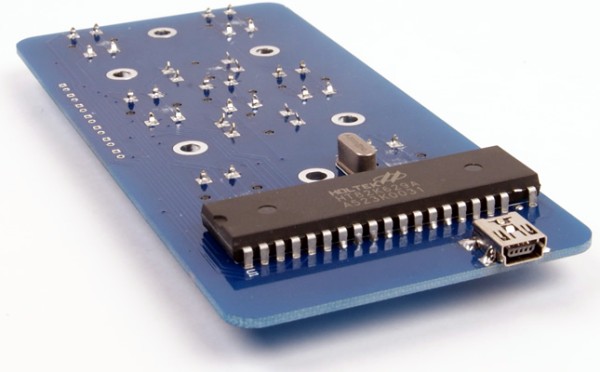

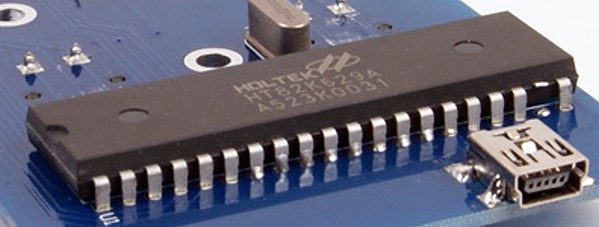

La double rangée de soudures à gauche indique l’emplacement du circuit intégré utilisé pour coder les touches du clavier. 8435_audiophonics_hid_audio_control_4Si on retourne le clavier on trouve un circuit intégré de chez Holtek, un classique dans la gestion des claviers : le 82k629. Sorti dans les années 2000, ce circuit est compatible avec Windows 95/98/NT/2000/XP/Seven et… je vous rassure : avec Linux également.

clavier_audiophonics_circuit_integre

Il s’interface en PS2 (eh oui ça ne nous rajeunit pas) et en USB 1.1 et est prévu pour gérer un clavier de PC standard. Qui peut le plus peut le moins et la gestion des quelques touches de ce clavier ne pose pas de problème particulier.

Audiophonics a prévu sur un bord du circuit une série de pastilles auxquelles vous pourrez relier des touches supplémentaires :

  • Q (XBMC : réglage du volume)
  • Esc (XBMC : menu précédent ou écran d’accueil)
  • N (XBMC : affiche la play list en cours)
  • Espace (XBMC : play, pause)
  • Volume – (touche media windows)
  • Volume + (touche media windows)
  • Mute (touche media windows)

Le clavier est livré avec une prise mini USB qui permettra de le connecter physiquement à un Raspberry Pi chargé de piloter le HTPC.

Audiophonics fournit les informations suivantes sur ce clavier :

Ce clavier de contrôle a été conçu dans le but d’intégrer facilement à vos réalisation DIY basées sur des systèmes embarqués (Raspberry pi, UDoo, Beagle Board, etc..) les touches nécessaire à un contrôle de fichiers audio.

Conçu au niveau hardware pour fonctionner avec XBMC, il est possible de l’utiliser dans tous les autre scénarios d’usage en remappant les touches en software.

 Ce clavier contient par défaut les boutons :

  • Retour (XBMC : Retour)
  • Tabulation (XBMC : Mode plein écran)
  • Navigation : Gauche, droite, Haut, Bas
  • Entrée (XBMC : validation)
  • Les caractères + et – (XBMC : réglage du volume)

Possibilité de rajouter des touches (pastilles à souder sur le PCB) :

  • Q (XBMC : réglage du volume)
  • Espace (XBMC : play, pause)
  • Volume – (touche media windows)
  • Volume + (touche media windows)
  • Mute (touche media windows)

Caractéristiques:

  • Connectique : Mini USB
  • Entraxes :
    • Intérieurs : 40 x 31mm
    • Extérieur : 79mm
  • Épaisseur max. : 13mm
  • Dimensions : 128 x 59 x mm
  • Poids : 40g

Pour tous ceux qui se lancent dans la réalisation d’un Media Center, ce clavier vendu seulement 6,90€ TTC par Audiophonics 😀 peut vous éviter bien des bidouilles.

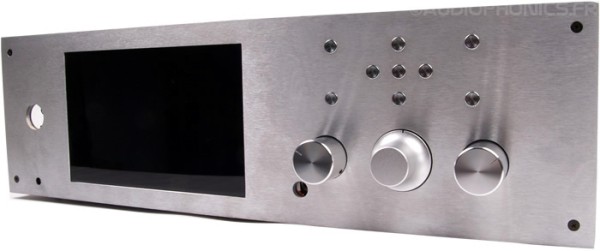

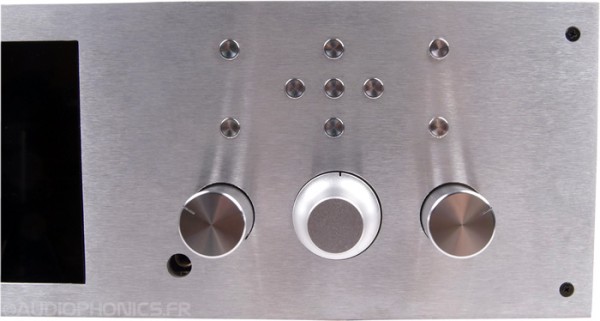

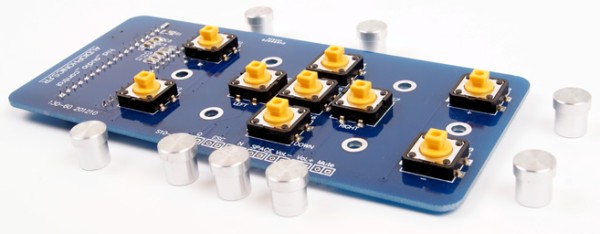

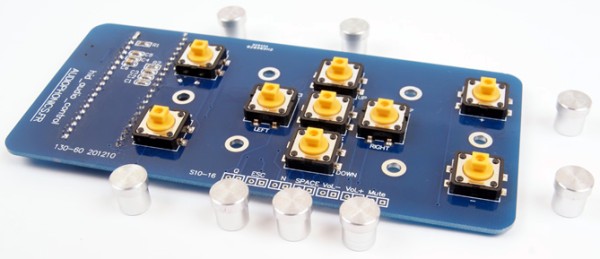

Audiophonics propose également des boutons en alu simples mais du plus bel effet pour équiper un boîtier. Voici un exemple d’utilisation de ce clavier muni des boutons, sur un boîtier 3u :

8435_audiophonics_hid_audio_control_28435_audiophonics_hid_audio_control_18435_audiophonics_hid_audio_control_78435_audiophonics_hid_audio_control_5Faites un tour sur le site Audiophonics si vous vous intéressez au HTPC ou à la HIFI en DIY (Do It Yourself = fézitoimême), ils proposent une variété intéressante de modules amplis, préamplis …

Merci à Philippe qui m’a signalé l’existence de ce clavier sur la page Facebook de framboise314 !
