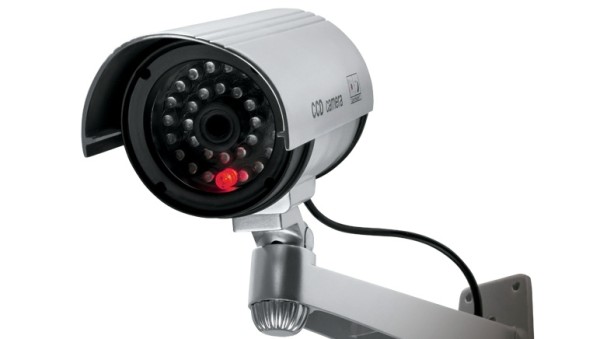

Il est pas beau ce boîtier de caméra factice ? Depuis ce matin dans les magasins LIDL (je n’ai pas d’action 🙁 ) on trouve cette caméra factice pour la modique somme de … 6,90€ !
Dans le catalogue « officiel » en ligne ça ne figure pas mais c’était dans le catalogue local, rubrique Soldes.
A ce prix là ça valait le coup d’essayer, surtout que les dimensions me semblaient intéressantes pour loger un Pi Zero…
Une caméra factice pour le Raspberry Pi
Un boîtier de caméra pas cher
Au jour dit, c’est à dire aujourd’hui, je fais donc un tour au LIDL du coin. Il y a toujours plein de gadgets et j’aime bien voir à quoi ça ressemble.

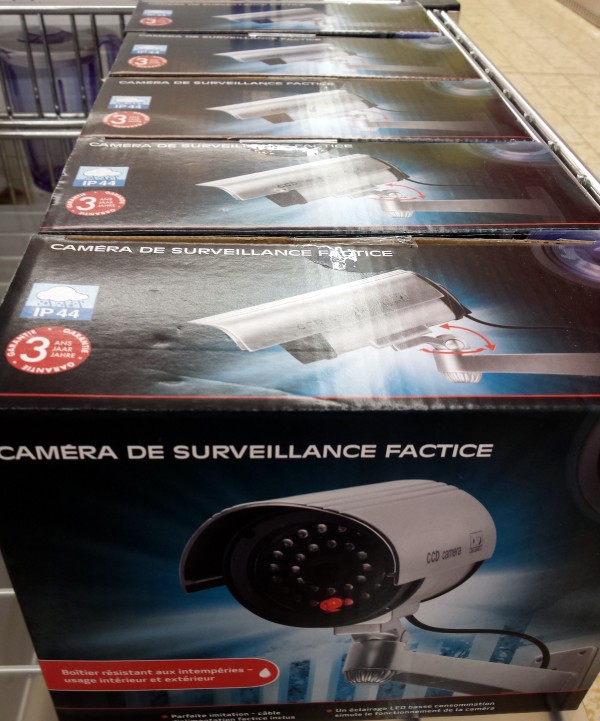

Yesss il y en a ! Bin oui des fois il y a des trucs intéressants sur le catalogue et « Désolé on n’en a pas reçu » 🙁
Allez j’adopte une caméra factice ! Je la ramène délicatement à la maison avant de l’extirper de sa boîte.
Elle est protégée par un sac en plastique (on a plus le droit d’en avoir en caisse, mais il y en a toujours en boîte 😉

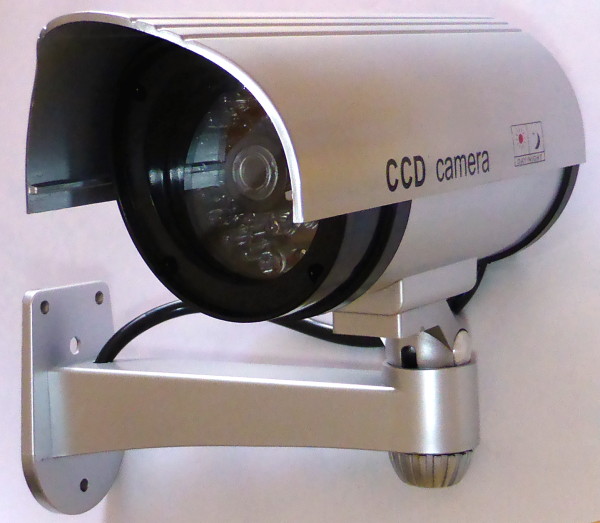

Une fois sortie (ci-dessus) elle a belle allure, non ? Tout est bien entendu en plastique (pour le prix vous ne pensiez pas avoir de l’aluminium quand même) mais ça présente bien.
Le contenu de la boîte

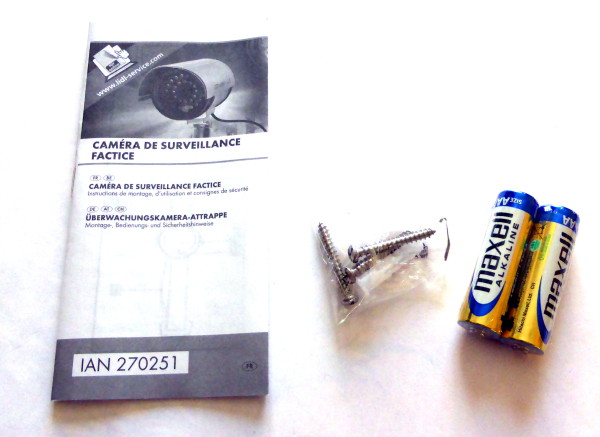

Au fond de la boîte on trouve les piles pour faire clignoter la LED, les vis et les chevilles pour fixer la caméra sur un mur et même…
Une notice à faire peur !
Une notice en plusieurs langues et qui fait plusieurs pages (14). Plus que certains autres appareils (enceintes Bluetooth, batteries de secours pour smartphone etc.)
Je pense que le gars qui a rédigé ça n’a jamais eu de bol, le pauvre !
On apprend ainsi qu’il faut vérifier si l’appareil n’est pas endommagé. Dans ce cas ne pas le mettre en service 🙂 (il y a quand même 2 piles, une résistance et une LED à l’intérieur, faisez gaffe ! (non, ce n’est pas une faute, c’est voulu).
Sachez qu’il faut avoir plus de 8 ans pour utiliser cette merveille de la technologie moderne, et avoir des capacités physiques, psychiques et sensorielles non limitées. Si les personnes manquent d’expérience, elles doivent être surveillées et instruits de l’utilisation de l’appareil. Il faut aussi comprendre les risques dus à l’utilisation de l’appareil. Les enfants ne doivent pas jouer avec et l’entretien ne doit pas être fait par un enfant sans surveillance.
OUF ! je pense que ses gamins devaient être terribles 🙂
Après on passe aux piles ! Il y en a 2 quand même et là on a droit au danger de mort. Il faut consulter un médecin en cas d’ingestion 🙂 En gros (au moins du caractère 24 en gras) on apprend qu’il y a risque d’explosion ! En cas de fuite des piles il faut les retirer tout de suite de l’appareil… si vous touchez l’acide d’une pile rincez et courez chez le médecin!

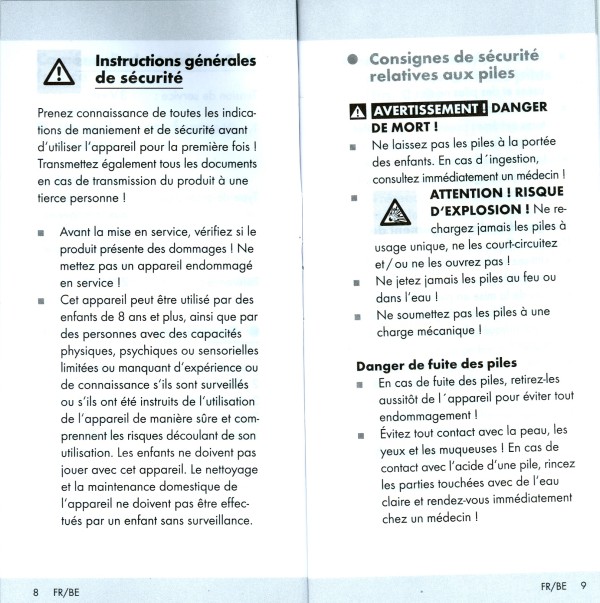

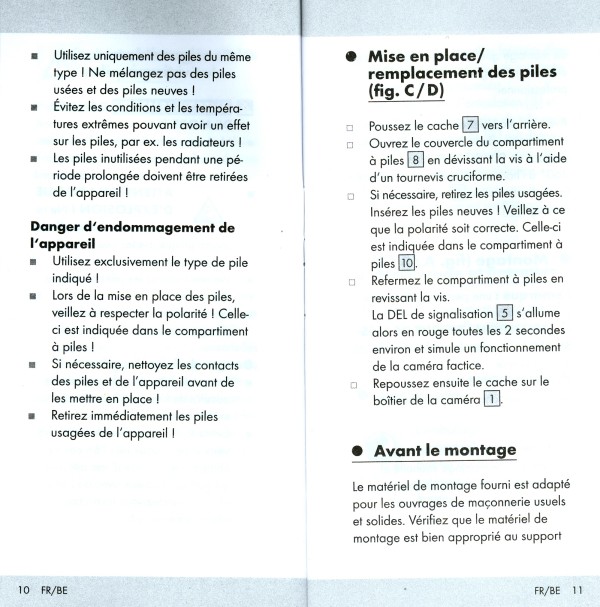

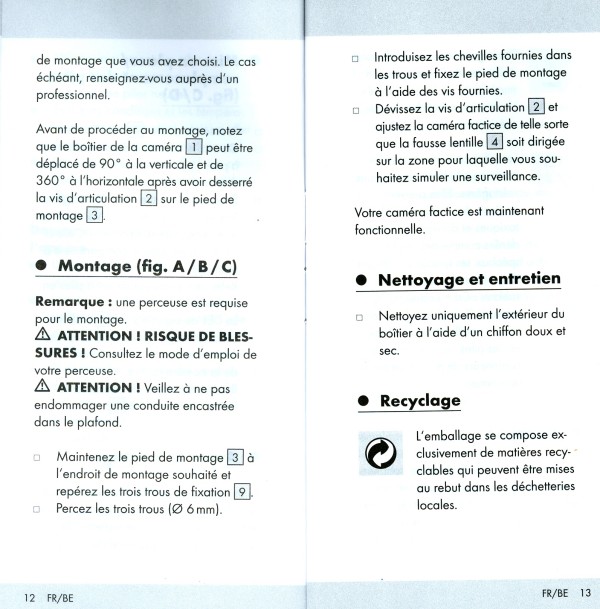

Enfin, rien que de lire la notice on comprend mieux ce qu’est le principe de précaution 🙂 Je vous mets en copie ces pages, juste pour le plaisir !
Bon on va quand même regarder ce boîtier de plus près je suis prêt à assumer tous les risques (faut être un peu casse-cou pour acheter une boîte en plastique chez LIDL 🙂 )
Le système d’orientation

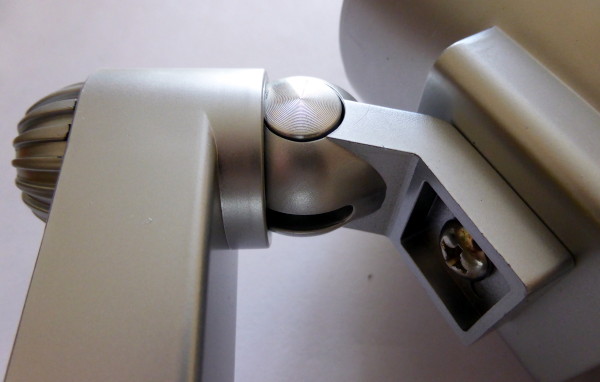

L’orientation de la caméra est confiée à une rotule. Une fois la caméra orientée, on serre la vis en tournant le bouton (à gauche sur la photo) et la rotule se bloque. Simple et efficace (et pas cher).
La fausse devanture

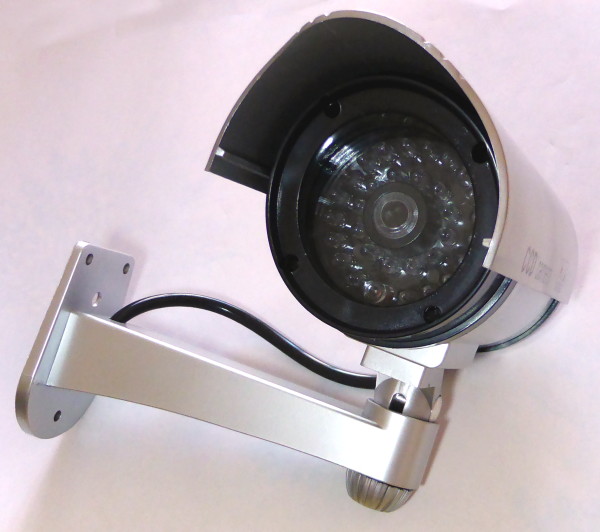

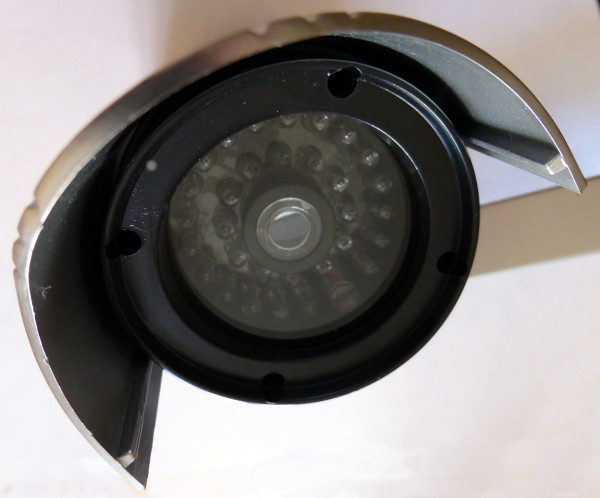

Là on s’y croirait : Deux (fausses) rangées de LED infrarouge pour la vision nocturne, une fausse lentille. De loin l’illusion est parfaite. Devant tout ça un morceau de plastique transparent.
Le capot
Le capot est destiné à protéger le boîtier de la pluie et la face avant du soleil. Il se retire simplement en le faisant glisser vers l’avant.

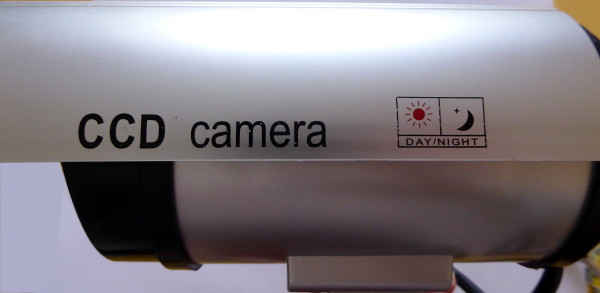

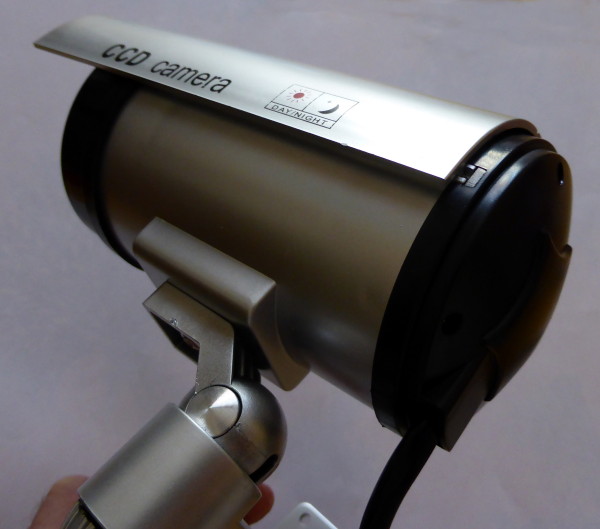

Sur le côté l’inscription CCD camera 🙂

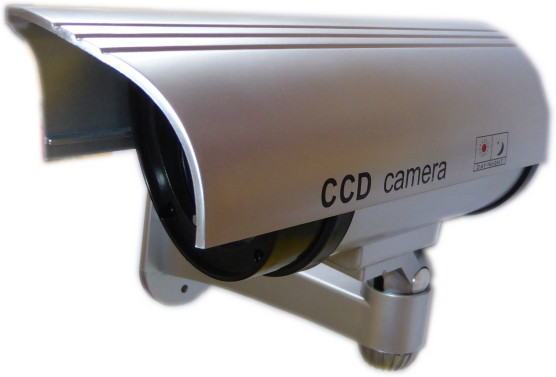

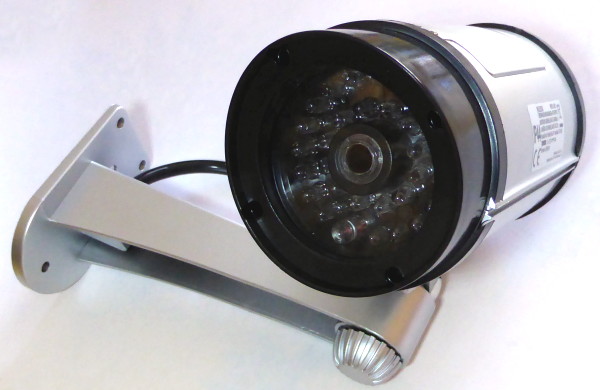

Ma foi de loin ça ressemble à une vraie caméra. La seule vraie LED est située en bas (elle est un peu différente des autres). C’est une LED clignotante (vous n’imaginiez quand même pas qu’ils allaient ajouter un circuit pour faire clignoter la LED… Même pas un bon vieux 555.
Le capot est enlevé. On voit ici sur le côté du boîtier la glissière dans laquelle le capot coulisse. Ainsi qu’une étiquette :

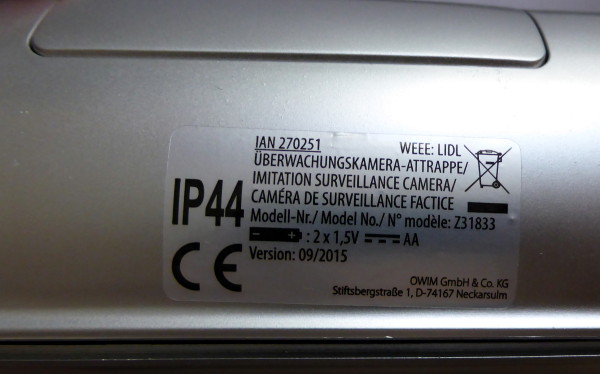

Elle confirme que la caméra est IP44 :
- Le premier 4 signifie : Protégé contre les corps solides supérieurs à 1 mm.
- Le second 4 signifie : Protégé contre les projections d’eau de toutes directions.
La face cachée

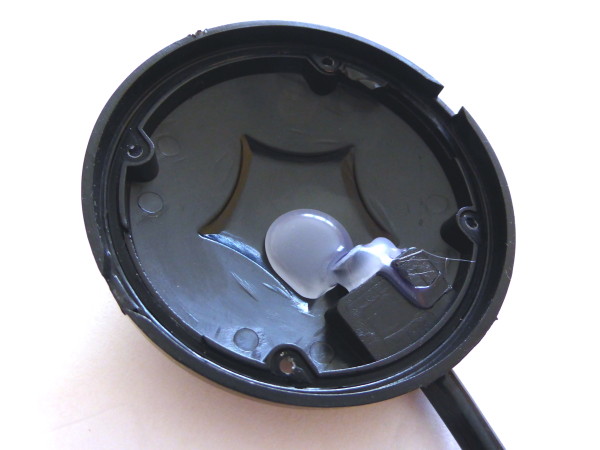

A l’arrière de la caméra factice un cache obture le boîtier.
Bien entendu le câble factice n’est relié à… rien, juste un coup de colle à chaud pour le fixer. Mais bon, le passage est fait pour un « vrai » câble 🙂 Ça ne se voit peut-être pas bien sur cette photo (un peu en haut à gauche quand même) mais le capot est équipé d’un joint caoutchouc qui devrait assurer une relative étanchéité à ce niveau.
Le boîtier de piles

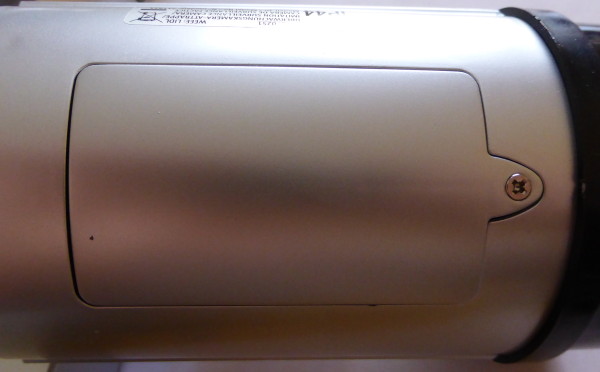

Sur le dessus de la caméra factice, une fois le capot enlevé on découvre le logement des piles. Il est fermé par une trappe vissée. Comme c’est situé sous le capot amovible, il y a peu de risques que l’eau s’infiltre.

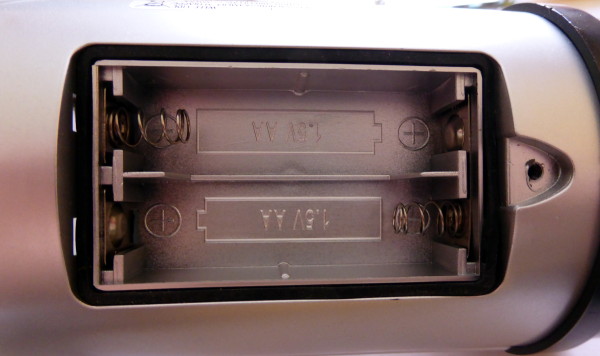

La trappe révèle le logement prévu pour 2 piles AA. A noter encore une fois la présence d’un joint autour du boîtier de piles pour améliorer l’étanchéité.
On met quoi là dedans ?

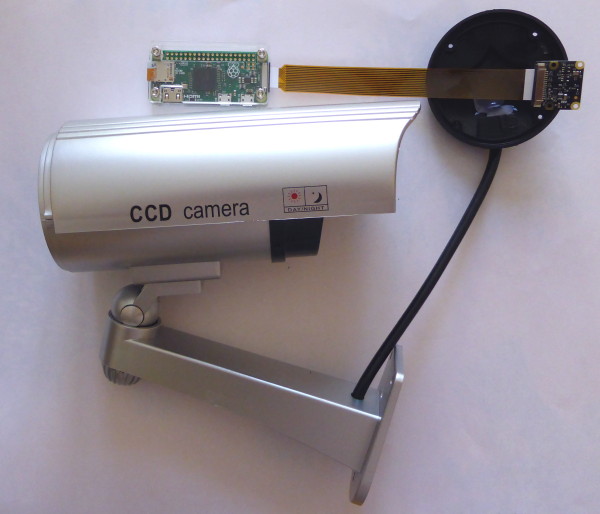

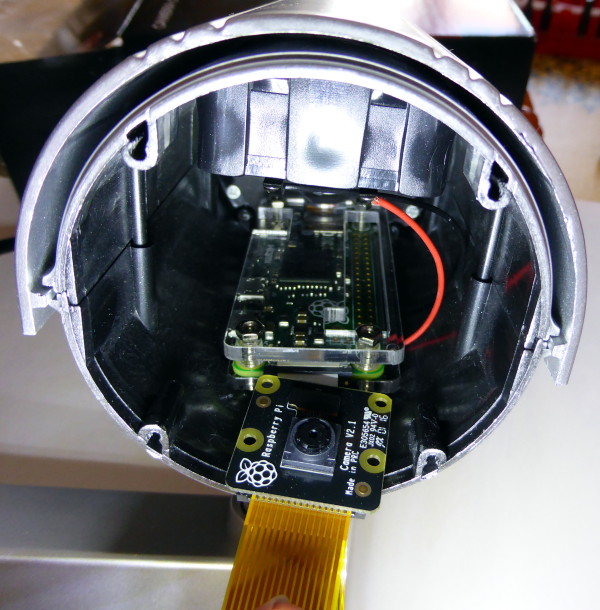

Ma foi, après démontage du capot arrière, cette photo montre la taille comparée du Raspberry Pi Zero et celle de la caméra factice…. hmmmm ça devrait rentrer 🙂 On regarde…
A l’intérieur dedans

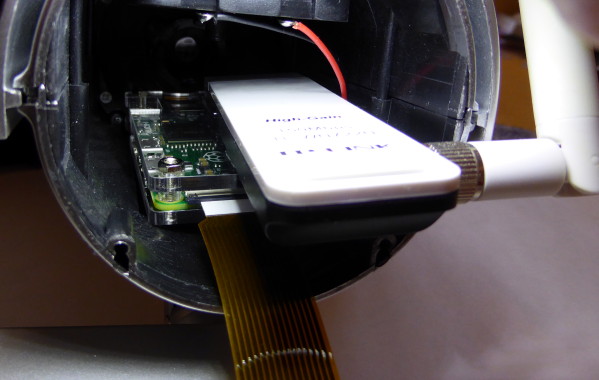

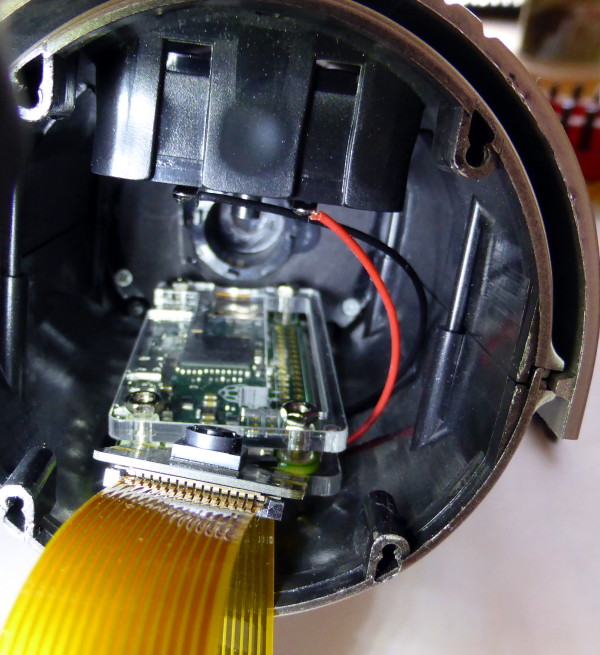

Un Raspberry Pi Zero dans son boîtier entre parfaitement et il reste de la place entre le Pi Zero et le bas du boîtier de piles qu’on voit en haut du boîtier. La caméra n’est pas du bon côté mais elle tiendra sans problème côté façade. Je n’ai pas encore démonté la façade mais ça ne saurait tarder 🙂
Les deux fils (le rouge et le noir, comme dirait Stendhal) vont des piles à la LED en passant par une résistance. c’est tout soudé en l’air (vu le prix, vous pensiez trouver un circuit imprimé avec un microcontrôleur ?)
Il reste de la place !

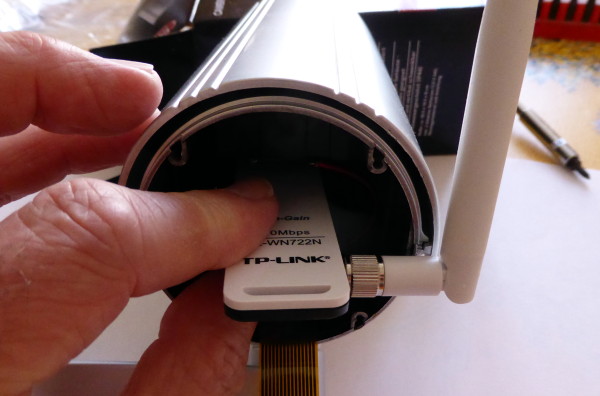

Largement assez pour glisser une clé USB WiFi TP-Link WN722N. Bon, faudra percer un trou pour passer l’antenne sur le côté et étanchéifier au silicone, mais ça devrait le faire.
Par contre pour la prise USB j’ai essayé avec un adaptateur pour le Pi Zero et là… Grand moment de solitude. La sortie de prise n’est pas coudée et ça ne passe pas. Il faudra donc sortir le fer à souder et relier directement l’USB de la clé WiFi sur les pastilles du Raspberry Pi Zero.
Les caractéristiques
- Longueur du boîtier (sans le capot supérieur) 10 cm
- Diamètre 6cm
- Longueur du pied 15 cm
- Poids 260 g
- Protection IP44
Conclusion
Bon, voilà c’est tout pour le moment mais j’ai pensé que l’info pourrait être intéressante. Il reste à virer la fausse lentille pour la remplacer par la caméra du Raspberry Pi, et à remplacer quelques fausses LED par des vraies LED infrarouge pour accéder à la vision nocturne.
Je ne pourrai pas m’atteler à ces modifs avant un petit moment donc si vous avez trouvé ce boîtier et fait les modifs, vous avez le droit (le devoir ?) de les décrire sur framboise314 qui vous accueillera avec plaisir ! Il faudra sans doute régler les problèmes de condensation qui ne manqueront pas de se produire au niveau du plastique de la face avant…
Pour 6,90€ voilà une caméra factice qui se transforme en vraie caméra et protège raisonnablement le Raspberry Pi. Alors est-ce que ça devient une fausse caméra factice ? ou une vraie fausse caméra ou une fausse vraie caméra… Je ne sais plus…
Si votre LIDL n’a pas cette caméra, cherchez chez les marchands en ligne français ou pas avec les mot clés caméra factice, fake caméra… vous devriez ramener quelque chose dans vos filets 🙂
Pour trouver l’inspiration visitez ces pages qui devraient vous donner des idées :
Le boîtier est différent mais la réalisation est bien décrite 🙂
Bonne bidouille avec ce boîtier et n’hésitez pas à dire ce que vous en pensez dans les commentaires ci-dessous. Ils sont faits pour ça !
