Publié le 1 novembre 2017 - par

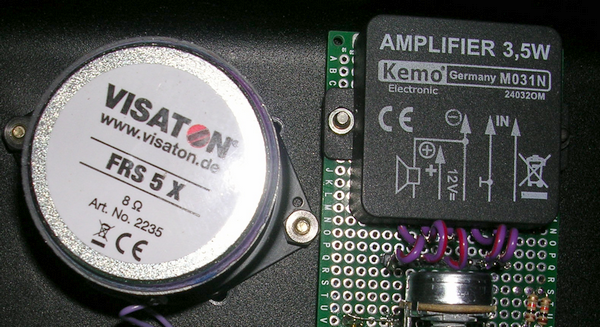

Un ampli audio pour votre Raspberry Pi

Christian a décidé de donner la parole à son Raspberry Pi, suite a un article publié sur framboise314 en 2016. Pour entendre la voix mélodieuse de la framboise, il a décidé de monter lui-même le matériel adéquat. Voici la réalisation de son amplificateur 3,5 watts.

Un ampli audio pour le Raspberry Pi

L’heure du choix

Bien sûr Christian aurait pu se tourner vers une enceinte toute faite. Il y a de petites enceintes bluetooth avec batterie et prise jack qui auraient convenu. Mais comme l’a si bien dit le poète Christophe Maé : « Il est où le bonheur ? » … nan, je rigole 🙂

Mais quand on aime réaliser ses propres montages, la solution de Christian qui propose de monter un ampli à partir de composants élémentaires (mon cher Watson) est intéressante.

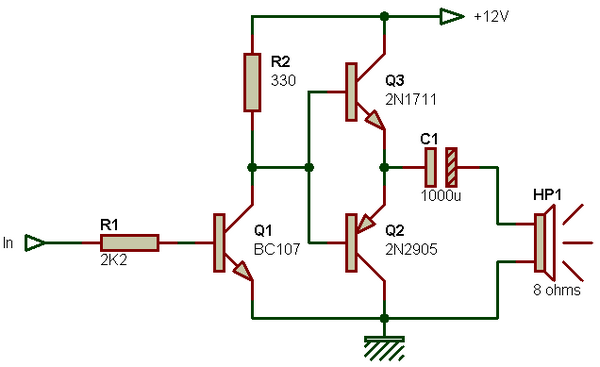

Un ampli comme celui-ci (trouvé sur la page Sonelec) aurait fonctionné mais, il faut approvisionner les composants, faire un circuit imprimé ou câbler sur de la veroBoard…

Christian a opté pour une solution intermédiaire avec un ampli sous forme de module.

Un module amplificateur

C’est chez Conrad qu’on trouve ce module amplificateur prêt à l’emploi.

Descriptif

Cet amplificateur Mono (prêt à l’emploi) Kemo M031N 5v à 12v 3.5 W coûte 11€ hors frais de port.

Code produit: 130056 – 62

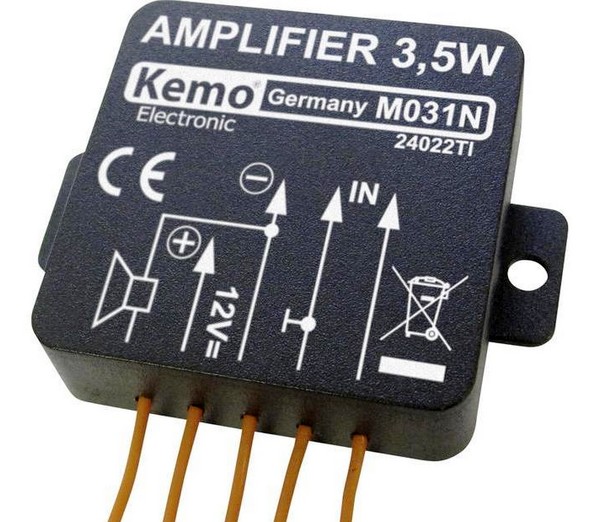

Le schéma de branchement figure sur son boîtier.

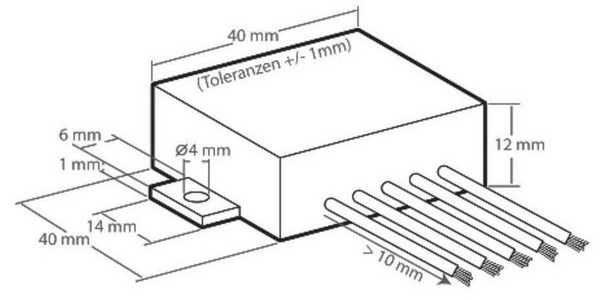

Ce plan donne les cotes du produit pour prévoir son intégration à un montage.

C’est un module amplificateur robuste à usage universel. Le modules est scellés pour résister à l’humidité et aux secousses. La masse de coulage et le boîtier sont composés d’un plastique spécial qui offre une très bonne conductibilité thermique. Par conséquent, un dissipateur supplémentaire n’est pas nécessaire. Les modules sont protégés électroniquement contre la surchauffe et la surcharge.

Caractéristiques techniques

Connexion haut-parleurs 4 – 16 Ω
Bande passante: 40 Hz – 20 kHz

Consommation 500 mA
Puissance de sortie 3,5 W
Longueur 40 mm
Tension de fonctionnement 5 V/DC, 6 V/DC, 9 V/DC, 12 V/DC
Largeur  40 mm –  Hauteur 12 mm

Faites du bruit !

L’histoire ne s’arrête pas là puisque la sortie de l’amplificateur doit attaquer un haut-parleur si on veut qu’il serve à quelque chose…

Le haut-parleur

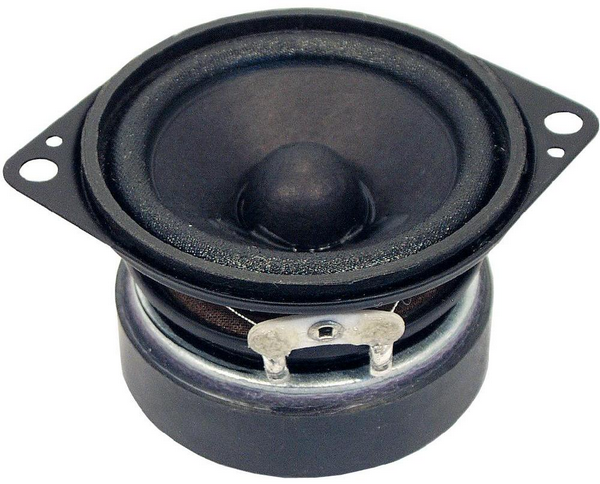

C’est toujours de chez Conrad que provient le haut-parleur. Il s’agit d’un modèle à large bande de 5 cm.

Code produit: 710833 – 62

Descriptif

Haut-parleur à large bande de 5 cm avec saladier noir et 2 languettes de fixation. En raison de la faible fréquence de résonance, la plage de transmission débute à 120 Hz.

Il convient comme haut-parleur de médiums pour les installations Hi-Fi et systèmes de sonorisation ainsi que pour les systèmes public-adress de 100 V. Grâce à ses dimensions compactes, il convient également parfaitement en tant que haut-parleur de contrôle dans les appareils électroniques.

Ici il sera chargé de diffuser la voix synthétisée par le Raspberry Pi.

Le montage de l’ampli audio

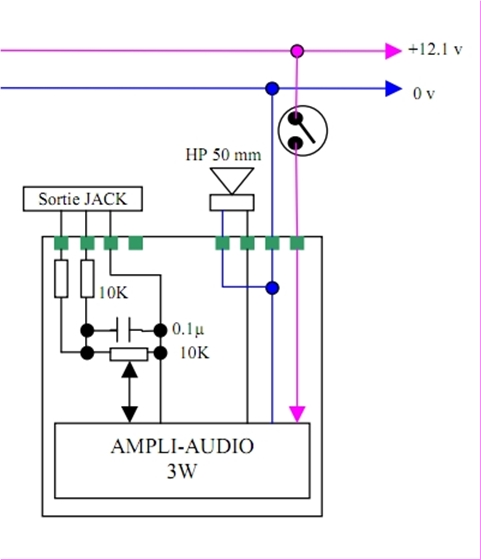

Le schéma de Christian ne réserva pas de surprise. Les voies droite et gauche de la sortie Jack du Raspberry Pi sont reliées à des résistances de 10KΩ chargées de faire la somme des tensions D+G et de fournir un signal monophonique. Un potentiomètre de 10KΩ assure le réglage du volume. Il est raccordé aux résistances du mélangeur et à la masse de l’autre côté.
Un condensateur de 0.1 µF aux bornes du potentiomètre joue le rôle d’un filtre passe-bas.

Le haut parleur est relié à la sortie de l’ampli, comme il se doit.

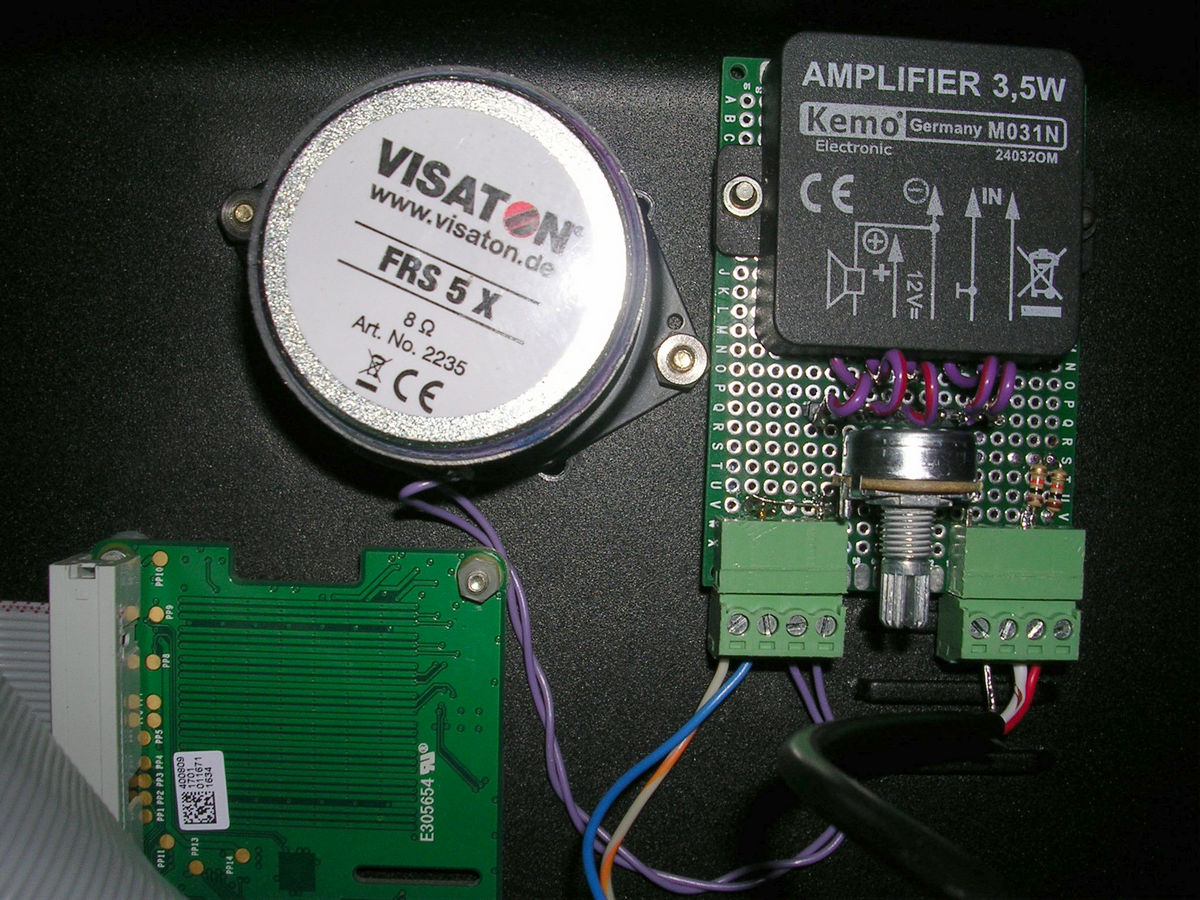

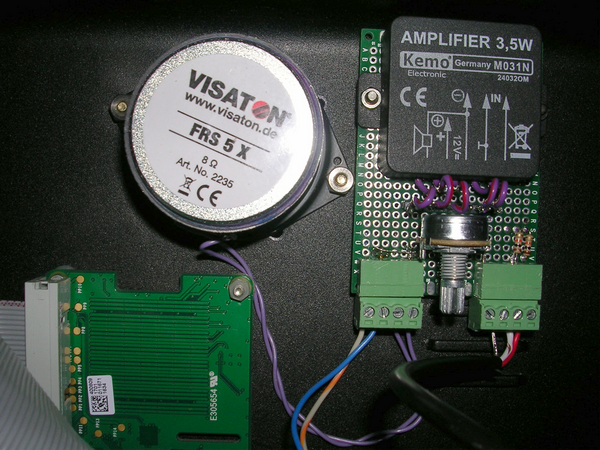

L’ensemble ampli + haut parleur tient peu de place et peu s’intégrer dans le boîtier de votre réalisation.

Faites parler votre Raspberry Pi

C’est suite à l’article « Donnez la parole à votre Raspberry Pi » que Christian a installé cet amplificateur.

Il fournit 2 fichiers pour tester l’ampli : parle.txt et dit.txt (la fonction DIT)

 « Parle » est un script bash  et  « DIT »  est une fonction Python

Et le commentaire de Christian :

« C’est une ligne de commande, donc pas d’espace, remplacé par #
n’aime pas les points, remplacés par des virgules pour 20.4—-il dit 20 avril !!
pour faire une pause: 3 points+espace

Il « cause » à peu près français sauf des trucs comme 44,4 ou il dit 47 virgule 4  ??«

Conclusion

Comme d’habitude, je précise que je n’ai pas d’actions ni affiliation chez Conrad. Le choix des composants a été fait par Christian qui est l’auteur de cette réalisation.

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.

8 réflexions au sujet de « Un ampli audio pour votre Raspberry Pi »

  1. AMaX

    J’espère que tu ne blagues que pour Maé ^^
    Pour le sujet sinon, la question est bonne.
    Depuis que je me suis (enfin) monté mon 1er PC Watercoolé en Hard Tubing, ça me démange de tout refaire tellement c’est le pied de réaliser soit même…

    Répondre
      1. AMaX

        Oui et non, c’est juste en rapport avec la partie sur « Il est ou le bonheur », et je souligné que dans bien des cas, le bonheur était souvent plus dans le « réaliser soit même » que dans l’utilisation finale.

        Répondre
        1. François MOCQ Auteur de l’article

          ok je comprends mieux
          c est pareil ici j’ai fait plein de projets intéressants… qui ne servent pas beaucoup après 🙂 à part pour des expos ou des Raspberry Pi Jam
          cordialement
          François

          Répondre
  2. Thomas

    Bonjour,

    J’ai effectué le montage avec un Raspberrypi 3B+ et un bourdonnement/grésillement se fait entendre si on règle le volume au maximum.
    À quoi est-ce du ? comment le supprimer ? (composants Electronique ?)

    Merci par avance.

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Thomas
      Christian pourra peut-être répondre
      en général ce genre de ronflette vient d’un problème de masse
      Est ce que le défaut persiste si on met l’entrée à la masse?
      avez vous une masse unique commune à tous les équipement ?
      séparez vous masse audio et masse numérique?
      quel type d’alim utilisez vous ?
      quand on rentre dans le monde de l’analogique, les choses ne sont plus aussi simples que 1 ou 0 🙂
      cordialement
      François

      Répondre
