Dominique de McHOBBY me signale la disponibilité d’un afficheur LCD qui devrait faciliter la vie de tous ceux qui ont besoin de gérer un affichage.
En effet, cet afficheur simplifie énormément la connexion au Raspberry Pi Puisque c’est via un port USB qu’il communique !
Au sommaire :
Présentation de l’afficheur LCD USB/Série

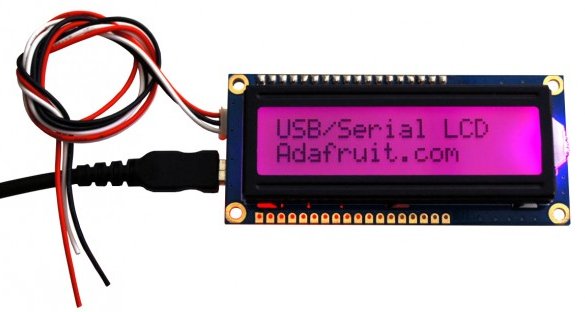

La sortie d’un « backpack USB et/ou TTL série » par Adafruit simplifie énormément l’intégration d’un afficheur LCD sur vos projets à base de microcontrôleur, Raspberry Pi ou même PC. Ce backpack est une carte spécialement réalisé par AdaFruit. Il vient se placer à l’arrière d’un afficheur LCD ‘standard’ (16×2 ou 20×4) et réalise toutes les opérations dont vous avez besoin : afficher du texte, réaliser un défilement automatique (scrolling), activer et configurer le rétro-éclairage, ajuster le contraste, gérer des caractères personnalisés, activer ou désactiver le curseur, etc. Il peut même contrôler le rétro-éclairage RGB avec un contrôle PWM 8-bit (de quoi créer un nombre incalculable de couleur de rétro-éclairage: rouge, vert, bleu, rose, blanc, pourpre jaune, vert bouteille, saumon, … ou désactiver le rétro-éclairage).
Le Backpack
Le backpack utilise un AT90USB162 qui fournit le support USB et Série. La carte attend des commandes sur le port USB mini-B ou sur les fils de la liaison série. L’interface USB est vue par les PC Windows/Mac/Linux comme un port COM/série. Le backpack sélectionne automatiquement la source de donnée USB ou série active. La connexion via USB fonctionne à tout les débits. La connexion série TTL utilise le débit par défaut de 9600 bauds mais vous pouvez envoyer une commande pour modifier le débit (2400, 4800, 9600, 19200, 28800 ou 57600 bauds).
Le débit apparait sur le LCD pendant une seconde lors de la mise sous tension). Toutes les modifications de paramètres tels que le débit, lumière la couleur du rétro-éclairage, la luminosité, le splash screen, etc sont stockés de façon permanente dans une EEPROM.
L’interface de commande (les ordres qui peuvent être envoyés sur le connexion série/usb en plus du texte) est compatible avec les spécifications « Matrix Orbital ». Le backpack fonctionnera parfaitement avec les applications informatiques ou les bibliothèques prévues pour un afficheur à matrice (Matrix) comme « LCD Smartie » (par exemple). AdaFruit à ajouté quelques commandes complémentaires pour le contrôle du rétro-éclairage RGB et la définition de la taille du LCD. Si vous ne voulez pas utiliser ces commandes, il suffit d’envoyer des caractères ASCII vers le LCD et ce que vous taperez apparaîtra comme par magie.
Ce mini-kit est composé de 3 éléments :
- Le Backpack AdaFruit USB+Série
- Un afficheur LCD positif 16×2 RGB
- Une barette de connecteurs sécables au pas de 2,54 mm
Le LCD devra être soudé sur le backpack en utilisant les broches de la barrette sécable. Cette opération est assez facile, même pour un débutant, mais nécessite l’usage d’un fer à souder.
Vidéo de présentation
Détails techniques
Détails du Backpack
- Compatible avec tous les afficheurs LCD ‘standard’ 16×2 ou 20×4
ainsi qu’avec les LCD RGB disponible chez MCHobby. - Contrôle du rétro-élcairage en PWM
- Support des commandes suivantes de Matrix Orbital:
- Défilement automatique – Autoscrolling
- Ajustement du débit – Baud rate adjust
- Effacement de l’écran – Clear screen
- Modification du Splash screen – Change splash
- Retour automatique – Auto-wrap
- Configuration du curseur – Set cursor
- Position « Origine » – Home
- Déplacement du curseur – Move cursor
- Curseur souligné/bloc – Underline/Block cursor
- Création de caractères personnalisés – Create custom characters
- Sauvegarde des caractères personnalisés – Save custom character bank
- Chargement des caractères personnalisés – Load custom character bank
- Activation/Désactivation de l’afficheur – Display On/Off
- Configuration la luminosité – Set brightness
- Configuration du contraste – Set contrast
- GPIO 4 broches – General Purpose Outputs (4)
- Support des commandes étendues AdaFruit:
- Configuration de la couleur RGB du rétro-écclairage- Set RGB backlight
- Configuration de a taille du LCD (jusqu’à 20×4) – Set LCD size (up to 20×4)
LCD details techniques
- 16 caractères par ligne, 2 lignes
- Texte noir sur fond multi-colore
- Support des jeux de caractères pour texte Anglais/Japonais (les accents sont obtenus à l’aide de caractères personnalisés). Voir la fiche technique du HD44780 concernant les « character set ».
- Création de caractères (jusqu’à 8) pour réaliser des symboles personnalisés ou supporter des langues étrangères (comme les caractères accentués 😉 ).
Utilisation pratique

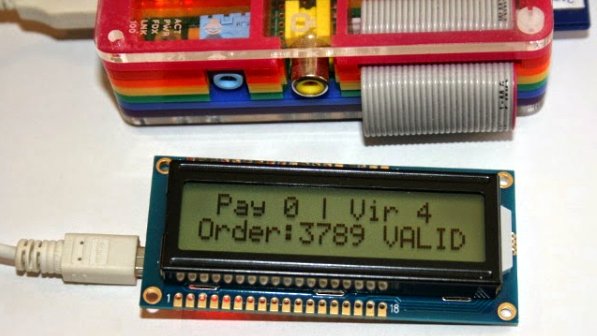

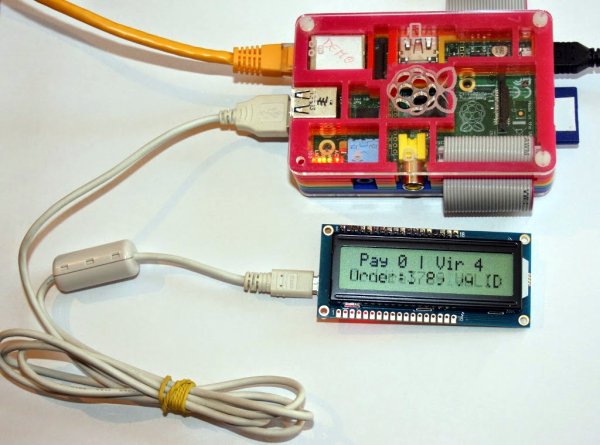

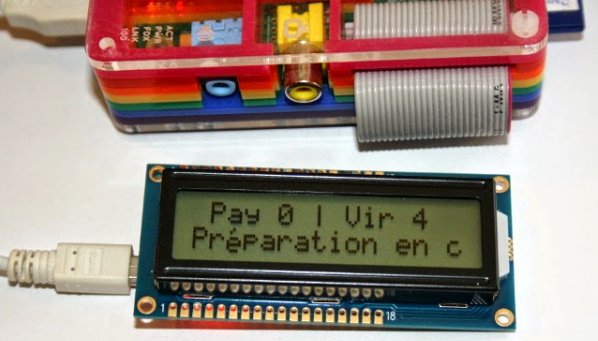

Dominique a réalisé une mise en application de cet afficheur, pour suivre les commandes passées dans la boutique de McHOBBY en direct, en les affichant sur l’écran LCD et en jouant sur la couleur de fond pour donner un certain nombre d’indications. Vous pourrez la découvrir sur http://arduino103.blogspot.be/2014/08/lcd-order-track-detecter-les-nouvelles.html.
Sources
- http://shop.mchobby.be/display/475-lcd-positif-16×2-usb-serie.html
- http://arduino103.blogspot.be/2014/08/lcd-order-track-detecter-les-nouvelles.html
- http://mchobby.be/wiki/index.php?title=LCD-USB-TTL
