Thermo2 – Gestion de BME280 avec Raspberry Pi

Christian nous a déjà souvent régalé avec ses articles. Cette fois il m’a proposé un article sur la lecture des capteurs BME280 avec un Raspberry Pi, et un affichage sous forme de fenêtres en mode graphique, avec Tkinter . Je lui laisse la parole pour vous présenter sa réalisations…

Thermo2 – lecture de capteurs BME280

Permet de lire 2 capteurs BME280

Le premier doit être obligatoirement en 0x76 (adresse par défaut)

si vous voulez 2 capteurs, il faut les brancher avant de lancer le logiciel

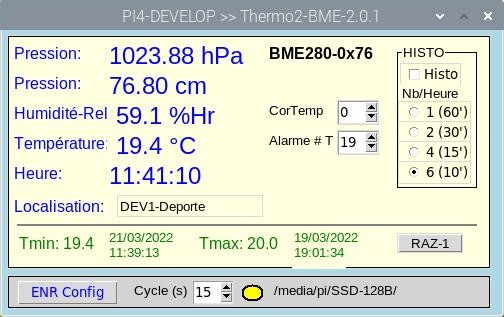

Exemple avec un BME280

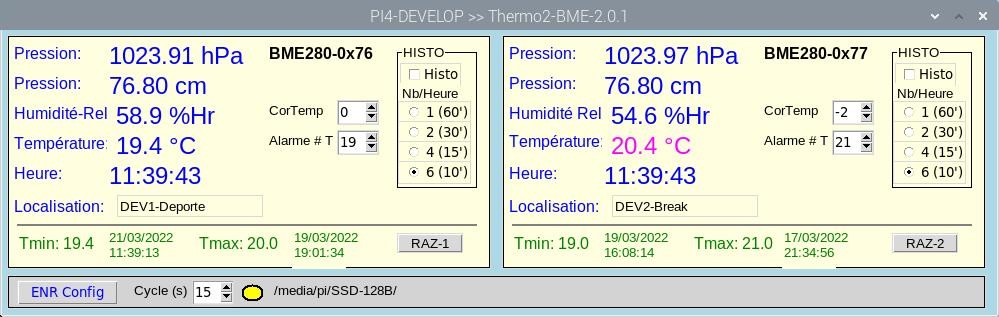

Exemple avec deux BME280 :

Les BME280 ont bien été détectés en 0x76 et 0x77 et la fenêtre est automatiquement redimensionnée

INSTALLATION :

copier le fichier Thermo2-BME-201.py dans le dossier de vos scripts Python

Créer un sous-dossier Lib dans ce dossier

y copier la librairie bme280driver.py

PARAMÉTRAGE :

Cycle :

  • Intervalle en seconde de lecture des capteurs
  • Le voyant clignote pour indiquer que le programme tourne bien sur sa boucle principale

Indication du chemin du support de sauvegarde

CorTemp :

  • Correction de la température en + ou en –

Alarme # T :

  • seuil inférieur (+) ou supérieur (-) de température
  • Affichage Température en magenta si dépassement

BOUTON ENR-CONFIG :

  • Enregistre vos paramètres dans ./Thermo2-201.conf
  • Si pas d’erreurs, couleur verte
  • Revient à bleu au cycle suivant

ENREGISTREMENT des MESURES :

NE PAS UTILISER LA SD vu la fréquence d’écriture

Il faut donc que le Raspi soit équipé d’une clé USB (ou d’un disque externe)
Ce soft doit pouvoir être utilisable sur plusieurs Raspis
Pour ne pas mettre en dur dans le code le chemin d’enregistrement sur la clé,

il faut créer un fichier texte ThermoCHE.txt de description des supports dans le dossier des Scripts

N°,Support/,
Exemple :
0,/media/pi/SSD-128B/
1,/media/pi/HDD-PI-1/
2,/media/pi/PI3-HORLO1/
3,/media/pi/PI3-HORLO2/
4,/media/pi/SSD30-1/
5,/media/pi/PI2A-THERMO/
6,/media/pi/PI2B-THERMO/
7,/media/pi/CLE-Z1/
8,/media/pi/CLE-Z2//

et ensuite lancer le Soft avec le N° du Raspi en argument

2 Sous-Dossiers HistoThermo1 et HistoThermo2 sont créés pour les 2 capteurs

A chaque cycle, les mesures sont enregistrées dans
/HistoThermo1/Thermo.dat pour le premier capteur
/HistoThermo2/Thermo.dat pour le deuxième capteur

Il sera supprimé à la fermeture

Exemple :

18:32:23|Cy20/H6/T0:19|1009.9|75.75|53.5|22.7|0|Cuisine
champ0 Heure de la mesure
champ1 : paramètres (Cycle/Nb par heure/Correction Temp :Alarme Temp)
champ2 Pression hPa
champ3 Pression cm
champ4 Humidité
champ5 Température
champ 6 Alarme Température
champ 7 Localisation

HISTORIQUE :

Si coché,enregistre les mesures dans un fichier selon le nombre de fois par heure
Nom de ce fichier dans /HistoThermo1 ou /HistoThermo2 :
/Année_Nom du Raspi_Thermo.dat
Exemple : 2022_PI4-DEVELOP_Thermo.dat

Exemple :

2022/02|16-17:20:02|1009.71|46.1|22.1
champ0 Année/Mois
champ1 Jour-Heure
champ2 Pression hPa
champ3 Humidité
champ4 Température

TEMPERATURES Min / Max

Enregistrées dans le fichier HistoThermo(1ou 2)/ThermoMM.dat
Exemple : 19.4|21/03/2022|11:39:13|20.0|19/03/2022|19:01:34
Tmin|Datemin|Heuremin|Tmax|Datemax|Heuremax
RAZ par les boutons RAZ-1 ou RAZ-2 avec mise à jour du fichier ThermoMM

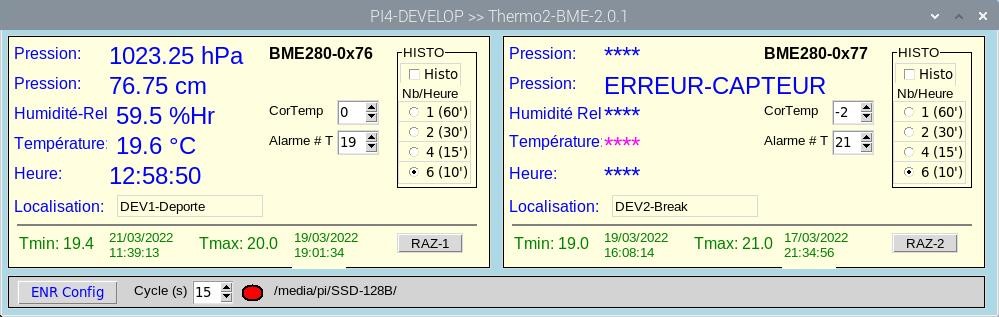

DÉFAUT SUR UN CAPTEUR

Une fois le logiciel lancé avec 2 capteurs, je débranche le capteur 2

Il suffit de remettre le capteur à chaud (c’est de l’I2C)
Vous pouvez même débrancher les 2……..et les remettre…..c’a plante pas !!

ALARME SUR températures

Vous pouvez programmer une température maximum (+) ou minimum (-) pour chaque capteur
En cas de dépassement

  • affichage de la température en Magenta

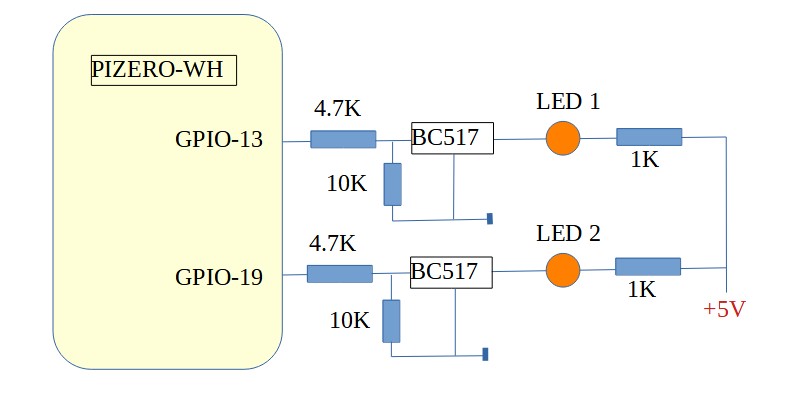

  • Mise à « 1 » de 2 ports GPIO pour commande extérieure (LED ou Relais)
    • GPIO-13 pour le capteur 1
    • GPIO-19 pour le capteur 2

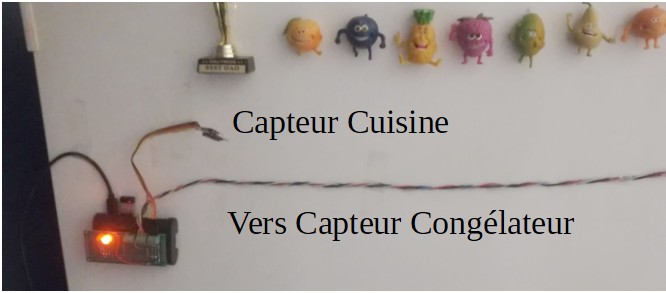

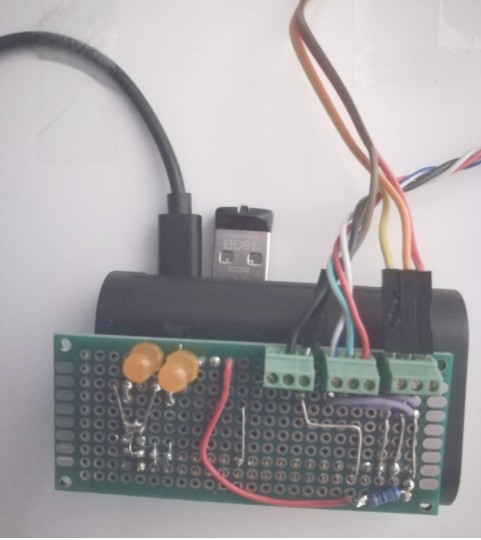

Réalisation pour la Cuisine et le Congélateur

les liaisons I2C vers les capteurs peuvent faire 80 cm avec simplement 4 fils torsadés

THERMO2-BME-201

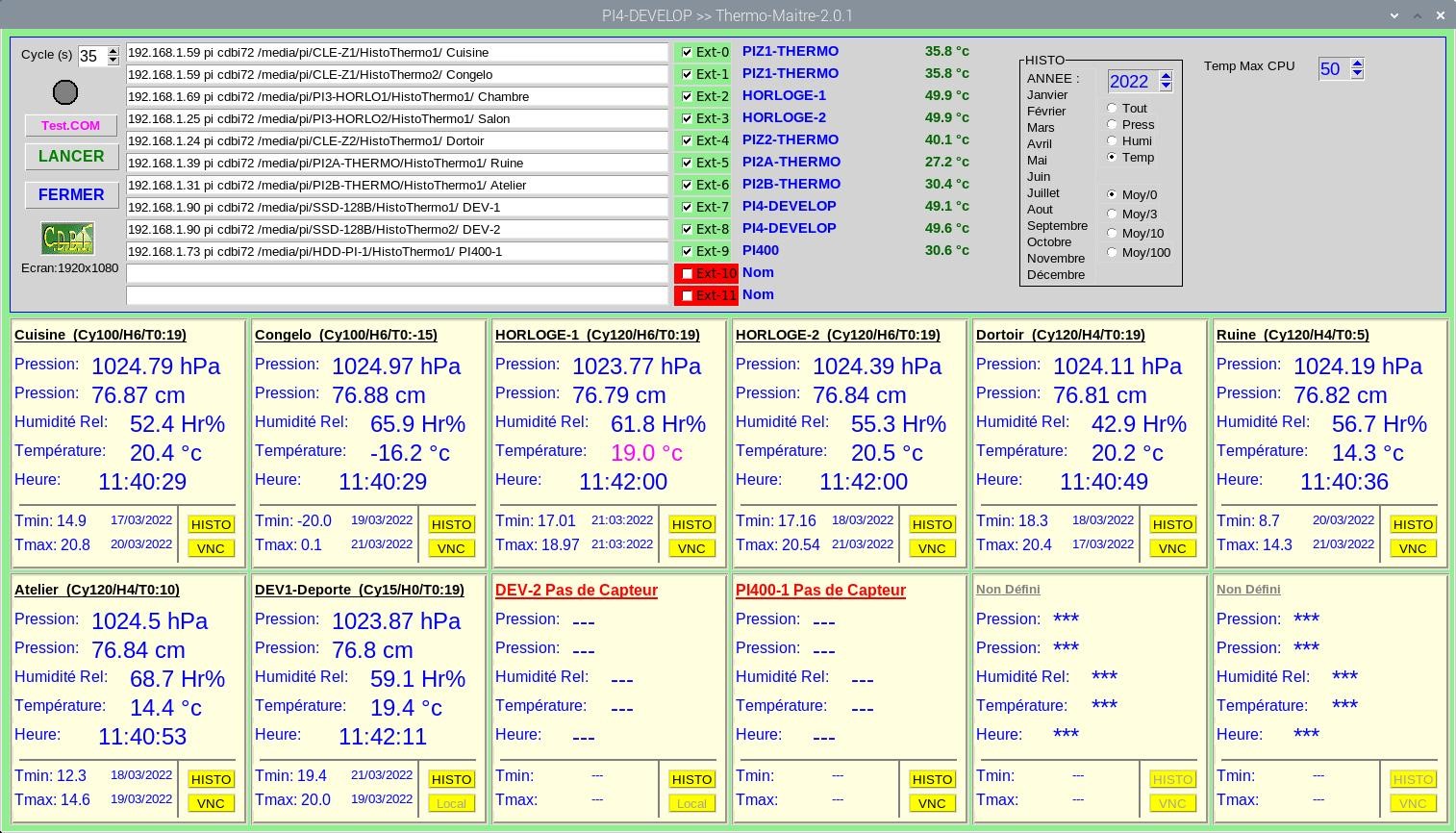

Dans un prochain article, je vous décrirais THERMO-MAITRE-201

qui permet de lire jusqu’à 12 Raspis utilisant THERMO2-201 en SSH

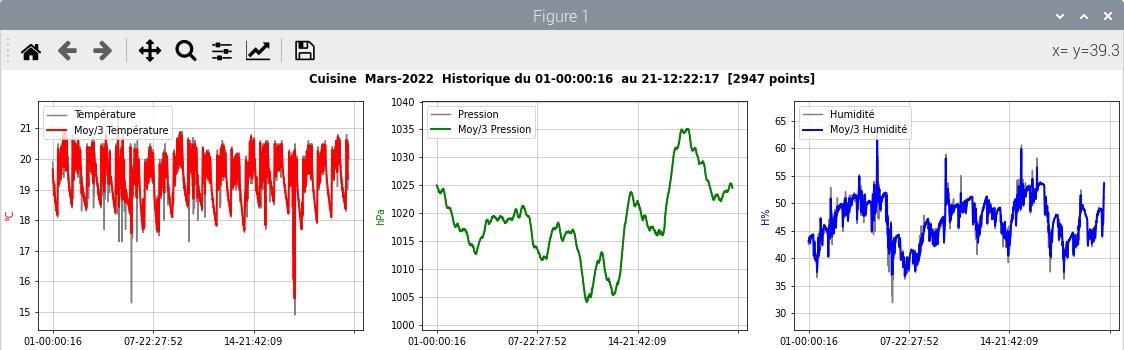

Exemples d’affichage de l’Historique

Tout et Moyenne=3

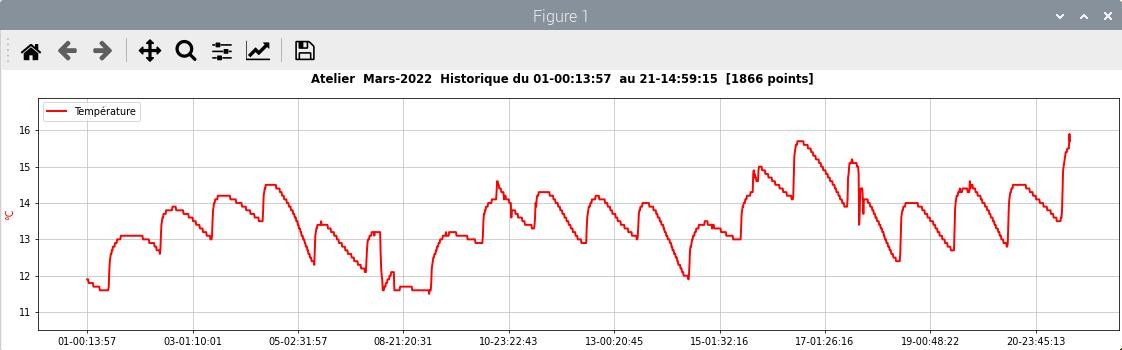

Température sans moyenne

Télécharger le programme et la bibliothèque :  Cliquez sur ce lien
