Publié le 11 juin 2017 - par

SmartiPi Touch : un support pour l’écran tactile officiel 7″ du Raspberry Pi

Le Smartipi Touch est un support orientable pour l’écran tactile officiel 7 pouces DU Raspberry pi. Il permet l’intégration d’un Raspberry Pi3, Pi2, B+, A+ sur sa face arrière et d’un écran tactile LCD officiel de 7 pouces.

SmartiPi Touch : un support pour l’écran tactile officiel 7″ du Raspberry Pi

En navigant sur le site Audiophonics, j’ai rencontré ce boîtier orientable pour le Raspberry Pi.

Les possibilités d’utilisation de ce support sont étendues.

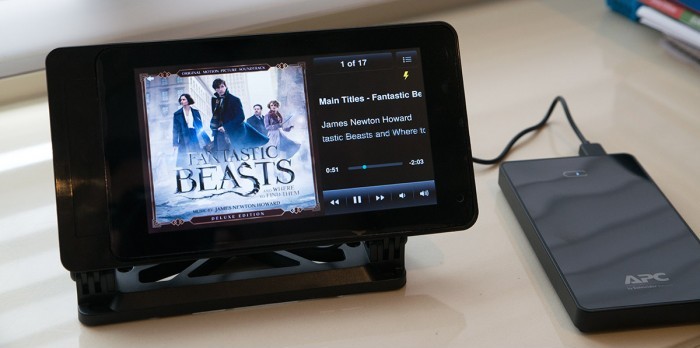

Il peut devenir une borne audio stéréo (PicorePlayer) avec un DAC Audiophonics I-Sabre, par exemple.

Il peut devenir un contrôle Multiroom domotique, une station météo ou … tout autre chose selon la distribution que vous choisirez.

Son montage est extrêmement simple et prend moins de 10 minutes.

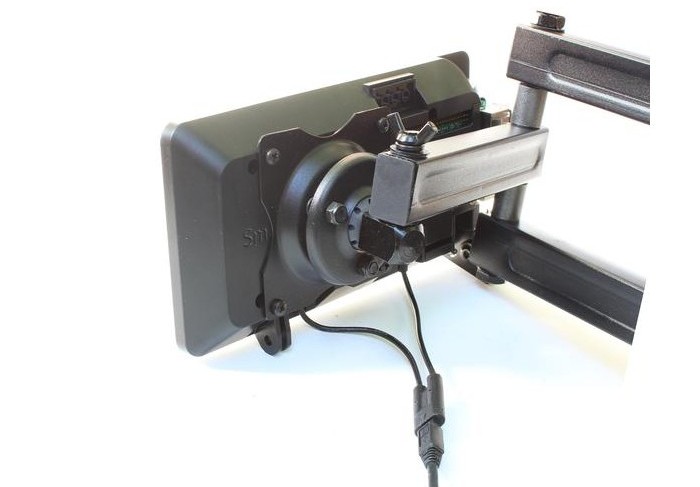

Le support dispose de 4 trous de fixation compatibles VESA 75mm M4, il s’intégrera sur tout support et notamment sur des bras articulés.

De plus, ce support écran possède un emplacement Lego pour insérer un module caméra V1 et V2 Raspberry Pi officiel.

On peut ainsi concevoir un boîtier élégant avec écran tactile LCD 7 pouces orientable de qualité à prix abordable.

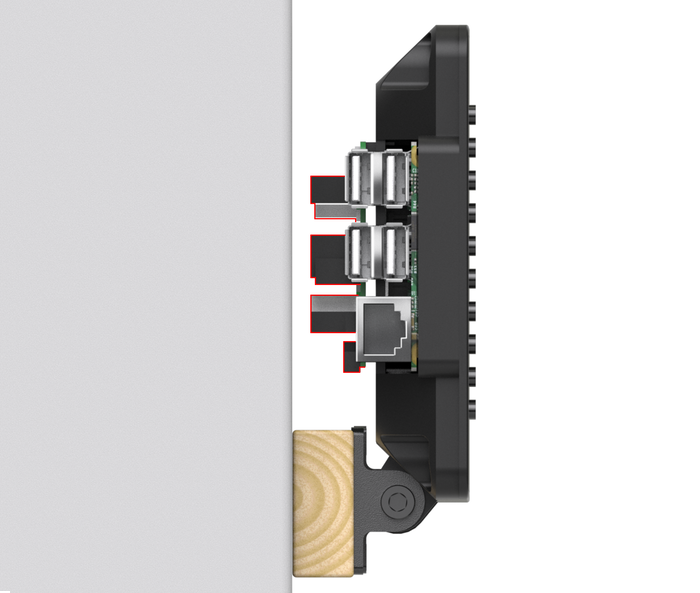

Attention ! Ce support condamne la sortie HDMI du Raspberry Pi

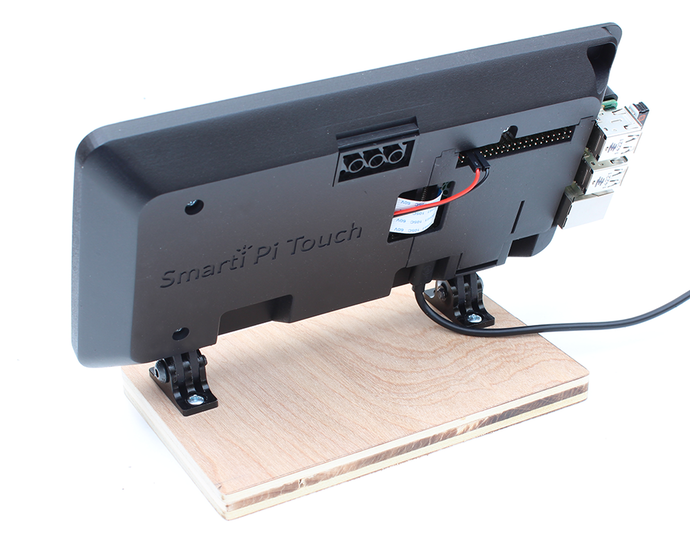

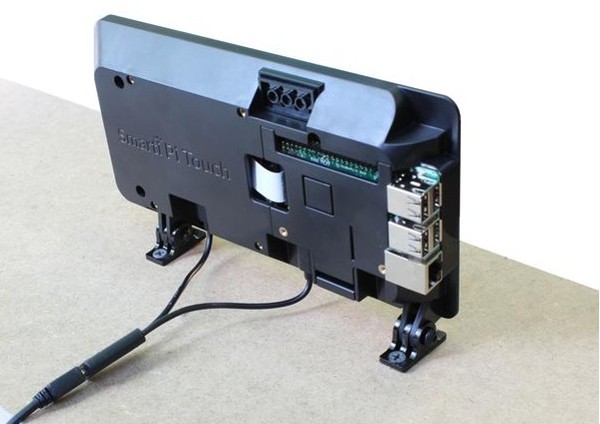

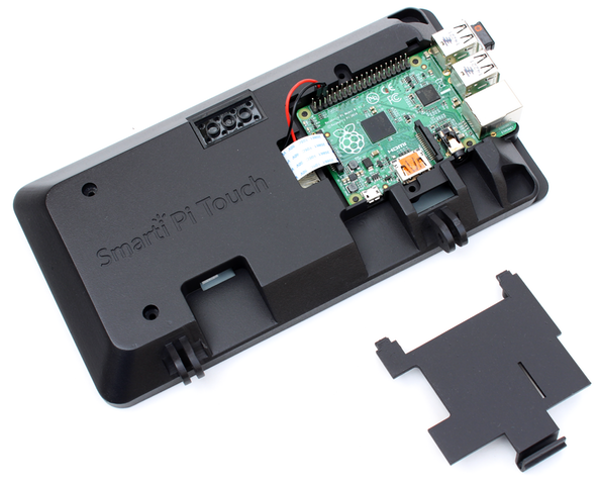

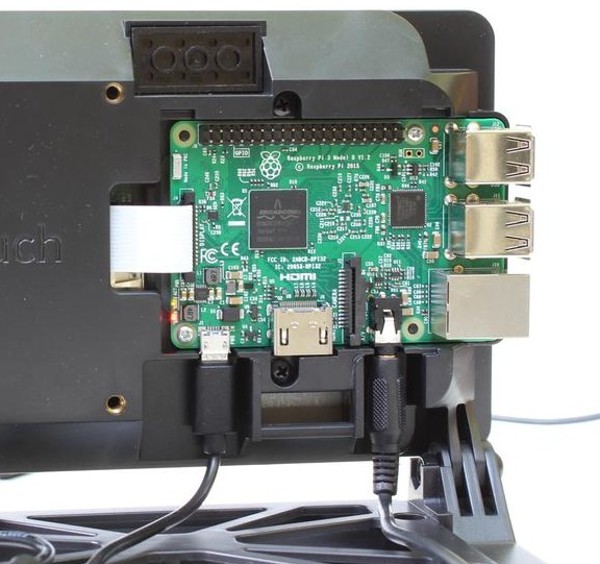

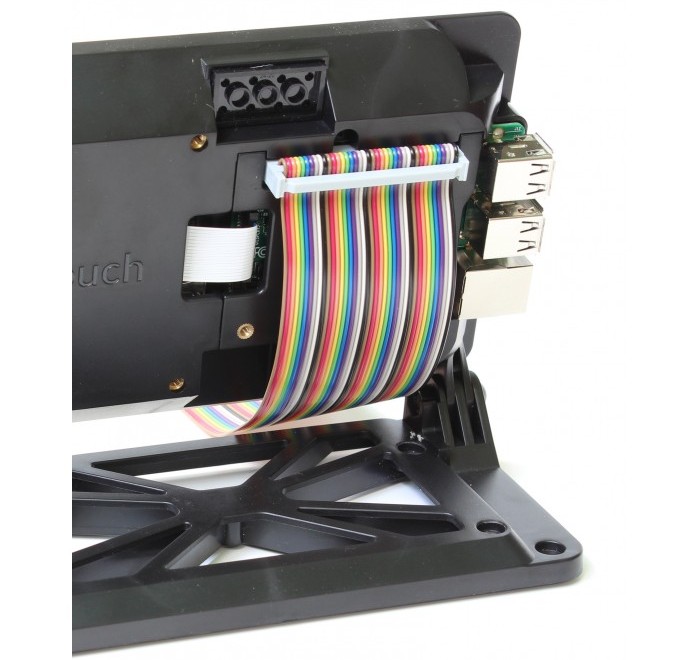

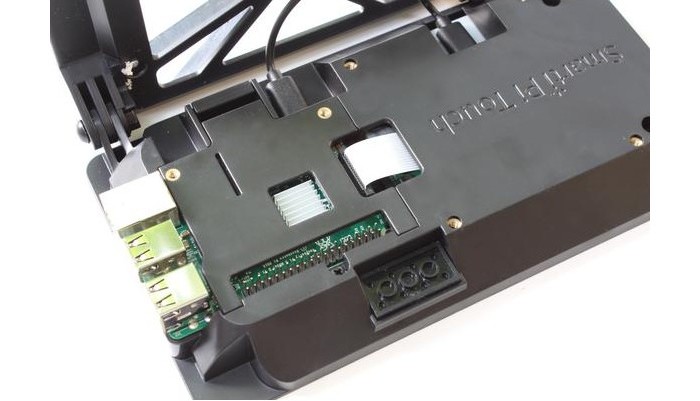

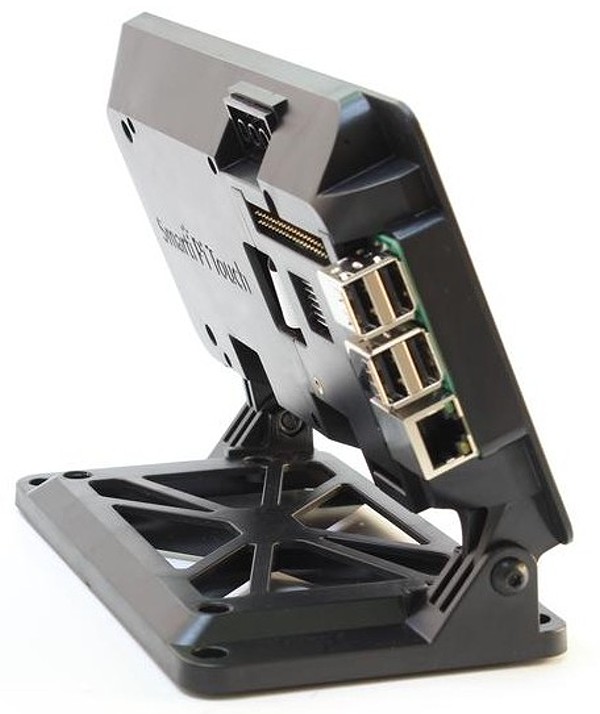

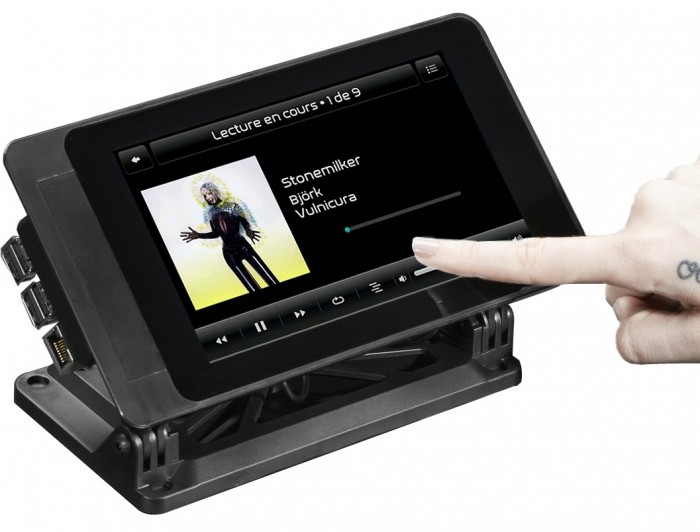

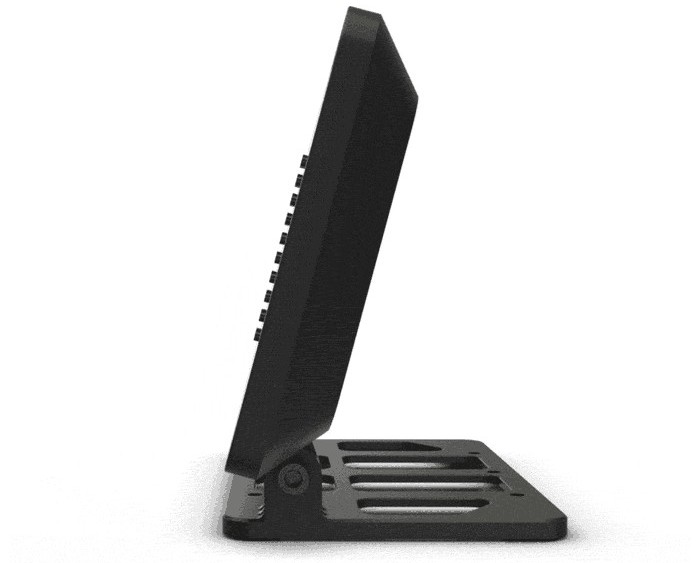

Images de SmartiPi Touch

Caractéristiques

  • Support orientable pour l’écran tactile officiel Raspberry Pi 7 pouces
  • Compatible cartes Hat : Raspberry Pi 3, Pi2, A+, B+
  • Emplacement Lego pour fixer un module caméra V1 et V2
  • Compatible support VESA 75 M4

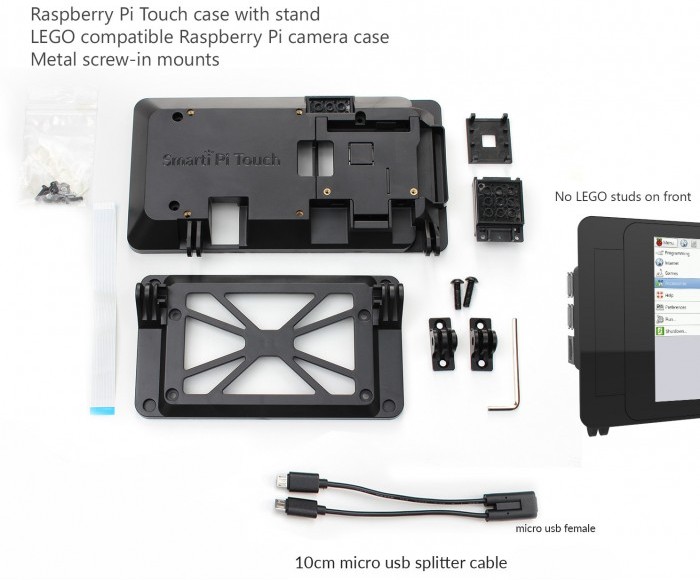

Contenu du kit

  • les vis nécessaires au montage sont fournies
  • Deux supports attache écran
  • Un boîtier pour caméra (kit lego)
  • Un câble splitter Micro USB femelle de 10cm
  • Une nappe pour relier l’écran et le Rapsberry Pi.
  • Une clé Allen (6pans)

Vous devrez prévoir

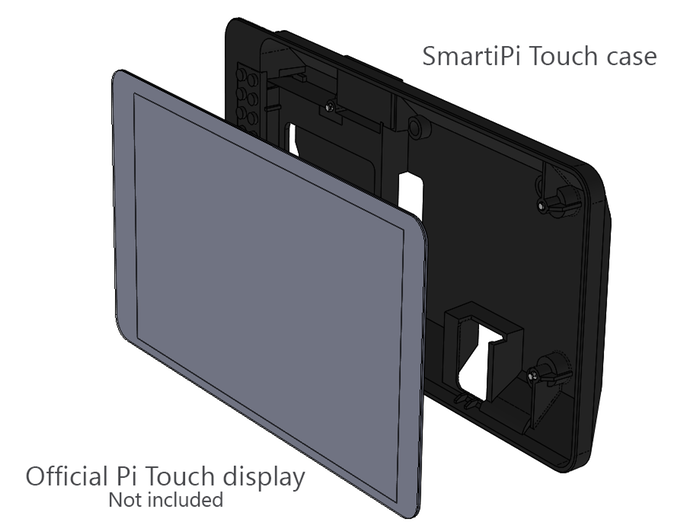

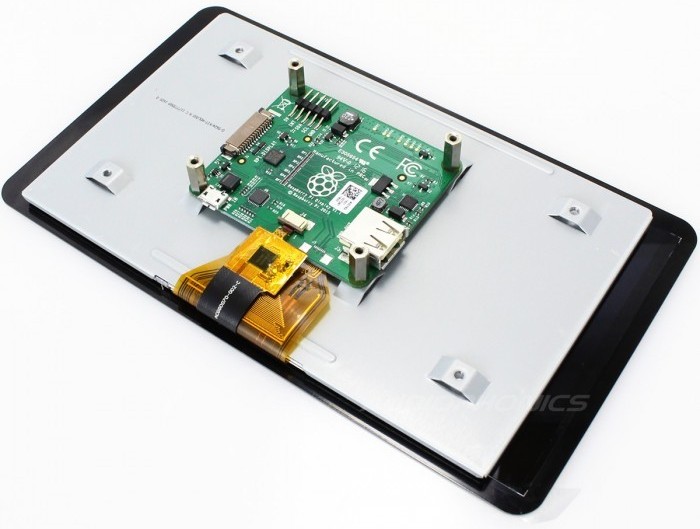

  • Un écran tactile LCD 7″ qui n’est pas fourni
  • Le Raspberry Pi n’est pas fourni dans le Kit

Vidéos

Présentation

Montage

Conclusion

Pour moins de 25€ (24,90€ exactement), ce boîtier permet d’intégrer facilement un écran tactile officiel lorsque la nécessité d’avoir une présentation impeccable existe.

Pas cher, très pratique, voilà (à mon avis) un complément intéressant pour ceux d’entre vous qui souhaitez intégrer le RasPi à un environnement domestique sans imposer la présence d’un boîtier insipide…

Sources



À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.

13 réflexions au sujet de « SmartiPi Touch : un support pour l’écran tactile officiel 7″ du Raspberry Pi »

  1. Yann

    Bonjour François,
    J’ai acquis ce Smartipi Touch chez un autre partenaire de framboise314, et cela rend le Pi nomade et pratique…. Rapidement un petit clavier avec son dongle USB, a resolu le probleme de mes gros pas trop adaptés à la fonction tactile…. Seul bemol, le splitter micro USB qui lui n’a pas supporté le côté nomade… mais rien d’insurmontable puisque qu’un chargeur double sortie / deux petits chargeurs comblent cette petite defaillance….
    Cdlt

    Répondre
  2. Tryph

    Salut,

    J’aurais aimé lire cet article quelques semaines plus tôt, j’ai acheté ce boitier récemment et j’ai eu la désagréable surprise de voir qu’il condamnait le port HDMI (dont je vais avoir besoin pour mon projet).

    Mais dans le cas ou on souhaite juste interfacer le RasPi avec l’écran tactile officiel (et eventuellement une carte d’extentions), ce boitier est parfait. Les assemblage sont assez précis et tout est bien encastré. Ca présente bien, ça à l’air plutôt solide et les posibilités de fixation du boitier sont assez diverses. On peut aussi juste le poser sur un bureau ou une table, avec son pied large il est bien stable.Pour le moment je m’en sers pour le développement et c’est assez confortable d’avoir le RasPi et l’écran qui sont bien emballés sans rien qui dépasse (plutôt que d’avoir le le tout posé sur le bureau avec la possibilité d’arracher un cable par maladresse).

    Par contre l’option pour le module caméra n’est pas au même niveau de qualité que le reste du boitier je trouve, mais ça dépanne bien.

    En bref, je le recommande pour tout projet qui ne nécessite pas l’accès au port HDMI et qui ne nécessite pas de support solide pour le module caméra.

    Répondre
  3. Gabriel

    Bonjour François

    Ça a l air intéressant. Est ce que l on peut encore brancher le pi sur une télé ?

    Mon projet serait de faire une console transportable que je branche sur ma télé quand je suis chez moi

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour
      je pense que nom car la doc précise qu’on n’a plus accès à la prise HDMI
      je n’en ai pas eu sous la main pour voir exactement ce qu’il en est…
      cordialement
      François

      Répondre
  4. Jacques

    Bonjour,
    Pour information, la petite trappe à l’arrière qui maintient le Raspberry Pi en place ne peut plus se fermer avec une 3B+ car ce dernier dispose de 4 nouvelles broches (pour le PoE) qui gênent…
    Pour ma part, j’ai coupé l’angle supérieur droit de cette trappe pour en permettre la fermeture et ça tient très bien comme ça aussi.
    Jacques

    Répondre
