Carte de prototypage

Cette carte existe en plusieurs dimensions, plus ou moins longues, donc comportant plus ou moins de positions pour connecter des composants.

Les trous sont reliés en rangées. Le schéma ci-dessous montre comment les trous sont connectés les uns aux autres.

De chaque côté de la plaque, un trait rouge et un trait bleu indiquent les « rails » d’alimentation. Il n’y a pas d’obligation de respecter le + et le – mais… c’est tellement plus simple 😉 On a donc 2 lignes + et – de chaque côté. Par exemple il est possible de dédier un côté au 5V et l’autre au 3,3V en repérant bien ce qu’on fait. N’hésitez pas à coller des étiquettes.
N’oubliez pas que votre Raspberry Pi n’accepte absolument pas de tension 5V sur ses GPIO… Je vous aurai prévenu (ça fait déjà 2 fois depuis le début de cet article).
Chaque trou peut être repéré par ses coordonnées : Numéro de ligne et lettre de a à j. Cela permet de relever les schémas très exactement, si nécessaire.

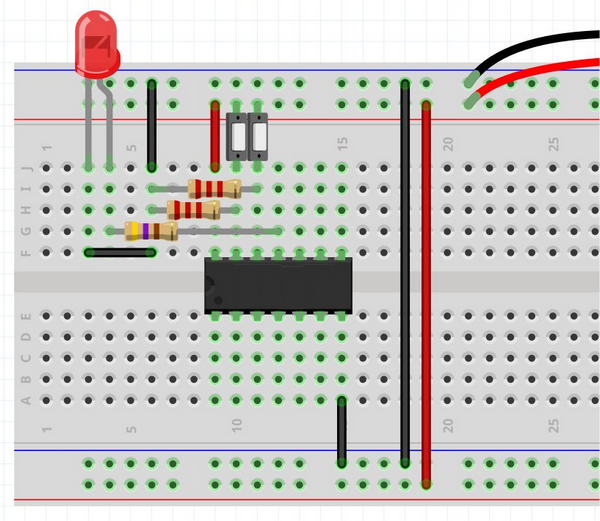

Sur cet exemple on peut voir une breadboard avec des composants en place.

J’ai choisi un modèle court pour mes breadboards car cela permet de les « embarquer » par exemple sur un petit robot, ce qui est moins facile avec la version longue. Après, vous adapterez la taille de la plaque à vos besoins et à la disponibilité du matériel.

Fils de liaison

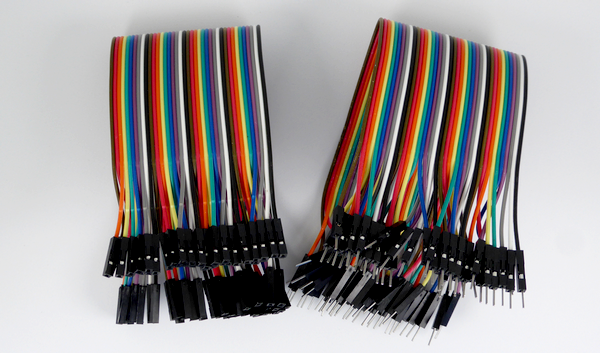

J’utilise ces deux modèles de fils de liaison. Ils sont équipés de connecteur dupont mâle et femelle. Je n’ai que des M/M et F/F quand il faut un M/F j’en mets 2 en série 🙂

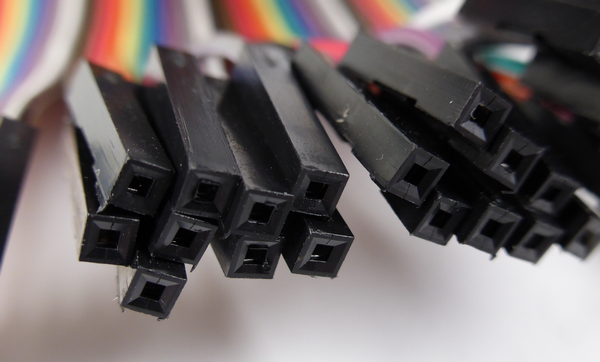

Connecteur dupont femelle

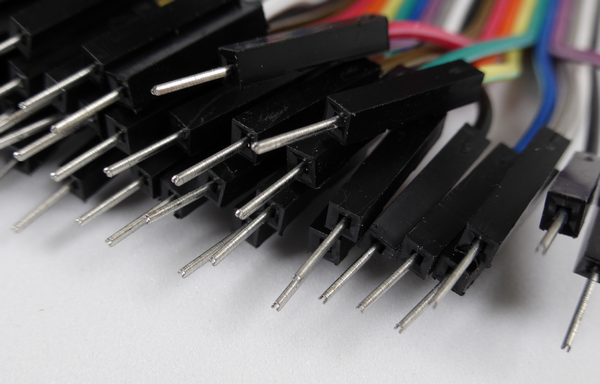

Connecteur dupont mâle.

Ces connecteurs sont un peu fragiles et parfois le sertissage des fils laisse à désirer. Ils sont vendus par nappe de 40 contacts et je les « déniape » à la demande.
