Push Your Pi : 8 boutons poussoirs et 8 LEDs pour votre Raspberry Pi

pyp_250Une nouvelle carte d’extension chez ModMyPi. Cette carte toute simple est faite pour découvrir les possibilités du GPIO de votre Raspberry Pi.

Elle peut également servir pour des applications plus sérieuses avec son clavier de 8 touches et la possibilité d’afficher 256 informations sur les LEDs…

Quoi ? 256 informations sur 8 LEDs ? Mais oui ! Puisque vous pouvez afficher un octet ce sont toutes les valeurs binaires comprises entre 0 et 255 qui peuvent s’afficher sur cet « écran » simplissime.

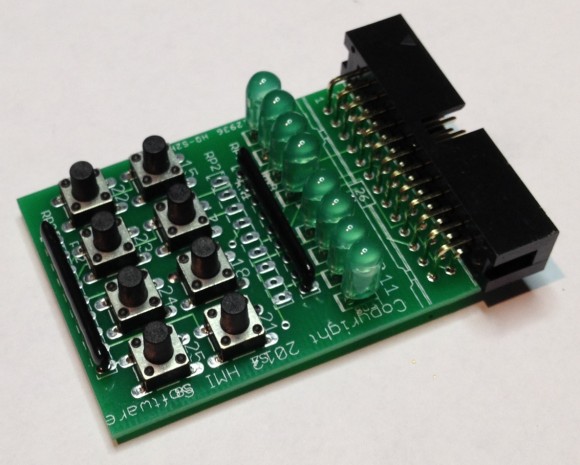

bb-16_580

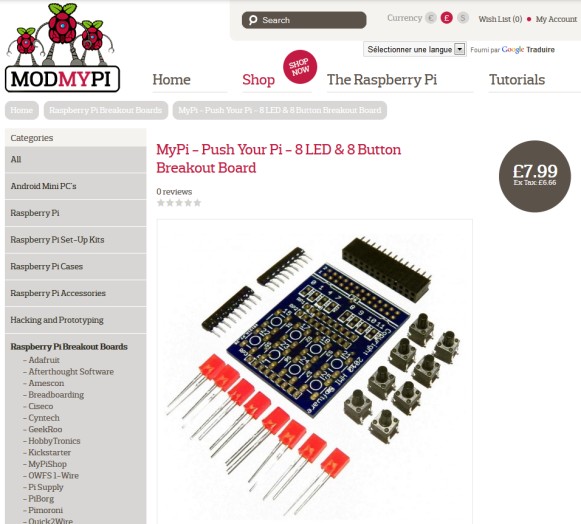

Prix de vente

Cette carte est vendue par 7,99£ ModMyPi (ajoutez les frais de port).

Cliquez pour aller sur le site de ModMyPi

Cliquez pour aller sur le site de ModMyPi

Caractéristiques de Push-Your-Pi (d’après ModMyPi)

La carte « Push-Your-Pi » pour Raspberry Pi avec ses LEDs & ses boutons poussoirs, est le moyen idéal pour apprendre à utiliser les broches GPIO sur votre Raspberry Pi. Le kit se branche directement sur le connecteur GPIO du Raspberry Pi et dispose de huit LEDs et de huit boutons poussoirs.

L’assemblage de la carte nécessite de souder les composants et connecteurs.

Fonctions de Push-Your-Pi :

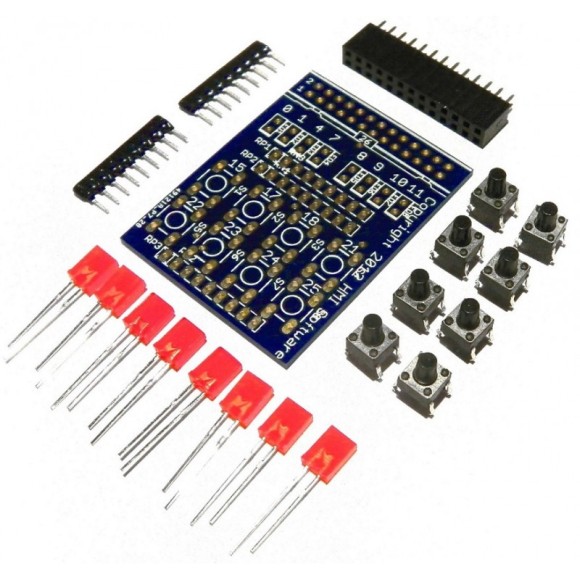

Contenu du kit
1 x Carte de circuit imprimé
8 x LEDs rouges
8 x Boutons poussoirs pour circuit imprimé
1 x Connecteur GPIO
2 x Barettes de résistances 1K
1 x Bumper en caoutchouc

push-your-pi-580x580

Ce Kit est conçu pour un apprentissage facile de la programmation du GPIO par les débutants.

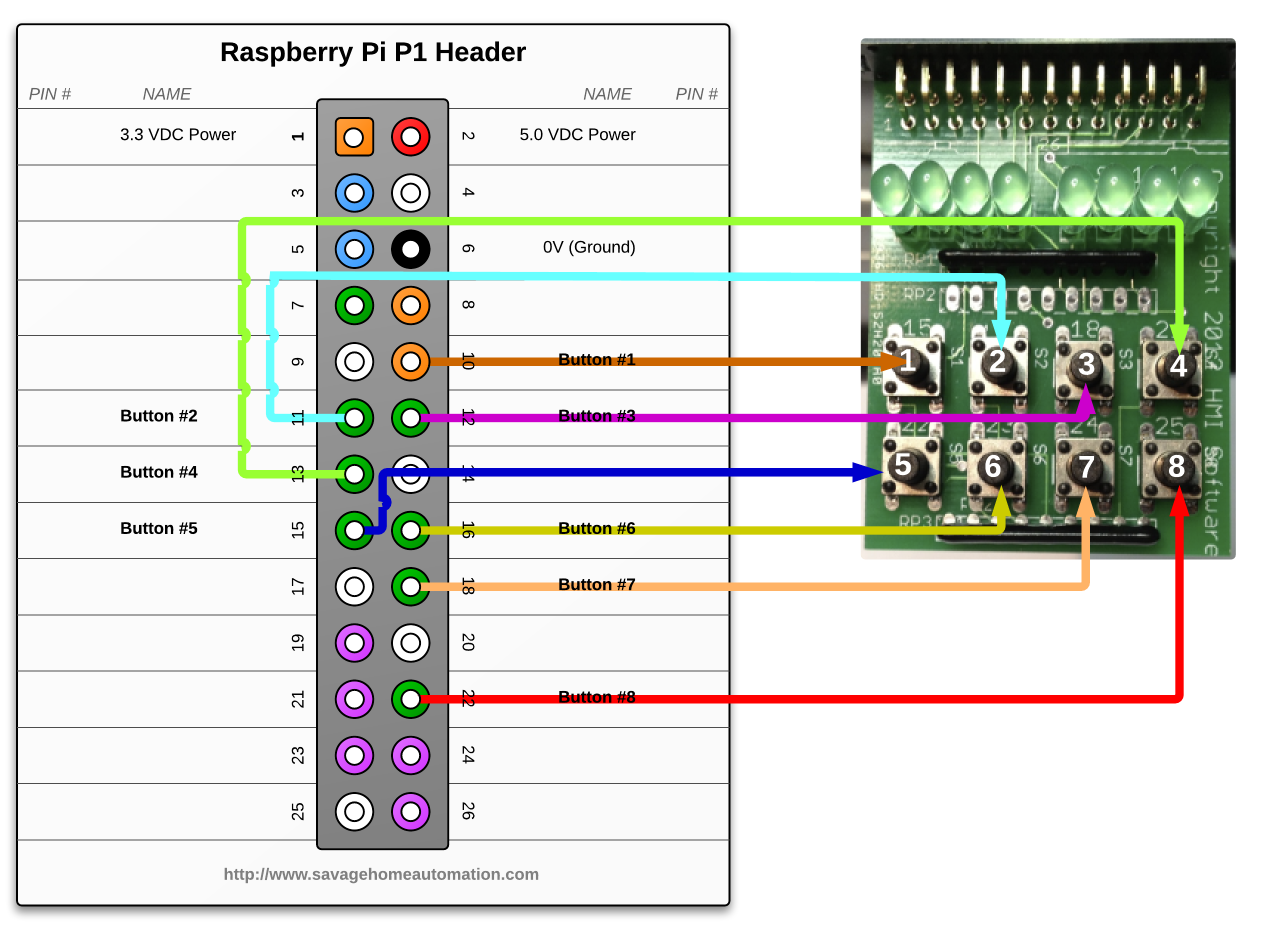

Câblage des Boutons poussoirs

Cliquez pour agrandir l'image

Cliquez pour agrandir l’image

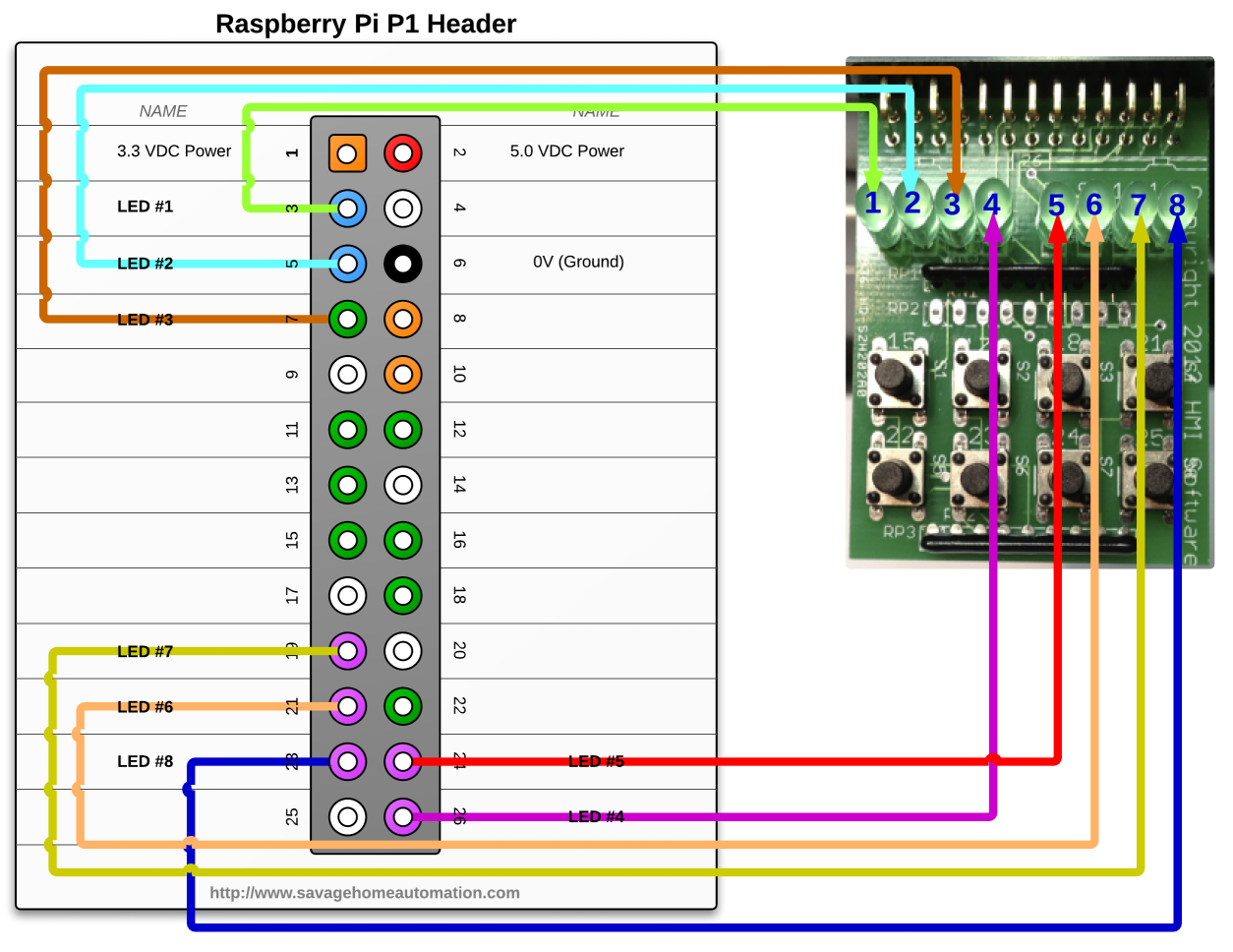

Câblage des boutons LEDs

Cliquez pour agrandir l'image

Cliquez pour agrandir l’image

Plan de câblage de la carte Push-Your-Pi

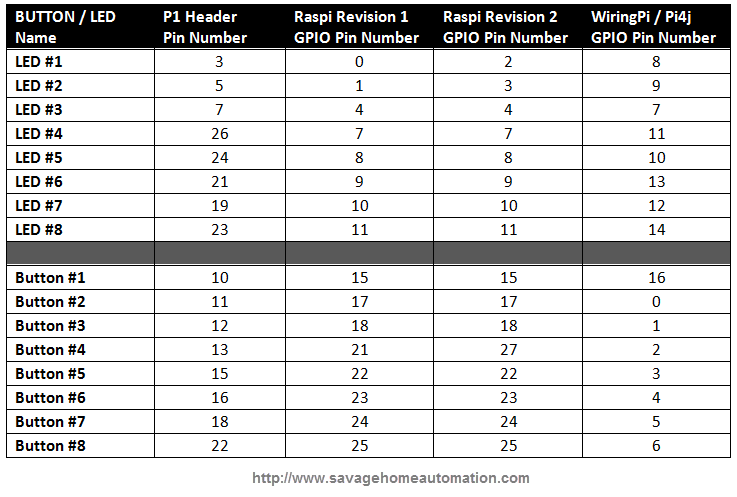

jj-gpio-pin-map_580Encombrement de la carte Push-Your-Pi

https://projects.drogon.net/more-buttons-and-leds/

https://projects.drogon.net/more-buttons-and-leds/

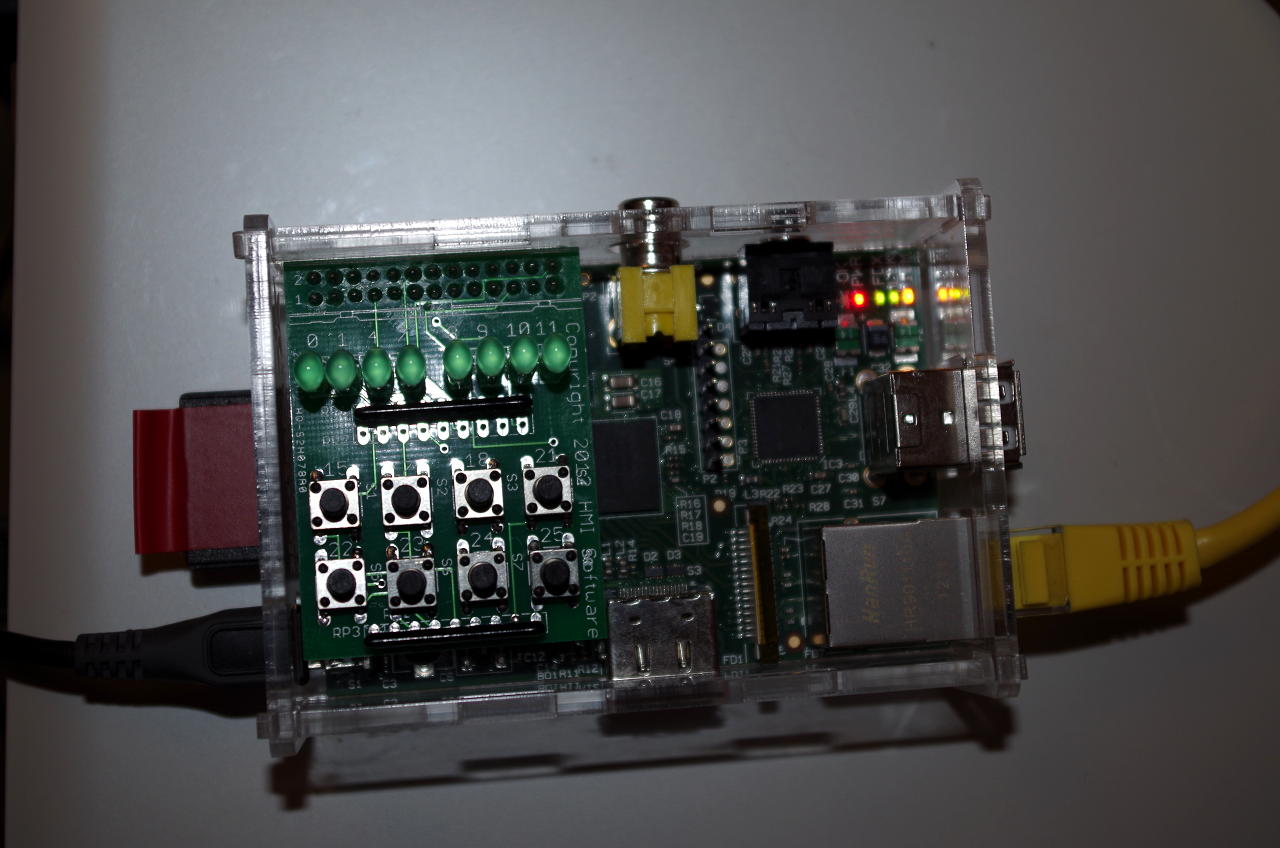

La carte se connecte sur le GPIO du Raspberry Pi et sa taille réduite permet une intégration facile à vos montages.

Documentation

Comme toujours chez ModMyPi, une documentation est disponible pour le montage du produit.

Des exemples de programmes sont en ligne sur le site Gordons Projects ainsi que des informations complémentaires sur mypishop.

Conclusion

Encore une carte d’extension. Une de plus ! Mais la richesse du Raspberry Pi, c’est aussi cette diversité des cartes créées autour du GPIO. Cela permet à chacun de trouver le modèle le mieux adapté à ses besoins.

Votre avis ? N’hésitez pas à le donner dans les commentaires ci-dessous.
