Publié le 8 décembre 2013 - par

Pixel Qi un écran 10 pouces pour le Raspberry Pi chez Adafruit

pixelqi_250Adafruit va distribuer un écran de la société Pixel Qi, offrant une définition de 1024×600 pixels et capable d’afficher les formats HDMI, VGA, NTSC et PAL.

Bien que non destiné spécifiquement au Raspberry Pi, le fait que cet écran accepte le HDMI en fait un candidat potentiel pour afficher les images générées par notre framboise314.

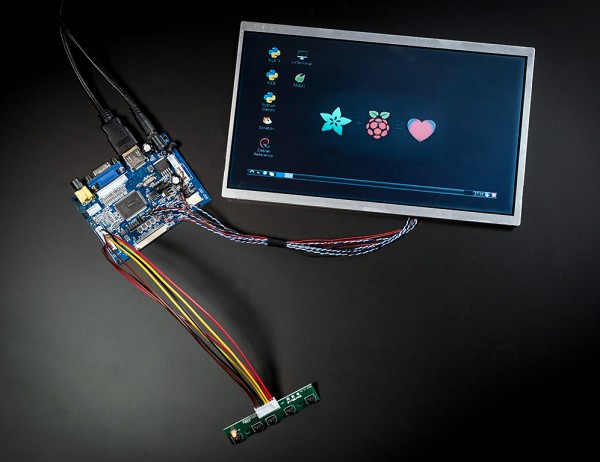

pixelqi_1L’écran Pixel Qi est révolutionnaire : c’est un écran couleur qui peut également être utilisé en plein jour. Le Qi a trois modes de fonctionnement

  • couleur rétro-éclairé
  • rétro-éclairé en niveaux de gris
  • lumière du jour en niveaux de gris

En utilisation normale (au bureau ou en intérieur), vous activez le rétro-éclairage pour utiliser la couche de couleur. L’écran fonctionne comme n’importe quel autre TFT 10 pouces avec rafraîchissement rapide (pas comme les écrans à encre électronique (e-ink) lents). Quand une lumière éclaire l’écran, il bascule en mode ‘niveau de gris’ mais reste visible. A l’extérieur en pleine lumière, l’éclairage arrière peut être désactivé pour utiliser un mode d’affichage transflectif qui consomme beaucoup moins. Pour plus d’informations consulter le site Web de Pixel Qi.

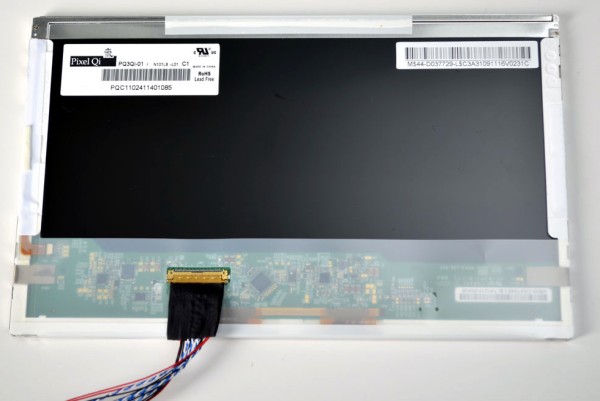

pixelqi_2Cet écran est livré avec une carte de commande et une alimentation. Comme cet écran est en 3,3v LVDS(Low Voltage Differential Signaling = signal différentielle à basse tension), il n’est pas simple de le connecter directement à un micro-ordinateur. La carte de commande dispose d’un câble qui se branche à l’écran. Il comporte une ligne de données et une ligne de rétro-éclairage séparéés. (Si vous voulez utiliser l’affichage en mode rétro-éclairage à faible puissance , il suffit de déconnecter ce connecteur).

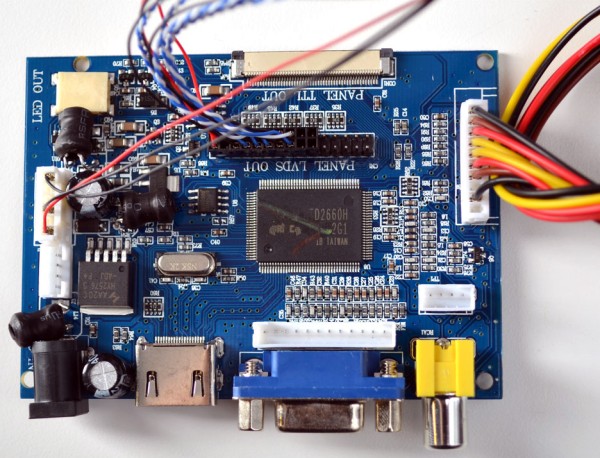

pixelqi_3La carte contrôleur est alimentée avec une tension comprise entre 5 et  24 volts continu. Une alimentation 9 volts est incluse. Il ne vous reste qu’à connecter la vidéo. Vous pouvez utiliser un câble HDMI, VGA ou NTSC / PAL sur la prise RCA (vidéo composite), ainsi vous êtes prêt(e) quelle que soit l’interface que vous souhaitez utiliser ! Avec le clavier vous pourrez sélectionner l’entrée et régler contraste / luminosité / couleur / etc…

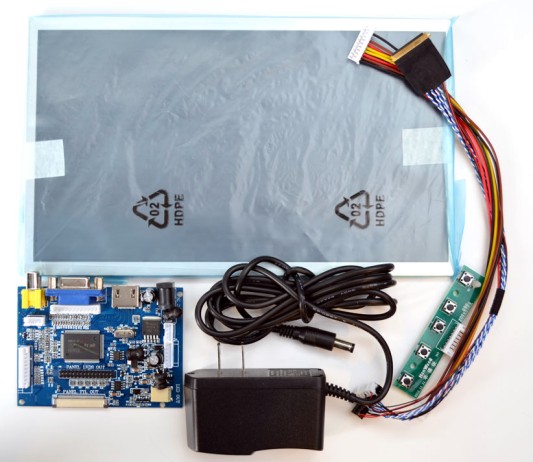

pixelqi_4Chaque commande est livrée avec un écran Pixel Qi , le câble de liaison LVDS reliant la carte de commande à l’écran, la carte contrôleur et l’adaptateur secteur. Aucun boîtier ou support n’est livré. Pour montrer le fonctionnement, Adafruit  fournit quelques photos avec l’écran connecté à un Raspberry Pi, mais il fonctionne également connecté à n’importe quel appareil avec HDMI, VGA ou NTSC / PAL. Il ne fonctionnera pas avec un appareil qui ne sort que du DVI ou du SECAM. Le câble HDMI et le Raspberry Pi ne sont pas inclus!

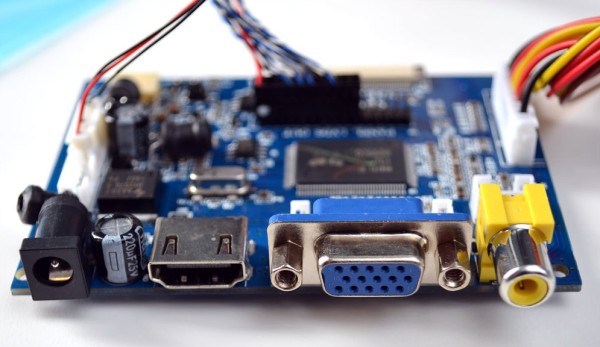

pixelqi_5Pour une utilisation avec un Raspberry Pi , nous vous proposons de modifier le fichier config.txt pour de meilleurs résultats (sinon, le Pi peut pas «reconnaître» l’affichage HDMI et utiliser la sortie composite ou se régler sur une mauvaise résolution). Vous pouvez utiliser la résolution 1024×600 pixels avec Raspbian pour afficher sur le Pixel Qi sans bordure noire. Voyez l’onglet Tech détails pour le contenu du fichier de configuration. Les photos illustrant cet article ont été prises avant que le format 1024×600 soit configuré.

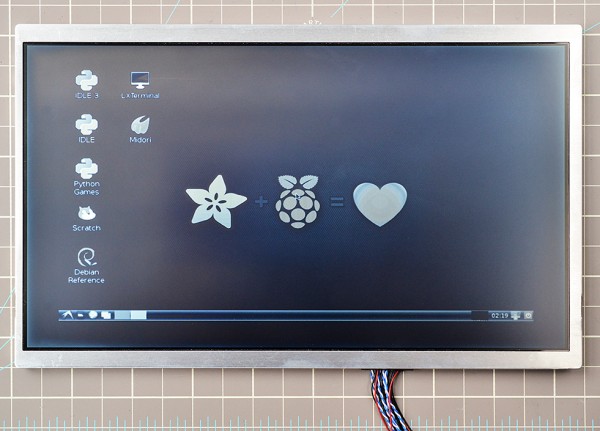

pixelqi_6Pour une utilisation avec une Beagle Bone Black, il suffit de le brancher et il fonctionne très bien, pas de configuration requise.

Un adaptateur 9V est inclus mais les broches sont au format US (prévoyez un adaptateur EU). L’alimentation peut différer de celle figurant sur la photo, mais elle aura des broches au format US et pourra être utilisée en 110 – 240V alternatif.

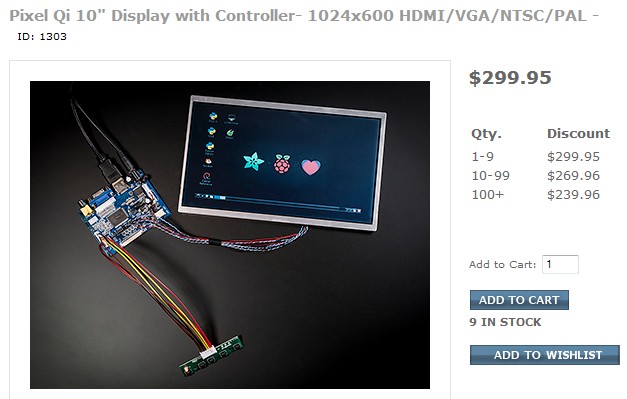

Ça coûte combien ?

Alors là chers raspinautes va falloir casser la tirelire ou trouver un Père Noël très généreux! Même avec le change un écran à 300$ ça fait quand même 220€ auxquels il faudra ajouter les frais de port. Pour moi c’est un peu au delà de mes possibilités.

A moins d’avoir un besoin impératif d’afficher en plein soleil …?

pixelqi_7

Et vous vous êtes prêt(e) à mettre cette somme dans un écran?

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.

15 réflexions au sujet de « Pixel Qi un écran 10 pouces pour le Raspberry Pi chez Adafruit »

  1. Deder

    Bonjour, il existe un moyen moins onéreux pour faire ce genre de montage. Récupérer un écran d’un pc portable HS et acheter sur eBay le carte contrôleur adéquate (aux alentour de 40€). Pour moins de 100€ on peut ajouter un écran de plus de 15″ au Raspi. Les 3 modes de rétroéclairage valent-ils la différence de 120€ ?.

    Répondre
    1. Vaughn

      Salut,

      Je suis super intéressé parce-que tu viens de dire mais j’ai pas tout pigé^^. En gros il serai possible d’acheter un « adaptateur » pour que l’écran tourne le Rasp ? Apres j’ai une autre question conne, c’est au niveau de la connectique, la prise de l’écran de mon ancien toshiba est assez bizarre. Donc est que tu confirme que ça peut fonctionner ?

      Merci d’avance/

      Répondre
      1. admin Auteur de l’article

        Bonjour Deder
        L’écran Pixel QI est un écran HDMI tout ce qu’il y a de banal, simplement au lieu d’être intégré dans un bel emballage,
        il y a une carte interface HDMI et un écran LCD
        Pour le Toshiba tu n’as pas une référence ? une photo de la prise ?
        parce que « assez bizarre » ça ne suffit pas pour identifier un connecteur 🙂
        Cordialement
        François

        Répondre
    1. joneskind

      @Moi même

      Oups, j’aurai du lire l’article avant de commenter. Il semble tout de même que cet écran ait l’immense avantage d’être un hybride LCD/eInk. Donc une technologie plutôt intéressante selon l’usage.

      Répondre
  2. Yann

    Bonjour,
    Je suis en train de réaliser à peu près le même montage.
    La carte HDMI vers LVDS est la même, acheté 30 € sur Ebay.
    J’ai trouvé un écran 15″ 1366*768 à leds sur le bon coin juste à coté de chez moi pour 20€.
    La carte hdmi lvds est de très bonne qualité, mais à première vu, suivant les écrans il lui faut un peu plus que 5 volts.
    Comme le dit Joneskind, l’intérêt de ce kit serai l’écran hybride LCD/eInk suivant l’usage. Comme mon montage est pour une utilisation extérieur (système de navigation pour bateau avec OpenCpn) alors cet écran serai intéressant.
    @+, Yann.

    Répondre
  3. admin Auteur de l’article

    Bonjour
    pour ma part et pour une quarantaine d’euros, j’ai opté pour un Lapdock 100 de Motorola.
    J’ai encore un souci avec les adaptateurs car la place est comptée et ceux que j’ai trouvé ne permettent pas de connecter simultanément le HDMI et l’USB
    Cordialement
    François

    Répondre
  4. Ping : Pixel Qi un écran 10 pouces pour le Rasp...

  5. Max

    Bonjour à tous,

    Il y a longtemps, j’ai acheté un pixel QI pour mon netbook Samsung N150
    et plus tard acheté ce kit pour mettre sur le PC (i7)
    Problème de santé avec me yeux oblige.
    J’avais trouvé moi même comment couper la lumière, en débranchant le cable.
    Sur mon netbook, on peut gérer l’intensité des leds.
    Au minimum on voit bien les couleurs, c’est super.
    Impossible avec le kit. Led à fond… Ca me crève les yeux.
    Quelqu’un aurait une astuce, même en hard pour faire varier l’intensité?
    Modifier les couleurs dans windows n’est absolument pas une solution pour moi. J’en suis presque à vouloir experimenter, ouvrir l’écran et couper quelque leds…

    Répondre
    1. Flo

      Bonjour Max,
      Est-ce que tu as résolus ton problème ? J’aimerais trouver un écran à encre électronique pour notebook ou externe car j’ai aussi des problèmes de yeux…

      Merci de ta réponse.

      Répondre
  6. Ping : Pixel Qi un écran 10 pouces pour le Rasp...

  7. Ping : Ecran Pixel Qi : un outil pour faciliter la vie des appareils nomades | La Depeche du Futur

  8. Antoine

    Bonjour,

    Cet écran n’étant apparemment plus dispo à la vente, qu’existe-t-il de similaire ?
    10 pouces serait top, en HDMI pour brancher sur un Raspberry Pi Zero dans une construction custom

    Merci 😉

    Répondre
