Publié le 25 mars 2014 - par

PiScreen : Un écran tactile 3″5 pour le Raspberry Pi sur Kickstarter

15 réponses

piscreen_250pxUn australien, Mark Williams, présente ce projet sur KickStarter. Un écran tactile de 3,5 pouces connecté directement sur le Raspberry Pi.

Sa définition est de 480×320 pixels et le kit inclut la carte de circuit imprimé ainsi que tous les composants nécessaires pour ajouter cet écran à votre framboise314.

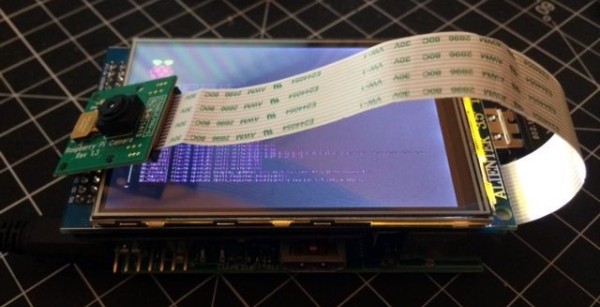

piscreen_10Une fois assemblé (mais vous pouvez recevoir un écran pré-assemblé), PiScreen se connecte sur les broches GPIO du Raspberry Pi ou via un câble plat. Neuf broches du GPIO sont inutilisés et disponibles ailleurs sur la carte de PiScreen. Un commutateur est également inclus pour contrôler le rétro-éclairage.

Une fois que cette campagne Kickstarter sera terminée, vous trouverez les dernières informations sur PiScreen ici, y compris la façon d’en acheter un autre…
www.marks-space.com
L’auteur a fait des tests sur un certain nombre de panneaux LCD et les deux fabricants, sélectionné sont ceux qui offrent la meilleure qualité

Les spécifications des ces panneaux sont :

  • Écran Tactile résistif
  • Résolution de l’écran 480 * 320 points
  • Contrôleur LCD ILI9481
  • Contrôleur d’écran tactile XPT2046
  • Affichage Couleur : 65536 couleurs

# # # Mise à jour du 19 Mars # # #

Toutes les récompenses de 55 $ et plus recevront désormais un stylet avec leur écran,  Mark espère inclure un stylet de rechange également. Le modèle exact n’est pas déterminé, mais il est déjà défini : petit et mince avec une pointe dur. Similaire à ce qui est utilisé pour la Nintendo 3DS ou le modèle utilisé pour l’ancien Palm Pilot. Un stylet n’est pas vraiment nécessaire, mais il peut aider avec certains des petits boutons sur l’écran dans Xwindows. Et il est parfois plus facile de dessiner avec un stylet plutôt qu’avec le doigt…

Objectifs étendus

$ 22,000 – les PiScreens pré-assemblés seront équipés de circuits en technologie CMS (composants montés en surface).

( Les PiScreens en kit resteront comme ils sont, avec des composants traversants). Le CMS permettra de fournir un produit plus présentable et permettra une meilleure circulation de l’air, tout en facilitant le processus de fabrication de la carte de circuit imprimé. .

$ 25,000 – Un boîtier PiScreen découpé au laser conçu pour PiScreen + Raspberry Pi. A ce stade, nous ne sommes pas sûr de savoir comment un boîtier affecterait les frais d’envoi, ou si une augmentation serait nécessaire. Par exemple de 5 $. Plus de détails seront donnés quand l’objectif approchera.

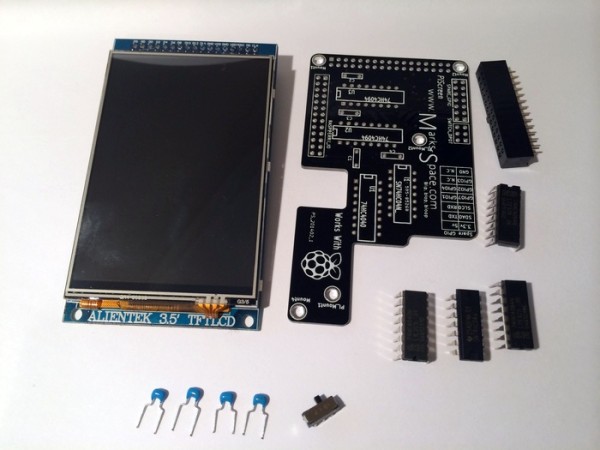

piscreen_03Il existe un grand nombre de modèles de TFT différents disponibles .
Tous sont fournis dans des différentes tailles et avec différents contrôleurs. Certains ont besoin de composants supplémentaires et d’autres pas. Si tout cela est nouveau pour vous, la courbe d’apprentissage est très raide avant d’obtenir un écran opérationnel.

Le but de ce projet Kickstarter est de supprimer cette complexité et de livrer un petit écran tactile accessible à tous.

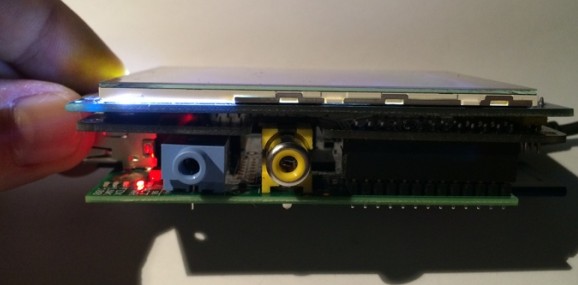

piscreen_02PiScreen est également très pratique pour les utilisateurs qui utilisent un Raspberry Pi headless (sans moniteur). Vous pourrez facilement l’arrêter sans devoir vous connecter.

Histoire

Vous pourrez voir sur www.marks-space.com que Mark a réalisé de nombreux tests sur différents types d’écrans pour le Raspberry Pi.

D’autres l’ont également épaulé, Notro et Texy (www.raspberrypi.org). Merci en particulier à Notro pour son travail sur FBTFT, sur lequel il rendu disponibles des pilotes pour de nombreux écrans TFT .

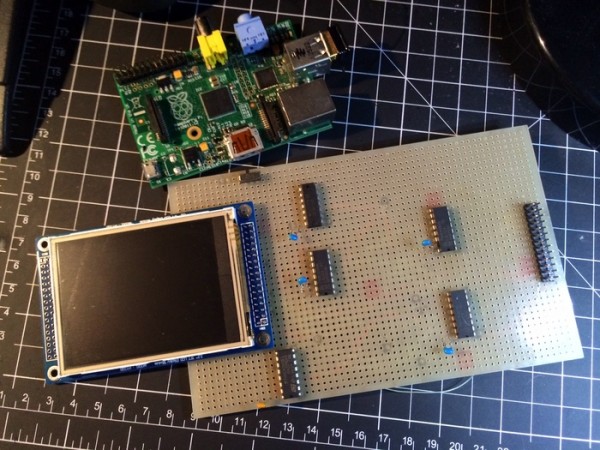

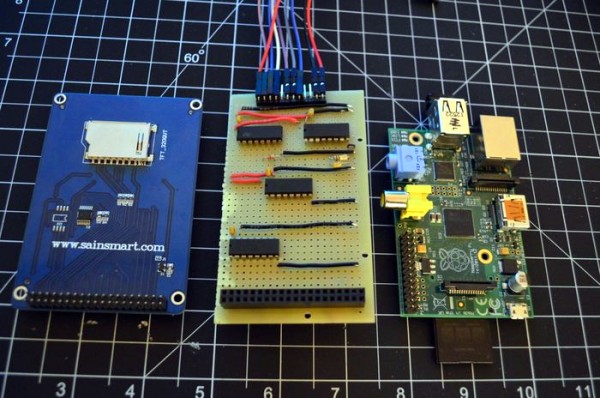

Un certain nombre de prototypes ont été créés avant d’arriver au produit final .

piscreen_07Piscreen_05

Pourquoi Kickstarter ?

Afin de mettre PiScreen dans les mains des utilisateurs du Raspberry Pi à un prix raisonnable, 100 cartes (ou plus) doivent être produites.

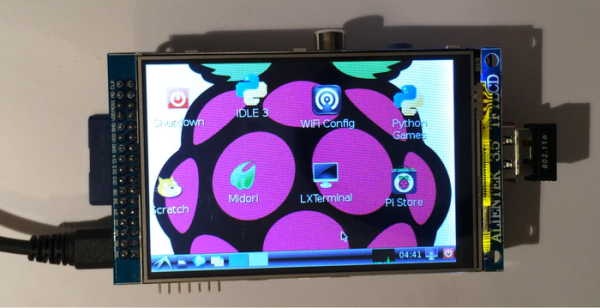

piscreen_01Il y aura aussi quelques tutoriels sur ce qui peut être fait avec PiScreen, la plupart concerneront des cas où normalement vous n’auriez pas utilisé un écran LCD, certains d’entre eux sont déjà disponibles à www.marks-space.com

Par exemple :

  • Des boutons virtuels pour contrôler le GPIO du Raspberry Pi
  • Un système de fenêtres de style Kiosk
  • Comment utiliser un gestionnaire de fenêtres conçu pour les systèmes embarqués
  • Écrivez vos propres programmes
  • PiScreen et le Module caméra du Raspberry Pi
  • Utilisez PiScreen avec MAME.

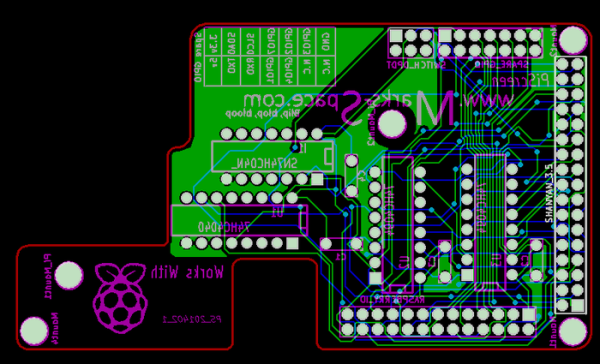

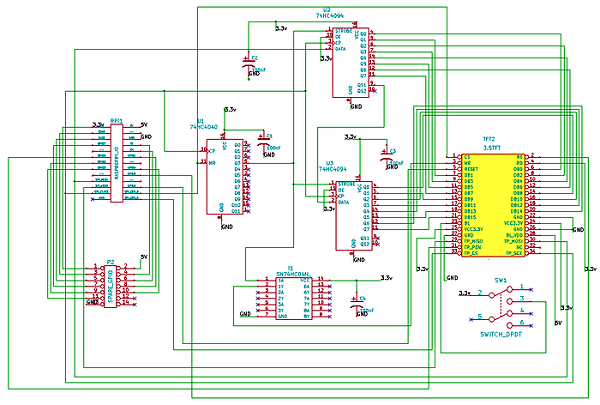

Voici la version actuelle de la carte, elle sera noire avec impression en blanc.

piscreen_08Piscreen_09

Combien ça coûte ?

3$ (australiens pour supporter le produit)
55$ (AUD) Le PiScreen en Kit, avec le matériel et les instructions de montage afin d’obtenir un PiScreen opérationnel sur votre Raspberry Pi. (15$ de port)
65$ (AUD) PiScreen prêt à l’emploi. (15$ de port)
85$ (AUD) PiScreen assemblé et une carte SD 4 Go avec Raspbian et les drivers LCD installés. Connectez sur votre Raspberry, c’est prêt. (15$ de port)

Vidéo de démonstration

Conclusion

Le dollar australien vaut 0,66 €. Ce qui met le kit à 36 € + 10€ de port, un bon rapport qualité prix pour cet écran, à mon avis.

Par contre soyez attentif au fait que ce n’est pas un écran HDMI et qu’il faudra certainement mettre les mains dans le cambouis pour obtenir les résultats que vous souhaitez…

Qu’est-ce que ça signifie ? Qu’il vaut mieux avoir déjà quelques notions en Linux pour ce lancer dans cette aventure… Enfin, c’est juste mon avis…

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.

15 réflexions au sujet de « PiScreen : Un écran tactile 3″5 pour le Raspberry Pi sur Kickstarter »

  2. Fred

    question quizz j’ai lu vite fait alors j’ai peut etre (certainement) loupé mais ca fonctionne avec quel OS ? ou faut il ajouter un truc ?

    Répondre ↓
    1. admin Auteur de l’article

      bonjour Fred
      ça fonctionne sous Raspbian. Dans la récompense à 85$ ils mettent une Raspbian prête à l’emploi… A mon avis si on part de zéro ce n’est certainement pas facile à mettre en oeuvre …
      Cordialement
      François

      Répondre ↓

  3. Ping : PiScreen : Un écran tactile 3″5 po...

    1. admin Auteur de l’article

      Bonjour Elouan
      C’était un projet KickStarter. Il était donc dispo sur ce site. Maintenant la période de financement est close. Seuls ceux qui ont financé recevront l’écran, à moins qu’il soit mis plus tard en vente mais ce n’est pas précisé
      Cordialement
      François

      Répondre ↓
  5. Emanuel

    J’ai besoins d’un ecran tactile de 5″ ou 7″ pour connecter a un Raspberry Pi.
    Quel est le modèle? Ou est-ce que je pe l’acheter?

    Merci

    Répondre ↓
  6. Michel GUIRAUD

    Bonjour François,
    Je viens de lancer mon raspberrypi 2 Model B avec Raspbian sur écran HDMI
    J’ai acheté avec un écran Sainsmart 3.2″ RPi LCD(V3) que je n’arrive pas à faire fonctionner.
    Voudriez-vous m’aider SVP.
    Merci

    Répondre ↓
      1. Michel GUIRAUD

        Bonsoir;
        J’ai bien suivi le post indiqué, mais sans succés.

        Toutes les opérations se sont bien réalisé à condition que je n’exécute pas la première: soit le remplacement de Option « fbdev » « /dev/fb0 » par « fb1 ».
        Le lancement du pi se termine avec le signalement d’une erreur dans le fichier
        « /usr/share/X11/xorg.conf.d ».
        Le fichier « /var/log/xorg.0.log » signale
        Si je me logue, je retourne en boucle sur le même message.

        J’ai trouvé deux liens pour paramétrer l’écran Sainsmart: http://www.circuitbasics.com/setup-lcd-touchscreen-raspberry-pi/ ainsi que https://github.com/notro/fbtft/wiki/Performance.
        Malgré tous mes essais, je retrouve toujours le même problême et mon petit écran ne s’allume jamais. Je travaille sur un écran de controle en HDMI, mon écran spi branché simultanément. Est-ce que ce n’est pas la source du problême. Il vaudrait sans doute mieux passer en SSH??

        Merci de votre aide.

        Répondre ↓
        1. François MOCQ Auteur de l’article

          bonjour Michel
          le fb (frame buffer) est utilisé pa Linux pour envoyer les infos vers l’écran
          fb0 envoie vers HDMI et fb1 devrait envoyer sur votre LCD si les pilotes sont bien installés.
          donc c’est l’un ou l’autre
          vous dites qu il y a une erreur dans xorg.conf.d quelle erreur ?
          si le serveur X n’accède pas au frame buffer on ne cherchera pas au même endroit que si c’est une erreur de syntaxe…
          Adafruit a sorti un écran LCD aussi https://www.adafruit.com/products/2050
          ainsi qu’un tutoriel et une image prete pour le RasPi. Je ne sais pas si ça convient pour cet écran mais faites un tour chez eux
          https://blog.adafruit.com/2013/11/29/tutorial-adafruit-pitft-2-8-touchscreen-display-for-raspberry-pi-raspberry_pi-raspberrypi/
          et https://s3.amazonaws.com/adafruit-download/2015-09-24-raspbian-jessie-pitft28r.zip
          cordialement
          François

          Répondre ↓
