J’avoue que la première PiFace était une de mes cartes favorites parmi toutes les cartes d’extension.
Ses 8 entrées et ses 8 sorties bufferisées permettent de piloter des charges conséquentes et les deux relais mettent à disposition des boucles sèches qui se révèlent bien utiles.
De plus, je peux visualiser l’état des sorties sur les LEDs correspondantes, un régal pour la mise au point des applis…
Au sommaire :
PiFace sur Raspberry Pi Modèle B
Incompatibilité mécanique

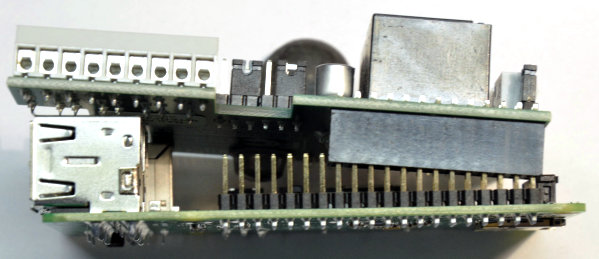

Un des premiers essais d’utilisation de la PiFace sur le B+ montrait immédiatement les limites de l’exercice :
Photo http://www.element14.com/community/thread/36453/l/new-raspberry-pi-model-b
Même si le connecteur du B+ est compatible (les 26 premières broches sont identiques), on voit que mécaniquement ce n’est pas du tout adapté. De plus la carte repose sur le connecteur USB (métallique). Bonjours contacts, court-circuits et circuits (dés)intégrés !
Adaptation de la PiFace au Raspberry Pi Modèle B+

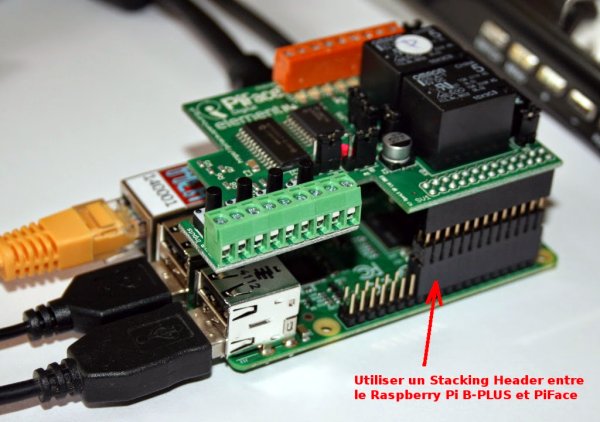

Peu après la sortie du B+, Dominique – de MC Hobby – proposait une solution utilisant un rehausseur sur son blog.
Photo Mc Hobby http://arduino103.blogspot.fr/2014/07/utiliser-un-piface-avec-un-raspberry-pi.html
Cette option résout le problème mais on a une carte haute sur patte et pas forcément stable.

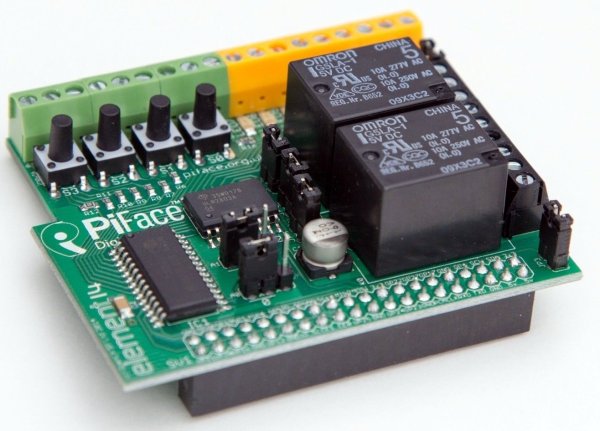

PiFace Digital 2 : un modèle adapté au Raspberry Pi Modèle B+
Photos de la carte
PiFace vient de mettre sur le marché une évolution de la carte PiFace, baptisée PiFace Digital 2, adaptée au nouveau modèle de Raspberry Pi, le B+.

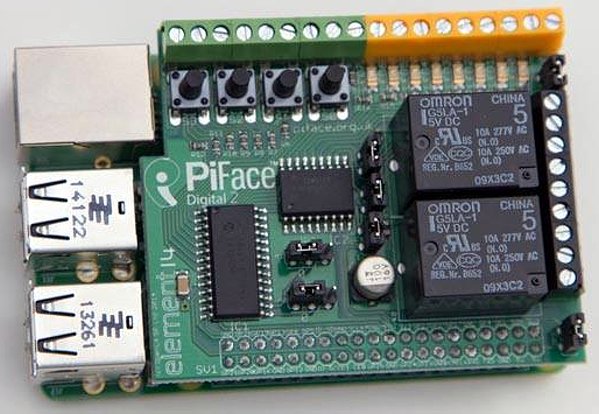

La nouvelle PiFace Digital 2 adaptée au Raspberry Pi B+
La nouvelle carte PiFace Digital 2 a les mêmes caractéristiques que la première version.
Disponibilité

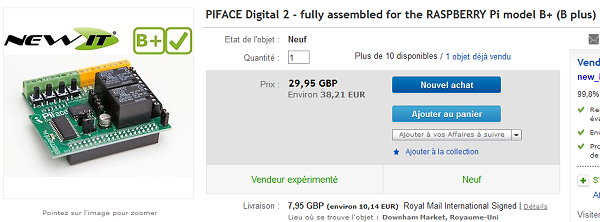

Je l’ai trouvée sur ebay :
Il faut compter 29,95£ plus 7,95£ de frais de port. Ramené en euros on arrive à 48€. Un peu cher mais cette carte est vraiment bien faite.
La Pi-Face Digital 2 se branche directement sur le connecteur du Raspberry Pi modèle B+, et elle permet de recevoir des informations et de contrôler le monde réel. Elle peut par exemple détecter des commutations à partir d’un capteur de porte, d’un coussin de pression ou d’un nombre quelconque d’autres types d’interrupteurs.
Pour répondre à ces informations, vous pouvez écrire votre propre logiciel pour le Raspberry Pi B+ pour réagir à ces changements d’état. Vous pouvez utiliser les sorties pour alimenter des moteurs, des actionneurs, des LED ou tout ce que vous pouvez imaginer.
Descriptif de la carte PiFace Digital 2
La PiFace met à votre disposition
- 8 entrées numériques
- Quatre boutons poussoirs et quatre LED connectés sur 4 des entrées
- Deux relais (10A) en sortie pour un contrôle facile de charges importantes
- Un tampon pour protéger le GPIO du Raspberry Pi
- Format adapté au Raspberry Pi B+
- Facile à connecter grâce aux borniers à vis
- Facile à programmer avec les bibliothèques C et Python
- Sorties : 8 sorties à collecteur ouvert équipées de LED et 2 relais
- Entrées et commutateurs – 4 x clic momentanées commutateurs, 8 entrées numériques
La carte PiFace se programme en C ou en Python. Il existe également une interface graphique.
Conclusion
J’attends mon exemplaire qui prendra place sur un B+ pour piloter des tas de choses ! Seul regret, l’absence de trous de fixation qui auraient permis de sécuriser la carte sur le B+. Les sorties sur bornier sont faites pour recevoir des fils pas forcément fins et les contraintes ramenées sur la carte pourraient la désolidariser du connecteur GPIO.
On verra à l’usage…

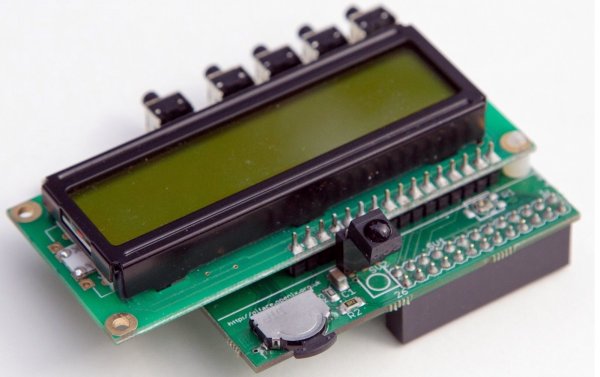

Carte PiFace Control and Display 2
Ils annoncent avoir également adapté la carte PiFace Control & Display mais curieusement ici, le connecteur 26 points a été conservé… Il ne doit s’agir que d’une adaptation mécanique consistant à relever l’écran pour qu’il ne touche pas les connecteurs métalliques. Je n’utilise pas cette carte, si vous possédez le premier modèle, vos commentaires sur l’évolution de la PiFace Control & Display seront les bienvenus.

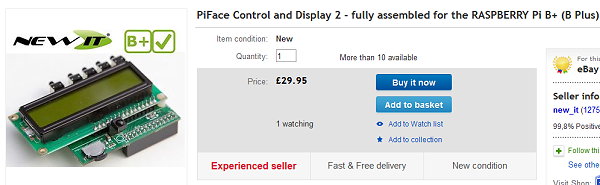

Elle est également disponible sur ebay
Conclusion
Le B+ a entraîné la sortie d’une nouvelle vague de cartes d’extension. La PiFace faisait partie des cartes attendues. La voici donc disponible.
