Publié le 20 décembre 2012 - par

Pas d’HDMI ? Adaptez la framboise314 au VGA et/ou au DVI

Utiliser le Raspberry Pi sur la télé HD familiale est un vrai bonheur. Malheureusement, tous les membres de la famille ne sont pas linuxiens dans l’âme. Regarder un film ça va encore, mais quel intérêt de voir ces écrans de texte auxquels on ne comprend rien ? Il va falloir battre en retraite vers un écran de PC. Damned ! il n’y a pas de port HDMI !!!

Et me voici en train de contempler l’embout de mon câble HDMI en me demandant quoi faire de ce truc tout plat qui n’a pas sa place sur mon écran de PC.

Un peu de recherche pour comprendre ce qui différencie le HDMI du DVI…

Connecteur HDMI - http://pinouts.ru/VideoCables/hdmi_dvi_cable_pinout.shtml

Connecteur HDMI

Connecteur DVI - http://pinouts.ru/VideoCables/hdmi_dvi_cable_pinout.shtml

Connecteur DVI

Aux début de 2003, le format DVI (Digital Visual Interface) est rapidement adopté sur le matériel numérique (TV numériques, box HD, cartes vidéos de PC…). Fin 2003, plus de 500 produits grand public sont équipés de prises DVI, dont près de 80% sont des TV numériques (aux USA). Plus tard dans l’année le format HDMI apparaît (High Definition Multimedia Interface). C’est également un format de tranmission numérique mais plus spécialement destiné à répondre aux besoins du marché grand public.

  • HDMI peut transporter la vidéo HD non compressée, les on multicanaux, et des données de contrôle des équipements connectés.
  • HDMI offre des « liens intelligents », les appareils pouvant automatiquement se « découvrir » l’un l’autre, et reconnaître les formats et résolutions qu’ils utilisent.
  • A la conception, HDMI est prévu pour être plus petit et assurer une connexion plus simple pour l’utilisateur (pas trop de force à exercer, pas de mécanisme pour sécuriser la connexion)
  • HDMI est pleinement compatible avec DVI !

Voilà l’information intéressante : HDMI est compatible avec DVI

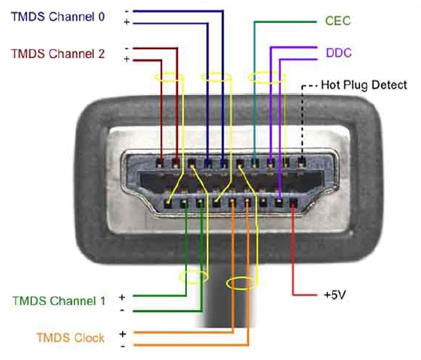

http://www.hdmi.org/installers/insidehdmicable.aspx

http://www.hdmi.org/installers/insidehdmicable.aspx

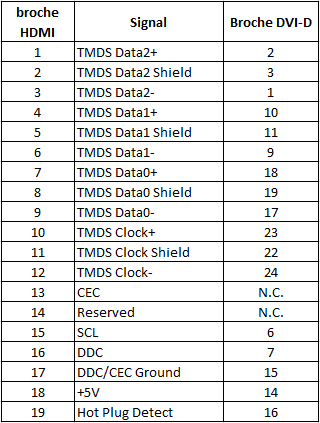

 cablage_hdmi_dvi

Donc un adaptateur HDMI/DVI devrait se trouver à un tarif abordable dans la mesure où il n’y a pas d’électronique intégrée, juste des fils qui font la liaison entre les 2 prises.

Un tour sur ebay, et je trouve un adaptateur dans des prix qui me conviennent. L’annonce promet le 1080HD… ben vouiii tiens quelques bouts de fil et tu as la HD!

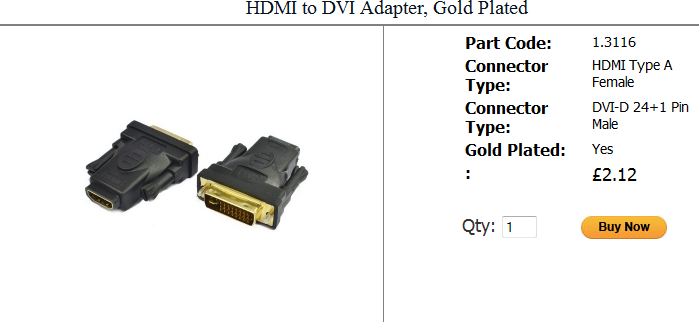

adaptateurPromptement commandé et promptement reçu… et l’adaptateur fonctionne à merveille.. Je peux libérer la télé familiale et me réfugier sur un écran classique.

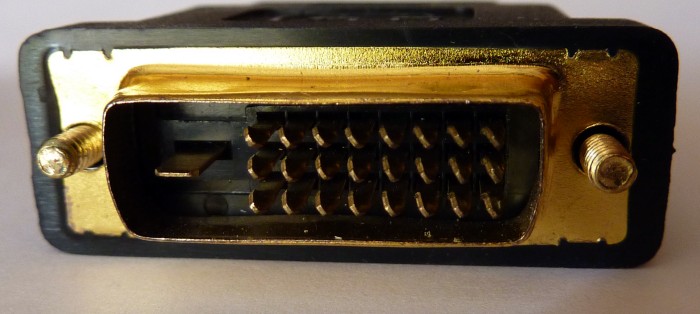

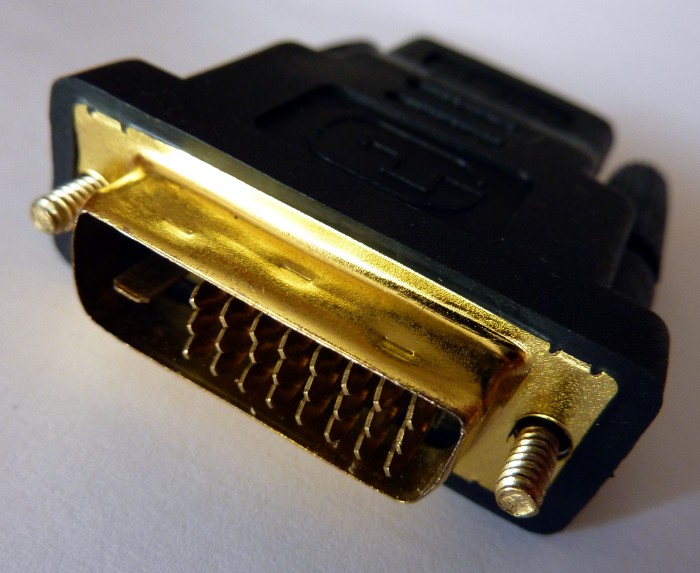

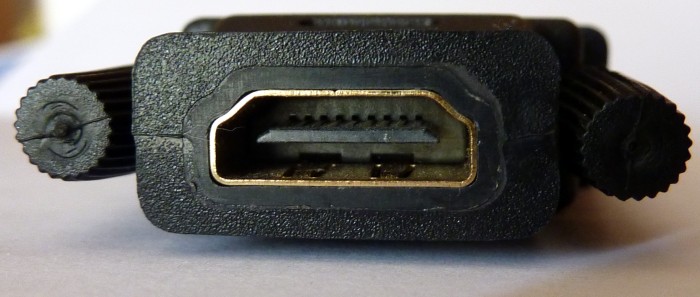

connecteur_dvi connecteur_dvi2 connecteur_hdmi


L’adaptateur HDMI => VGA est arrivé, commandé il y a quelques jours sur ebay :

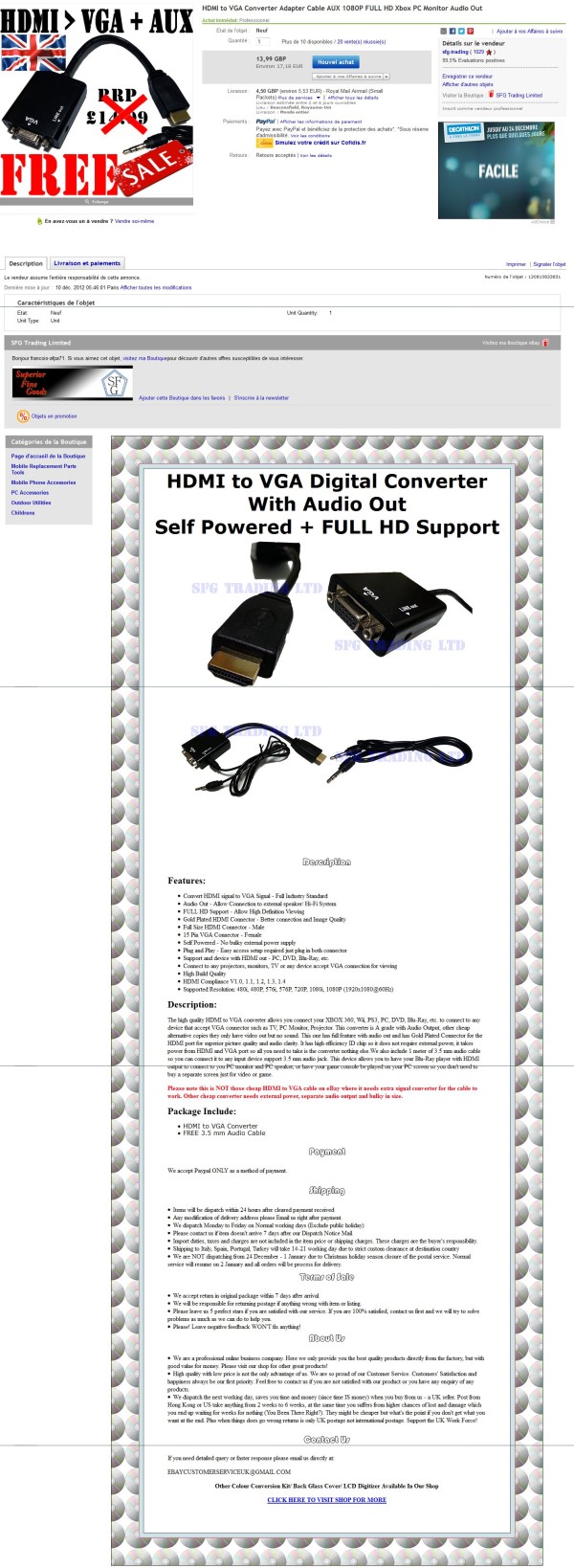

ebay_hdmi_vgaPour un total de 22 euros, port compris, il est rapidement arrivé d’Angleterre.

Un câble muni à une extrémité d’un connecteur VGA 15 points femelle, de l’autre un boîtier adaptateur qui doit contenir l’électronique de conversion numérique (HDMI) vers analogique (VGA). En prime un câble jack stéréo qui se connecte sur le côté du boîtier pour emmener l’audio vers des HP, par exemple.

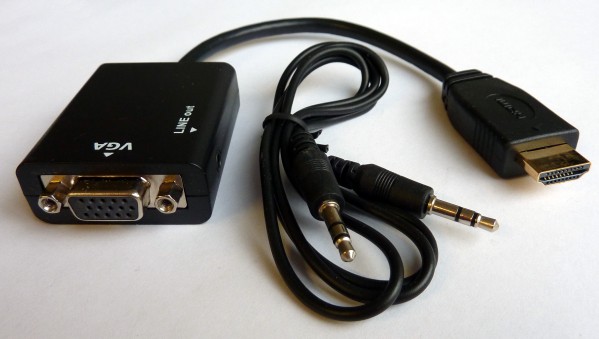

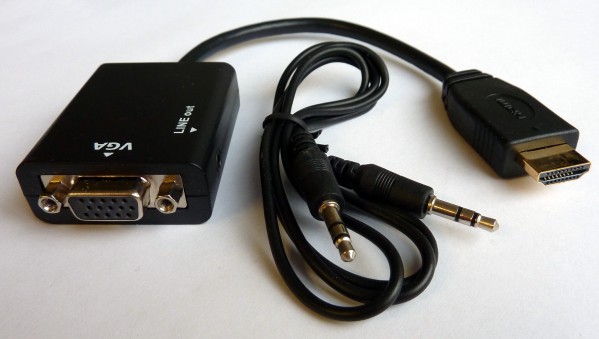

Adaptateur HDMI => VGA avec le câble audio

Adaptateur HDMI => VGA avec le câble audio

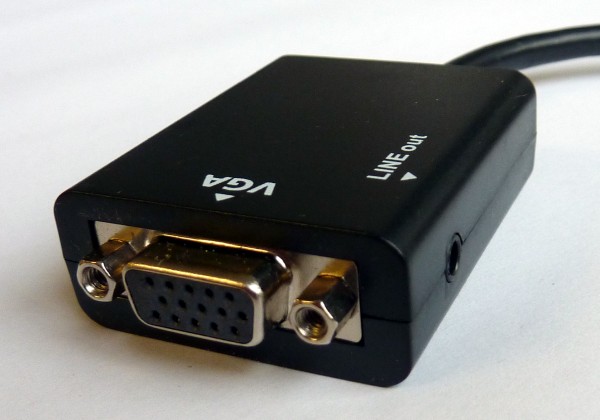

Sortie VGA de l'adaptateur HDMI => VGA

Sortie VGA de l’adaptateur HDMI => VGA

Un premier essai rapide : Connexion sur le Raspberry Pi version B 512 Mo, équipé d’une carte SD contenant OpenElec via le connecteur HDMI, VGA connecté à un écran iiyama Prolite B2274HDS. Mise sous tension du Raspberry Pi et… l’image apparait sur l’écran.

Le son, testé par Richard avec le même modèle d’adaptateur fonctionne parfaitement.

A signaler sur le site de Pobot le descriptif d’un adaptateur à … 10.40€ venu tout droit de Shenzen (à ce prix là il n’a pas la sortie son!). Et l’annonce du test d’un adaptateur avec son pour 12€ !

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.

85 réflexions au sujet de « Pas d’HDMI ? Adaptez la framboise314 au VGA et/ou au DVI »

  1. Virgil

    Bonsoir, cela fonctionne il correctement ? Pas de vibration a l’affichage ou autre artefact ? Je suis a la recherche d’un convertisseur de ce type.
    Merci,
    virgil

    Répondre
    1. ramos

      bonjour, pour un Raspberry pi je viens d’acheter sur e bay un connecteur hdmi/dvi, ça ne marche pas, pourquoi y a t il une manip a faire.
      merci

      Répondre
      1. François MOCQ Auteur de l’article

        Bonjour
        non il n’y a rien à faire
        hdmi et DVI c’est exactement la même chose juste le connecteur qui change
        il n’y a que des fils dans l’adaptateur 🙂
        – le HDMI fonctionne sur une télé ?
        – vous branchez bien l’adaptateur avant de mettre sous tension
        – avez vous essayé de forcer la sortie vidéo en HDMI dans /boot/config.txt
        cordialement
        François

        Répondre
  2. Coreycry

    Concernant les adaptateurs HDMI => VGA, attention c’est la roulette russe! (sur ebay notamment)
    Bon nombre d’acheteurs ce sont retrouvés avec des adaptateurs sans convertisseurs et donc complètement inutiles.

    Répondre
  3. Fabien

    J’ai acheté exactement le même « Adaptateur HDMI => VGA » venant d’Angleterre en me référant à l’annonce mais il ne fonctionne pas.

    Répondre
  4. gaby

    si quelqu’un pourrait m’envoyer la liste des sites web marchand cela serait sympa en plus sur ebay, c’est bloqué :

    « Malheureusement, l’accès à cet objet a été bloqué en raison de restrictions légales en vigueur dans certains pays. Conformément à ces restrictions, nous nous efforçons de bloquer l’affichage des objets concernés. Nous regrettons de vous informer que pour des raisons techniques, certaines annonces ne rentrant pas dans le cadre de ces restrictions peuvent ne pas être accessibles aux utilisateurs. Nous vous prions d’accepter nos excuses pour tout désagrément et nous espérons que vous trouverez d’autres objets intéressants sur eBay.

    Répondre
    1. admin

      Bonjour
      Essayez avec ces mots clés pour une recherche sur ebay : « hdmi to vga adapter with audio » vous devriez trouver ce que vous cherchez
      Cordialement
      François

      Répondre
  5. Tcharly

    Merci pour cet article, je recherchais un avis concernant ces convertisseurs justement 🙂

    Je possède un vidéoprojecteur 16:10 1280×800 avec VGA seulement. Pensez-vous que je puisse brancher une ps3 dessus avec ce genre d’adaptateur à 15€ ? La qualité sera-t-elle meilleure que si je branchais la ps3 en RCA ?

    Merci 🙂

    Répondre
    1. admin

      Bonjour
      Pour la PS3 (que je ne connais absolument pas), la conversion HDMI => VGA entraîne forcément une perte de qualité. Cette perte devrait quand même être moins importante qu’en utilisant la sortie RCA qui est une vidéo composite (elle embarque : les synchros horizontale et verticale et les signaux pour les 3 couleurs RVB) alors que dans le standard VGA sépare complètement tous ces signaux.
      Si des connaisseurs de PS3 peuvent répondre plus précisément ….
      Cordialement
      François

      Répondre
      1. Tcharly

        Bonjour,

        merci beaucoup de votre réponse.
        J’ai vu que la norme HDCP était utilisée lorsque l’on connecte un appareil en HDMI. Votre moniteur était-il compatible HDCP ?
        Je crois que certains de ces convertisseurs peu onéreux ne gèrent pas cette norme et que c’est pour cela que ça ne fonctionne pas pour certains utilisateurs.
        Cependant, le Raspberry Pi n’utilise peut-être pas le HDCP, je ne sais pas.

        Je pense que pour la PS3, il faudra que je trouve un convertisseur qui supporte le HDCP.

        Bonne journée.
        Charles

        Répondre
  6. Vincent

    Bonjour,
    J’ai ce problème entre le HDMI et le VGA.
    J’ai acheté un câble mais n’étant pas au courant j’en ai acheté un sans convertisseur.
    Sur l’annonce il est question « d’un éventuel problème de compatibilité sur les appareils ne disposant pas de la fonction de transfert de signal ». N’y connaissant rien je me demandais si d’aventure il était possible de « programmer » plus ou moins ladite fonction sur un Rpi ou si c’était un problème purement lié au hardware.

    Merci d’avance pour votre avis sur la question! =)

    Répondre
  7. Jean-François MALBRAND

    Bonjour,
    J’ai acheté sur internet un convertisseur HDMI –> VGA sans sortie audio différent du modèle présenté dans cet article et cela fonctionne bien.
    Il s’agit d’un modèle qu’on trouve sur Amazon à 17,99 € actuellement mais je l’ai eu sur un site de Hong-Kong (eachbuyer) pour 9,38 € (12 $) sans frais de port et en comptant 10 à 20 jours de délai de livraison.
    Cela n’a pas été sans mal pour le recevoir car une 1ère expédition du produit n’est pas arrivée à destination. Suite à mon message de réclamation à l’expiration du délai de livraison, ils m’en ont renvoyé un autre sans discuter et que j’ai reçu cette fois-ci dans le délai indiqué.
    Pour la mise en service, il est nécessaire de désactiver la sortie vidéo composite du Raspberry PI et rediriger le son vers la sortie audio analogique avec prise jack (pour les détails, se reporter au site http://elinux.org/FR:R-Pi_Hub ou bien à l’article https://www.framboise314.fr/ca-va-faire-du-bruit-chez-les-framboise314-comment-configurer-le-son-sur-le-raspberry-pi/).
    Voilà, c’était mon expérience mais je ne regrette pas car n’ayant pas de téléviseur moderne plat avec prise HDMI, j’utilisais mon téléviseur actuel avec la sortie vidéo composite et une définition de 600 lignes c’est pas terrible pour visionner des pages internet.
    Salutations.
    JF.

    Répondre
  8. Jean-François MALBRAND

    Bonjour,
    Après avoir procédé, aujourd’hui, à une mise à jour de la distribution Raspbian wheezy installée sur mon raspberry pi (voir par exemple le site http://www.tropfacile.net/doku.php/raspberry-pi/comment-mettre-a-jour-raspbian), puis reboot du raspberry, la définition de l’écran s’est trouvée, à ma grande surprise, réduite à 640 x 480 au lieu de 1024 x 768 configurée précédemment. Après avoir édité le fichier config.txt, aucune modification constatée suite à cette mise à jour de Raspbian, et en particulier, les paramètres concernant l’affichage HDMI n’avaient pas bougé (hdmi_group, hdmi_mode, hdmi_force_hotplug).
    Après avoir cherché sur internet (cf. le site http://www.raspberrypi.org/phpBB3/viewtopic.php?f=28&t=32286&p=277670) et tâtonné, j’ai trouvé la solution : il fallait rajouter la ligne
    hdmi_ignore_edid=0xa5000080
    dans le fichier config.txt.
    Après sauvegarde du fichier et reboot, j’ai retrouvé la définition antérieure sur mon écran.
    Salutations.
    JF.

    Répondre
  9. foo

    Bonjour,

    [je m’aperçois que cela fait 3h, non 4h, maintenant que je lis votre site web consacré au RasPi et je ne m’en lasse pas. Zou, dans les favoris ;-)]

    Voici ma contribution, à propos du RasPi et des convertisseurs HDMI –> VGA d’eBay, fort d’une expérience de 18 mois (beta-testeur) avec tous les modèles de RasPi et tous les modèles de convertisseurs disponibles sur eBay, testés sur une douzaine de références de moniteurs VGA d’âges divers…

    – on parle ici des convertisseurs à bas-coût (moins de 10 EUR) tirant leur énergie du port HDMI (qui permet la télé-alimentation_électrique de périphériques, comme le bus USB), pas de ceux beaucoup plus onéreux (plus de 100 EUR) fonctionnant avec un adaptateur électrique externe mural.

    – adaptateur n’est pas convertisseur: il existe des câbles adaptateurs passifs qui ne fonctionnent qu’avec du matériel bien spécifique prévu pour balancer un signal HDMI que je qualifierais de « bizarre », prêt à passer dans ces câbles. Il faut que soient présents visuellement des composants électroniques sur le câble pour qu’il soit qualifié de convertisseur actif: en gros, si il n’y a pas un gros carré épais à une extrémité du câble (qui cache de l’électronique), passez votre chemin. Dans les faits, les câbles de longueurs supérieurs à 20cm n’en sont pas, ceux de 10-20 cm le sont.

    – TOUS les convertisseurs (pas adaptateurs!) que j’ai testés ont fonctionné finalement. Je dis finalement, parce qu’en fonction du moniteur utilisé ET de la version de la distro Linux utilisée, il faut bidouiller les paramètres HDMI de config.txt pour arriver à ses fins (ses fins, c’est l’affichage de la mire en 4 couleurs au démarrage du RasPi, synonyme de « HOURRA!! »). Attention, le paramètre HDMI_SAFE semble cassé dans les dernières version de Rasbian, remontez vos manches et jouez avec les 4 autres paramètres HDMI en direct.
    C’est mieux si vous avez sous la main la documentation technique de votre moniteur, avec les résolutions et fréquences qu’il connait, sinon allez-y en aveugle à partir de la pire résolution (vga) et augmentez-la tant que le RasPi accepte.

    – au final, il existe 2 modèles de convertisseurs, qui existent néanmoins en différentes couleurs, qui doivent sortir de 2 chaînes de montage, mais vendus sous 3000 références différences. Le plus ancien ne convertit pas le son, le nouveau le fait. Tous les deux ont un carré épais à une extrémité où se cache l’électronique qui dé-numérise le signale (si je puis m’exprimer ainsi…).

    – attention, la prise HDMI n’est pas la prise mini-HDMI, le RasPi étant équipé d’une prise HDMI.

    – pour le prix le plus bas, privilégiez l’ebay anglais (http://ebay.co.uk/) qui est un portail vers Shenzen (livraison classique depuis la Chine: 3-5 semaines). Ne payez QUE par paypal pour pouvoir vous faire rembourser le cas échéant. Je paye 4,30 pounds (4,92 EUR) pour l’adaptateur le plus ancien (blanc en général, mais on peut le trouver en noir), livraison comprise. Pour le plus récent (noir en général, mais on comence à la trouver en blanc aussi), c’est 7,39 pounds (8,45 EUR) livraison comprise. Mots-clef pour la recherche: hdmi vga adapter. Rajoutez « audio » pour le dernier modèle.

    – en bonus, vous pourrez également utiliser votre convertisseur avec votre clef HDMI android (type MK802) pour pouvoir l’utiliser sur un moniteur VGA.

    my 2 cents…

    Répondre
  10. DRii

    pour une trentaine d’euros frais de port compris l’adaptateur hdmi/vga plus du cable vga car j’avais jeté le mien , sur Modmypi livré en 4 jours depuis l’angleterre

    Répondre
  11. Bounce

    Bonjour,

    Avez-vous du modifier le fichier config ?
    J’ai reçu l’adaptateur et quand je boot en VGA via l’adaptateur je n’ai rien à l’écran. En HDMI sur ma TV pas de pb.
    Si je boot sur ma TV en HDMI et qu’ensuite sans rien éteindre je branche l’adaptateur et le câble VGA cela fonctionne sur mon écran PC.
    Arfff….

    Répondre
    1. admin Auteur de l’article

      Bonjour
      Pour forcer la video en HDMI, ajoutez dans config.txt :
      hdmi_force_hotplug=1 pour passer en HDMI même si la détection ne fonctionne pas et
      hdmi_drive=2 pour que le son soit envoyé sur la prise HDMI si l’écran le supporte. A défaut, la sortie sera compatible DVI (sans son)
      Bon amusement
      François

      Répondre
  12. dem1980

    Bonjour,
    je reviens un peu sur cet article car il y a une « légende urbaine » (ou non ?) qui existe déconseillant d’utiliser un convertisseur hdmi vers vga qui utilise l’alimentation depuis la prise hdmi de le framboise.
    En effet, en cas de besoin trop important du convertisseur, cela peut casser une diode (référencée D1) de la framboise.
    C’est pour cela qu’il est conseillé d’utiliser un convertisseur hdmi vers vga qui dispose de sa propre alimentation.
    J’aimerai bien qu’un point puisse être fait là dessus car ne pas avoir besoin d’alimentation pour le convertisseur est bien plus pratique mais il ne faut pas que la framboise soit soumise à un risque.
    Merci !

    Répondre
    1. admin Auteur de l’article

      Bonjour dem
      Légende urbaine ? Si vous regardez le schéma https://framboise314.fr/docs/D1_HDMI.jpg vous verrez que l’alimentation qui est fournie sur la prise HDMI passe par une diode BAT54 (http://www.fairchildsemi.com/ds/BA/BAT54.pdf) qui est une diode Shottky. Ce composant supporte 200mA maxi et peut effectivement succomber si l’adaptateur consomme un courant proche de cette valeur et provoque une augmentation de la température de la BAT54.
      Pour être sur de pouvoir utiliser le convertisseur VGA en sécurité, il faut vérifier sa consommation et s’assurer qu’elle reste raisonnable (à mon avis moins de 100 mA ce qui dissipe 80mW dans la diode et devrait augmenter sa température d’une trentaine de degrés – calculs sommaires faits d’après la doc BAT54 : à vérifier).
      J’espère avoir répondu à votre question?
      Cordialement
      François

      Répondre
  13. Thomas Bedouret

    Bonjour,
    Après avoir récupéré un écran avec une sortie VGA, et ayant un adaptateur VGA>DVI, j’ai pensé intuitivement (et néanmoins naïvement), qu’un simple adaptateur DVI>HDMI suffirait… Malheureusement, ça ne marche pas, avis aux amateurs de montages foireux pleins d’adaptateurs ^^. ‘me reste plus qu’à investir dans un convertisseur digne de ce nom :/

    Répondre
    1. admin Auteur de l’article

      Bonjour Thomas
      avec un écran VGA, vous devez avoir un adaptateur DVI vers VGA. Le DVI et le HDMI sont strictement identiques, un simple adaptateur HDMI vers DVI ne comporte que des fils… Avez vous forcé la sortie video vers le HDMI ? Si le RasPi ne reconnait pas d’écran HDMI, il redirige automatiquement la vidéo vers la prise RCA (analogique). Avant de mettre vos adaptateurs en vente sur « Le bon coin » 😉 Essayez d’ajouter ces deux lignes à votre fichier /boot/config.txt puis rebootez le RasPi :
      hdmi_force_hotplug=1
      hdmi_drive=2
      Tenez moi au courant
      Cordialement
      François

      Répondre
      1. Thomas Bedouret

        Bonjour,
        Malheureusement, votre aide n’a pas solutionné mon problème; le moniteur affiche toujours ‘Aucun signal’… Je pense que le problème est le même qu’avec un simple adaptateur hdmi vga, ce n’est pas un convertisseur actif. Cela m’aurait étonné que l’on puisse contourner un dispositif contenant de l’électronique avec de simples adaptateurs ne contenant que des câbles… Merci quand même pour votre aides, je vais continuer à squatter un peu la tv du salon en attendant de recevoir mon coli ^^

        Répondre
  14. Yann

    Bonjour,

    Ne possédant pas d’écran HDMI j’ai acheté un adaptateur HDMI vers VGA (adaptateur HDMI-A male>VGA female de Delock ) que je branche sur le RASPI . Je relie ensuite l’adaptateur et l’écran de type VGA avec un câble VGA vers VGA . Lorsque je suis en mode commande ou sur le menu raspi-config la définition graphique est parfaite par contre lorsque je rentre startx et que je rentre sur le bureau graphique la définition graphique se dégrade très fortement : quasiment plus lisible . Pourrait on m’indiquer les solutions qui s’offrent à moi ?

    Merci à vous

    Répondre
    1. admin Auteur de l’article

      Bonjour Yann
      Les deux premières idées qui me viennent sont : Vérifiez l’alimentation (le passage en mode graphique augmente la conso.) et la deuxième : Diminuez la résolution en mode graphique… Si d’autres lecteurs ont des idées?
      Cordialement
      François

      Répondre
  15. Vincent

    Bonjour et merci pour toutes ces informations.
    La framboise ayant aussi une sortie RCA, y a t’il un moyen d’utiliser cette sortie pour afficher sur un moniteur avec VGA?
    Cordialement

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Vincent
      La RCA sort un signal analogique composite (sur un seul fil RGB et signaux de synchro H et V)
      Cette sortie peut uniquement être connectée à une prise RCA jaune sur un téléviseur
      ou sur un adaptateur RCA/Péritel (prise jaune également)
      Alors que la VGA est analogique mais avec des signaux séparés RVB.
      Une possibilité est d’utiliser un convertisseur HDMI ==> VGA
      Il contient un circuit qui récupère les signaux numériques HDMI et les convertit en VGA.
      Cordialement

      Répondre
  16. Ludovic

    Bonjour,
    J’ai un vieil écran-plat (une dizaine d’année) de la marque bluesky, dont j’aurais voulu raccorder en 2nd écran avec mon ordinateur portable DELL XPS 15 (3 ans) et bien malheureusement je n’ai qu’un port HDMI pour connecter à une autre source audio/vidéo.
    L’écran en question n’a qu’un seul port VGA pour le connecter.
    C’est pourquoi j’ai acheter ce câble de connexion à prix dérisoire: http://www.amazon.fr/dp/B00L11IPU4/ref=pe_386181_37038081_TE_3p_dp_1
    qui transforme l’HDMI en VGA.
    Lorsque je branche le câble l’écran ne s’allume pas il reste noir…
    J’arrive pourtant très bien à faire passer mon PC sur un écran de télé plutôt moderne.

    Je suis complétement bloqué et j’aimerais avoir un coup de main là dessus, je voulais savoir si le câble transmet bien les infos?
    Si l’écran est capable de supporter la vidéo de mon PC portable?

    Merci de votre aide !

    ps : ma carte vidéo est une NVIDIA GE FORCE GT 525M

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour
      Difficile de répondre car ils ne disent pas vraiment ce que fait ce câble. Un autre câble qui ressemble fortement est décrit comme « Ce câble HDMI vers VGA connecte vos appareils HDMI, HDTV à votre moniteur (pas à partir de votre PC ou ordinateur portable). Les appareils HDMI sont entre autres : systèmes Playstation, récepteur HDTV, projecteur, récepteur A/V, lecteur de DVD, etc. Ce câble les connectent à votre moniteur. Note : pour que ce câble fonctionne, les appareils doivent disposer d’une carte vidéo prenant en charge la sortie numérique via votre port VGA. Veuillez consulter le manuel de votre appareil afin de vous assurer que votre carte vidéo dispose de cette capacité. »
      franchement… je ne comprends pas trop ce que ça raconte… mais ça semble dire que l’appareil HDMI ne peut pas être un PC ou un ordinateur portable (donc surement pas non plus un Raspberry Pi?).
      Il est indiqué « sans alimentation » or la conversion HDMI (numérique) vers VGA (analogique) implique l’utilisation d’un circuit convertissant le Num en Ana…
      Cordialement
      François

      Répondre
      1. Ludovic

        Je viens aussi de regarder les commentaires sur ce câble et les acheteurs disent que ce câble ne fonctionne pas c’est trop bon marché!
        même des utilisateurs de Raspberry Pi s’en plaignent!
        Merci de votre aide en tout cas!

        Bien cordialement
        ludovic

        Répondre
  17. djano

    Bonjour,

    Je possède un raspberry pi 2.
    Je tente d’afficher l’image sur un écran panasonic qui n’a pas d’entrée HDMI.
    J’ai un donc un câble avec hdmi d’un côté et DVI de l’autre. Avec mon pc portable cela fonctionne parfaitement..
    Mais avec mon Raspberry j’ai aucun affichage…
    Avez vous une idée ?

    Merci d’avance.

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Djano
      vous branchez bien le câble HDMI AVANT de démarrer le Raspberry Pi ?
      sinon la sortie par défaut est la sortie analogique et rien ne s’affiche sur le terminal 😉
      cordialement
      François

      Répondre
      1. Djano

        Bonjour François,

        en effet, je branche bien le cable HDMI avant,
        Le problème provient en fait de la résolution envoyé sur la télé, la carte HDMI étant manquante j’affiche l’image via un cable HDMI vers DVI.
        En modifiant mon fichier de config.txt sur ma carte SD avec le paramètre: « hdmi_safe=1 » cela fonctionne mais la qualité de l’image est vraiment bof…
        Pour info, je fais tourné Openelec dessus.
        il devrait y avoir un paramètre pour fixé la résolution à 720p…

        Merci de votre aide

        Répondre
  18. amest

    Bonjour,
    (merci pour cette page très instructive)

    J’ai commandé un adaptateur VGA chez un vendeur d’Amazon
    L’adaptateur ne fonctionne pas, sur mon Raspberry Pi 2 B, et pas plus sur mon Gigabyte Brix.

    Problème : Maintenant, en HDMI-DVI, le Raspberry n’affiche plus la couleur rouge (même après réinstallation de Raspbian)
    Ai-je pu endommager le circuit vidéo avec cet adaptateur ?
    (Ouf, le Gigabyte fonctionne encore en HDMI-DVI)

    Moralité. Poubelle ces adaptateurs ?

    Le vendeur me raconte des salades :
    « Nous voudrions savoir si vous avez réglé votre ordinateur en deuxième mode de sortie ? Et aussi il faut régler l’écran de vga en mode vga . »

    Merci de vos lumières 🙂
    Bien cordialement. Alain

    Répondre
    1. François MOCQ Auteur de l’article

      bonjour
      j’ai utilisé deux de ces adaptateurs avant de passer au DVI et HDMI
      l’un d’eux a rendu l ame
      SI vous n’avez plus de rouge ce doit être la sortie R de la VGA qui est HS
      (DAC, soudure, connection???)
      ce n’est certainement pas vous qui avez endommagé le circuit mais un défaut
      certains vendeurs jouent le jeu pas le votre apparemment
      vous pouvez laisser ses coordonnées pour avertir les futurs acheteurs 😉
      cordialement
      François

      Répondre
      1. amest

        Bonjour François,
        Merci pour votre réponse.

        Le problème, c’est que je n’ai plus de rouge en rebranchant le Raspberry avec l’adaptateur HDMI vers DVI comme avant.
        J’ai réinstallé entièrement Raspbian.
        Ca ne peut provenir que du signal vidéo envoyé par le Raspberry.

        Au démarrage :
        http://www.aidewindows.net/images/raspberry/raspberry-pb-color-red.jpg
        Et sur le Bureau (Raspbian)
        http://www.aidewindows.net/images/raspberry/raspberry-pb-color-red1.jpg

        Le vendeur m’a proposé de me renvoyer un adaptateur, mais c’est cuit maintenant 🙁

        Alain

        Répondre
        1. François MOCQ Auteur de l’article

          Bonjour Alain
          c’est difficile à comprendre car en HDMI (et DVI) on a des canaux numériques et le code du rouge arrive de la même façon que le vert ou le bleu.
          je n’arrive pas à expliquer qu’il ne manque que le rouge… ??
          cordialement
          François

          Répondre
          1. amest

            Bonjour François,
            Tu me rassures d’un certain sens 🙂

            Je ne m’explique pas non plus pourquoi :
            L’affichage sans le rouge se fait sur mon écran Samsung 22 pouces (1680 x 1050)
            Mais si je branche le Raspberry sur un écran LG 20 pouces (1600 x 1200) ou Philips 19 pouces (1280 x 1024) je n’ai pas d’affichage du tout.
            Il devrait reconnaître le changement d’écran au démarrage pourtant.

            Evidemment, j’ai essayé avec deux cables HDMI différents.

            Cordialement.
            Alain

            Répondre
  19. amest

    Bonjour à tous,

    Suite de mon problème évoqué ci-dessus :
    J’avais donc commandé un adaptateur VGA – HDMI sur Amazon :
    http://www.amazon.fr/gp/product/B00F6RZZMU/
    Les vendeurs sont souvent différents. Le mien s’appelait : glück-express

    Comme je l’explique ci-dessus :
    L’adaptateur reçu ne fonctionnait pas
    Pire, en rebranchant le Raspberry avec un adaptateur DVI-HDMI, je constatais que la couleur rouge de l’écran ne s’affichait plus.
    Je ne sais pas si c’était lié à un endommagement causé par l’adaptateur VGA défecteux
    Un problème semblable avec le Raspberry est évoqué ici :
    https://www.raspberrypi.org/forums/viewtopic.php?f=28&t=30634

    En tout cas, le vendeur m’a proposé de me renvoyer (gratuitement évidemment) un autre adaptateur VGA – HDMI.
    Et celui-ci fonctionne.
    Et j’ai toutes mes couleurs en branchant le Raspberry avec cet adaptateur VGA avec mon écran 19 pouces. Et c’est tout ce que je voulais.
    (je n’ai pas réessayé avec l’adaptateur DVI-HDMI)

    Donc, tout va bien 🙂

    Merci à François pour son site et cette page bien utile.

    Bien cordialement

    Alain

    Répondre
  20. sly42

    bjr. J’ai pour ma part une sortie Displayport femelle que j’ai voulu connecter à un HDMI femelle de la TVHD. J4 En fasant les tests je me rend compte que la dimension d’écran TVHD ne s’ajuste pas automatiquement

    Répondre
  21. sly42

    bjr. J’ai pour ma part une sortie Displayport femelle que j’ai voulu connecter à un HDMI femelle de la TVHD. J’ai donc acheté un cable Displayport 1.2 mâle vers HDMI 1.3 mâle (plaqué or) (valeur 13 € sur web)
    1) En faisant les tests je me rend compte que la dimension d’écran TVHD ne s’ajuste pas automatiquement sous Windows 7 (qualité et audio fonctionne). Par contre tout se règle automatiquement avec Linux.
    2) Je vais refaire le test de VGA vers VGA avec Windows 7 mais sous Linux je ne rescend pas de différence de qualité.
    3) Linux intègre t il des extensions supplémentaires automatiques pour le miroring (duplication) d’écran ?
    4) j’ai hésité sur le matos avec un adaptateur actif ou passif de Displayport vers HDMI : cela aurait t il amélioré la qualité audio video ?
    5) enfin sinon j’aurais voulu monter un media center avec un Rasberry Pi et un HDD qui aurait eu une entrée femelle Displayport ou VGA (pour relier mon notebook si besoin) et une sortie femelle HDMI pour aller à la TVHD). Cela m’aurait il couter plus cher de beaucoup ? est-ce difficile à monter et paramétrer ?

    Merci pour vos reponses

    Répondre
    1. sly42

      Cela vient il aussi du fait que ma résolution portable est en max à 1280 x 800 en 60Hz alors que la TVHD sera en 1920 x 1080 en 60Hz ?
      Sur les Rasberry ou Arduino il y a quelle performance de carte graphique video ?

      Répondre
  22. Noel Blanc

    Bonjour,
    J’étais à deux doigts de jeter le convertisseur hdmi vers vga à la poubelle fraîchement reçu. Ne connaissant rien à linux, je suis tombé par hasard sur cette page expliquant TOUT ce qu’il faut savoir sur le sujet et surtout la modification du fichier /boot/config.txt .
    Je vous cite de nouveau pour essayer de m’en souvenir :
    « Pour forcer la video en HDMI, ajoutez dans config.txt :
    hdmi_force_hotplug=1 pour passer en HDMI même si la détection ne fonctionne pas et
    hdmi_drive=2 pour que le son soit envoyé sur la prise HDMI si l’écran le supporte. A défaut, la sortie sera compatible DVI (sans son) ».
    Mon vieux Pi512B de 2011 reprend du service grâce à vous !
    Merci
    Ps:
    Avec votre permission, je voudrais signaler la page suivante traitant du recyclage des vieux pi :
    http://raspberry-pi.developpez.com/actu/89156/Recyclez-vos-vieux-Raspberry-en-ordinateurs-educatifs-pour-les-enfants-maliens/
    Encore merci.

    Répondre
  23. POUPRY Damien

    Bonjour,
    J’ai lu votre petit tutoriel (si je puis l’appeler ainsi), je me permet de mettre un petit commentaire car je rencontre un phénomène pour le moins étrange…

    je m’explique, je dispose d’un raspberry pi 2 B et un écran LCD disposant d’un unique port VGA.
    J’ai commandé et reçu un convertisseur HDMI (sortie du PI) -> VGA.
    cependant je branche le tout et paf ça ne marche pas.

    alors j’essai sur ma télé disposant de ports HDMI et d’un VGA et la tout fonctionne en HDMI et avec le convertisseur VGA.
    alors je rebranche mon écran LCD et miracle ça marche!
    Alors je chahute un peu mon PI (j’aime bien comprendre) et je le débranche, Le PI étant toujours branché a l’écran, une fois remis sous tension plus d’image.
    alors je rebranche en hdmi sur ma TV et hop l’image apparaît
    Je rebranche sur l’écran, et cette fois l’image arrive également.

    Du coup je recoupe le jus sur le PI et le remet, mais la plus d’image.

    Moralité et j’aimerais avoir vos avis: dois-je systématiquement branché mon PI en HDMI pour utilisé mon convertisseur, ou avez vous une autre idée?

    Merci pour vos réponses qui seront je pense très enrichissante!

    Bien cordialement

    Damien

    Répondre
    1. Noel Blanc

      Bonjour Damien,
      J’avais le même souci, j’avais fait le même constat et fait les mêmes manipulations.
      Solution qui a marché pour moi : config.txt.
      Avez vous modifier le fichier config.txt pour forcer la sortie du signal video sur la prise HDMI ? voir plus haut.
      Salutations

      Répondre
  24. Ping : Raspberry Pi | Pearltrees

  25. bulle

    bonjour à tous,
    un grand merci pour la modif dans la fichier config.txt.
    ça s’affiche enfin sur mon écran de pc avec le convertisseur hdmi > vga…
    Grâce à vous je vais pouvoir passer à l’étape suivante.
    🙂

    Répondre
  26. Ping : RPi - jcb2 | Pearltrees

  27. Ping : Hardware | Pearltrees

  28. Vincent

    Bien !!!
    Cela vas bien me servir !!!
    Comme cela, plus la peine d’émer**** la famille avec mon RSB PI et de me bousiller les yeux avec une télé géantissime !!!!

    Merci

    Répondre
    1. François MOCQ Auteur de l’article

      Bonsoir Vincent
      vérifiez quand même si vous pouvez les avis des acheteurs. Certains adaptateurs ont une durée de vie réduite, sans doute due à un sous-dimensionnement de certains composants.
      cordialement
      François

      Répondre
  29. lacroix

    Bonjour je m’appeler tyron j’ai un adaptateur dvi je l’ai branché a mon moniteur et le cable hdmi a ma ps4 mais l’ecran reste noir que puis-je faire

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour
      Bon, ce n’est pas un site sur la PS4 mais on peut voir ça…
      Je vous dis ce que j’ai compris :
      – Vous avez un moniteur avec une entrée DVI
      – Vous avez connecté un adaptateur DVI <=> HDMI sur la prise DVI du moniteur
      – Vous avez connecté un côté d’un câble HDMI sur l’adaptateur DVI <=> HDMI
      – Vous avez connecté l’autre côté du câble HDMI sur la PS4
      j’ai tout bon ?
      Avez vous essayé l’ensemble moniteur + adaptateur + câble sur autre chose ? Un Raspberry Pi, par exemple 🙂 pour vérifier que ça fonctionne ?
      Les caractéristiques du moniteur sont-elles compatibles avec la sortie de la PS4 ?
      Ah ? on va faire un tour sur Google en recherchant PS4 HDMI DVI
      et on trouve des trucs comme celui-ci que je vous laisse regarder…
      https://youtu.be/EQfpirhnIBE
      Je ne sais pas si vous aurez la solution à votre problème… mais je ne peux pas faire plus n’ayant pas de PS4
      Appuyez sur le bouton et maintenez appuyé, ça bippe une fois ne relachez pas la pression jusqu’au bip suivant…
      ca va « peut-être » marcher
      votre PS4 doit envoyer du 1080p à l’écran et celui-ci ne sait pas traiter ce signal….
      à tester 😉
      Bin oui, des Raspberry Pi j’en ai plein mais pas de PS4 à la maison 😀
      cordialement
      François

      Répondre
  30. rastafioul

    Bonjour,
    comme d’habitude quand je cherche quelque chose sur le rasperry, je tombe sur framboise314. Est-ce dû au moteur de recherche ou bien que ce site est vraiment une mine d’information? 😉

    Ma question est la suivante:
    La qualité audio du jack sur le RPI etant p###rie, je pensais utiliser le son provenant de l’HDMI lequel fonctionne bien d’après mes tests.

    Je ne peux pas voir d’ecran affecté au RPI pres de la chaine Hifi donc pensais utiliser un adaptateur incluant une prise « jack audio out » seul pour eviter d’acheter un ecran et d’en avoir un qui traine inutilement dans cette pièce.

    Est-ce possible?

    configuration: raspberry pi premiere generation, son jack en sortie sur la chaine hifi, vlc en acces web par l’intermediaire de « vlc mobile remote » sur android

    Répondre
    1. François MOCQ Auteur de l’article

      🙂 c’est normal framboise314 est le site francophone le plus visité (pub)
      pour sortir le son plusieurs possibilités
      effectivement le son PWM dispo sur la prise « analogique » est pourri (n’ayons pas peur des mots)
      il y a plusieurs solutions, un adaptateur HDMI => VGA par exemple avec une sortie son. Mais le mystère c’est toujours comment ils extraient le son et quelle sera la qualité obtenue
      j’ai même trouvé http://www.lightinthebox.com/fr/1080p-hdmi-v1-3-male-a-3-rca-audio-video-av-adapter-noir-cable-5-pi-1-5-m_p1493494.html?currency=EUR&litb_from=paid_adwords_shopping&utm_source=google_shopping&utm_medium=cpc&adword_mt=&adword_ct=138476785578&adword_kw=&adword_pos=1o6&adword_pl=&adword_net=g&adword_tar=&adw_src_id=2141113852_660736949_35931005440_pla-256312043906&gclid=Cj0KEQjwqfvABRC6gJ3T_4mwspoBEiQAyoQPkezgdxWWcLkWJ8YxtAxY71RhhLvaVc75UZMfqxC60mkaAiL-8P8HAQ
      à 3.91 euros… mais je n’ai pas testé.
      sinon il y a des cartes DAC (j’ai une HifiBerry) et les résultats sont bluffants
      je teste actuellement Sparky de Audiophonics
      un article bientôt sur framboise314
      bon dimanche
      cordialement
      François

      Répondre
  31. rastafioul

    Il semble que le cable ne fasse pas de conversion donc je ne vais pas tenter.
    belle indication pour l’hifiberry, j’avais deja regardé mais comme c’est un des premiers RPI, il m’a semblé qu’il manquait de broches GPIO, en tout cas pour ceux des chinois que j’avais trouvé.

    Je vais regarder aussi avec le convertisseur hdmi->vga+audio.

    Merci beaucoup et bonne continuation.

    Répondre
  32. Gael

    Bonjour
    j’essaye cette manip mais je n’arrive pas a faire le connecte root ?

    Vous devez connecter votre recalbox sur un écran DVI mais vous obtenez un écran noir ?

    Alors éditez le fichier config.txt, et commentez la ligne
    hdmi_drive=2
    avec un # :
    #hdmi_drive=2

    Depuis recalbox v4.0.0, la partition /boot est en read-only (lecture seule).
    Donc, avant de pouvoir éditer le fichier config.txt, vous devez monter la partition /boot avec des droits de lecture-écriture.
    Connectez-vous en accès root, puis saisissez la commande suivante : mount -o remount, rw /boo

    https://github.com/recalbox/recalbox-os/wiki/Connectez-votre-recalbox-%C3%A0-un-%C3%A9cran-DVI-(FR)

    Répondre
  33. carber

    bonjour
    j’ai un raspbery 3 connecter avec un convertiseur hdmi vga qui marche bien avec mon ecran pc j’ai ajouter une cable jack entre convertiseur et le raspbery mais je n’est pas de son est ce que il y a une configuration a faire pour avoir du son svp

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour
      regardez la doc de votre adaptateur mais normalement le jack qui est sur l’adaptateur HDMI-VGA est une SORTIE !
      l’adaptateur extrait le son transmis en numérique sur les canaux HDMI et le sort en analogique sur cette prise.
      Vous devez donc relier des haut parleurs amplifiés (des HP prévus pour PC conviennent) à cette sortie
      Si vous avez relié la sortie son du Raspi et cette autre sortie son… tout ce qu’il faut souhaiter c’est que ça n’a pas fait de dégats…
      tenez moi au courant
      cordialement
      François

      Répondre
  34. Bala

    Bonjour
    Voilà jai récupérer un haut parleur et jai souder a une fiche jack brancher sur raspberry 3 il y a du son mais faible vraiment malgré jai augmenter le son sur système y a quelque chose que jai mal fait ou rater car je cherche une solution pour faire un mini écran coller au mure avec un petit bafle coller dernière pour faire sortir du son comme un systeme de réveille

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour
      La sortie son du Raspberry Pi est comme celle du PC il faut connecter un haut parleur amplifié. Le signal n’a pas assez de puissance pour attaquer un HP.
      Vous trouvez des petites enceintes bluetooth qui ont un jack elles font l’affaire pour pas trop cher
      Cordialement
      François

      Répondre
      1. Bala

        Oui mais sans fils je crois ça dois être charger
        Moi je cherche un mini truc fix dernier l’écran et cet écran est fixer au mur car le son il va se declancher sur certain heurs tous les jour

        Répondre
        1. François MOCQ Auteur de l’article

          oui il y a une batterie mais comme vous avez un Raspberry Pi, vous branchez le câble USB sur une sortie du RasPi et ça alimente l’enceinte. En plus elles ont une entrée jack que vous reliez à la sortie son…
          on en trouve pour moins de 20€ en grande surface

          Répondre
  35. Bala

    Bonjour je me retrouve face un petit souci jai récupérer mini bafle souder a une prise jack relierer a mon raspbery le son sort de la bafle en mini malgré jai augmanter dans raspbery . d’où ça vient le souci
    Est ce que vous pouvez me conseiller un matériel mini pour faire sortir du son dans un mini écran PC qui est fixer au mure il faut que le bafle sous petit pour le cacher dernière écran jai penser passer par des écran TV HDMI mais c’est grand ce que je cherche c’est pour un écran 17 pouces

    Répondre
  36. laurent

    bonjour
    j ai un probleme de compatibilité avec mes retropie
    selon la version cela fonction ou j ai un ecran noir
    sur mon ecran 7 pouces qui dispose d un connecteur hdmi,vga,analogique
    auriez vous une solution a cela
    svp

    Répondre
  37. Revêtu.GEII

    Bonjour
    Je suis étudiant en première année de GEII et j’utilise ma Raspberry Pi pour mon projet. N’ayant pas d’écran HDMI mais un vieil écran Acer qui comporte seulement une entrée VGA, j’ai acheté un convertisseur Aukey HDMI mâle-VGA femelle sur Amazon. Quand je branche la raspberry sur le convertisseur l’écran n’affiche rien et reste noir…
    Y-a-t-il une config à changer pour que ça marche ? Ou l’adaptateur n’est pas compatible avec la raspberry ?
    Merci d’avance

    Répondre
  38. Mike

    Bonsoir à tous,

    je sèche sur un problème avec mon écran (dell P1911) qui lorsque je lance recalbox () reste noir.
    Malgré que le sujet date si je pouvais avoir une réponse à mon problème ça m’aiderait grandement.

    Je passe par le port DVI de l’écran via un adaptateur dvi/hdmi comme mentionné dans l’article, en y branchant mon cable hdmi que je connecte au raspberry pi 3 b+.

    A savoir qu’en passant directement via ma tv (hdmi/hdmi) je n’ai aucun problème, recalbox se lance sans problème.

    J’ai testé l’écran directement via ma tour pc et en utilisant l’adaptateur et cable hdmi aucun problème j’ai l’image.

    Mais dès que je passe par l’écran et le raspberry que je le met en marche ecran noir, malgré les divers changements effectués dans le config.txt (hdmi_safe, hdmi_drive…), formatage de la carte sd et remise à jour de l’image.

    Au lancement via l’écran pc j’ai tout de même ce message :
    « La synchronisation d’entrée actuelle n’est pas pris en charge par l’affichage par le moniteur. Veuillez changer votre synchronisation d’entrée en 1440×900@60Hz ou toute autre synchronisation mentionnée par le moniteur selon les caractéristiques du moniteur ».

    J’ai essayé de changé le hdmi mode et groupe pour forcer ce format mais rien.

    Si vous avez une idée je suis preneur car là je vois pas du pourrait venir le problème.

    Répondre
      1. Mike

        Bonjour
        Oui j’ai bien mis les différents modes cités.

        J’ai testé sur un autre écran aussi via dvi (cela marque pas de signal).
        Je me demande si cela ne vient pas de l’adaptateur dvi qui marche tout de même quand je branche l’écran à ma tour pc mais pas via le raspberry.
        Je vais peut être me tourner vers ce type de cable pour voir si cela peut résoudre le problème.
        https://www.amazon.fr/AmazonBasics-C%C3%A2ble-Adaptateur-HDMI-vers/dp/B014I8UL8U/ref=asc_df_B014I8UL8U/?tag=googshopfr-21&linkCode=df0&hvadid=106796343001&hvpos=1o1&hvnetw=g&hvrand=5710180970962295698&hvpone=&hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=9056139&hvtargid=pla-187910164619&psc=1

        Répondre
  39. Mike

    Bon finalement ma conjointe a pu récupérer un écran auprès de son entreprise. Un dell 19 pouce très similaire à celui que j’avais, et là ça a marché sans problème. Donc je ne vois pas trop d’où ça a pu bloqué avec les 2 que j’avais testé.

    Je vais pouvoir sereinement avancer dans mon projet de bartop 🙂

    Merci en tout cas pour votre aide.

    Répondre
  40. Ping : Du son pour le Raspberry Pi 400 : USB, Bluetooth, Dacberry 400S et Hifiberry DAC+ - Framboise 314, le Raspberry Pi à la sauce française....

Laisser un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Complétez ce captcha SVP *

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.
