Multimètre automatique Kkmoon HT118A

Mon vieux multimètre montrant des signes de vieillissement (et de protestation suite aux mauvais traitements que je lui ai infligé), j’ai cherché un nouveau « compagnon » pour m’assister lors des dépannages. J’ai bien aimé celui-ci trouvé chez Kkmoon, le multimètre automatique HT118A. Pour moi l’avantage de ces modèles récents, c’est qu’il suffit de se positionner sur le type de valeur à mesurer et il se débrouille pour régler l’échelle. Cerise sur le gâteau il illumine les connecteurs sur lesquels il faut brancher les sondes.

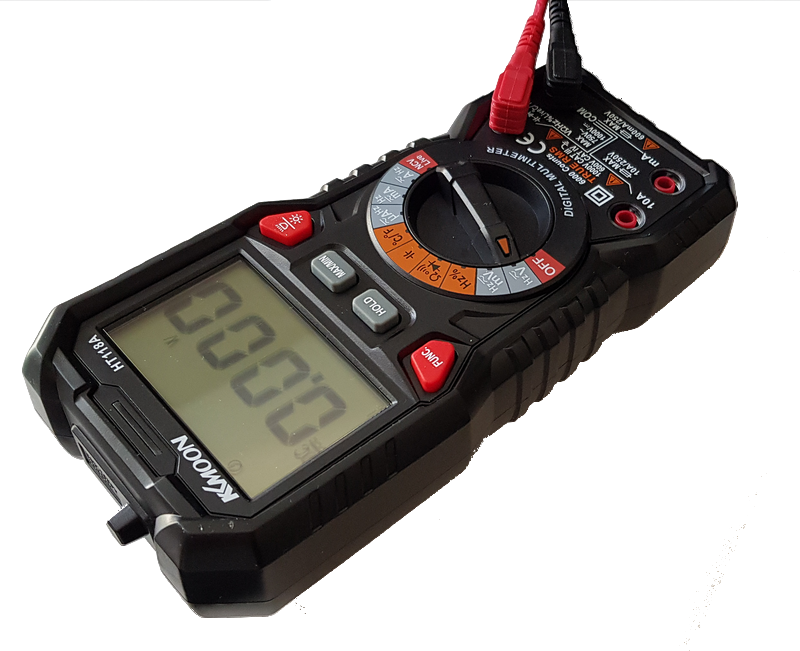

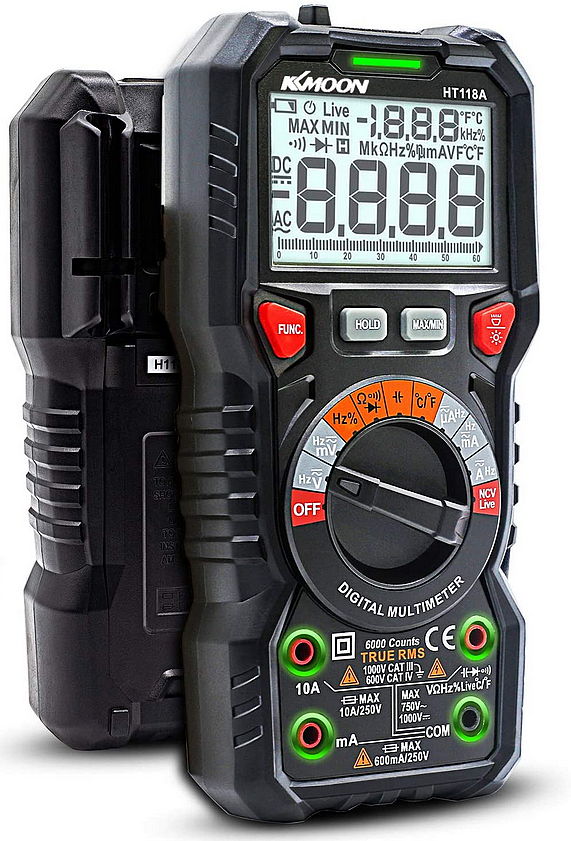

Le multimètre automatique Kkmoon HT118A

Ce multimètre est livré avec un jeu de sondes et un thermocouple pour la mesure des températures. La vidéo ci-dessous vous montre le déballage et les premiers tests. L’article revient plus en détails sur tout cela.

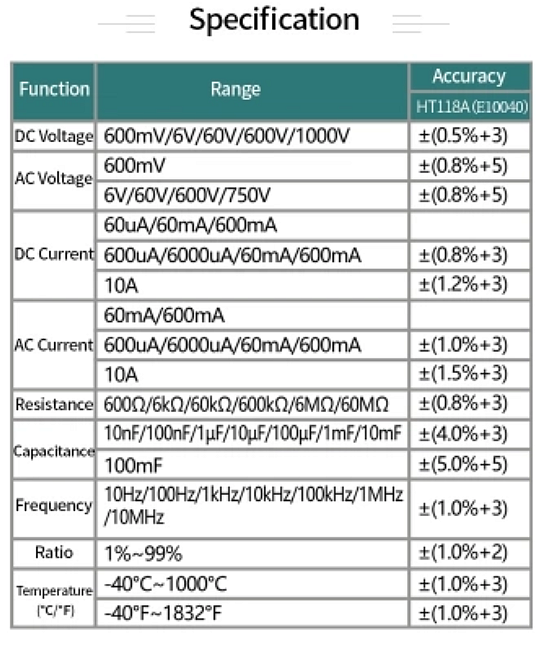

Caractéristiques du multimètre

Ce multimètre a l’avantage de nécessiter simplement quelle valeur on veut mesurer.

Multimètre KKMOON HT118A  sélecteur de fonctions

On a une gamme Volts, une gamme mV etc… Il suffit de se mettre sur la gamme et de faire la mesure, le multimètre va gérer seul la valeur et optimiser son affichage. Il fait la mesure sur 6000 points, ce qui donne une précision intéressante.

  • Affichage : écran LCD avec rétroéclairage
  • Bande passante : 1kHz
  • Indice de sécurité: EN61010-1, -2-030 EN61010-2-033, EN61326-1 CAT III 1000V, CATIV 600V
  • Tension CC: 60mV/600mV/6V/60V/600V/1000V
  • Tension CA: 60mV/600mV/6V/60V/600V/750V
  • Courant continu : 600µA/6000µA/60mA/600mA/6A/10A
  • Courant alternatif : 600µA/6000µA/60mA/600mA/6A/10A
  • Résistance : 600Ω/6kΩ/60kΩ/600kΩ/6mΩ/60MΩ
  • Capacité : 10nF/100nF/1µF/10µF/10µF/100µF/1mF/10mF/100mF
  • Fréquence : 10Hz/100Hz/1kHz/10kHz/100kHz/1MHz/10MHz
  • Rapport cyclique : 1 ~ 99%
  • Température: – 40 à ~ 1000 °C
  • Alimentation : 2 piles AA (non incluses)
  • Taille de l’écran : 59*36mm
  • Taille de l’appareil : 88x58x188mm
  • Poids de l’appareil : 417g
  • Taille de l’emballage: 20.5x13x6cm

Présentation

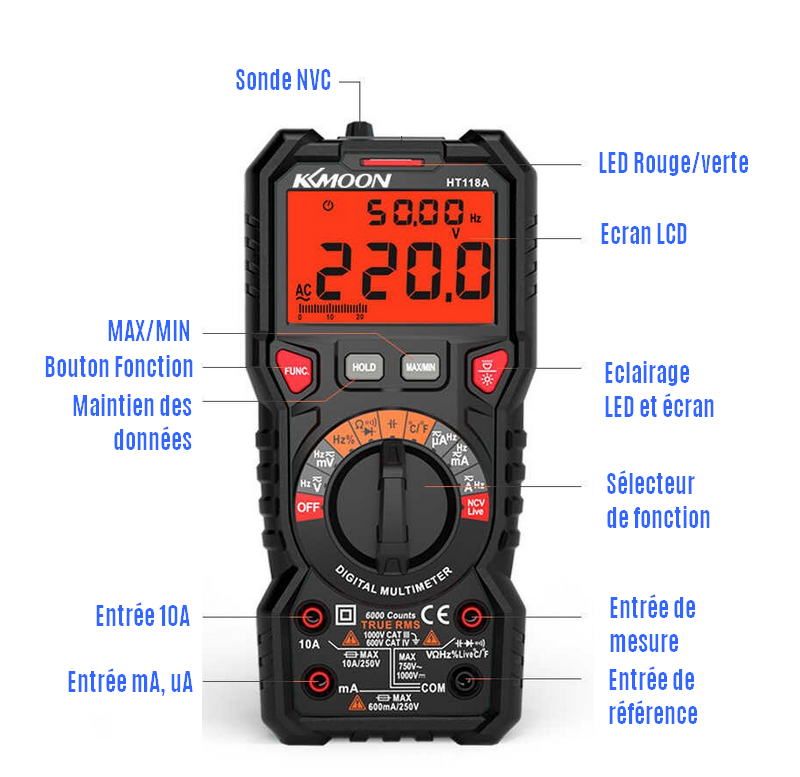

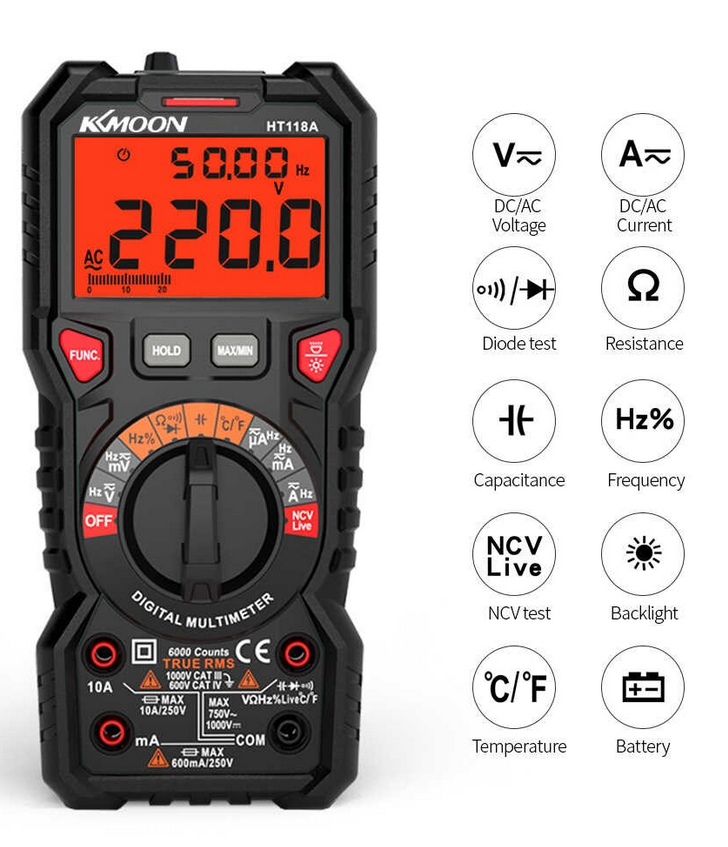

multimètre automatique KKMOON HT118A face avant

Face avant

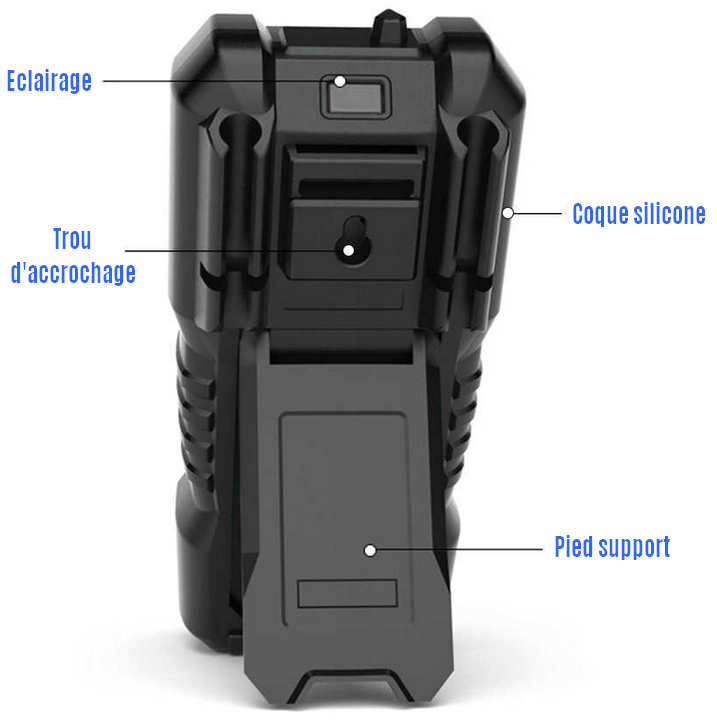

multimètre automatique KKMOON HT118A face arrière

Face arrière

multimètre automatique KKMOON HT118A fonctions du sélecteurPositions du commutateur

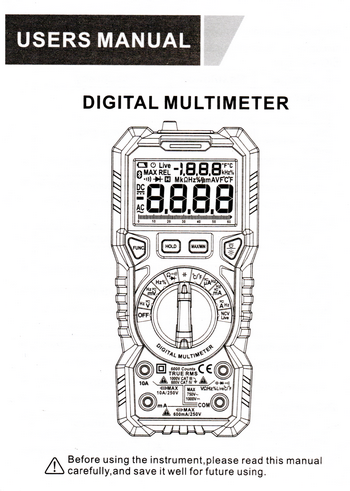

Notice du multimètre automatique HT118A KKMOON

Cliquez pour télécharger la notice

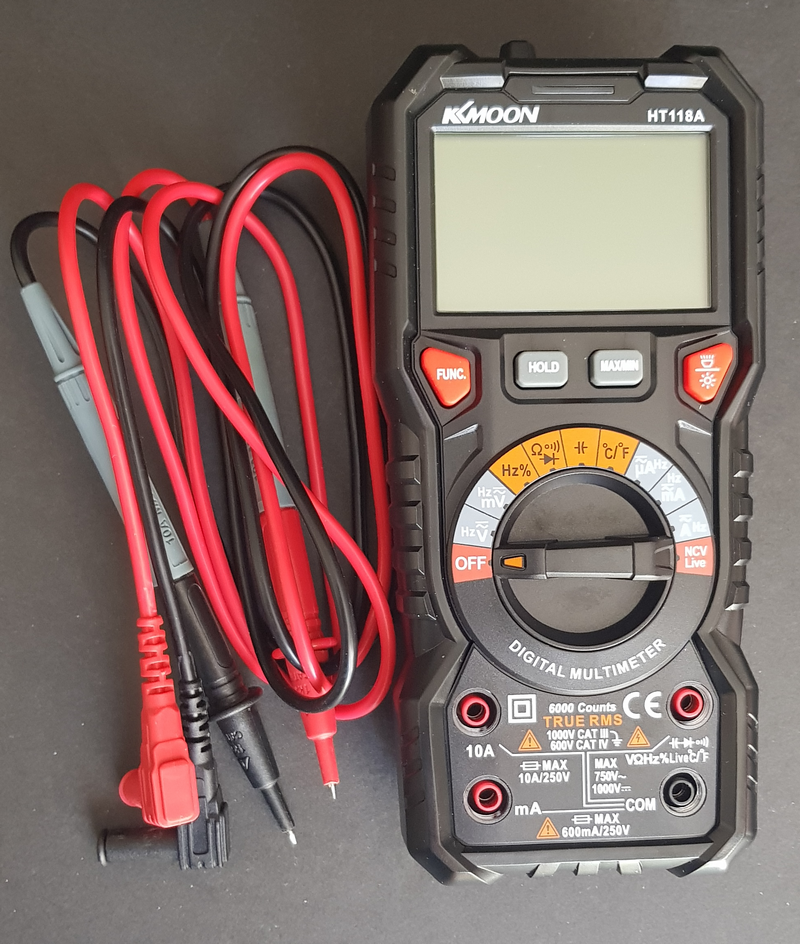

multimètre automatique KKMOON HT118A sondes de mesure

Le multimètre avec ses sondes. Bon point : la taille réduite de la zone dénudée des pointes de touche. Cela évite de toucher par inadvertance des points sous tension à proximité. Attention néanmoins à ne pas faire glisser la pointe, sur les PCB actuels les contacts sont très proches…

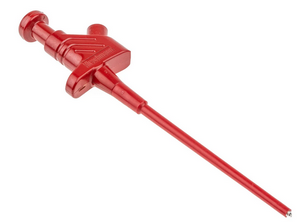

Pour ma part j’ai également une paire de fils avec des fiches banane de 4mm qui se connectent dans les bornes de l’appareil, avec de l’autre côté des « grip-fils » ce qui peut dans certains cas libérer les mains.





Fonctions

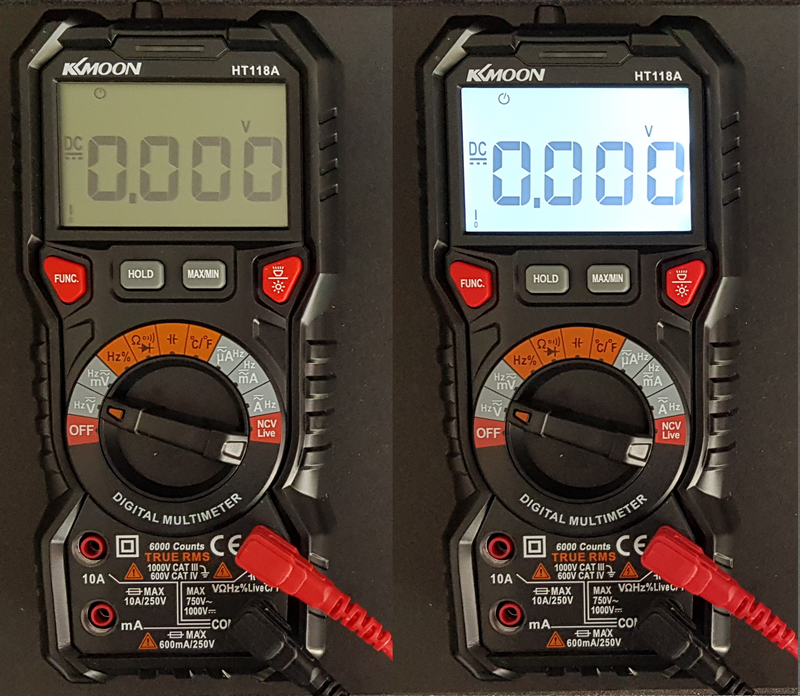

multimètre automatique KKMOON HT118A afficheur LCD multimètre automatique KKMOON HT118A rétroéclairage

L’affichage est de grande dimension et visible sous des angles pratiquement rasants.

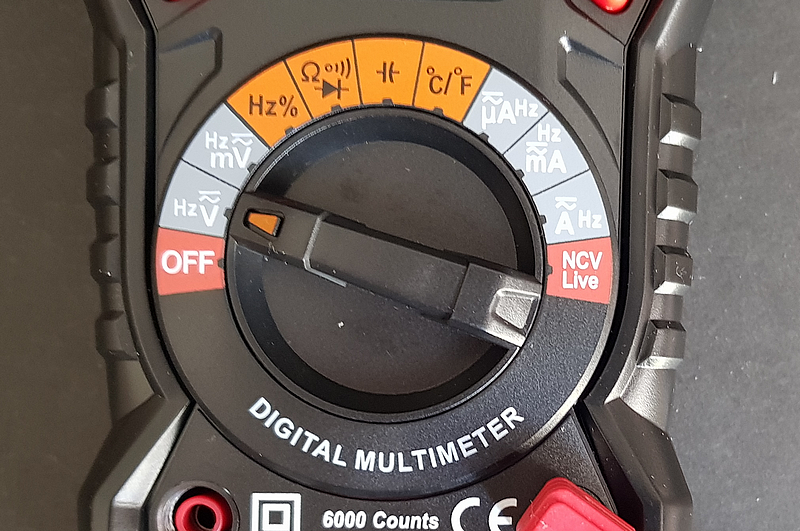

multimètre automatique KKMOON HT118A sélecteur de fonctions

Le sélecteur est simplifié du fait de la gestion automatique des gammes. Le positionnement est franc et un bip accompagné du clignotement des bornes à connecter avertit l’utilisateur.

Bornes de connexion

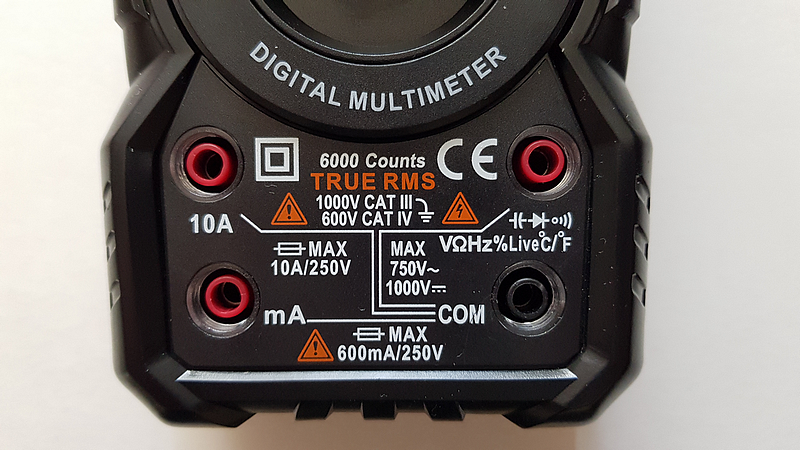

multimètre automatique KKMOON HT118A bornes d'entrée

Les entrées sont correctement repérées, ce repérage est doublé par le clignotement des LED pour indiquer le bon choix de bornes à connecter. (voir dans la vidéo)

Touches de fonction

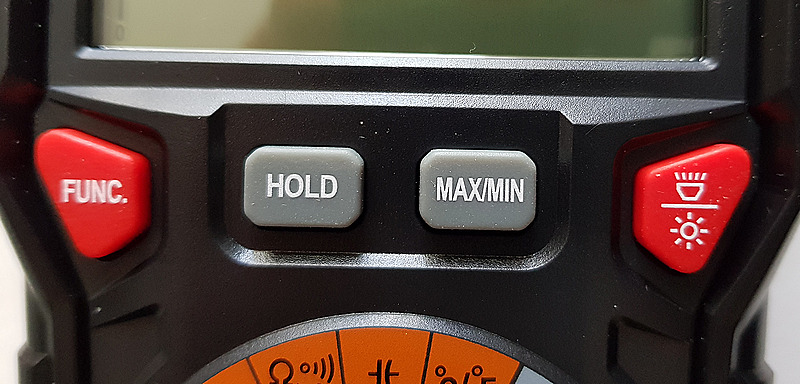

multimètre automatique KKMOON HT118A boutons de fonction

Au dessus du sélecteur 4 touches. De gauche à droite :

  • FUNC. Touche de fonction. Quand il y a plusieurs possibilités de mesure pour une position du sélecteur, cette touche permet de choisir. Exemple sur la mesure de tension V, la touche FUNC. permet de passer de DC à AC.
  • HOLD Un appui sur cette touche bloque la valeur lue. un  H  s’affiche sur l’écran. Appuyer à nouveau sur HOLD pour reprendre la mesure.
  • MAX/MIN Lorsqu’on appuie sur cette touche, on passe en mode affichage de la valeur maxi. MAX s’affiche au dessus de la mesure. Si on appuie à nouveau on affiche la valeur mini et MIN s’affiche au dessus de la mesure. Appuyer sur cette touche plus de 2 secondes pour revenir à une valeur normale.
  • Lumière Un appui bref allume l’éclairage du fond de l’écran. Un nouvel appui bref éteint la lumière de l’écran. Si vous n’appuyez pas, la lumière s’éteint après environ 10 secondes. Pour allumer la lumière située sous le boîtier (image ci-dessous) Appuyez plus de 2 secondes.
    Appuyez de nouveau 2 secondes pour éteindre.

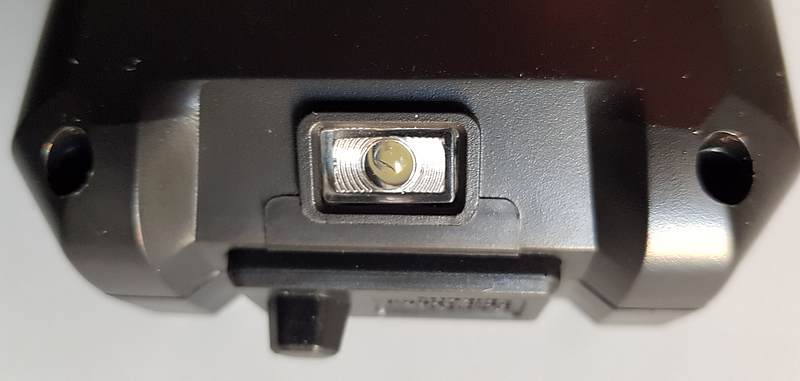

multimètre automatique KKMOON HT118A LED d'éclairage

LED située sous le boîtier, avec lentille de Fresnel. Pratique quand on intervient dans une armoire électrique peu éclairée.

Détection de ligne secteur

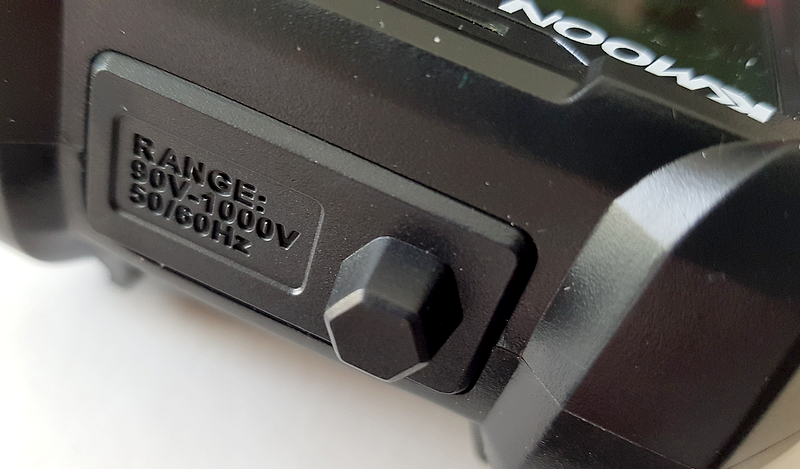

multimètre automatique KKMOON HT118A capteur NCU détecteur fil secteur

Capteur de ligne électrique. Lorsqu’une ligne électrique secteur est détectée en approche, la lumière verte s’allume en face avant et un bip lent retentit. La lettre L s’affiche (Low). Lorsque le capteur est très proche de la ligne électrique, la lampe rouge s’allume, le bip accélère et la lettre H s’affiche (high).

Remplacement des piles

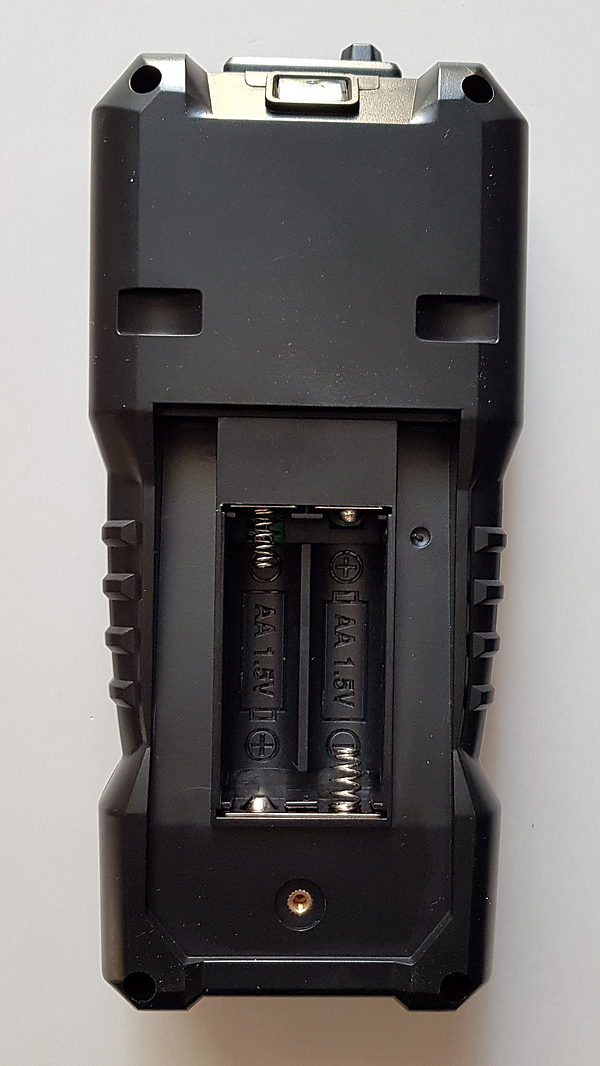

multimètre automatique KKMOON HT118A boîtier de piles

Les piles sont logées dans un boîtier à piles fermé par une vis. Il faut deux piles AA de 1,5v (non fournies). Il ne faut pas démonter la protection anti-chocs pour changer les piles.

Remplacement des fusibles

Démontage de la coque

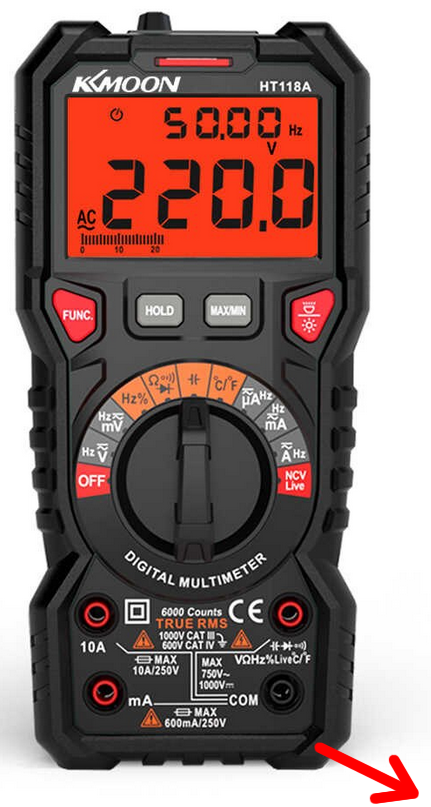

Pour accéder aux fusibles, il faut enlever la coque antichoc en silicone. Lorsqu’elle est en place elle semble assez rigide mais en fait elle a une certaine souplesse. Commencer par un coin inférieur (flèche rouge). c’est un peu difficile à sortir de l’angle mais on y arrive, ensuite la coque s’enlève facilement.

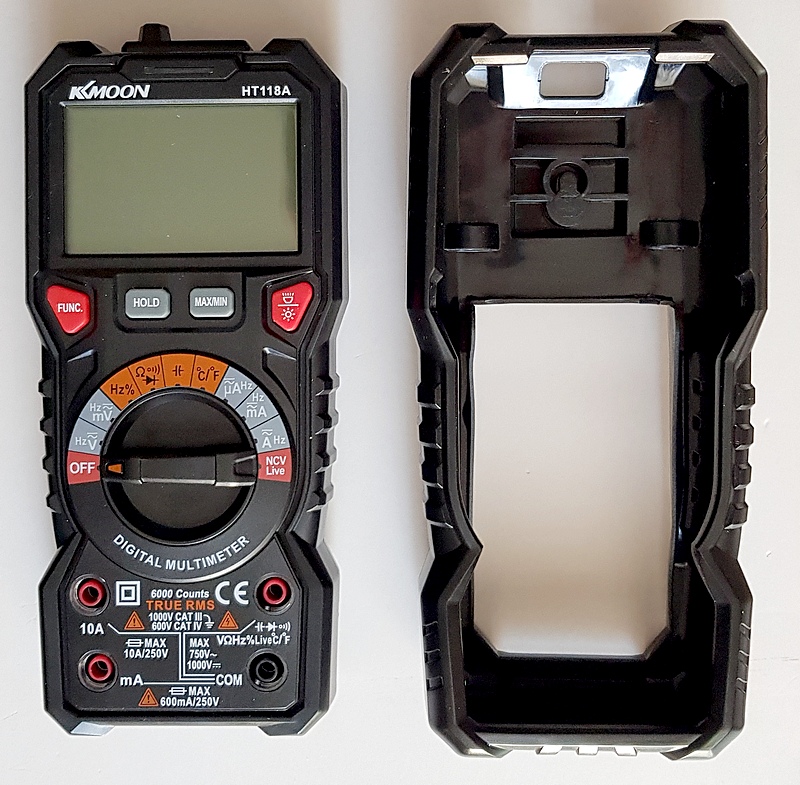

multimètre automatique KKMOON HT118A démontage de la coque silicone protection anti-choc chute

Le multimètre sans sa coque antichoc. Remarquez la gorge tout autour de la face avant du multimètre. Quand vous remettrez la coque en place, commencez par introduire le haut (partie écran) du multimètre dans la coque, puis tirez sur la partie basse de la coque pour la remettre en place. La coque vient se « clipser » dans la gorge de la face avant, ce qui la bloque en place.

Emplacement des fusibles

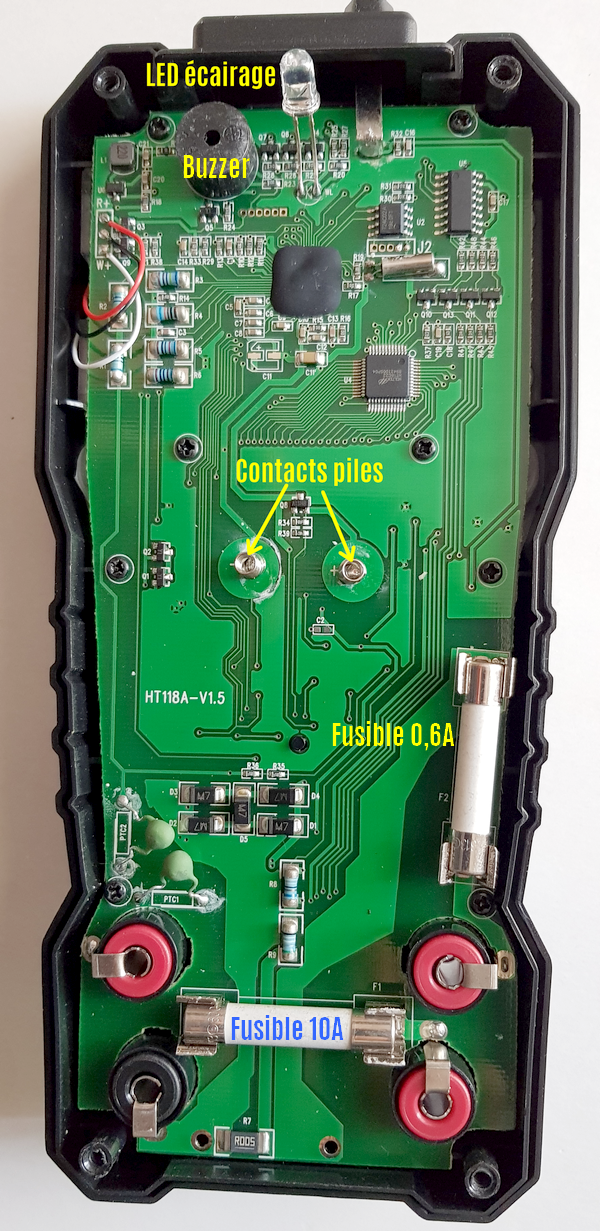

multimètre automatique KKMOON HT118A vue intérieur fusibles

L’intérieur est un simple PCB.Le circuit principal monté directement sur le PCB est protégé par une résine noire. Les deux fusibles sont repérés F1 et F2, je vous ai indiqué les valeurs sur les fusibles. Le contact des piles se fait par deux ressorts qui viennent appuyer sur les contacts du boîtier de piles. A terme cette partie pourra poser problème (usure, oxydation ?). Il sera facile de remplacer ces contacts par 2 petits fils soudés…

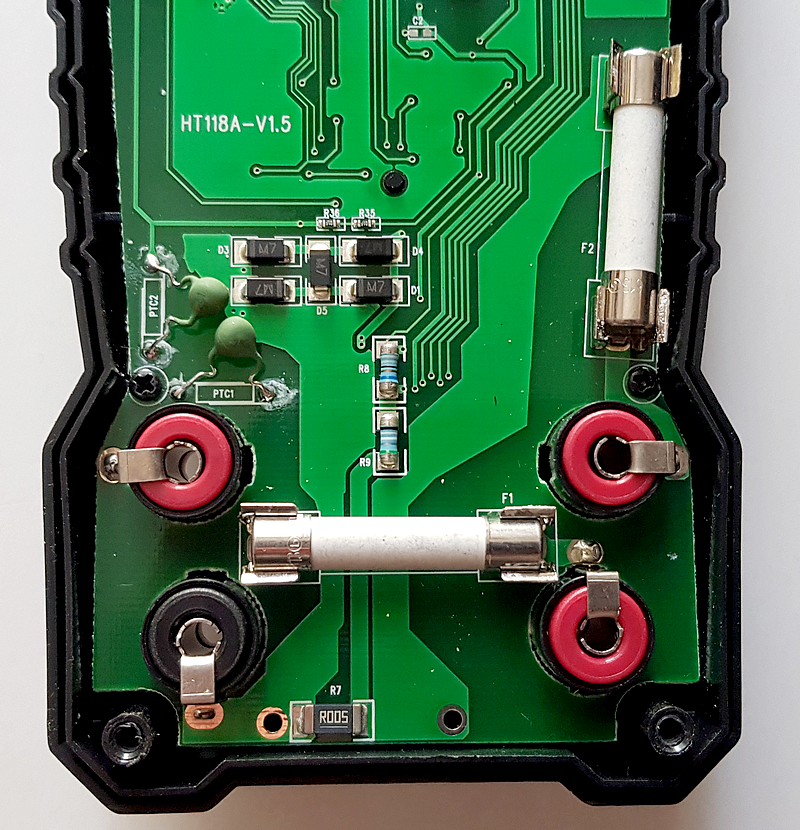

multimètre automatique KKMOON HT118A fusibles 10A 600mA

Vue rapprochée des fusibles et des bornes de connexion. Les soudures et la taille des liaisons entre les bornes et le PCB sont rassurantes. Au milieu à gauche on voit 2 PTC qui ont été soudées manuellement (il reste du flux de soudure). Ces composants PTC ou CTP (résistance à coefficient de température positif) sont des thermistances. Leur valeur augmente brutalement lorsque le composant atteint une certaine température, puis redevient faible quand il refroidit. On les utilise souvent comme fusible réarmable, ce qui est sans doute le cas ici.

Conclusion

Tout choix d’un appareil de mesure (ou autre) est un compromis… Qu’est ce que j’attends de cet appareil, quelle fiabilité, quelle durée de vie etc. et quel prix je suis prêt à mettre en face. Ce multimètre m’a séduit pour sa simplicité d’utilisation (sélection automatique des gammes et indication des bornes à utiliser) et sa précision.

Je l’ai trouvé chez Tomtop à ~ 30€ (le prix peut fluctuer en fonction du cours du dollar). Il est en prix réduit (29% de remise soit 30€ au lieu de 42€) jusque mi-mars et il reste une centaine d’exemplaires sur la promo à ce jour. Les frais de port sont gratuits. Le paiement via Paypal est possible, vous bénéficiez ainsi de la protection des acheteurs.

Je n’ai pas d’affiliation avec Tomtop et cet article n’est pas rémunéré 😉
