La Fondation a sorti tout un tas d’accessoires ces derniers temps. Parmi ceux-ci ce moniteur aux couleurs de notre framboise. C’est un écran 15,6 pouces équipé de deux haut-parleurs en façade. Il est relié au Raspberry Pi par une prise HDMI au format standard et peut être alimenté par le SBC, au prix d’une légère réduction de la luminosité disponible. Si vous optez pour une alimentation séparée, vous bénéficierez de la pleine luminosité et de la puissance maxi des haut-parleurs. Cet article présente les tests de cet écran « officiel ».

Moniteur officiel Raspberry Pi 15,6 pouces – HDMI avec son intégré

Déballage

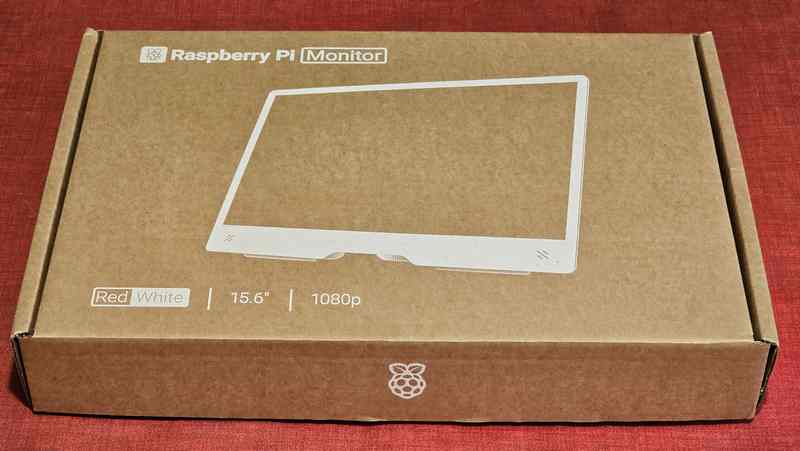

Le moniteur est arrivé dans une boîte en carton épais. Aucun dommage n’a été constaté.

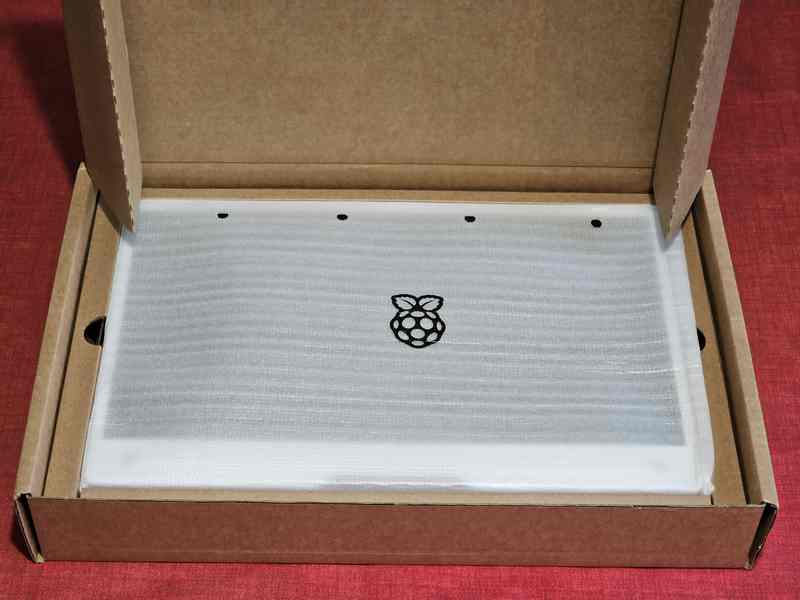

A l’intérieur on peu voir qu’une coque en carton immobilise l’écran qui est protégé par un sachet en plastique léger.

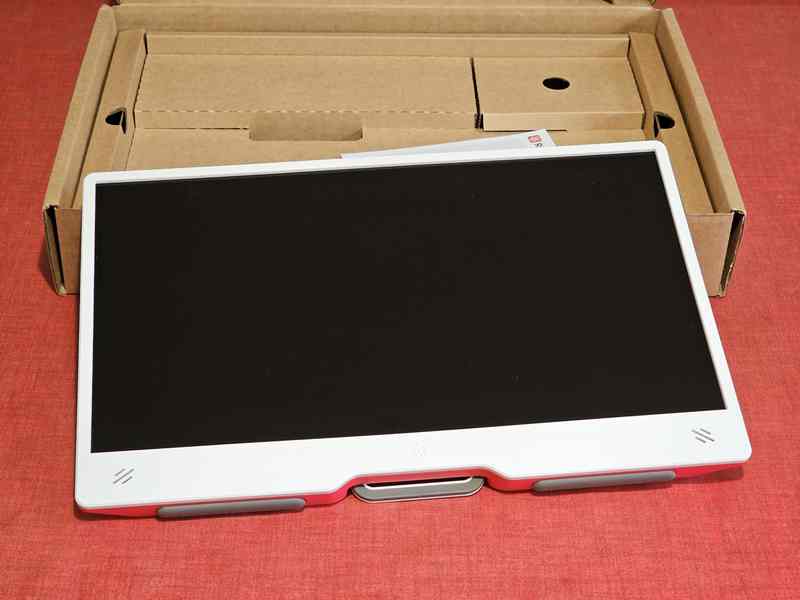

L’écran sorti de son emballage, il est agréable comme tous les produits Raspberry Pi en général. Le blanc et le rose Raspberry Pi ne dépareilleront ni les claviers ni les souris. Un Pi 400 ou un PI500 s’accorderont bien avec ses couleurs. Une encoche au centre de l’écran en bas, est prévue pour le passage des câbles vers le Raspberry Pi qui sera posé devant ce moniteur.

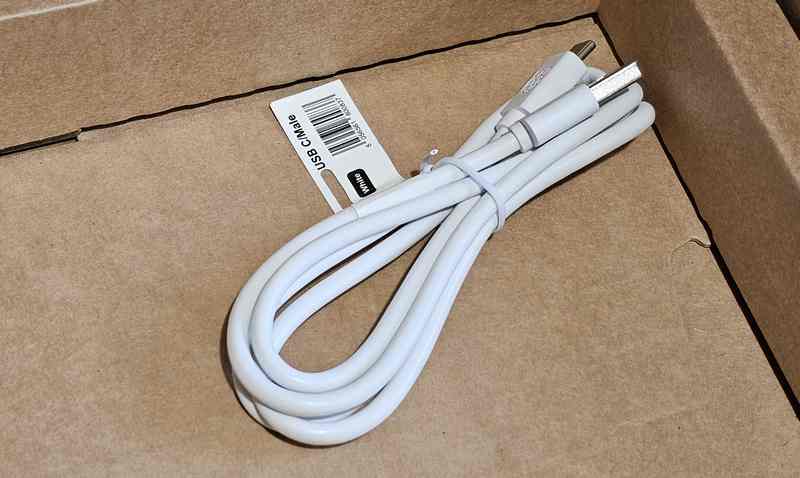

Dans le carton, sous un cache on trouve un câble USB qui peut servir à alimenter l’écran via un port USB du Raspberry Pi. Pour ma part et pour bénéficier de la luminosité et du volume sonore maximaux, j’ai opté pour une alimentation dédiée. C’est une alim Raspberry Pi 27 watts qui fournit l’énergie au moniteur.

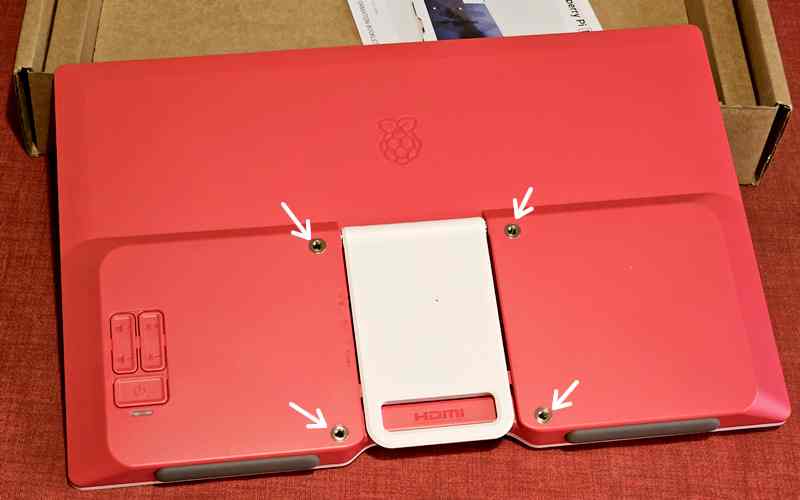

A l’arrière on note la présence de 4 inserts espacés sur un carré de 100mm de côté. c’est l’endroit où vous fixerez un support VESA si vous choisissez ce mode de fixation. Il existe des support VESA muraux et d’autres qui se fixent sur le bord d’une table.

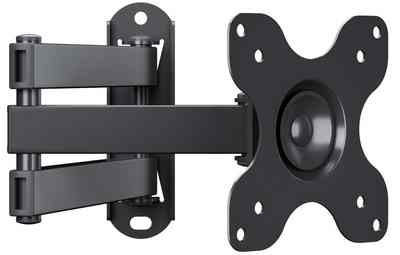

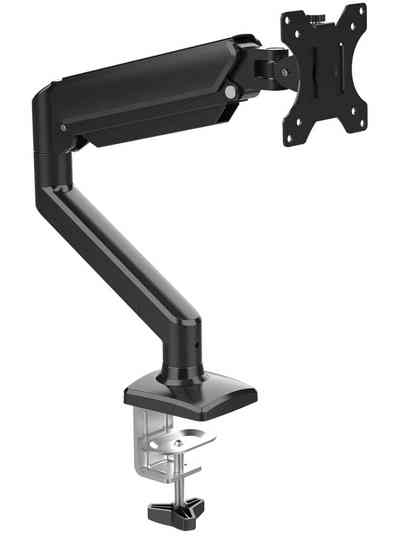

Ce support VESA de table coûte ~30€ sur Amazon	Le support mural coûte ~ 19€ sur Amazon

Ces deux types de supports permettent de dégager de la place sur le bureau.

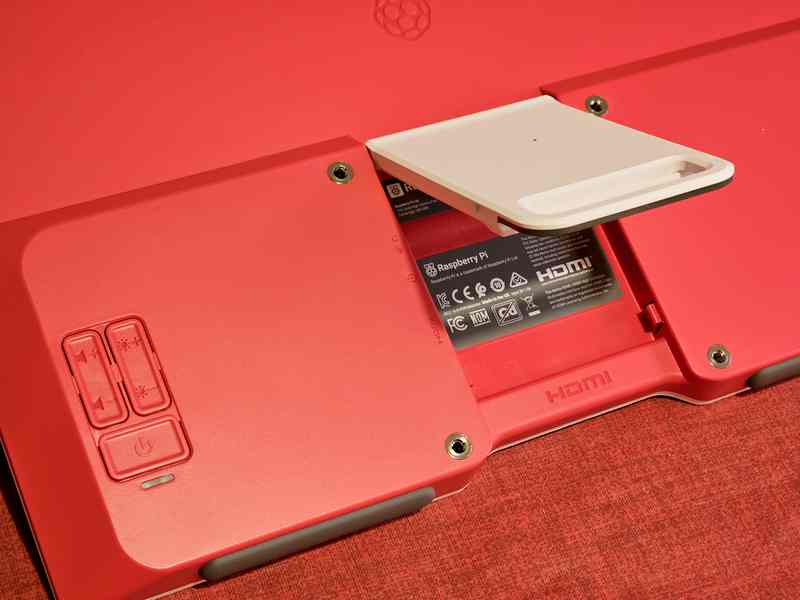

Une plaque munie d’une base en silicone se relève et peut servir de pied si on pose le moniteur sur une table ou un bureau. A gauche on trouve les boutons de réglage.

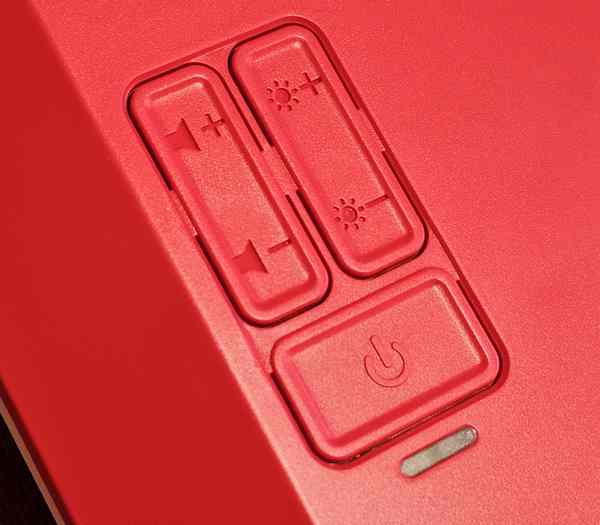

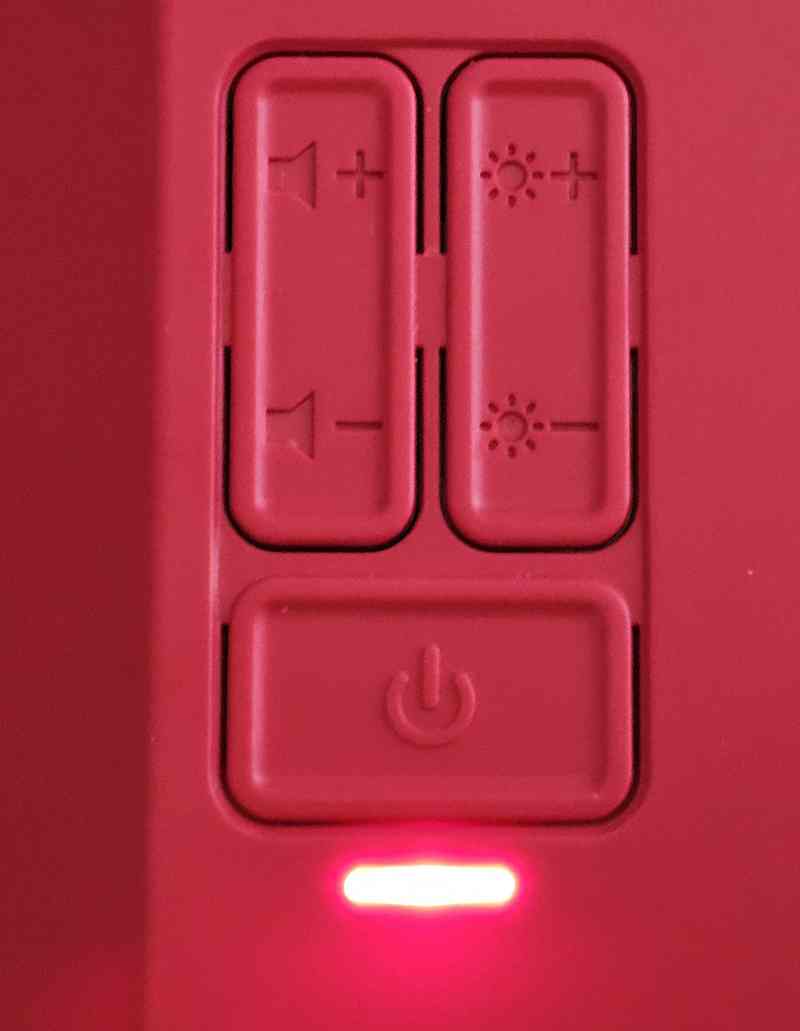

La touche Arrêt/Marche est au dessus de la LED indiquant que le moniteur est allumé. Deux autres touches permettent de régler le volume audio et la luminosité de l’écran.
La LED indique le fonctionnement du moniteur. Dommage qu’on ne la voie pas depuis la face avant de l’écran.

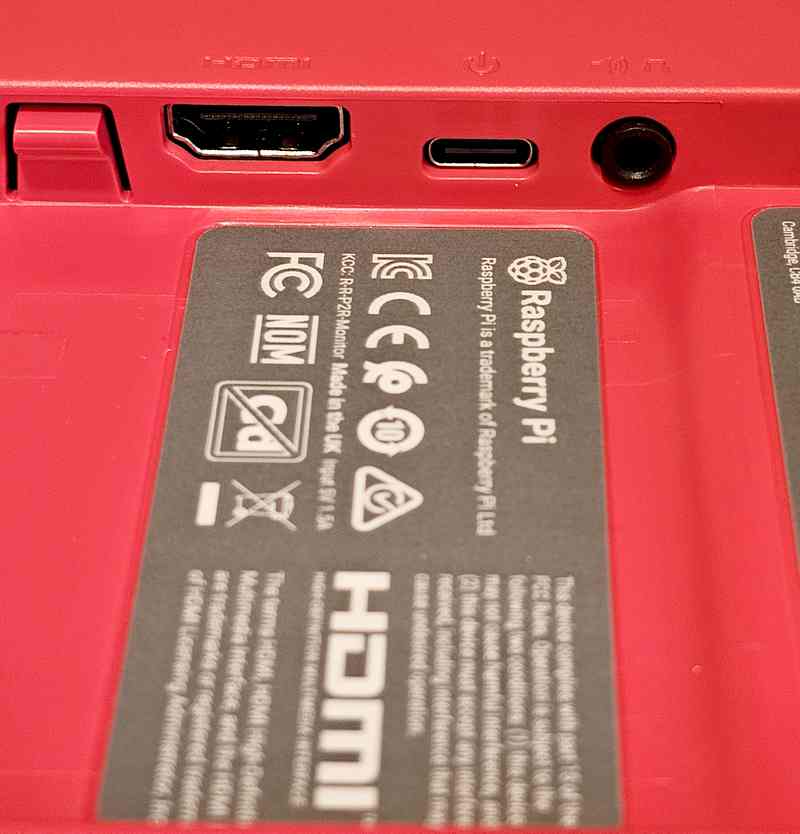

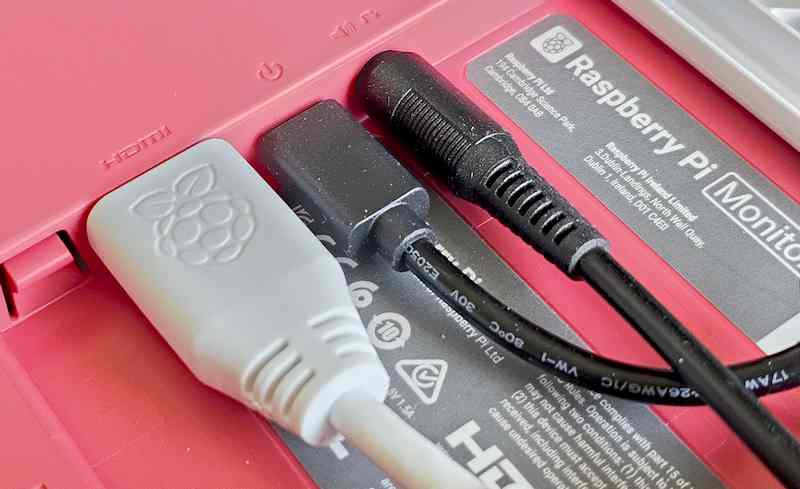

La plaquette une fois relevée, on découvre les 3 prises de l’appareil, de gauche à droite une prise HDMI pleine taille, une prise d’alimentation USB-C et une sortie son sur un jack 3,5mm.

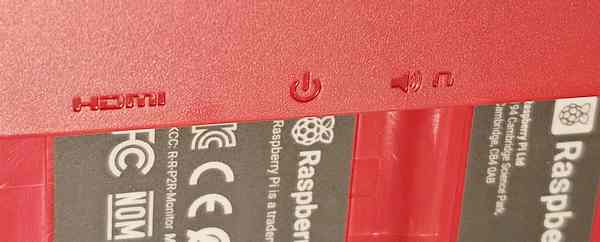

Les prises sont bien identifiées par un moulage sur le plastique de l’appareil.

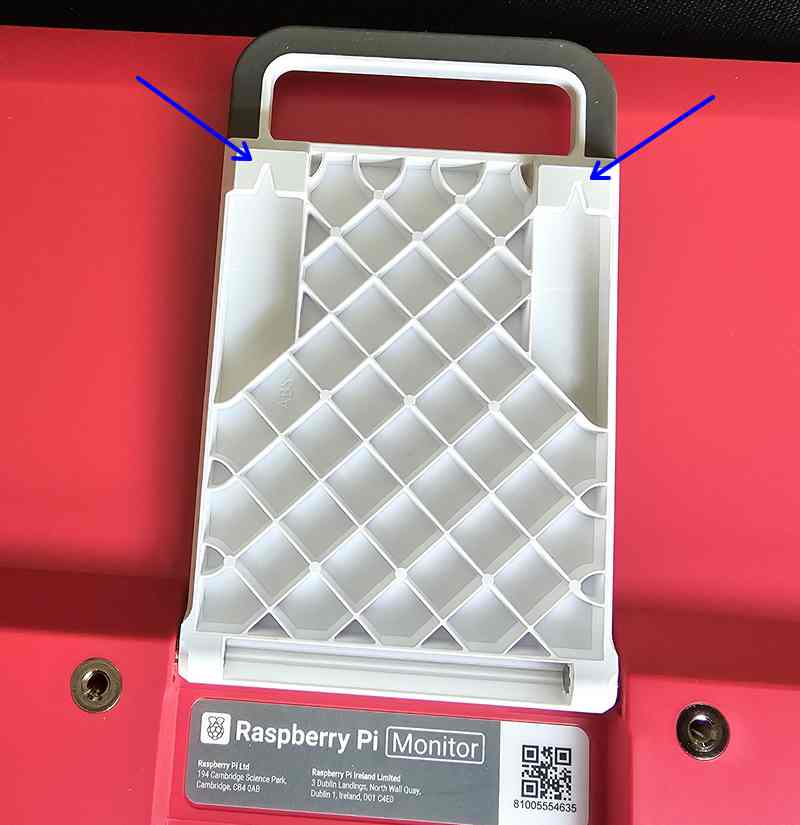

La plaquette une fois relevée peut aussi être utilisée pour accrocher le moniteur à un mur, il suffira de 2 vis qui viendront se loger dans les encoches indiquées par les flèches bleues… Bon, c’est quand même moins élégant qu’un support VESA 😀

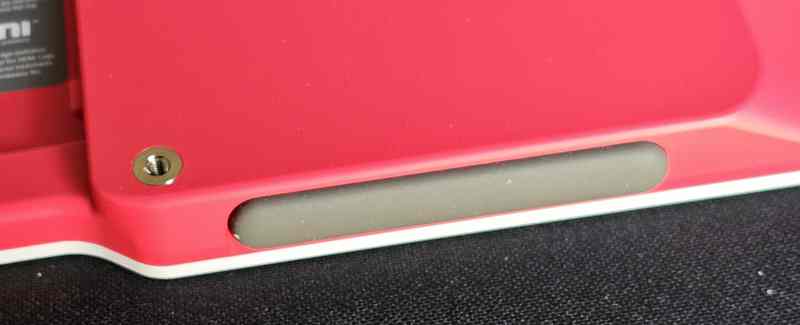

Comme la plaquette, le boîtier du moniteur est muni de deux patins en silicone. Ils protègent la surface qui se trouve sous l’écran et empêche que celui-ci ne dérape si la surface est lisse. On peut juste espérer que dans le temps ces tampons ne deviennent pas poisseux comme c’est souvent le cas sur les surfaces plastifiées « soft » produites dans les pays asiatiques. Je pourrais ici vous parler de plusieurs PC portables, appareils photo, caméras, lampes… que je rechigne à prendre en main tellement le contact est désagréable. Et toutes les recettes trouvées sur Internet pour remédier au problème se révèlent aussi inefficaces les unes que les autres.

Caractéristiques

• Écran Full HD 1080p de 15,6 pouces
• LCD IPS avec revêtement antireflet
• 16,2 millions de couleurs
• Luminosité de 250 nits (typique)
• Port HDMI® standard (conforme à la norme 1.4)
• Prise casque stéréo 3,5 mm
• Prise USB-C (entrée d’alimentation)
• Audio intégrée : 2 haut-parleurs de 1,2 watts
• Prise en charge des fréquences d’échantillonnage audio  de 44,1 kHz, 48 kHz et 96 kHz
• Socle intégré à angle réglable
• Sortie audio via une prise jack 3,5 mm
• Entrée HDMI taille standard
• Possibilité de montage VESA
• Boutons de contrôle du volume et de la luminosité
• Câble d’alimentation USB-C fourni
• Alimentation 1,5A à 5V : Peut être alimenté directement par un port USB Raspberry Pi (luminosité maximale de 60 %, volume de 50 %) ou par une alimentation séparée (luminosité maximale de 100 %, volume de 100 %).
• Dimensions  36×23.5 cm  (10mm d’épaisseur en haut de l’écran, 20mm en bas de l’écran).
• 850g

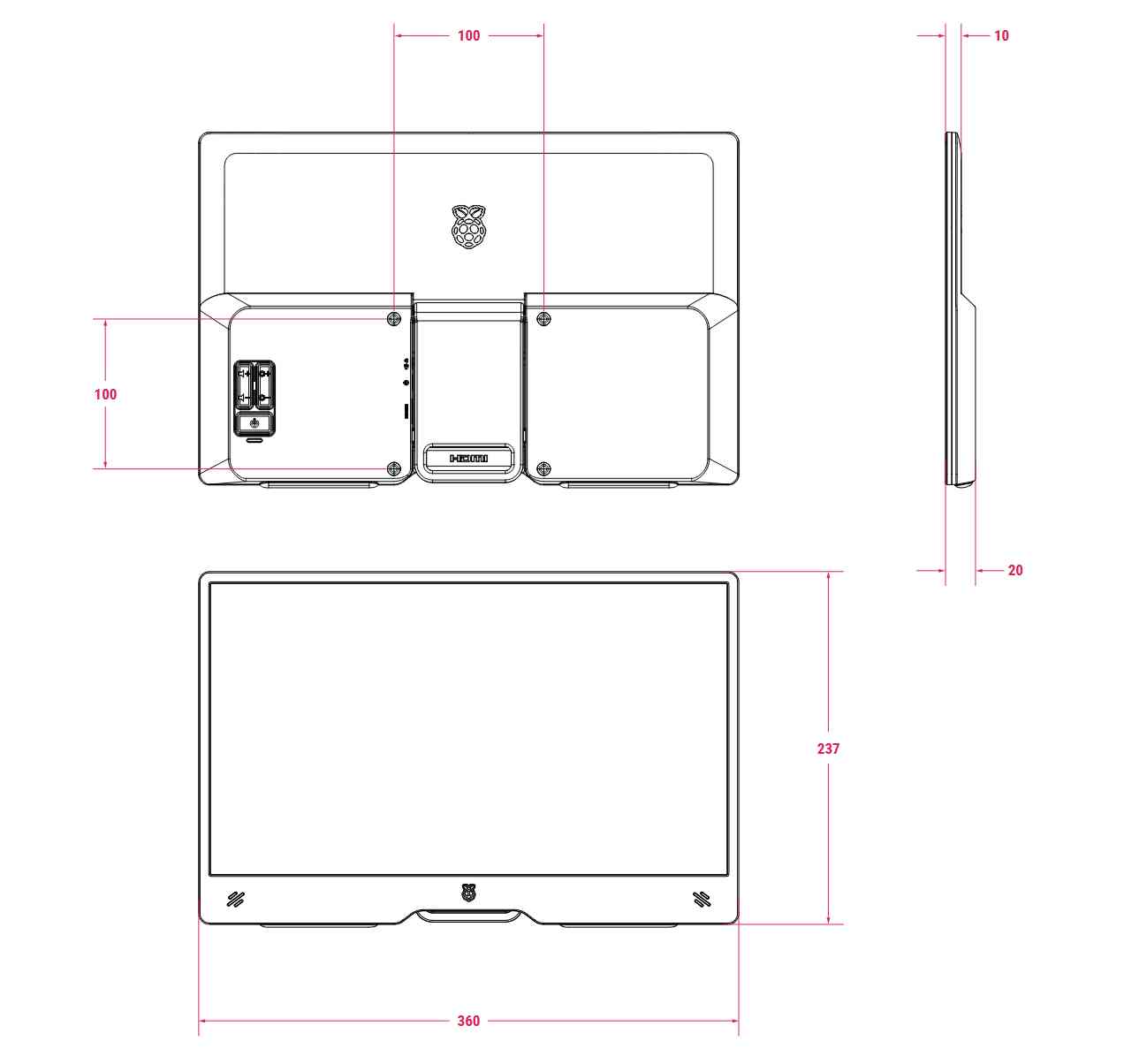

Dimensions

Le moniteur est équipé d’un montage VESA 100x100mm à l’arrière, ce qui permet d’envisager de le positionner sur un bras support permettant de dégager l’espace du bureau.

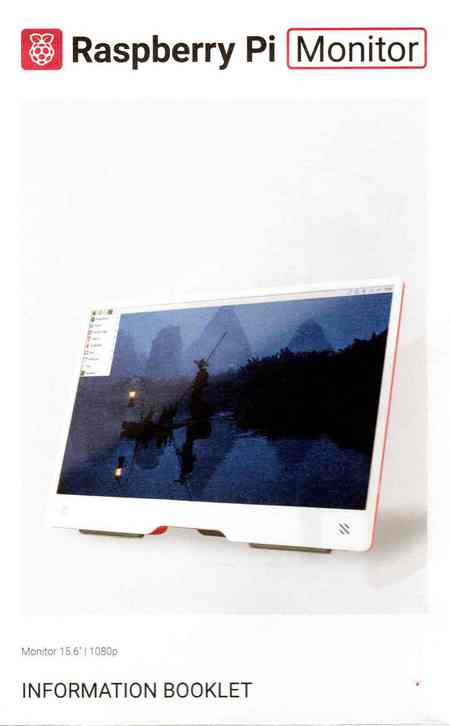

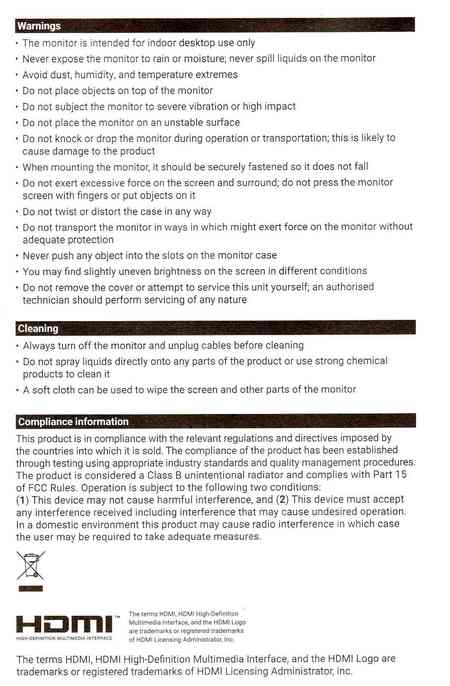

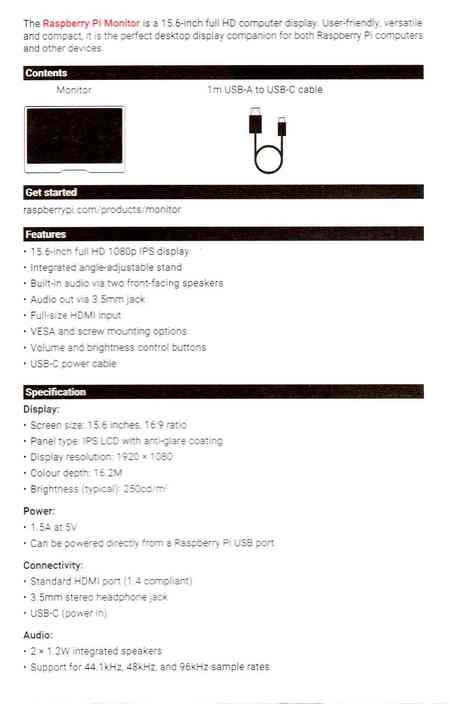

Notice

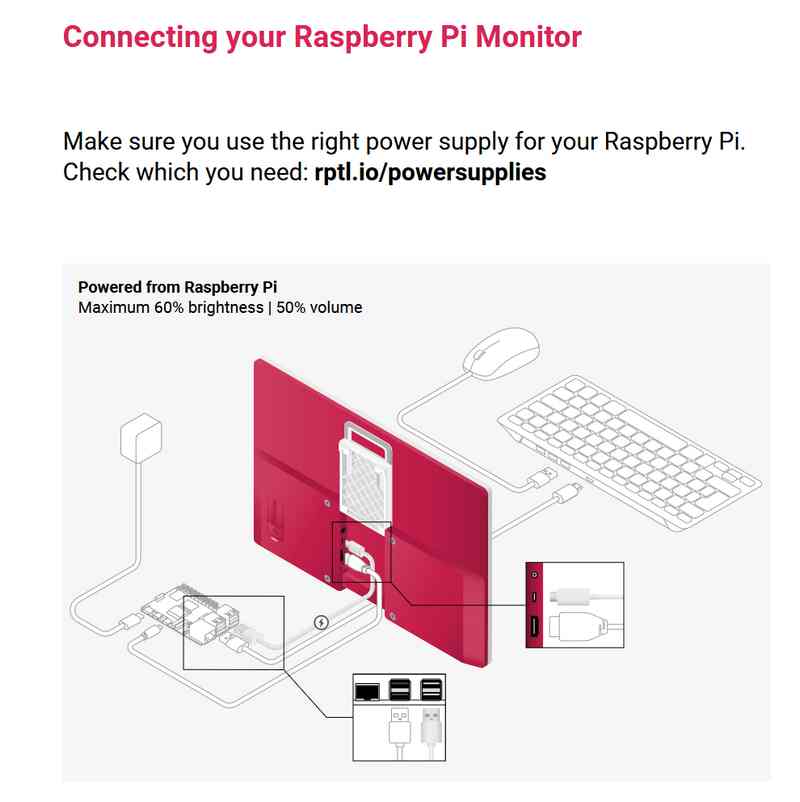

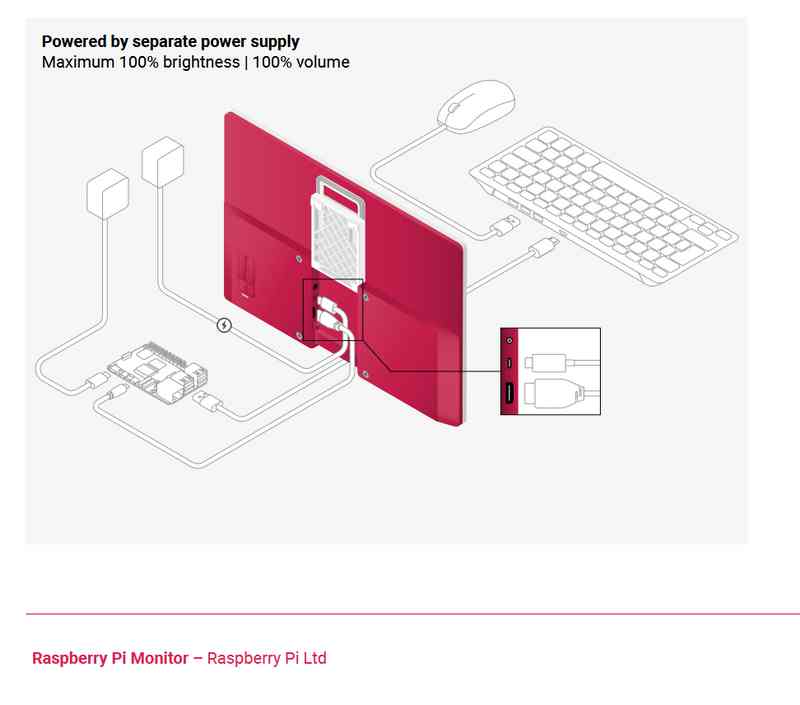

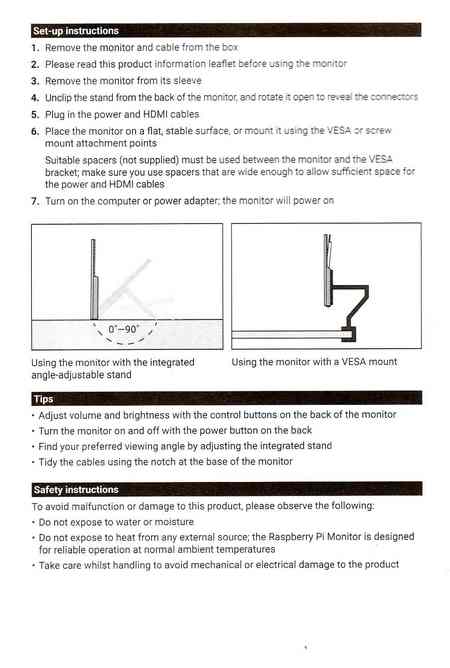

Connecter le moniteur

Les essais

A la mise en route on a un logo Raspberry Pi qui s’affiche puis on passe sur l’image du Raspberry Pi. Belle image, définition correcte.  Il n’y a rien à redire, le moniteur est tout à fait utilisable et agréable.

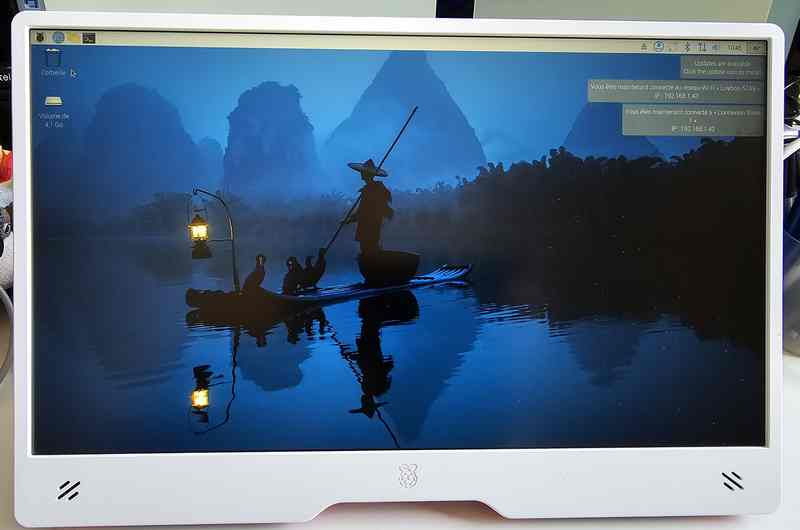

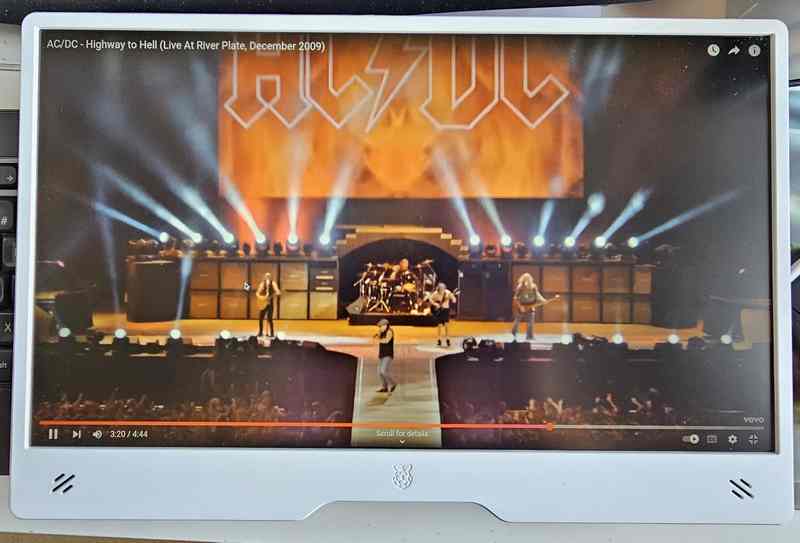

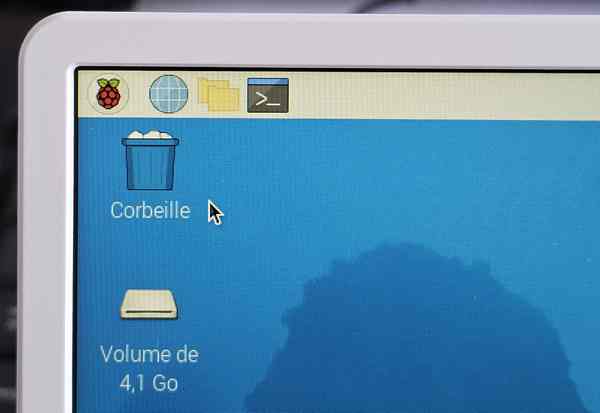

Vous pouvez voir la qualité sur cette photo. Les autres images sont des copies d’écran.

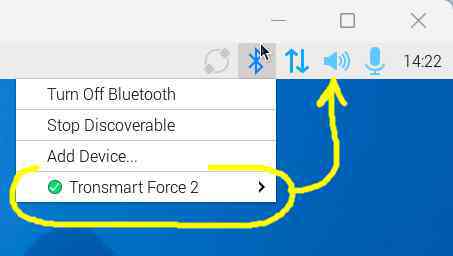

J’utilise une enceinte Bluetooth sur le Pi5 (eh oui, il n’y a plus de jack 3,5mm !) On voit ici que l’enceinte Tronsmart est active, ce qui déclenche l’affichage du haut parleur dans la barre de taches.

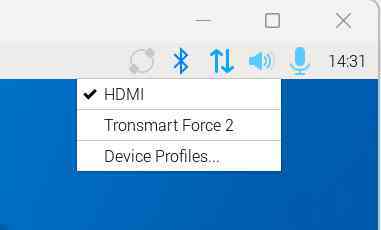

Quand on connecte un écran HDMI muni de haut-parleurs (et de l’électronique nécessaire pour extraire le son), on obtient en cliquant sur le haut parleur l’affichage HDMI comme ci-dessus.

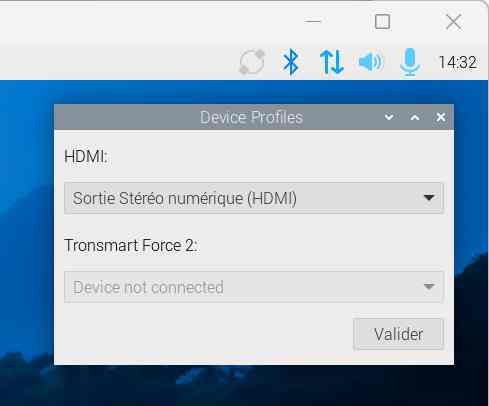

Dans les profils on voit que le HDMI est prévu en sortie son numérique.

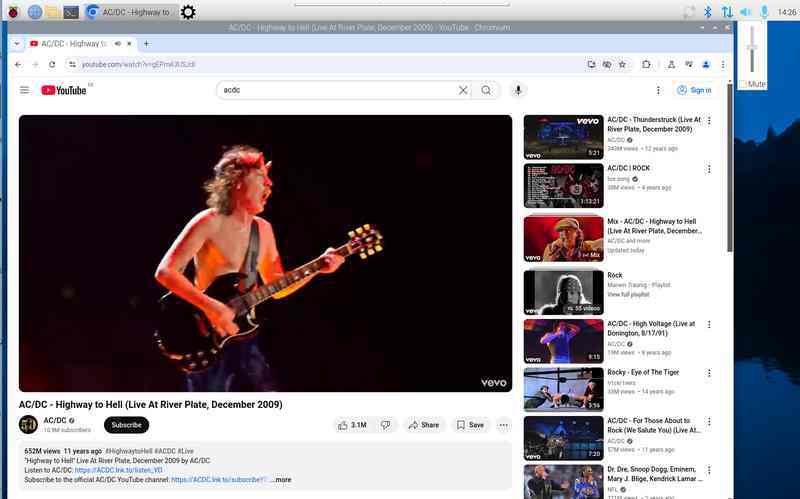

J’ai donc lancé ma vidéo de test  Highway to Hell. Je ne peux pas mettre la vidéo car youtube la bloque du fait qu’il y a un son « réclamé », même si ça ne dure que quelques secondes…
Après, on ne va pas se mentir… deux mini haut-parleurs dans une boîte en plastique… Comment vous dire… Il faut un moment pour s’y habituer. J’ai eu l’impression qu’on m’avait volé les basses ! Souvenez vous que je venais d’écouter une enceinte Bluetooth pas mauvaise du tout 😀

On va dire que si vous faites une visio ou si vous écoutez une formation en ligne ça va le faire, pour de la voix. Par contre pour de la musique c’est vraiment difficile.
J’ai donc ressorti mon casque filaire  puisqu’il y a un jack 3,5mm !

Et là miracle, j’ai retrouvé mes basses et la qualité du son qui me font apprécier AC/DC.



Conclusion

Vous pourrez voir cet écran sur mon stand cette année sur les salons maker un peu partout en France. Je le trouve très pratique et léger et il va avantageusement remplacer un ancien écran LCD Dell avec son pied imposant et lourd !
Avec ses 850 grammes c’est un bon choix pour emmener par exemple un pi500 et un moniteur dans une valise, ou pour moi une démo pour un stand.
Je vous ai parlé de la qualité des haut-parleurs, il manque aussi à mon avis une caméra USB qui n’aurait pas augmenté le prix immensément mais aurait permis de faire des visio plus simplement.C’est vrai que dans ce cas il aurait fallu une liaison USB. Mais… c’est ce qui est prévu si vous alimentez le moniteur par un port USB du Raspberry Pi ! Zut ils ont raté ça.

Comme je pense utiliser cet écran pour des démos d’IA, je vais concocter un support pour la Caméra 3 qui me sert avec le module Hailo.



Le moniteur est disponible en France Chez Kubii pour 120€
