Ma framboise314 fait risette : Ajouter un bouton de reset au Rasperry Pi (version B)

reset_titreSur la version B du Raspberry Pi est apparu un connecteur P6, en fait deux pastilles destinées à recevoir des broches de connexion, pour équiper le Raspberry Pi d’un bouton RESET. Comment implanter ce bouton RESET en images…

Le reset sur le Raspberry Pi

[stextbox id=’warning’ caption=’Attention’]A partir de la version Raspberry Pi 3 B+, le branchement est différent ! référez vous à ce lien SVP.
merci Nicolas pour cette info :)[/stextbox]

Dans l’article décrivant les modifications apportées par la version B de la framboise314, la présence d’un circuit de reset est mentionnée :

Reset

A reset circuit has been implemented, although in the standard build the required header is not fitted. Users wishing to use this circuit should fit an appropriate header to P6. Shorting P6 pin 1 to P6 pin 2 will cause the BCM2835 to reset.

[Un circuit de reset a été mis en oeuvre, bien que dans la version normale, le connecteur ne soit pas implanté. Les utilisateurs souhaitant utiliser ce circuit devront souder le connecteur approprié en P6. Un court-circuit entre les broches 1 et 2 de P6 provoque le reset du BCM2835.]

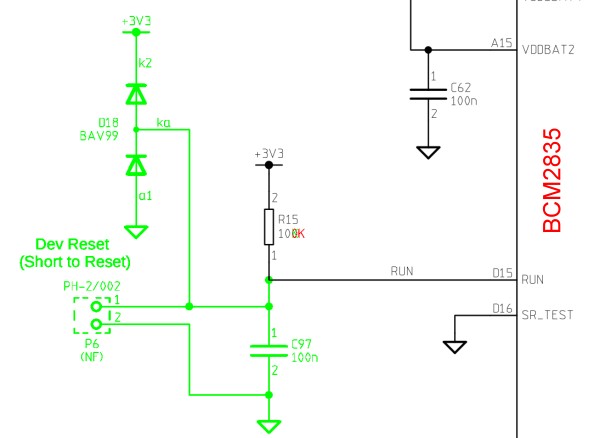

Schéma du circuit de reset

reset_schema

Schéma de la modification du Raspberry Pi version B

Comment ajouter un bouton de reset au Raspberry Pi

Pour ajouter un bouton de RESET à votre framboise314 il vous faut :

  • Un Raspberry Pi en état de marche
  • Un connecteur à deux broches
  • Un bouton RESET récupéré sur un vieux PC

Installation du connecteur :

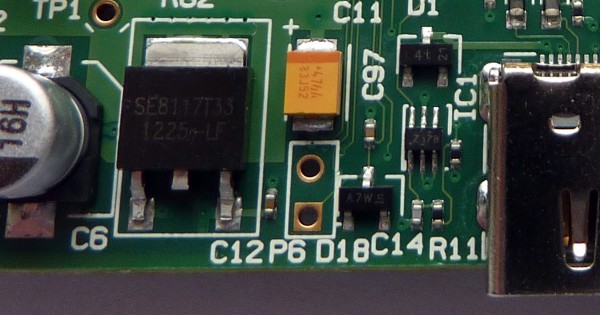

reset_09Commencez par repérer l’emplacement du connecteur P6. Il est matérialisé par un rectangle entourant deux pastilles à souder, sur le bord de la carte du Raspberry Pi.

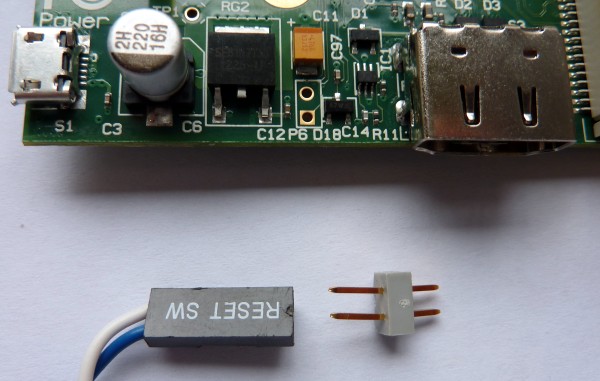

reset_08Préparez votre matériel : on voit ici le connecteur à 2 broches prêt à être soudé sur la carte, ainsi que le connecteur femelle qui va vers le bouton poussoir RESET, récupéré sur un PC.

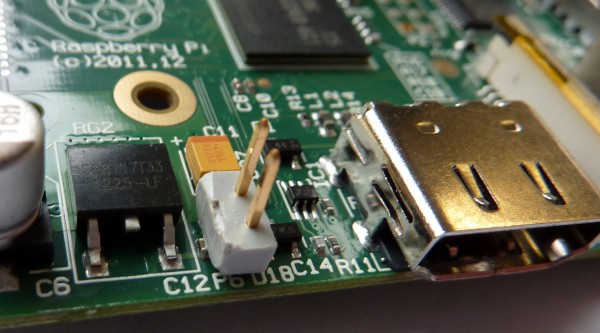

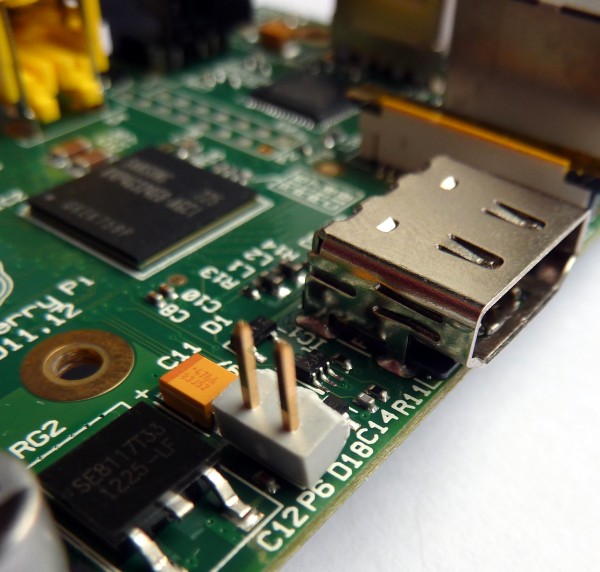

reset_07Mettez le connecteur en place dans les trous de P6. Il va falloir retourner la carte pour procéder à la soudure. Je vous conseille de bloquer le connecteur avec un bloc de mousse, sinon il va tomber.

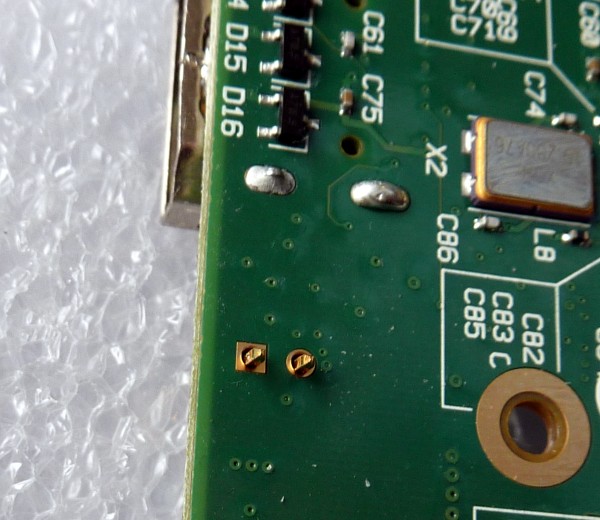

reset_06Le connecteur est en place, on voit à gauche les bulles de la mousse (récupérée d’un emballage d’écran) qui maintient le connecteur en place. Paré pur la soudure !

Soudure du connecteur :

reset_05

Si vous n’avez jamais soudé, lisez cet article avant de commencer.

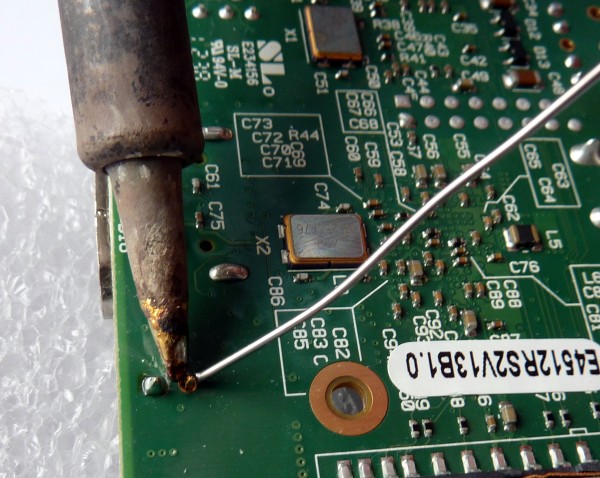

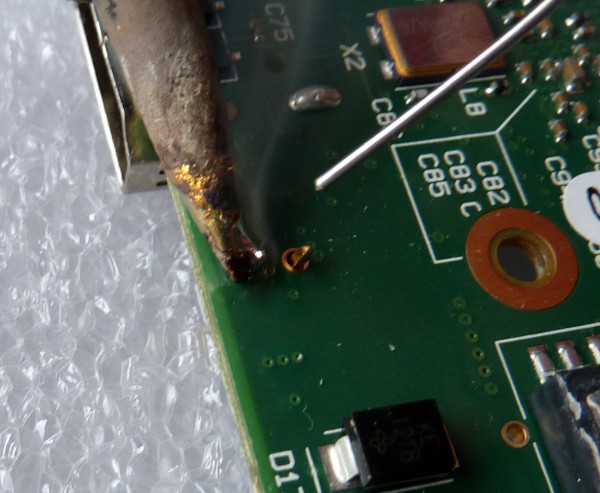

Soudure de la première borne du condensateur : Utilisez un fer bien chaud, propre (frottez la panne sur une éponge humide ou dans la paille de fer), chauffez ET la patte ET la pastille simultanément, déposez la soudure sur la patte du composant, PAS SUR LA PANNE DU FER A SOUDER… La soudure doit « mouiller » la patte et la pastille rapidement, et quand vous enlevez le fer elle ne doit pas « filer », sinon, c’est que votre fer n’est pas assez chaud ou que vous n’avez pas préchauffé suffisamment avant de souder. (Ne chauffez pas non plus trop longtemps, ça risque de décoller la pastille ! oui je sais c’est pas si simple :mrgreen: )

reset_04Soudez ensuite la deuxième patte, de la même façon. [Merci à Jean-Pierre qui a réalisé les photos pendant les opérations de soudure.]

reset_03Après quelques secondes de refroidissement, retournez la carte, votre Raspberry Pi est muni d’un connecteur RESET flambant neuf !

reset_02

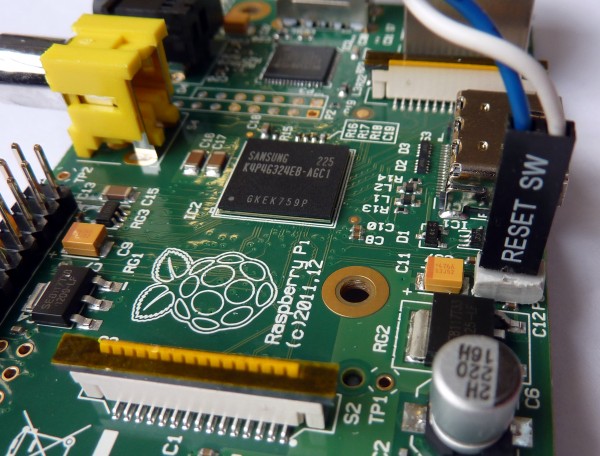

Vous pouvez maintenant brancher le connecteur de votre bouton poussoir. Grand luxe : le connecteur (de récupération d’un PC) est marqué RESET SW (switch)… ça fait pro, non?

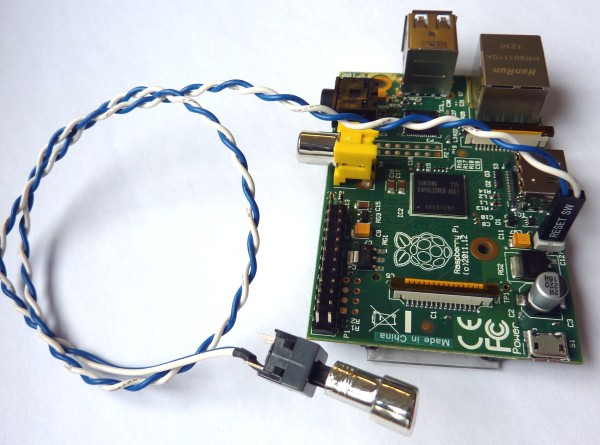

reset_01Et voilà ! une vue générale de la framboise314 équipée de son bouton poussoir de RESET.

Si vous n’avez pas de bouton poussoir de récupération, vous pouvez simplement court-circuiter les deux broches du connecteur avec un tournevis. Un conseil : N’utilisez surtout pas de tournevis métallique (style tournevis horloger) ! En cas de chute sur le Raspberry Pi des dégats irréversibles peuvent se produire (voyez cet article).

A quoi ça sert ?

Euhhhhhh….

Même si un Linux plante rarement (si, si, ça arrive quand même !), il peut être intéressant de disposer d’un bouton poussoir pour reseter la carte. Avant d’arriver à cette extrémité, pensez à tester si CTRL ALT F1 fonctionne (passage sur une console texte), ce qui peut vous permettre d’arrêter « proprement » votre framboise314 :

Plus intéressant : si vous avez arrêté votre Raspberry Pi avec la commande ci-dessus, un appui sur le bouton poussoir de RESET réinitialise le processeur et fait redémarrer la carte…

En clair : votre Raspberry Pi fonctionne, achève ce qu’il a à faire puis passe en « sommeil » en exécutant la commande ci-dessus. Il attend alors d’être « réveillé » par un contact qui se ferme, une boucle sèche, un temporisateur, une action mécanique sur un poussoir…

Ça vous donne des idées ?
