Pour transmettre des données, il est possible d’utiliser les bandes 433 MHz et 2,4 GHz. Ces bandes de fréquences sont utilisées également par une quantité d’autres applications (Bluetooth, babyphones, télécommandes de porte de garage, télécommandes de certains jouets sans fil : voitures, hélicoptères, transmetteurs vidéo, fours micro-ondes ! etc…
Depuis peu Radio Spares, distributeur du nano ordinateur Raspberry Pi, propose pour assurer la liaison entre deux Raspberry Pi, un Raspberry Pi et un PC (ou tout autre appareil prenant en compte une liaison série USB) un pont sans fil à base de dongle USB faible consommation eRAConnect2Pi de Low Power Radio Solutions.
Au sommaire :
Législation européenne sur les liaisons radio 433 MHz, 868 MHz, 2,4 GHz
« Les bandes ISM (industriel, scientifique, et médical) sont des bandes de fréquences qui peuvent être utilisées, pour des applications industrielles, scientifiques, médicales, domestiques ou similaire, à l’exception des applications de radiocommunication, sans demande d’autorisation auprès des autorités. » (Wikipédia).

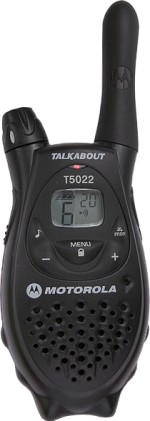

Les bandes de fréquence couramment utilisées en informatique sont le 2,4 GHz, que se partagent la WIFI, le Bluetooth, certaines télécommandes, les transmetteurs vidéo utilisés pour envoyer des images vers une autre pièce de la maison, les babyphones… et la bande 433-434 MHz, également partagée par les radioamateurs qui peuvent légalement utiliser des puissances très élevées (100 watts), les émetteurs récepteurs sans licence (à gauche Motorola TALKABOUT – Spc01), les thermomètres extérieurs, les babyphones, télécommandes de voitures et de portails, les alarmes sans fil…
Ces deux bandes sont donc partagées et fortement encombrées, surtout dans les zones urbaines où tous ces systèmes coexistent.
Depuis 2006, l’ARCEP autorise l’utilisation en France de la bande 865-868 MHZ. Cette bande encore peu employée offre certains avantages, en particulier la possibilité d’utiliser une puissance de 500 mW au lieu de 10 mW en 433 MHz. La taille de l’antenne en 868 MHz est 2 fois plus petite pour la même efficacité. Enfin, la bande 868 MHz est partagée uniquement entre des utilisateurs dont les puissances d’émission et les taux d’utilisation sont a priori homogènes, réduisant ainsi les risques de brouillage (Document Onditech).
Pont radio Connect2-Pi

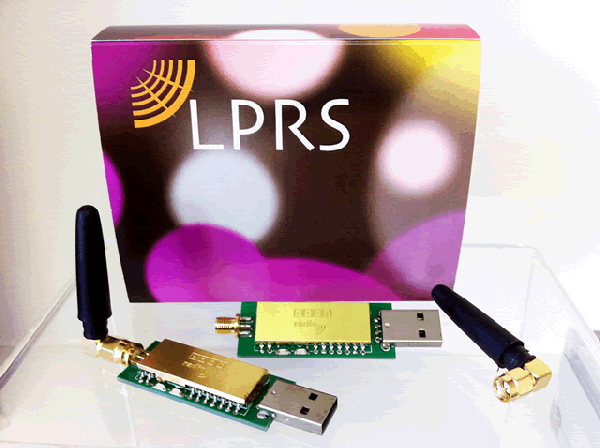

Radio Spares a ajouté récemment à son catalogue un pont sans fil USB faible consommation eRAConnect2Pi de LPRS :
Easy Radio Advanced
Les modules Easy Radio Advanced (eRA) se basent sur la simplicité des modules Easy Radio de la génération précédente mais incorporent désormais la capacité de changer la bande passante de la radio en passant de 150 KHz à 12,5 KHz, ce qui signifie que l’on dispose de la performance de bande étroite avec un budget bande large.
Émetteur-Récepteur Connect2-Pi USB 868MHz
Les modes de données brutes offrent à l’utilisateur un système à codage automatique qui peut être réglé pour s’interfacer avec n’importe quel autre module de données brutes sur les bandes ISM (industrielles, scientifique et médicales) en modulation FSK (FM) comme en modulation ASK (AM).

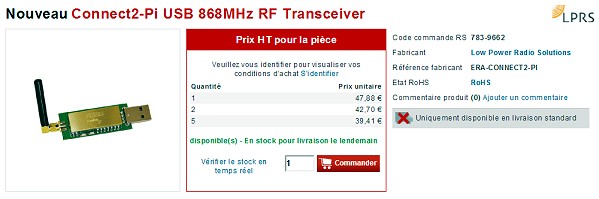

Combien ça coûte ?
Le dongle radio est vendu 47,88 € à l’unité, mais son prix descend à 39,41 € pour un achat par 5 pièces. Il y aura intérêt à regrouper les achats. Il vous faudra au moins 2 modules, le prix par module tombe alors à 42,70 €.
Site web RS – Module Connect2-Pi 868 MHz
Caractéristiques techniques
- Dimensions : 80 x 22 x 10 mm
- Fréquence : 868 MHz
- Nombre de voies : 2
- Température de fonctionnement : -40 °C à +85 °C
- Tension d’alimentation : 5V
- Liaison bidirectionnelle, aucun logiciel de protocole RF nécessaire
- Peut être directement alimenté par le Raspberry Pi
- Connecteur d’antenne SMA intégré
- Les périphériques hôtes peuvent envoyer et recevoir (en half-duplex) jusqu’à 180 octets de données par paquet
- Documentation technique disponible en ligne
Vidéo de présentation
Conclusion
Par ses dimensions réduites, ce module peut s’intégrer à de nombreux projets. Sa large plage de températures de fonctionnement autorise également son utilisation pour des applications extérieures qui pourraient être soumises à de basses températures. Eh oui, ça marche aussi si vous devez l’utiliser dans un congélateur ou une chambre froide, ainsi que dans une installation placée en plein soleil… :-). 85 °C c’est aussi la température maxi tolérée par le SOC du Raspberry Pi.
Connect2-Pi peut être une solution pour ceux qui sont amenés à réaliser des liaisons radio dans des conditions difficiles, lorsque les perturbations amenées par les autres dispositifs utilisant les fréquences classiques 433 MHz et 2,4 GHz ne permettent pas d’établir une communication fiable.
Bonjour,
Il faut savoir que le module nRF24L01+ qui fonctionne sur la fréquence 2,4GHz à beaucoup d’atouts car il est facile à mettre en oeurvre,bonne distance de transmission, température de fonctionnement de -40°C à 85°C, faible consomation et son prix 3€.
Marche avec le Raspberry, Arduino, Launchpad.
Je l’utilise pour mettre en oeuvre ma domotique.
Voir sur mon site http://www.caron.ws.
Christophe .
J’adore ton site qui est souvent mis à jour. Encore Bravo
Merci Christophe
Je visite également ton site qui figure d’ailleurs dans la page de liens 😉
Cordialement
François
Ping : Liaison radio 868 MHz pour le Raspberry Pi...
Bonjour,
Avez ce type de produit, quelle est la distance de portée maximale en champ libre ?
Merci pour la réponse.
Pascal
Bonjour Pascal
la doc technique http://docs-europe.electrocomponents.com/webdocs/125b/0900766b8125bda5.pdf donne une distance de 200m (dépendant des conditions et de la configuration du terrain
Cordialement
François
Merci pour cette réponse.
Je souhaite appairer 3 cartes avec ce type de solution radio. Cet appairage est-il simple à faire ? Est-ce plug and play ou faut-il écrire un script sur chaque microcontrôleur hébergé par carte associé à cette solution radio ?
Merci pour la réponse.
Pascal
Bonjour Pascal
Je n’ai pas mis ces cartes en oeuvre
j’ai utilisé des équipements proches sur un autre projet
C’est de la transmission série sur USB
ce que vous envoyez sur un port est reçu de façon identique sur le port en réception
Ces cartes se comportent de façon transparente
les octets que vous envoyez sont reçus à l’autre bout :
Connect2Pi USB ‘dongle’ provides a simple ‘wireless bridge’ between Raspberry Pi (Pi2Pi), a Raspberry Pi and a PC or any other device that supports USB serial communications.
vous avez à écrire le programme qui va envoyer les données
et celui qui va les recevoir et les traiter
pour le reste c’est la carte qui s’en occupe….
j’espère avoir répondu à votre question
Cordialement
François
bonjour,
je suis tombé sur votre Blog en cherchant à communiquer avec ma centrale Météo Otio. en effet équipé d’un rapsberry et avec Domoticz qui fonctionne correctement en 433E, j’ai fièrement acheté une centrale Météo Otio. Malheureusement celle ci parle en 868 MHz. pensez vous que le module dont vous parlez pourrait fonctionner dans ce cas?
d’avance merci
Bonjour
Ne connaissant pas la station météo en question je ne peux vraiment pas répondre à votre question.
Tout dépend de ce qu’envoie la station ou ses capteurs…
il faut tester ou… trouver quelqu’un qui a déjà essayé
désolé
cordialement
François
Bjr,
Ayant un raspberry PI2 avec un module rfxcom 433E, je pilote mes volets somfy rts et quelques lampes avec domoticz de la maison.
j’aimerai moi aussi mettre en liaison mon raspberry et Domoticz avec une station météo (Lacrosse) fonctionnant en 868 Mhz. Avant même de savoir si ce dongle pourrait communiquer correctement avec la station, savez vous si ce module era-connect cohabite bien avec le rfxcom 433e ? rfx com à une doc très bien faite alors qu’avec era-connect, il n’y a aucune infos sur les protocoles supportés !!!
Bonjour Stéphane
désolé, on est loin du Raspberry Pi… même si les modules fonctionnent dessus…
essayez de poser la question sur le forum
cordialement
François
Oki, merçi pour la réponse
cdt,
Stéphane
merci de votre réponse.
actuellement je n’ai trouvé personne et je ne me sens pas assez calé en protocole pour tester moi même. j’ai posé la question à rfxcom. en leur demandant s’il envisageaient de fabriquer ou commercialiser un produits compatible. un peu dans l’esprit de leur 433. Si j’ai du nouveau, je ne manquerai pas de poster sur votre blog
Cordialement
je reviens vers vous pour vous informer qu’à ce jour, RFXCom ne travaille pas sur le protocole Otio.
a+
Merci pour ce retour
cordialement
François
Bonjour,
Sauriez vous si il est possible a l’aide de ce genre de périphérique de communiquer avec plusieurs (et combien) détecteurs magnétiques utilisant ce mode de transmission afin de pouvoir créer une central d’alarme a coût moindre.
Si oui, une piste m’intéresserait.
Merci,
Bonjour Damien
A priori ces modules sont prévus pour réaliser un pont série (transmettre des datas série) entre 2 systèmes.
Je ne pense pas que ça convienne à des détecteurs magnétiques qui établissent simplement un contact (boucle sèche).
Il faudrait ajouter un arduino et une alim et vu le prix de ces modules… c’est une alarme qui va co^ter cher 🙂
cordialement
François
Bonjour
Nous avons concus des appareils avec comme élément central les rasberry pi et nous voudrions créer un réseau pour interconnecter ces différents appareils à l’échelle d’une ville. Pensez vous que ce dongle pourrait être adapté a notre situation?
De même a travers ce réseau nous voudrions faire le backup des données générées par ces appareils vers un serveur central. Est ce possible avec ce système à basse fréquence?
Bonjour
c’est un système dont le débit est assez limité pour des sauvegardes…
http://www.e-lab.de/diverse/EasyRadio866.pdf
on tourne à 19200 bits/s
et il me semble que les paquets sont limités à 180 octets (de mémoire…)
quand à la portée elle avoisine les 200m ce qui est peu si la ville est un peu étendue…
Si le débit peut être très lent (données température, vent…) regardez du côté de LoRa
sinon… je ne sais pas
cordialement
François
Bonjour
J’aimerais faire de la vidéo- surveillance dans une grande propriété à l’aide de raspberry. Que me conseilleriez vous concernant la transmission de données vidéo. La distance la plus longue serait 400 mètres entre le PC et les raspberry.
Merci par avance.
Cordialement
Bonjour Richard
bin… là ce n’est plus vraiment du Raspberry Pi 🙂 Le problème serait identique avec une carte Odroïd ou une BeagleBone…
Pour 400 mètres je vous conseillerais des clés USB WiFi avec une antenne, ce qui augmente la portée…
par exemple la TL-WN722N que j’utilise est reconnue nativement par Raspbian.
Il faudra faire des tests car la portée en radio est fortement dépendante de l’environnement. 400 m en rase campagne dans un pré et 400 m en zone urbaine ou en forêt ce n’est pas du tout pareil 🙁
L’avantage c’est qu’en dévissant l’antenne sur une clé comme celle que je vous indique (mais il y en a plein d’autres), vous pourrez raccorder une antenne plus performante pour améliorer la liaison, voire une antenne directive qui offre un gain important.
Après à vous de vérifier que tout ceci est réglementaire et que vous n’êtes pas hors la loi 🙂 C’est un point sur lequel je ne m’engage pas
Cordialement
François
Je vous remercie pour votre aide ainsi que les précisions.
Vous avez un très bon site.
Cordialement.
Bonjour,
je souhaiterais utiliser une liaison sans fil de type radio dans une bande passante non polluée, entre un Raspberry Pi3 émetteur, et plusieurs Raspberry Pi3 récepteurs, pour envoyer un ordre de lecture synchrone de fichiers.
En site isolé, je pensais utiliser plusieurs Modules RF Dongle Connect 2 PI.
Pourriez-vous me confirmer si il est possible de créer ce dispositif de communication multi points avec ce type de module ?
Avec mes remerciements.
Cordialement
Dominique
Bonjour Dominique
Effectivement cette bande 868 MHz est encore calme…
http://www.lprs.co.uk/assets/files/Connect2Pi_900_1.2.pdf
d’après la doc la portée MAX est de 200 mètres.
A ma connaissance c’est fait pour réaliser une liaison point à point
pour remplacer une liaison série filaire par exemple.
je n’ai pas vu d’utilisation multi points avec ce genre de module. (ce qui ne veut pas dire que ce soit impossible…)
cordialement
François
Merci François,
je continue mes investigations et si j’obtiens une certitude, j’en ferai part sur ce blog.
Merci beaucoup pour cet échange.
cordialement
Dominique
merci Dominique !
ça sera utile 🙂
Bonjour,
je désire connecter mon PI 3 a ma station oregon WMR300 en utilisant Module Connect2-Pi 868 MHz. le programme est DOMOTICZ.
cela est il possible ?
merci
Bonjour Patrick
là c’est très spécifique… je ne sais pas 😉
essayez de parcourir https://community.domadoo.com/
et posez y votre question si la réponse n’est pas dans un des sujets
cordialement
françois
Bonjour
L’éclairage chez moi est réalisé à l’aide d’interrupteurs Delta Dore sans fils fonctionnant en 868 Mhz.
J’aimerai sniffer les commandes de mes interrupteurs (commande On et commande OFF) pour pouvoir ensuite les rejouer via une interface web par exemple.
Je suis totalement novice dans le monde PI 🙂 du coup je cherche pas mal sur le net mais il y a pas bcp de projets sur le 868Mhz contrairement au 433Mhz.
Ce dongle emet et ecoit du 868Mhz si je comprend bien donc je pense que c’est ce qu’il me faut, est ce que vous confirmer?
il se branche en usb, reconnaissance automatique des drivers, super, mais ensuite…
Comment on fait pour interagir avec (lire les données qu’il recoit ou lui en envoyer).
Comment ca ce code, il y a une api ou…?
Il y a des exemples de code quelque part?
Merci de votre retour
Bonjour
ces modules sont prévus pour échanger des données entre eux.
Il n est pas certain qu’ ils puissent échanger avec votre systeme…
Je n ai pas d infos sur vos modules (ce n est plus du Raspberry Pi) Pour vous en dire plus
Essayez de voir sur les forums domotique
Désolé de ne pouvoir vous aider
Cordialement
François
Tant pis, merci d’avoir pris le temps de répondre
Bonjour a tous ,
J’aurais voulus savoir si la fréquence de 868mhz est fixe ou peut être modifier a 868,15mhz?? Le récepteur de mon thermostat sans fil vient de lâcher , il reçoit le signal mais le contact ne tient qu’une seconde.
Merci d’avance .
