J’ai testé pour vous : un testeur (!) de port USB

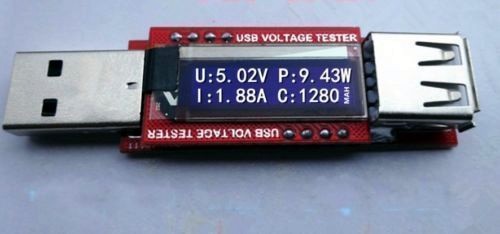

testeur_usb_250pxJ’ai inauguré cette semaine la rubrique J’ai testé pour vous qui a rencontré un franc succès avec la caméra à objectif interchangeable.
Je vous présente aujourd’hui un testeur de port USB, destiné à vérifier la tension présente en sortie d’un PC, d’un hub USB alimenté ou d’un mini chargeur USB avec lequel vous souhaitez alimenter votre framboise314.

Le testeur de port USB

Ça vient d’où ce machin ?

Devinez… de Chine bien sûr. J’ai trouvé ce testeur de port USB sur ebay après que Dodutils ait publié un superbe article sur le test des câbles USB utilisés pour le Raspberry Pi. Il y présentait plusieurs de ces appareils de test.

Photo du testeur sur ebay. Branché à... rien il affiche des valeurs ? Bizarre

Photo du testeur sur ebay. Branché à… rien il affiche des valeurs ? Bizarre

Comme j’ai toujours dans ma TODO list (qui ne fait que s’allonger 🙁 ) un hub 7 ports acheté sur ebay à tester suite à l’article sur le même produit vendu par PiHut et qui avait déclenché un certain nombre de discussions, je me suis dit que ce testeur pourrait servir.

Comment ça s’appelle ?

Oula ! le titre de l’annonce sur ebay est celle-ci :
Mini OLED USB Charger Capacity power Current Voltage Detector Tester Meter

Avec cette indication vous devriez le retrouver, si le lien n’existe plus lorsque vous lisez l’article (ce qui arrive souvent avec les objets vendus sur ebay…).

Combien ça coûte ?

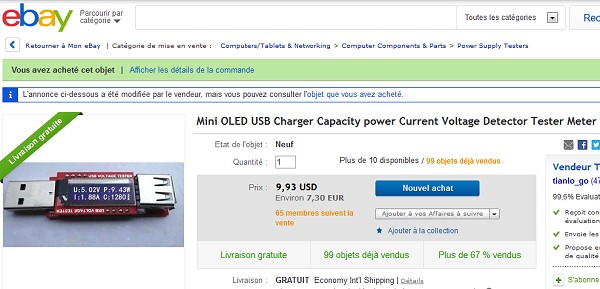

testeur_ebayAllez, je vous le laisse à 7,30€ frais de port compris. Pour les délais de livraison ils ont fait vite puisque commandé le 20 juin il a mis à peine 2,5 semaines à arriver au cœur de la Bourgogne. Le produit est livré bien protégé et enfermé dans un sachet antistatique zippé.

Ça ressemble à quoi ?

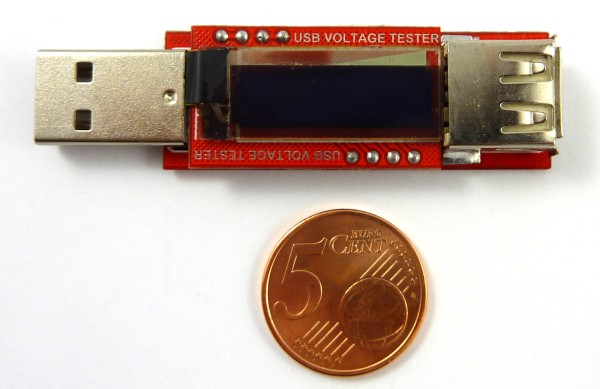

testeur_piece_5centsMa foi, ça ressemble à une clé USB gigogne ou hermaphrodite, si vous préférez… Mais n’espérez quand même pas pouvoir faire de l’élevage ;-).

Ses dimensions sont de 60 mm d’une extrémité de prise USB à l’autre, et de 18 mm de large. La photo ci-dessus (sur laquelle vous reconnaîtrez la pièce de 5 centimes devenue mondialement célèbre depuis l’article sur les détecteurs infrarouges – oui, c’est la même !) vous permet d’estimer sa taille. C’est suffisamment petit pour tenir dans une poche de chemise.

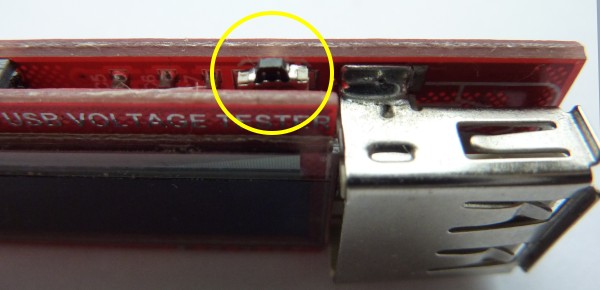

reset

Sur le côté du testeur il y a un micro-poussoir que j’ai d’abord pris pour un reset. Ce n’est pas indiqué dans les infos présentes sur la page ebay, l’appareil est livré sans documentation, et le vendeur interrogé n’a pas pu répondre à ma question (je pense qu’il n’a même pas compris la question puisqu’il me proposait de rembourser l’appareil… :-D).

Quand on appuie sur ce poussoir pendant environ une seconde, l’affichage est inversé (haut/bas) ce qui peut s’avérer pratique lorsque les valeurs sont affichées à l’envers. Si vous appuyez brièvement, parfois l’affichage ne revient pas et on voit des petits points clignoter en haut de l’écran. Un appui prolongé permet de revenir à un affichage normal.

Le testeur est muni d’un écran OLED affichant en blanc, très visible.

Comment ça marche ?

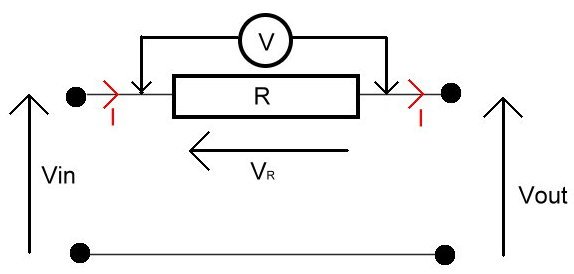

schema_testeur_usb

Le schéma de principe est indiqué ci-dessus. Vin représente la tension délivrée par le port USB (celui d’un PC, d’un hub USB, d’un chargeur de téléphone…) Vout représente la tension envoyée à l’appareil connecté au port USB (smartphone, mp3, Raspberry Pi…).

Une résistance R insérée en série dans le circuit est parcourue par le courant I qui est consommé par l’appareil branché en sortie. Conformément à la loi d’Ohm, le courant qui parcourt cette résistance donne naissance à une tension qui apparaît aux bornes de la résistance.

Cette tension VR vaut :  VR = R x I

Cette tension aux bornes de la résistance est de l’énergie perdue (on l’appelle aussi « chute de tension aux bornes de R« ). La tension de sortie Vout est égale à VinVR

On voit donc qu’il y a tout intérêt à ce que la résistance utilisée pour mesurer le courant soit la plus faible possible.

Les caractéristiques annoncent 50mΩ. Si cette valeur est juste, cela veut dire que pour une consommation de 300 mA, la chute de tension produite par l’insertion de l’appareil est de VR = R x I soit VR = 50.10-3 x 0.3 = 0.015 V  soit 15mV, ce qui est très acceptable à mon avis.

Le testeur indique aussi la puissance consommée par l’appareil connecté. Connaissant la tension de sortie et le courant consommé, quelques neurones auraient suffi pour trouver le résultat, mais bon, puisqu’il fait le calcul autant en profiter.

Par exemple, l’afficheur indique Vin = 4.93V et I = 0.35A. La puissance calculée et affichée est de P = 1.71W. Si on fait le calcul on trouve 1.72W, ce qui correspond (aux arrondis près, je pense).

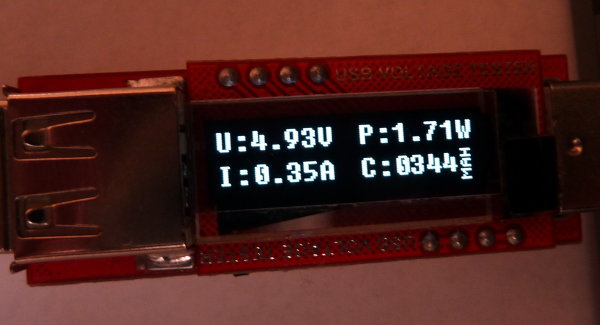

Photo du testeur de port USB prise après une heure de fonctionnement

Photo du testeur de port USB prise après une heure de fonctionnement

Enfin un dernier chiffre est affiché, il s’agit de la quantité d’électricité fournie à la charge  en mAH (milliampèreheure en un seul mot). Ici, le raspberry Pi muni uniquement d’une clé USB Logitech destinée à connecter un clavier et une souris sans fil a consommé environ 350mA pendant une heure. Il y a eu quelques fluctuations mineures lors du lancement de Midori par exemple. Cette valeur pourra vous servir si vous devez alimenter le Raspberry Pi sur une batterie. La capacité de la batterie permettra d’estimer le temps de fonctionnement possible du Raspberry Pi.

Par exemple, avec une batterie d’une capacité de 2200mAh, le Raspberry Pi de notre exemple pourrait fonctionner environ 2200 / 344 = 6h 20 mn.

Si vous partez d’une batterie LiPO de 3,7V et que vous utilisez un convertisseur, il faudra tenir compte de son rendement, car lui-même consomme un peu d’énergie pour travailler. Si votre convertisseur a un rendement de 80% par exemple, le temps de fonctionnement sera réduit à  (2200 / 344) * 0.80 soit environ 5 heures. Ça va, vous suivez toujours ?

Caractéristiques du testeur

Plage de mesure:

  • Tension : 3V à 10V (Précision 1%)
  • Courant : 0 à 3.3 A (Précision 0.4%)

Afficheur :

  • OLED (Couleur blanche)

Dimensions : 60 * 18mm

Données affichées: Tension, courant, puissance, mAh

Résistance série : 50mΩ

Quelques mesures :

ecran_320mA

Raspberry Pi seul, tous les périphériques USB connectés sur le hub USB alimenté : 320 mA.


ecran_380mA

Raspberry Pi avec clé wifi Ourlink Adafruit. La consommation est montée à 380 mA. Le Raspberry Pi est en mode console. Pas d’affichage graphique.


ecran_390mA

Raspberry Pi avec clé wifi Ourlink Adafruit et clé Logitech clavier/souris sans fil. La consommation atteint 390 mA. Le Raspberry Pi est en mode console. Pas d’affichage graphique. Lors du lancement de l’interface graphique (startx) puis de Midori, il y a des pointes à 500 mA !

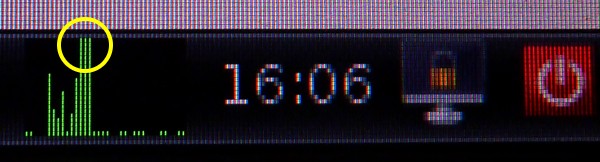

proc_100pc
ecran_460mALes appels de courant ont lieu lorsque le CPU « grimpe » à 100%. On a ici une valeur de 460 mA. Ces lectures permettent de dimensionner l’alimentation pour un projet.


cle_wifi

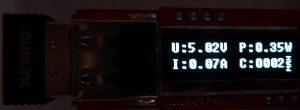

ecran_07mA

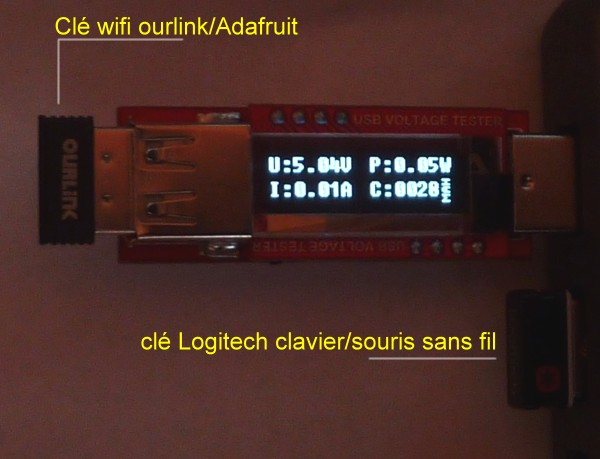

Mesure de la consommation d’une clé wifi Ourlink d’Adafruit seule. La clé juste connectée au port USB consomme ici 10 mA (ci-dessus). Si on active le wifi la consommation passe à 70 mA (à gauche).


pc_lecteur_cate

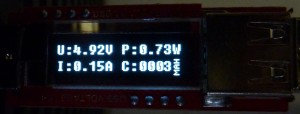

Mesure de la consommation d’un lecteur de cartes mémoires sur un PC. Une carte SD est insérée dans le lecteur. Consommation de l’ensemble lecteur + carte = 150 mA.


Conclusion

Un petit appareil pas très cher qui peut rendre des services si vous avez un projet alimenté par batterie à préparer. Comme l’avait signalé Dodutils, il peut aussi vous aider à déverminer vos câbles d’alimentation et à les « certifier » pour le fonctionnement avec le Raspberry Pi.

Pour ma part je pense modifier une clé mémoire USB qui a rendu l’âme pour remplacer la carte mémoire par des résistances qui me permettront de tester le débit maxi des divers interfaces USB (PC, chargeur, hub USB alimenté…).

C’est le deuxième article de cette série « J’ai testé pour vous ». C’est vous qui me direz si vous jugez ce genre d’article intéressant et si vous souhaitez en trouver un de temps en temps sur le blog (dans les commentaires…).

Si vous avez des idées d’article à proposer, ou si vous souhaitez réaliser ce genre de tests, dites-le également, c’est avec plaisir que framboise314 vous ouvrira ses pages!

Bonus

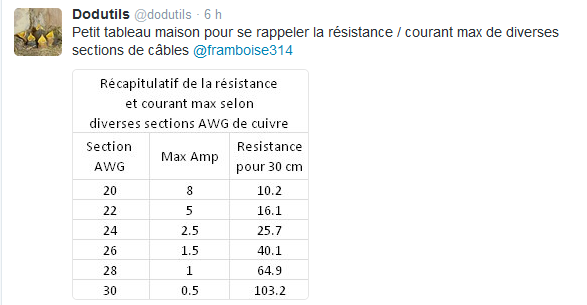

Dodutils m’a envoyé ce tableau bien utile pour estimer la chute de tension dans les câbles en fonction de leur dimension :

courant_maxLa résistance est exprimée en milli Ohms et pour mémoire la chute de tension dans un fil se calcule de la façon suivante : U = R x I

avec U la chute de tension dans le fil, R la résistance du fil en Ohm, et I le courant qui circule dans le fil. (pour R, pensez que le courant fait un aller-retour)…
