Si vous possédez plusieurs Raspberry Pi ou si une de vos alimentations vient à rendre l’âme, il peut être utile de trouver en dépannage une alimentation de remplacement pour le Raspberry Pi.
C’est dans le rayon HiFi/Tv du Géant voisin que j’ai trouvé ce bloc d’alimentation fabriqué par BELKIN. Vendu 24.99€ sur le site du fabricant, il était affiché à moins de 15€ (oh pas beaucoup moins que 15€ 😉 ) dans le supermarché susnommé (non, non, ce n’est pas une grossièreté). J’ai donc décidé de le tester et de confier une de mes framboises 2 (grosses consommatrices) à ses bons soins…
Au sommaire :
Chargeur BELKIN 2.1A USB
Emballage
On commence par le commencement… La boîte semble robuste. Les 2.1 ampères sont fièrement annoncés et cerclés. Ce chargeur est destiné d’après le fabricant à la recharge des batteries des appareils mobiles équipés d’une prise micro USB :
- Samsung
- Blackberry
- LG
- Nokia
- HTC
et autres si affinité (micro USB 5V/2A)
Délesté d’une quinzaine d’euros, je ressors donc avec mon chargeur, pressé d’aller essayer cette acquisition…
Le déballage
Non, ne rêvez pas, pas de vidéo du déballage ici… Une étiquette transparente garantit que l’emballage n’a pas été ouvert. Un coup de cutter et elle n’est plus qu’un souvenir.

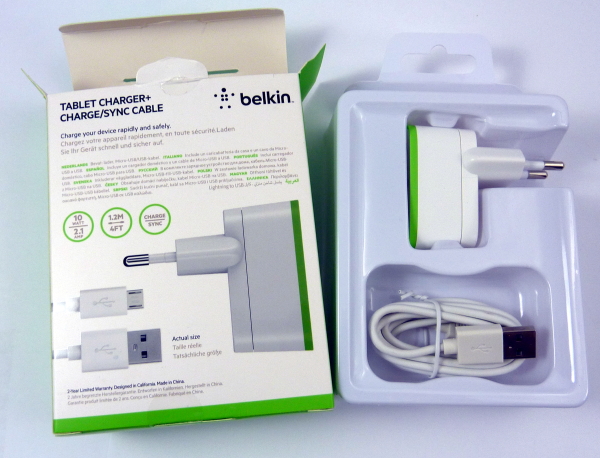

La boîte est un peu dure à ouvrir mais cède finalement à mes assauts répétés. Notez la forme de la coque plastique qui intègre à la partie supérieure une extension qui passe par un trou de la boîte en carton et facilite l’accrochage en rayon.
De notice ne cherchez pas la trace, de l’emballage il faudra vous contenter. Conçu en Californie mais fabriqué en Chine (étonnant, non?) le chargeur est livré avec un câble USB de 1,2 m.

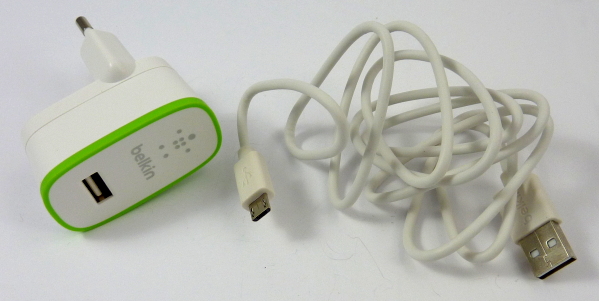

J’ai été surpris par la bonne tenue du câble en comparaison avec d’autres alimentations (y compris officielles).
Celui-ci se tient bien, est relativement épais, rigide mais souple à la fois et semble à base de silicone (mais je peux me tromper). Le diamètre du câble laisse espérer la présence de fils d’un diamètre suffisant pour transmettre l’énergie dans de bonnes conditions jusqu’à notre Raspberry Pi et l’épaisseur et la rigidité de l’isolant augure d’une bonne tenue dans le temps. Rassurant, quoi…

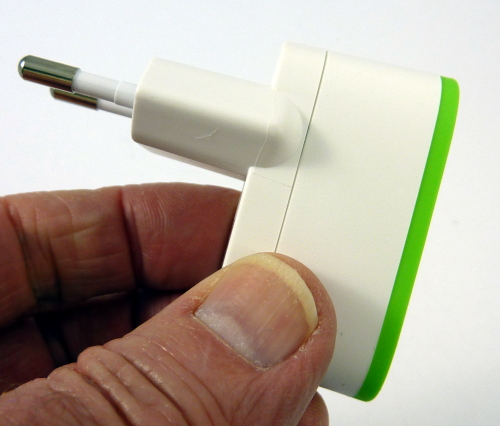

La photo ci-dessus vous permet d’apprécier la taille réelle proche de celle d’une prise standard.

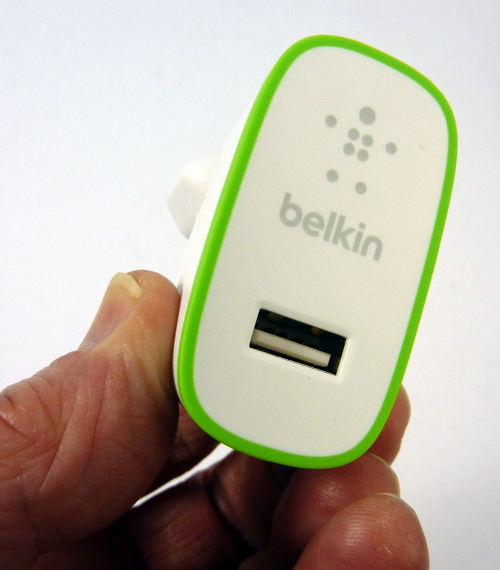

On pourrait croire que les cercles à la partie supérieure du boîtier cachent une LED quelconque (j’aime bien les bleues…) qui indiquerait que la tension est présente, ou que la sortie consomme du courant, et qui rougirait de honte si le courant dépasse un seuil (2A par exemple)… Mais non, oubliez la LED, eux aussi ils l’ont oubliée 😥
Le test (enfin !)
Moment de vérité, ce bloc secteur va-t-il subvenir aux besoins d’une framboise en mal de courant ? Pour tout vous dire le Raspberry Pi 2 sur lequel je vais brancher ce bloc secteur est muni d’une caméra à objectif CS interchangeable, d’une carte SD de 16Go, clavier, souris. Connecté jusque là à un HUB USB, il montrait des signes de rébellion en faisant clignoter de temps en temps sa LED POWER ou en affichant un carré multicolore en haut à droite de l’écran.
Autant de signes d’une alimentation inadaptée et insuffisante pour ce nouveau modèle beaucoup plus énergivore que ses prédécesseurs…
J’ai intercalé un testeur de port USB comme il se doit et branché la prise sur le secteur.

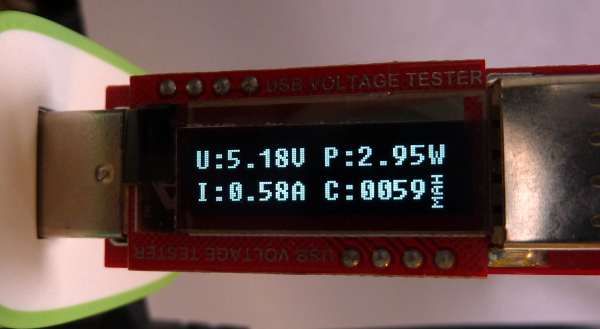

Surprise (ou pas ?) malgré une consommation conséquente proche de 580mA, la tension reste à 5,18v.
Pour ceux qui craindraient pour la vie de leur Raspberry Pi en raison de la tension proche de 5,2v, je vous rassure : l’alimentation du RasPi est à même de traiter cette tension sans problème. Le câble USB semble également adapté et je n’ai plus vu réapparaître mon ami le carré arc-en-ciel dans le coin de l’écran. Le bloc BELKIN est resté branché de longues heures sans que cela entraîne un échauffement notable.
Extrait du site Belkin
DESIGN ÉLÉGANT, FACILE A UTILISER
Le chargeur secteur universel de Belkin est non seulement extrêmement rapide, il est en outre de très petite taille. Branchez-le sur une prise murale et il s’intègre parfaitement sans bloquer les autres prises. Et à seulement 16 grammes, il pèse moins que quelques pièces de monnaie dans votre poche.
IDÉAL POUR LES FAMILLES AVEC PLUSIEURS APPAREILS
Parce qu’il est si polyvalent, le chargeur secteur universel de Belkin est le chargeur idéal lorsque tous les membres d’une même famille ont plusieurs appareils de marques différentes à recharger. Adieu tiroirs remplis de vieux chargeurs et câbles, adieu disputes sur le partage du chargeur, et encore mieux : adieu chargeurs qui ne sont pas compatibles avec votre appareil. Lorsque vous passez d’un appareil à un autre, il vous suffit de remplacer le câble.
ASSURANCE DE SÉCURITÉ BELKIN : RECHARGEZ EN TOUTE CONFIANCE
Chaque fois que vous branchez votre smartphone ou tablette sur un chargeur mobile universel Belkin, vous n’avez pas à vous soucier des surtensions ou de la foudre qui pourraient endommager votre précieux appareil mobile. Les circuits intelligents avec détection automatique de la tension répondent aux besoins spécifiques en alimentation de votre appareil, tandis que les dispositifs de sécurité protègent votre appareil. Nos équipes de qualité en font toujours davantage pour la protection des consommateurs et de l’environnement, en établissant des normes qui dépassent les exigences normatives minimales et en soumettant chaque produit à notre propre série de tests rigoureux d’assurance qualité.
Réference du produit
F8M667vf04-WHT
Conclusion
Un accessoire qui pourra rendre service au possesseur d’un Raspberry Pi en mal d’alimentation. En plus, vous pourrez même dépanner un(e) ami(e) de passage qui aurait oublié son chargeur de smartphone ou de tablette, pour peu que la prise micro USB soit adaptée à son appareil.
