RetroFlag s’est fait une spécialité : sortir des boîtiers pour le Raspberry Pi qui ressemblent à d’anciennes consoles de jeu. Cette fois c’est le boîtier MegaPi Case que Cafago m’a proposé de tester.

Le boîtier MegaPi Case de RetroFlag

============= Article sponsorisé =============

CAFAGO m’a proposé de tester ce boîtier MegaPi Case, ce que j’ai accepté avec plaisir. Je n’ai pas d’affiliation avec CAFAGO, j’ai simplement reçu le boîtier gratuitement.

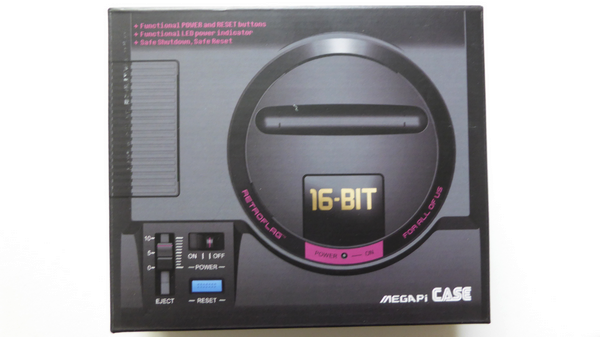

Déballage du MegaPi Case

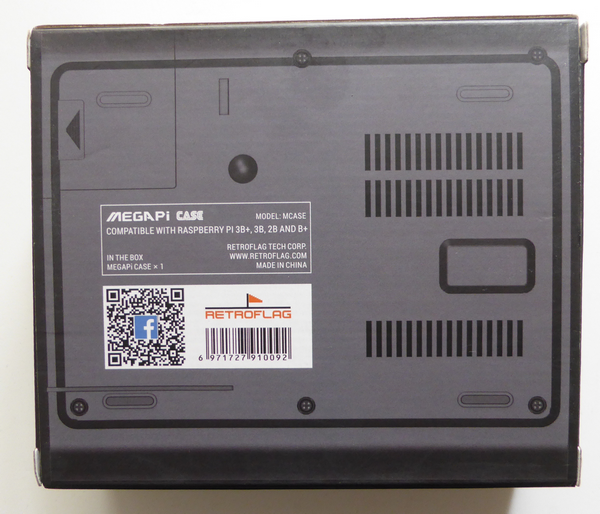

Le boîtier est arrivé dans un emballage solide, entouré d’une mousse souple. A l’ouverture on trouve une boîte en carton dont les illustrations représentent… le boîtier lui-même.

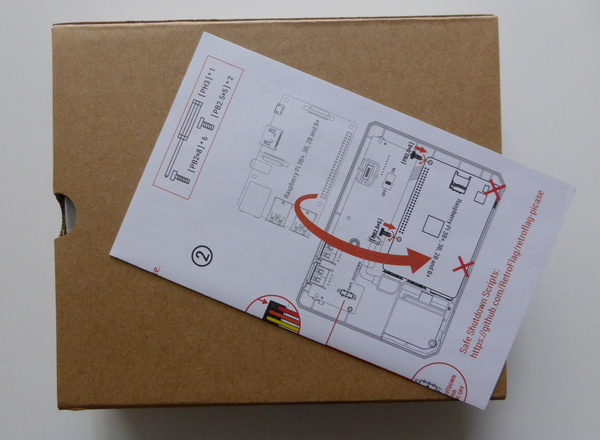

A l’intérieur de la boîte une autre protection en carton fort et la notice que vous trouverez plus bas. Et enfin à l’intérieur, encore protégé par une enveloppe en mousse, le boîtier MegaPi Case !

La finition est bonne et le look du boîtier très sympa.

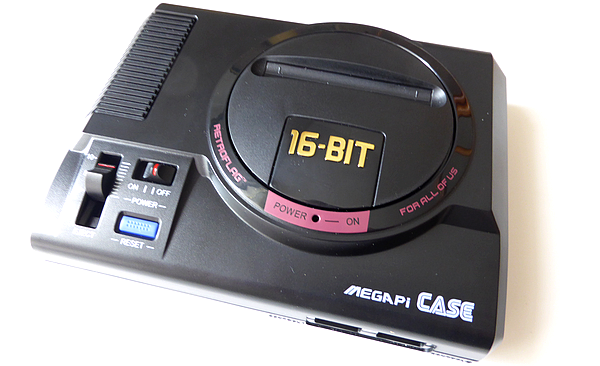

Présentation du boîtier

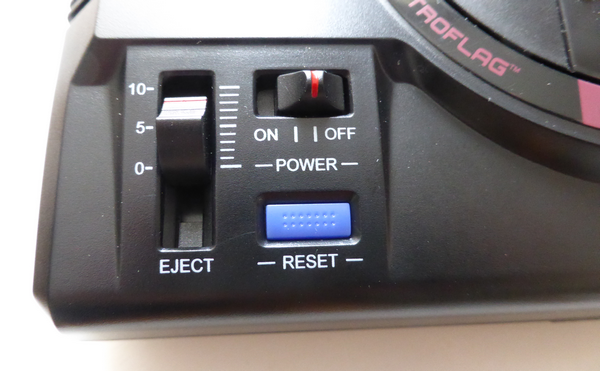

Les boutons de commande

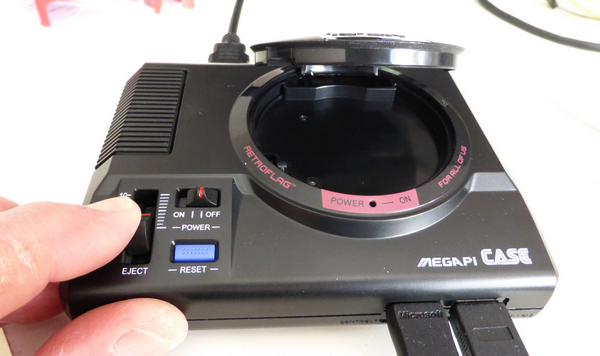

Sur la gauche du boîtier on trouve les boutons de commande : Eject permet d’ouvrir la trappe de rangement circulaire au dessus du boîtier. ON/OFF mise en route et arrêt du Raspberry Pi.
Et RESET redémarre le système.

La LED Power On

La LED PWER ON indique que l’appareil est sous tension. Elle clignote avant l’extinction.

Les ports USB

En façade deux ports USB pour brancher des manettes par exemple…

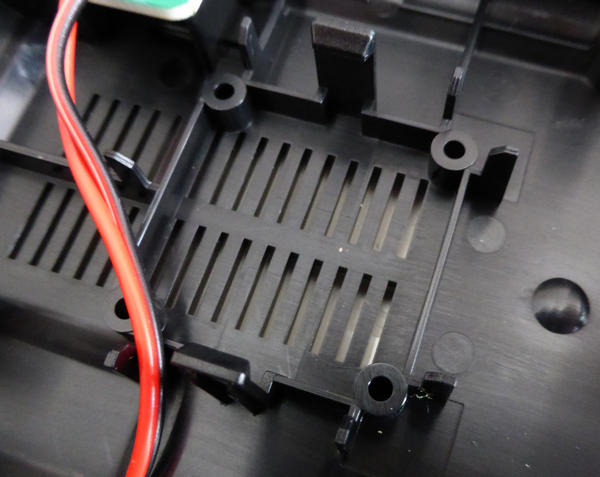

La face supérieure

L’intérieur de la partie supérieure du boîtier. Les ressorts servent pour la trappe de rangment circulaire et pour la trappe latérale d’accès à la carte SD.

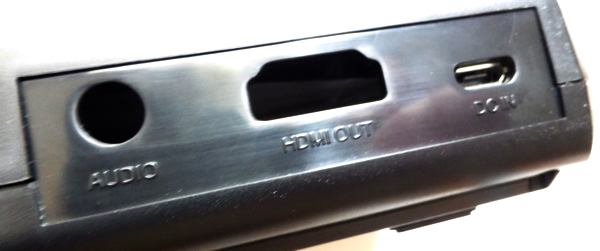

Les sorties Audio/Vidéo

A l’arrière les sorties AUDIO, HDMI et l’entrée d’alimentation.

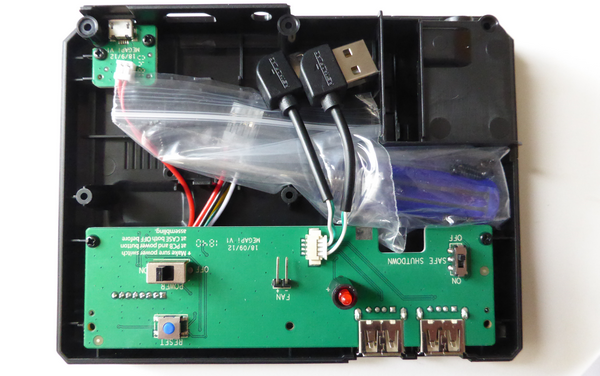

La face inférieure

La partie basse comporte une carte électronique de gestion de l’alimentation, les ports USB de façade et des interrupteurs pour autoriser le pilotage « intelligent » de l’alimentation du Raspberry Pi.

A droite l’interrupteur SAFE SHUTDOWN est livré sur OFF par défaut. Le Raspberry Pi ne gère pas l’arrête « propre ». Passez le sur ON pour gérer l’arrêt et le RESET avec les boutons du boîtier.

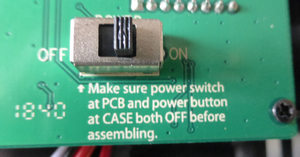

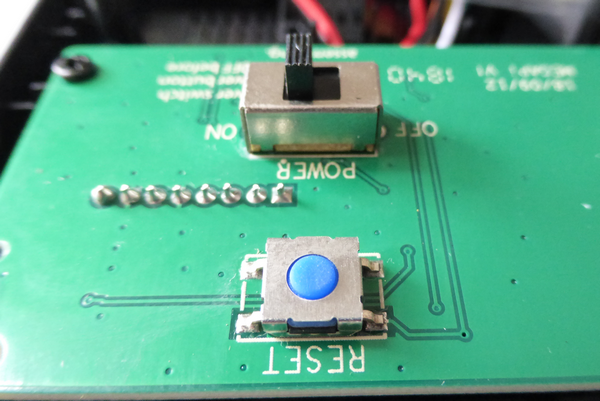

Les interrupteurs A/M et RESET

L’interrupteur A/M ne commande pas directement l’alimentation du Raspberry Pi. On passe par un circuit « intelligent » qui gère l’arrêt propre du système avant de couper l’alimentation.
Idem pour le bouton de RESET qui va envoyer un signal sur un GPIO et déclencher un RESET « propre » du système.

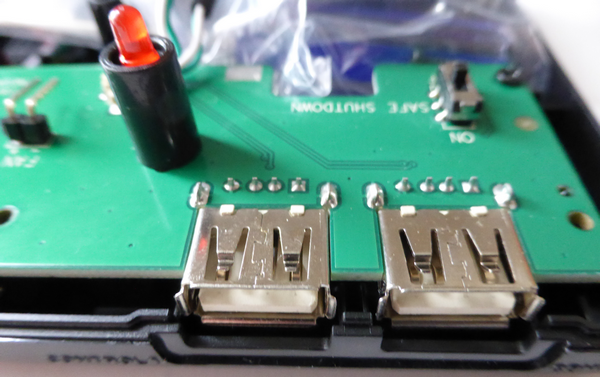

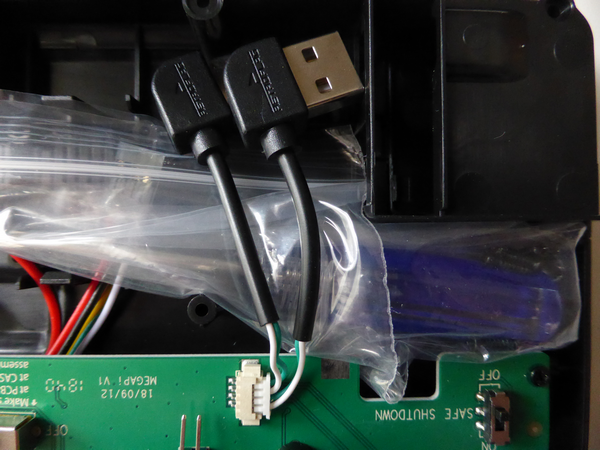

Les prises USB

Ces prises seront connectées à celles du Raspberry Pi. Vous les retrouverez ainsi en façade du boîtier.

Voyant LED et alimentation ventilateur

La LED rouge est positionnée sous le trou de la partie supérieure du boîtier. La prise FAN permet de connecter un ventilateur de 30mm en 5V. (ci dessous l’emplacement du ventilateur)

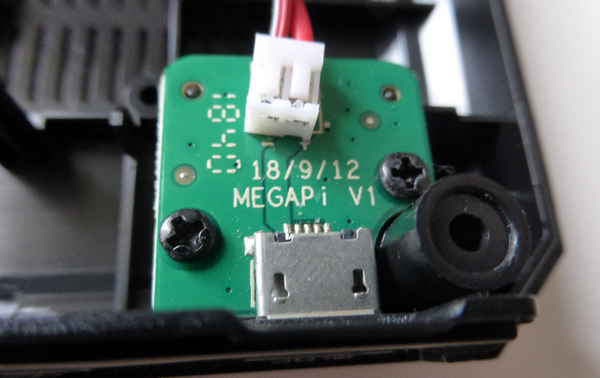

Entrée d’alimentation

C’est une petite carte qui supporte un connecteur micro USB identique à celui du RaspberryPi.

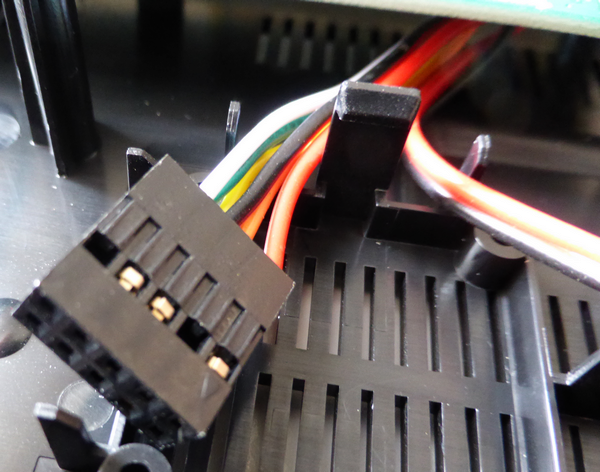

Connecteur GPIO

Ce connecteur vient sur le GPIO du Raspberry Pi et amène l’alimentation. Il est connecté également aux GPIO qui aident à la gestion intelligente de l’alimentation et du RESET.

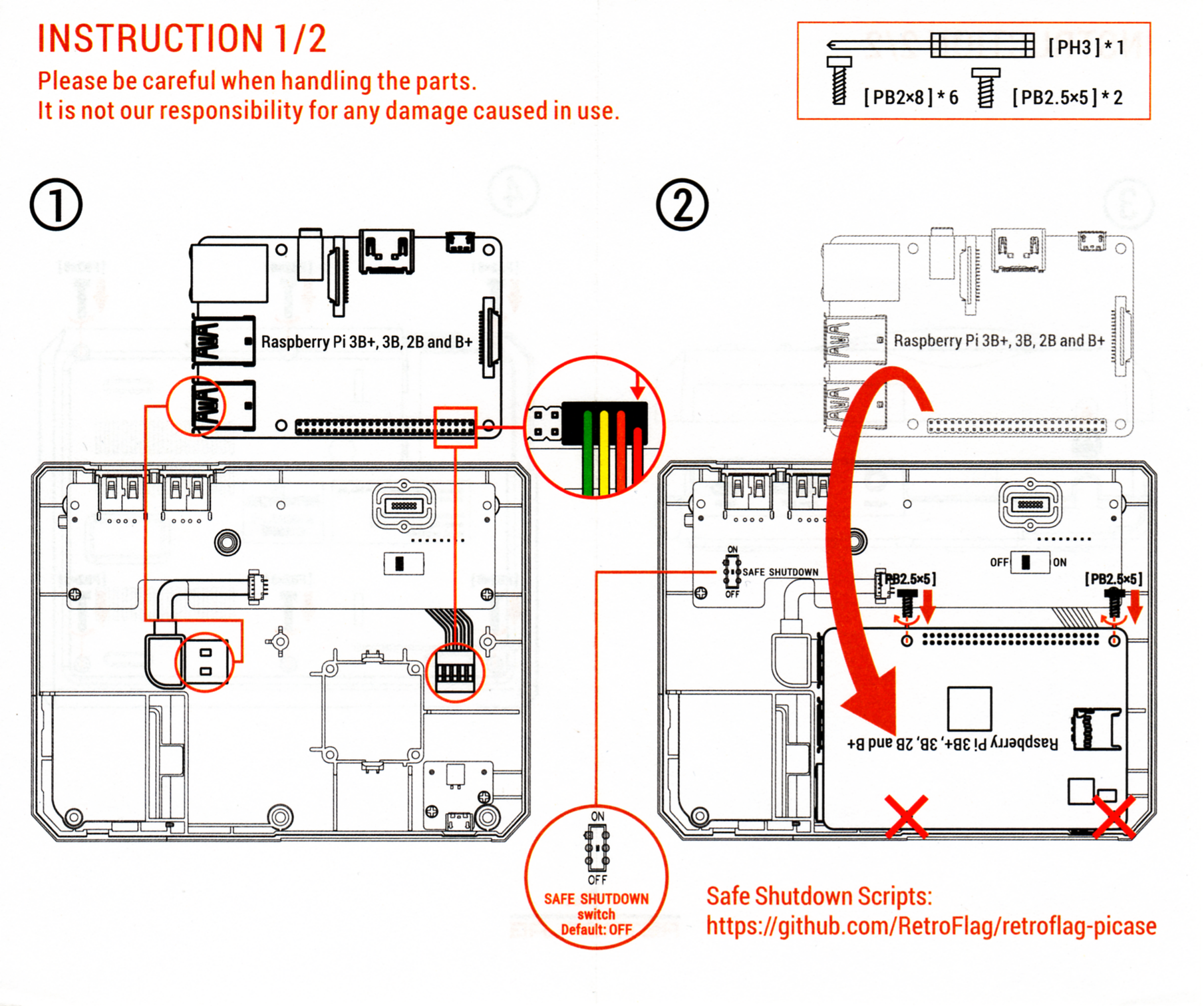

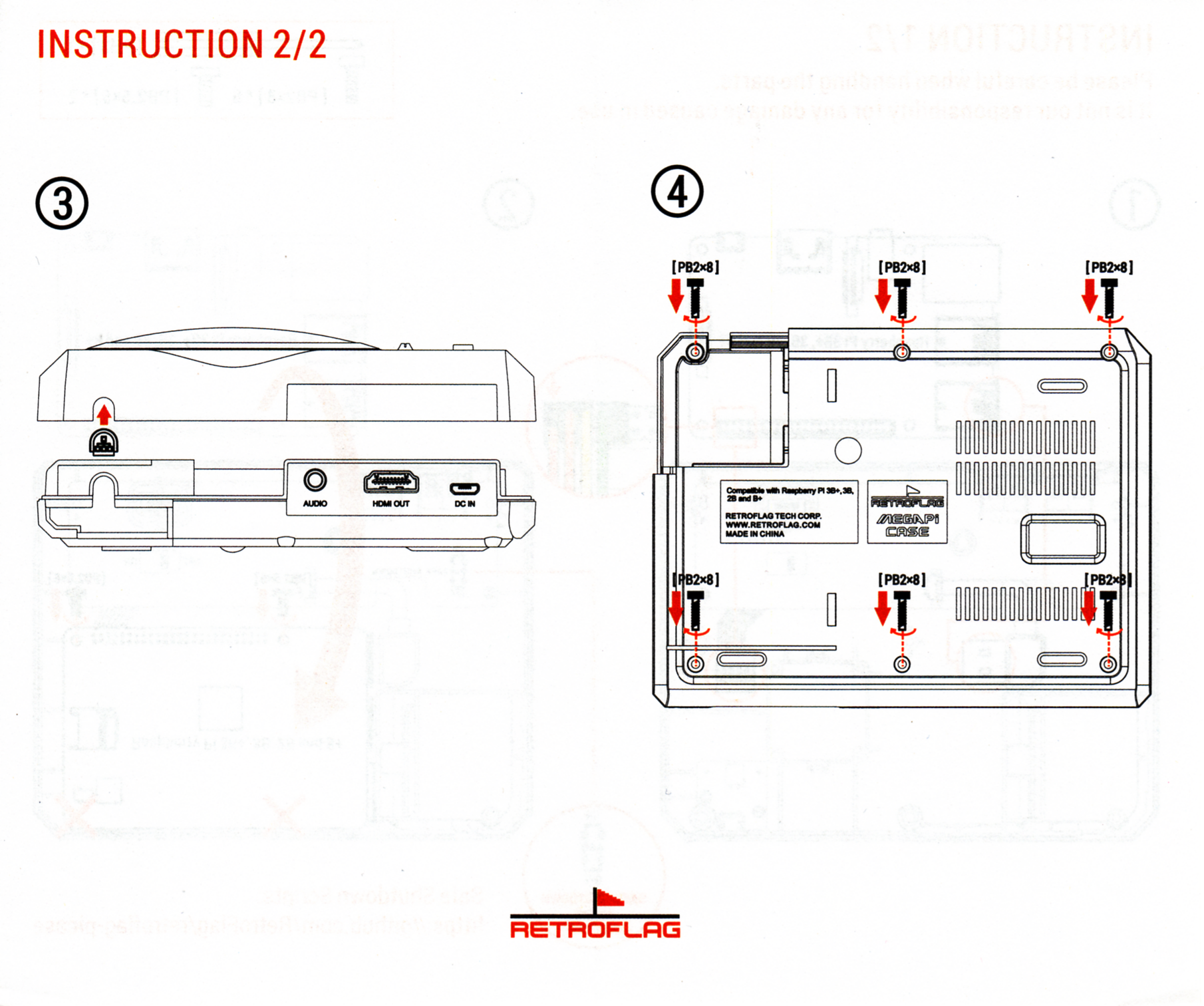

La notice de montage

Cliquez pour agrandir

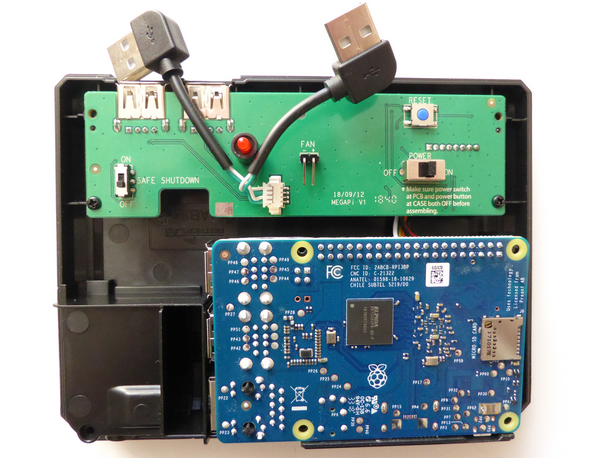

Montage du Raspberry Pi

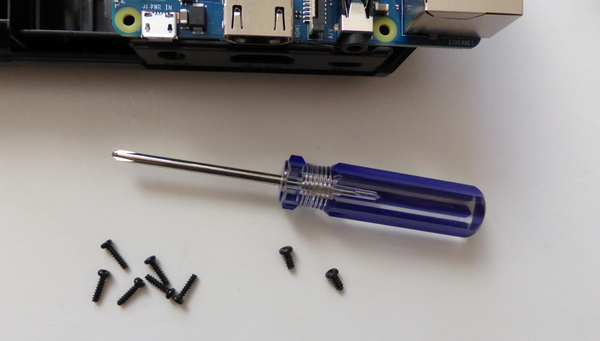

Le boîtier est fourni avec le tournevis, les 6 vis longues pour le boîtier et les 2 vis courtes pour le Raspberry Pi. Ne les faites pas tomber, il n’y a pas de rab.

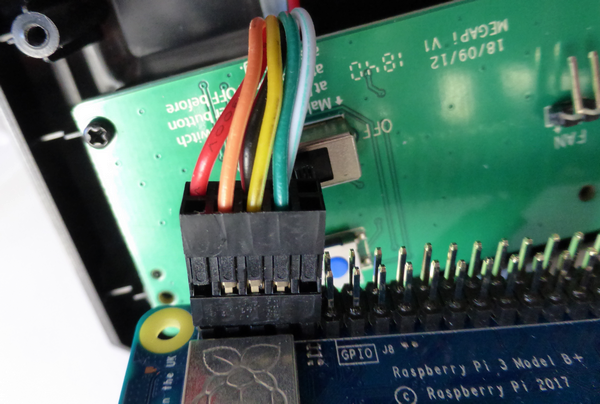

Branchez le connecteur sur le GPIO comme ci-dessus, le fil rouge est sur la première broche à l’extérieur de la carte.

Positionnez le Raspberry Pi, les prises Audio et HDMI doivent bien rentrer dans leur logement.

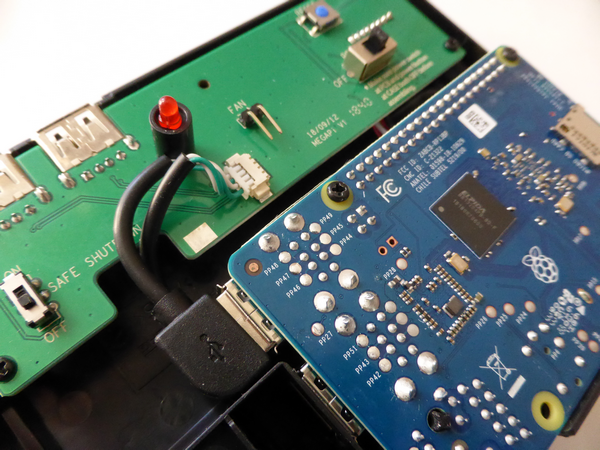

Connectez les fiches USB sur les prises du Raspberry Pi.

Mettez les 2 vis courtes en place La carte Raspberry Pi est bloquée d’un côté par les prises Audio Vidéo, de l’autre par les vis.

Positionnez l’interrupteur A/M sur Arrêt, ainsi que la glissière de commande sur la partie supérieure du boîtier. Posez la partie supérieure du boîtier MegaPi Case sur la partie inférieure. Il ne doit pas y avoir de résistance. Vous pouvez mettre les 6 vis longues sous le boîtier. (En principe je fais un test avant de fermer définitivement un boîtier… mais c’est vous qui voyez 🙂 )

Mettez la carte micro SD en place.

[stextbox id=’warning’ caption=’ATTENTION !’]

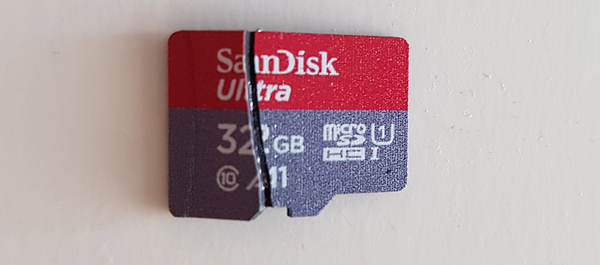

Il faut systématiquement enlever la carte micro SD avant de démonter le boîtier sinon vous cassez la carte SD !

C’est clairement indiqué sur un papier qui se trouve d’origine dans la trappe de la carte SD ! Mais parfois après plusieurs heures de manip, d’écriture, de photos… on oublie et 🙁

[/stextbox]

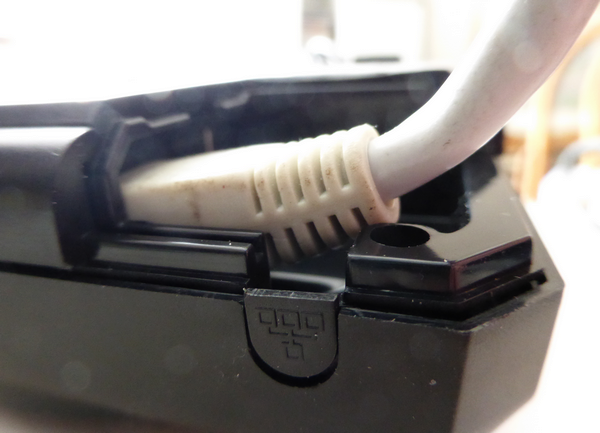

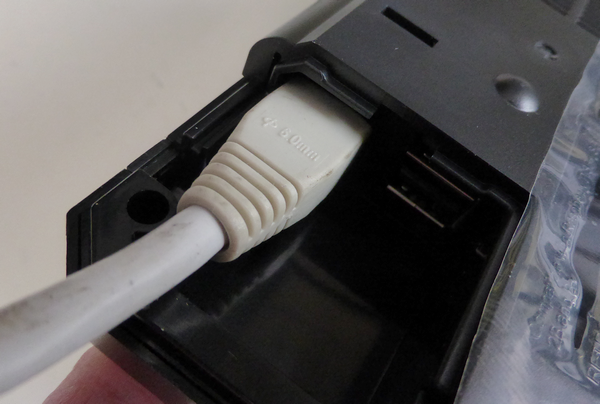

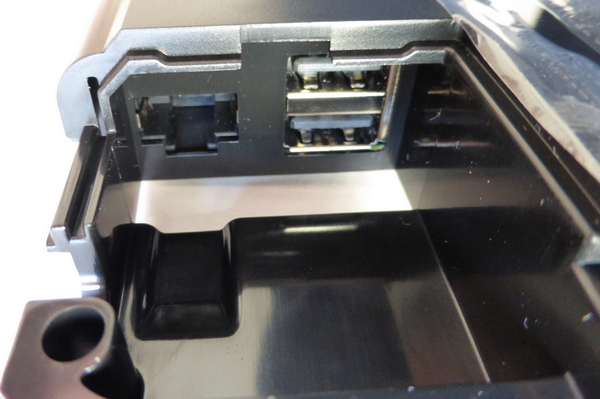

Accès à la prise RJ45 Ethernet

En enlevant la trappe qui se trouve sous le boîtier, on accède aux deux autres prises USB, et à la prise réseau. Comme le Raspberry Pi est monté, le clip de verrouillage de la fiche réseau est … coincé contre la paroi. Ils ont prévu un téton et en appuyant sur la fiche on arrive à la déverrouiller… mais ce n’est pas très pratique.

Après une fiche « normale » moulée a du mal à rentrer dans la trappe ! La sortie prévue, le petit cache rond, est mal placé pour ce type de fiche.

Il faudra une fiche courte (ou coudée) pour profiter de ce branchement en toute sérénité.

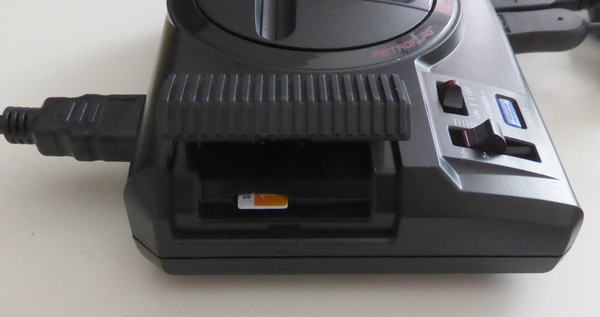

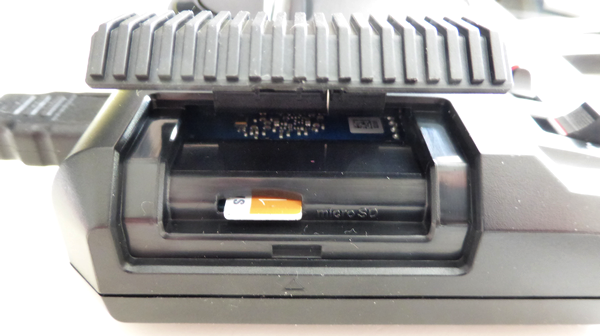

Espace de rangement pour micro SD

La trappe supérieure dissimule une boîte dans laquelle vous pourrez ranger des cartes SD si vous en avez plusieurs.

Connectez maintenant le Raspberry Pi, on va pouvoir démarrer. Lisez bien la suite pour le réglage des interrupteurs.

Si vous n’installez pas les scripts

Que se passe-t-il si vous n’installez pas les scripts et que vous basculez l’interrupteur « SAFE SHUTDOWN » présent sur le circuit imprimé en position ON ?

Vous pourrez mettre sous tension le Raspberry Pi avec l’interrupteur POWER (mettez le en position ON). Par contre cet interrupteur ne jouera pas son rôle quand vous le remettrez sur OFF : le Raspberry Pi restera alimenté.

Il en sera de même pour le bouton RESET qui sera sans effet. Vous appuierez dessus mais le Raspberry Pi continuera de fonctionner normalement !

[stextbox id=’info’ caption=’Attention !’]Si vous mettez l’interrupteur « SAFE SHUTDOWN » en position ON il faut impérativement mettre les scripts en place pour avoir un fonctionnement normal des interrupteurs du boîtier.[/stextbox]

Configuration automatique

Pour Retropie ou RecalBox, rendez vous à la page github de RetroFlag et suivez les instructions.

Configuration manuelle

Pour ma part j’ai opté pour une installation manuelle car je n’ai pas de console de rétrogaming installée sur mon Raspberry Pi de test (et puis j’aime bien savoir ce que ça fait quand ça installe 🙂 ).

Installation manuelle

pi@raspberrypi:~ $ sudo wget https://raw.githubusercontent.com/RetroFlag/retroflag-picase/master/install.sh
--2019-05-24 15:08:44-- https://raw.githubusercontent.com/RetroFlag/retroflag-picase/master/install.sh
Résolution de raw.githubusercontent.com (raw.githubusercontent.com)… 151.101.120.133
Connexion à raw.githubusercontent.com (raw.githubusercontent.com)|151.101.120.133|:443… connecté.
requête HTTP transmise, en attente de la réponse… 200 OK
Taille : 1861 (1,8K) [text/plain]
Sauvegarde en : « install.sh »

install.sh 100%[===================&gt;] 1,82K --.-KB/s in 0s

2019-05-24 15:08:45 (17,9 MB/s) — « install.sh » sauvegardé [1861/1861]

pi@raspberrypi:~ $ sudo wget https://raw.githubusercontent.com/RetroFlag/retroflag-picase/master/install.sh

--2019-05-24 15:08:44-- https://raw.githubusercontent.com/RetroFlag/retroflag-picase/master/install.sh

Résolution de raw.githubusercontent.com (raw.githubusercontent.com)… 151.101.120.133

Connexion à raw.githubusercontent.com (raw.githubusercontent.com)|151.101.120.133|:443… connecté.

requête HTTP transmise, en attente de la réponse… 200 OK

Taille : 1861 (1,8K) [text/plain]

Sauvegarde en : « install.sh »

install.sh 100%[===================>] 1,82K --.-KB/s in 0s

2019-05-24 15:08:45 (17,9 MB/s) — « install.sh » sauvegardé [1861/1861]

Rendez le fichier install.sh exécutable

sudo chmod 755 install.sh

1	sudo chmod 755 install.sh

exécutez le :

sudo ./install.sh

1	sudo ./install.sh

Ce script installe les fichiers nécessaires à la gestion par les GPIO. En particulier le fichier SafeShutdown.py ci dessous.

Modification du fichier Python

Puisque je n’utilise pas le Raspberry Pi pour du retrogaming, je modifie ensuite /opt/RetroFlag/ SafeShutdown.py avec nano. Il faut supprimer l’arrêt des émulateurs, inutile ici.

Supprimez dans votre fichier le texte killall emulationstation && dans le listing ci-dessous (présent à 2 endroits)

#!/usr/bin/env python3
from gpiozero import Button, LED
import os
from signal import pause

powerPin = 3
resetPin = 2
ledPin = 14
powerenPin = 4
hold = 1
led = LED(ledPin)
led.on()
power = LED(powerenPin)
power.on()

#functions that handle button events
def when_pressed():
led.blink(.2,.2)
os.system("sudo killall emulationstation &amp;&amp; sleep 5s &amp;&amp; sudo shutdown -h now")
def when_released():
led.on()
def reboot():
os.system("sudo killall emulationstation &amp;&amp; sleep 5s &amp;&amp; sudo reboot")

btn = Button(powerPin, hold_time=hold)
rebootBtn = Button(resetPin)
rebootBtn.when_pressed = reboot
btn.when_pressed = when_pressed
btn.when_released = when_released
pause()

#!/usr/bin/env python3

from gpiozero import Button, LED

import os

from signal import pause

powerPin = 3

resetPin = 2

ledPin = 14

powerenPin = 4

hold = 1

led = LED(ledPin)

led.on()

power = LED(powerenPin)

power.on()

#functions that handle button events

def when_pressed():

led.blink(.2,.2)

os.system("sudo killall emulationstation && sleep 5s && sudo shutdown -h now")

def when_released():

led.on()

def reboot():

os.system("sudo killall emulationstation && sleep 5s && sudo reboot")

btn = Button(powerPin, hold_time=hold)

rebootBtn = Button(resetPin)

rebootBtn.when_pressed = reboot

btn.when_pressed = when_pressed

btn.when_released = when_released

pause()

Enregistrez votre script, vous êtes prêt(e) à commencer à utiliser le boîtier MegaPi Case !

Vidéo

Conclusion

Un boîtier agréable pour héberger un Raspberry Pi 2 ou 3. Une fois les utilitaires installés, le fonctionnement devient complètement sécurisé, puisque le système s’arrête proprement grâce aux scripts lancés quand on manipule les boutons…

J’ai apprécié

La finition. Un boîtier qui a sa place au salon sans trop toucher au WAF !
La fourniture du tournevis adapté aux vis
La facilité de montage et la protection apportée au Raspberry Pi
La facilité de configuration de Raspbian (j’ai utilisé la dernière version 2019-04-08) et le fonctionnement correct des interrupteurs en mode « safe ». Le système s’arrête à chaque fois proprement et il n’y a aucun souci de redémarrage par la suite 🙂
L’espace de rangement des cartes micro SD
L’accessibilité à toutes les prises du Raspberry Pi.

J’ai noté quelques de points négatifs :

L’accès au bouton RESET qui n’est pas protégé. Un appui intempestif sur ce bouton redémarrera le système, parfois de façon non souhaitée.
Le bouton A/M ne mettait pas le Raspberry Pi en route… Il a fallu appuyer un peu plus fort vers la gauche pour le mettre en route. Un tout petit décalage mais un peu gênant…
Un regret aussi pour la plaque de protection des prises USB et Ethernet qu’on est obligé d’enlever pour brancher les connecteurs. Du coup on la pose là où elle tombe et… il y a de fortes chances qu’elle disparaisse (le genre de truc qui m’arrive tout le temps 😀 ). Un petit lien souple entre la plaque et le boîtier aurait évité ce risque.
Agaçant également (si vous branchez/débranchez souvent le câble Ethernet, la position du cliquet de déverrouillage de la prise. J’ai testé (mais c’est le hasard) avec une prise munie d’un protection souple sur le cliquet et c’est galère 🙂 Bon, après si vous laissez la prise branchée en permanence, ça a peu d’importance… Il faudra aussi bien choisir sa prise RJ45 si on veut fermer la trappe…

Je n’ai pas pu tester le ventilateur de 30x30mm que je n’avais pas en stock. En plus ils sont souvent un peu bruyants… Si vous testez cette solution, n’hésitez pas à faire un retour dans les commentaires ci-dessous.

Vu le prix, il est intéressant si vous concevez un projet pour lequel vous souhaitez prévoir un arrêt propre, de récupérer la carte de gestion d’alimentation seule pour la réutiliser… On est maker ou pas 😉

[stextbox id=’info’ caption=’Un code promo !’]Vous pouvez trouver ce boitier Retroflag MEGAPi Case avec arrêt sécurisé pour 16,49€ (au lieu de 18,69€) avec le code L1899F (offert aux lecteurs de framboise314 par Cafago 🙂 ) jusqu’au 30 juin 2019.[/stextbox]

Sources

https://www.cafago.com/

https://github.com/RetroFlag/retroflag-picase

http://retroflag.com/MEGAPi-CASE-M.html
