ikea retro gaming – Une console Recalbox dans une table Ikea

Un Raspberry Pi, une distribution Recalbox,  quelques outils, une table basse, un écran PC de récupération et quelques heures de travail sont nécessaires à la réalisation de ce projet de rétrogaming. Ambiance et fun assuré avec vos potes !
Découvrez pas à pas la réalisation de cette console de jeu pas comme les autres…

Concept IKEA rétrogaming FUN

Introduction

Ce projet « démontable » couvre étape par étape la réalisation d’une table basse intégrant le nécessaire pour s’éclater avec un raspberry pi et une solution de rétro gaming. Cette table s’intègrera facilement partout en apportant un côté fun et design à votre espace de vie. Si elle dérange ou si vous voulez jouer tranquillement (et que donc … vous dérangez), il vous suffit de la déplacer car elle contient tout le nécessaire et elle n’a besoin que d’une alimentation 220v pour vous divertir. Vos amis vont adorer, rien que de la voir, la curiosité est déjà attisée alors lorsque vous démarrez tekken ou mario, …

Matériel nécessaire

  • Une table Ikea « LACK » ®
  • Un moniteur LCD 17 pouces de récupération avec entrée DVI ou mieux HDMI
  • Un Raspberry pi 2
  • 2 manettes USB
  • Une carte Micro SD pré-chargée avec RECALBOX
  • Une fraiseuse portable (type dremel dans mon cas)
  • Une perceuse sans fil
  • Quelques outils faisant partie de la panoplie du petit bricoleur et de la quincaillerie
  • Un fer à souder
  • De la colle chaude
  • Des boutons poussoirs on/off « momentanés »
  • Quelques morceaux de tasseaux rabotés
  • Un peu de temps 😉 (environ 25~30 heures hors rédaction du tuto)

Compétences nécessaires

  • De la confiance en soi (je ne suis formé dans aucune discipline utilisée pour ce tuto)
  • De la patience (bon faut réfléchir pas mal pour ne pas détruire la table avant de l’attaquer au dremel)
  • L’envie de s’amuser en créant puis en utilisant ! (mais bon vous êtes déjà sur le site pour ça !)

Étape 1 : Modification de la table IKEA LACK ® pour y intégrer l’écran 17 pouce

Avant :

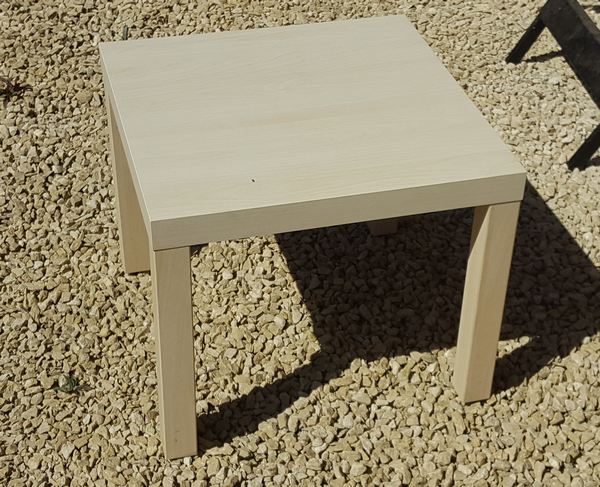

20160505_115527

Procédure :

  • procurez vous une table IKEA LACK
  • retournez là, pieds vers le haut
  • tracez les lignes rejoignant les pieds (laissez bien l’espace entre l’intérieur des pieds et le bord de la table
  • utilisez une fraise rotative pour découper le fond de la table
  • enlevez le fond de la table avec soin et conservez le pour un usage dans une des étapes suivantes
  • L’intérieur de la table est rempli d’une structure alvéolée en carton, ôtez la.

Résultat:

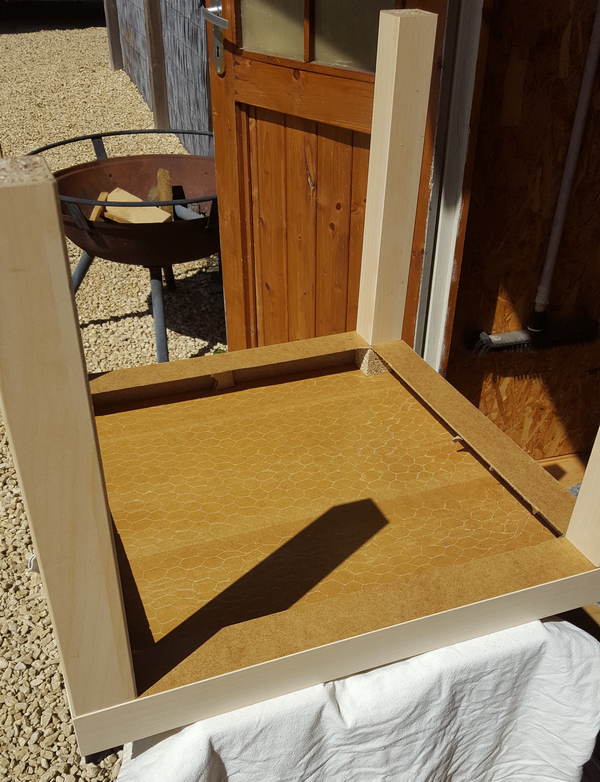

20160505_115546

Étape 2 : Découpe de la zone d’intégration de l’écran

C’est probablement l’étape la plus délicate car si vous vous trompez ou si vous faites une fausse manœuvre, la table peut être abimée et inutilisable si le rendu final est primordial.

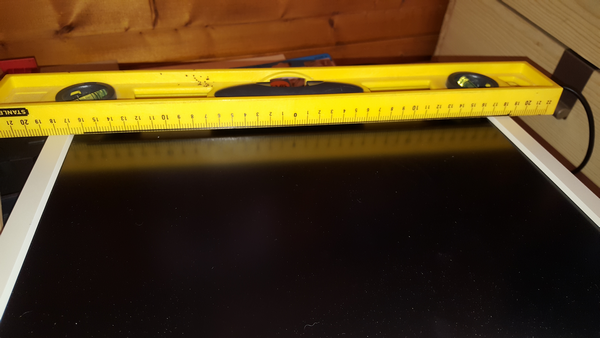

20160505_121533

Mesurez scrupuleusement les dimensions visibles de l’écran (uniquement la partie noire)

20160505_122948

Récupérez le fond de la table que vous avez retiré à l’étape 1

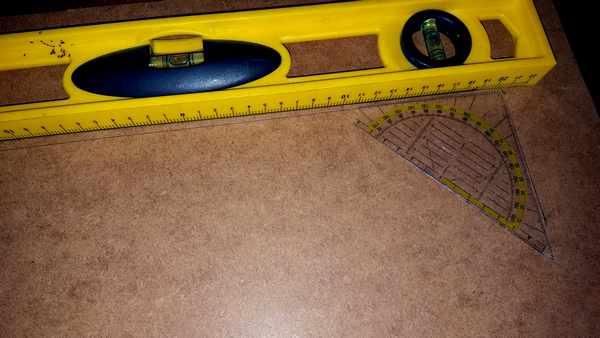

20160505_121631

Tracez le périmètre mesuré de votre écran sur le fond de table

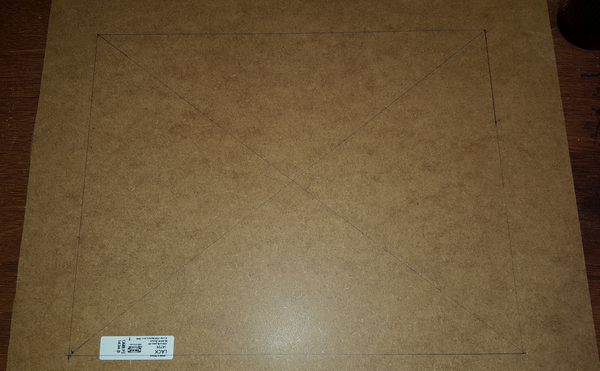

20160505_121949

Exemple de tracé

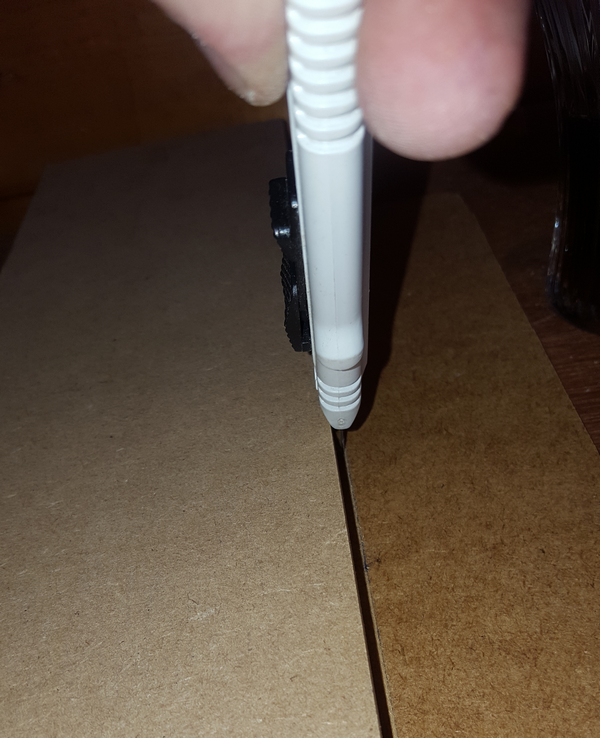

20160505_122124

Aidez vous d’un guide pour découper votre panneau en suivant les lignes tracées

20160505_122235

Placez le panneau au bord d’une table en utilisant la découpe comme repère puis pliez doucement la partie à retirer (attention, selon la profondeur de votre découpe il pourrait être nécessaire de « finir » les bords au cutter une fois la partie inutile retirée

20160505_122948

Placez le gabarit découpé sur votre écran afin de vérifier qu’il est bien découpé. Ajustez si nécessaire (astuce, placez le côté lisse sur votre écran pour éviter tout rayure)

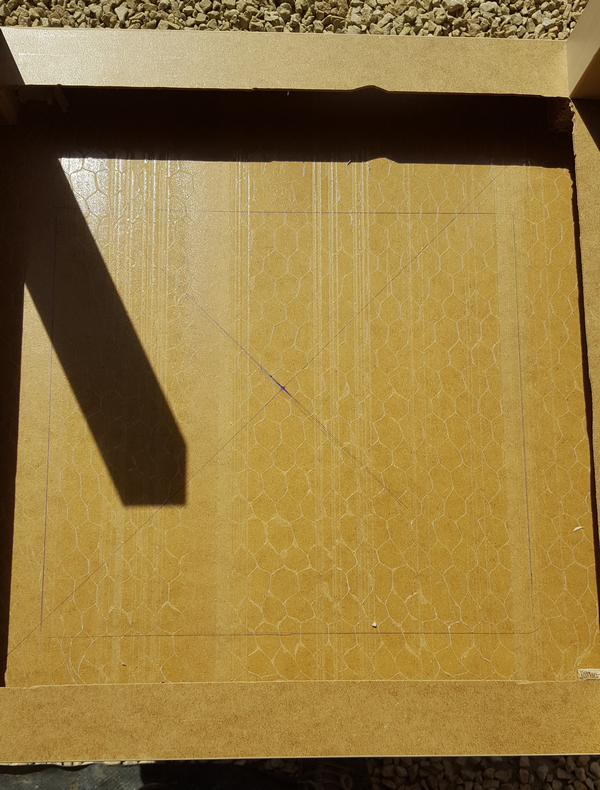

20160505_121132

Tracez les diagonales sur la table pour repérer son centre

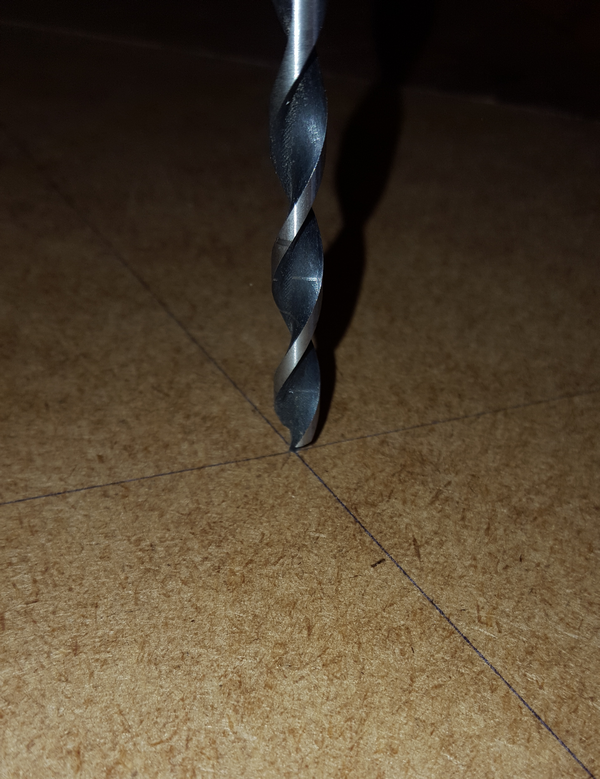

20160505_123059

Tracez les diagonales sur votre gabarit puis percez un trou en son centre

Oups, j’ai oublié de prendre 1 photo lorsque j’ai tracé les contours du gabarit après l’avoir positionné au centre de la table (en plaçant le trou sur le centre des diagonales dessinées sur la table)

20160505_135526

Une fois les lignes dessinées, découpez le centre de la table en suivant celles-ci. Voici le résultat final

Astuce 1 : Pour découper, utilisez au maximum des guides (latte, niveau, …)
Astuce 2 : Si vous souhaitez poncer ou ajuster (pour les très très rares cas ou vous dévieriez) un peu les bords intérieurs du « trou », ne travaillez pas en diagonale car cela aurait pour effet d’enlever le revêtement de surface de la table sur les bords du « trou »

Étape 3: Préparation des fixations de l’écran

Dans la perspective de pouvoir démonter ultérieurement l’écran pour une réparation ou simplement pour réaliser un autre projet, j’ai choisi de positionner des tasseaux pour soutenir l’écran en dessous de la table.

Pour cette étape, vous aurez besoin de colle chaude:

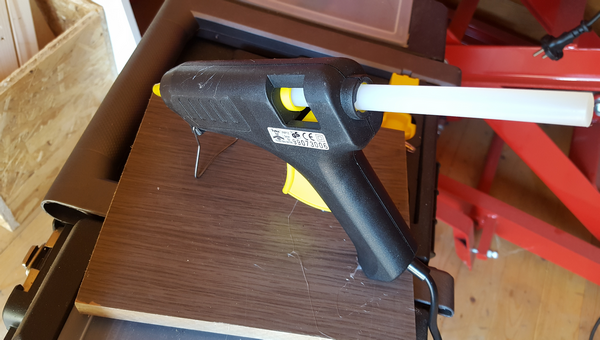

20160506_150038

Pistolet à colle chaude

Calage de l’écran

Avant de découper et pré-positionner les tasseaux, vous devez d’abord centrer votre écran pour que l’alignement de la surface visible avec le trou dans la table soit le plus parfait possible.

Pour vous aider, placez autant de cales (épaisseurs de bois) que nécessaire entre le bord de la table et le « dessous » de l’écran.

Une fois l’écran bien ajusté, placez et collez (avec de la colle chaude) trois cales (une pour chaque côté)

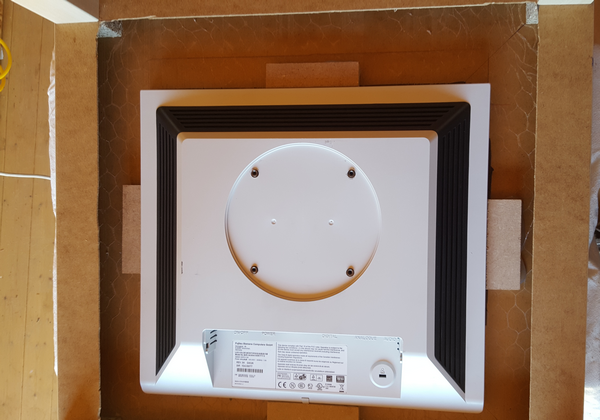

20160505_150708

Cales positionnées et collées

Une fois les trois premières cales collées, collez la quatrième à la « base » de l’écran.

Découpe et pré-positionnement des tasseaux

Les deux premiers (ceux qui ne soutiennent pas directement l’écran) sont simplement découpés aux dimensions de la table et pour la finition, j’ai biseauté les angles inférieurs visibles

les deux seconds, à insérer en insistant un peu, sont découpés un dixième de millimètre plus large que la dimension entre les deux externes de manière à pouvoir être « calés » naturellement (bien que j’ajouterai tout de même des vis dans une étape ultérieure). ils doivent soutenir le plus « largement » possible l’écran pour assurer un bon équilibre de celui-ci et doivent donc être placés le plus possible aux extrémités hautes.

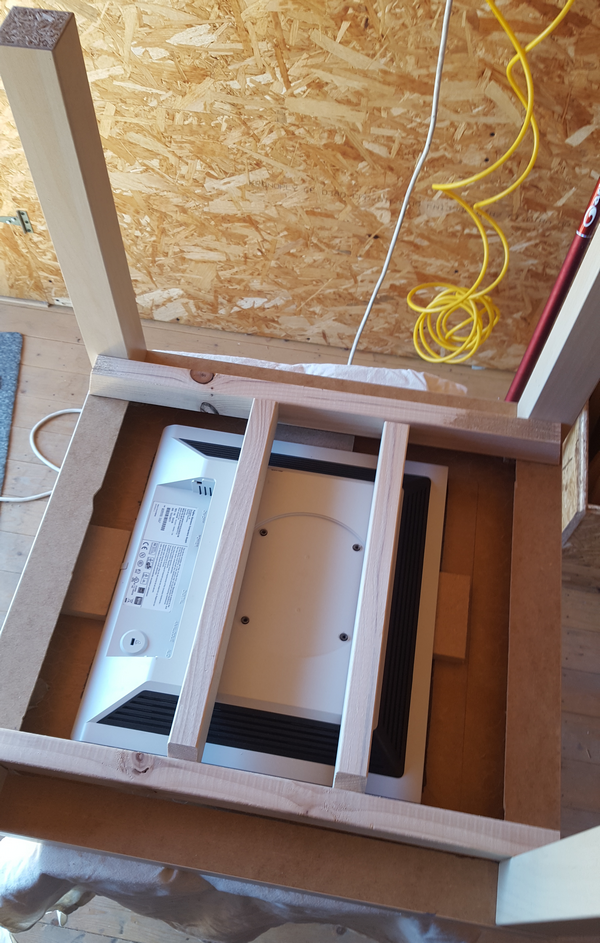

20160505_145506

Positionnement des tasseaux

Astuce : si vos tasseaux n’étaient pas parfaitement contre l’écran, n’hésitez pas à poser des petits pieds collants entre les tasseaux et l’écran.

Étape 4: Modification des boutons de commande de l’écran

Mon écran étant doté de boutons en façade pour la mise en fonction, les réglages et le réglage du volume, j’ai été confronté à deux problèmes, le premier et que je ne veux pas rendre l’écran inutilisable et que je veux pouvoir continuer à effectuer les réglages (notamment du son et de la sélection de l’entrée VGA/DVI). J’ai donc du adapter mon écran et ajouter des boutons à ma table.

Voici les étapes:

20160505_152611

Démontez l’écran en retirant les plastiques (avant dans mon cas) pour pouvoir accéder à l’électronique

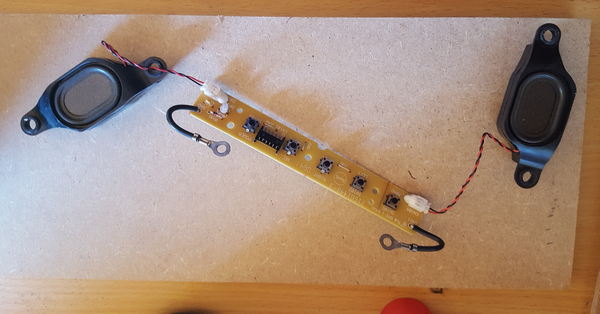

20160505_152914

Retirez l’électronique frontale pour y souder des fils permettant de dévier les boutons

La partie soudure n’est pas illustrée mais elle consiste simplement à ajouter des fils sur les boutons pour pouvoir déporter les boutons sur la table. A noter également que j’ai coupé le fil des hauts-parleurs pour les réutiliser en dessous de la table.

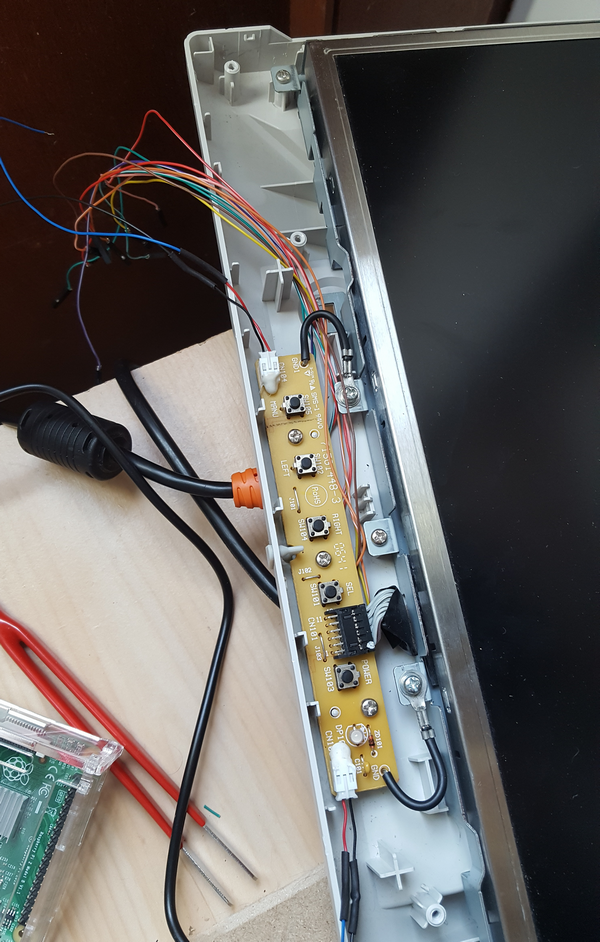

20160506_115025

Une fois les fils ajoutés, remontez la partie électronique avant de l’écran

Astuce : j’ai dénudé une vieille prise péritel pour y récupérer des fils de couleurs différentes car une fois ceux-ci soudés, c’est bien plus facile de les retrouver 🙂

Étape cruciale – Testez vos boutons avant remontage de l’écran et passage à l’étape suivante !!!

20160506_124919

Placez d’abord des connecteurs Dupond aux extrémités de vos fils puis découpez les de la barre les assemblant. Pour simuler les pressions sur les boutons il vous suffit de mettre ensemble les fils correspondants à chaque bouton.

20160506_135137

Connectez vos boutons avec des Dupond femelle, le Raspberry Pi et mettez le tout sous tension. Testez ensuite chacune des fonctions de votre écran.

20160506_152134

Important: limez les parties arrières des boutons de votre face avant car ceux-ci pourraient faire pression sur ces boutons une fois l’écran collé sur la table !

Astuce: je n’ai pas de photo mais,finalement, j’ai carrément retiré les boutons proprement (c’est du plastique) et je les ai rangés pour un éventuel remontage ultérieur.

Étape 5: Ajout des boutons et des ports USB

Il y a les étapes de patience, il y a les étapes de vérification et celle ci est une étape de précision car il faut percer l’emplacement des boutons et du hub usb.

J’ai choisi de placer 5 boutons pour les 5 boutons de l’écran plus 3 boutons pour le Raspberry Pi. (un pour allumer/redémarrer le pi, et les deux autres pour un éventuel usage ultérieur)

20160506_144937

Marquez les futurs emplacements de vos boutons puis percez (personnellement, j’avais des boutons de 16 mm de diamètre). Pour le micro hub USB, j’ai du travailler à la fraise pour réaliser un petit rectangle pour que le hub s’ajuste parfaitement.

20160506_150033

Positionnez les boutons en oubliant pas de leur souder les fils. Une fois ceux ci positionnés, collez les à la table avec un tout petit point de colle chaude. Pratiquez de la même manière avec le micro hub USB

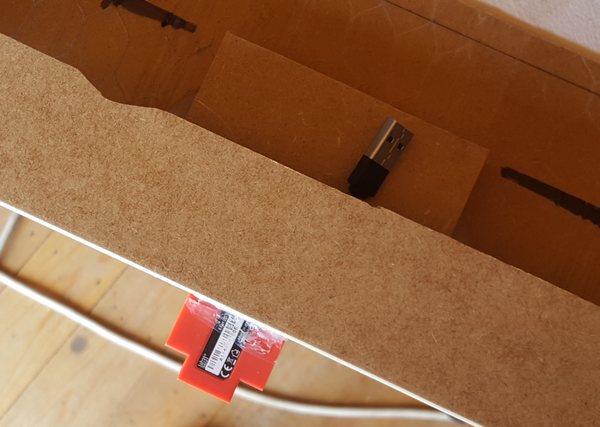

20160506_144942

Autre vue du hub USB placé.

J’ai pris beaucoup de soin à bien tracer une ligne horizontale, à repérer le centre pour le perçage, à marquer le centre avec un poincon mais malgré cela, le boutons ne sont pas parfaitement alignés (c’est peu visible mais bon …), soyez donc très méticuleux et utilisez de bonnes mèches !

Étape 6: Intégration et fixation de l’écran

20160506_164450

Avant collage des tasseaux latéraux, placez une dernière fois l’écran en le connectant à tous ses fils et vérifiez bien l’alignement avec le trou.

20160506_164502

Collez vos tasseaux avec de la colle chaude en ayant pris soin de dégraisser la zone de la table ou la colle va devoir adhérer ainsi que la zone ou la colle va être placée sur les tasseaux.

Astuce : après application de la colle, appuyez fortement sur les parties à coller et patientez environ 1 minute avant de relâcher la pression. La colle est « prise » lorsqu’elle passe du transparent au blanc (elle reviendra +/- au transparent par la suite)

20160506_164509

Placez les tasseaux de soutien de l’écran, percez un trou (1 mm plus petit que vos vis) puis vissez les tasseaux de soutien sans les coller

Une fois le tout positionné, laissez sécher une bonne demi heure avant de retourner la table. Si vous deviez constater lorsque vous la retournez qu’un léger jeux apparaît entre le dessus de la table et l’écran, vous pouvez toujours démonter les tasseaux et placer des petits pieds collants entre l’écran et les tasseaux de soutien. Tant que la table est les pieds en l’air, profitez-en pour connecter vos cables et les « ranger » dans les espaces périphériques. (je n’ai pas collé les câbles car je reste toujours dans ma prespective de pouvoir « démonter » l’écran et les accessoires si nécessaire)

Étape finale

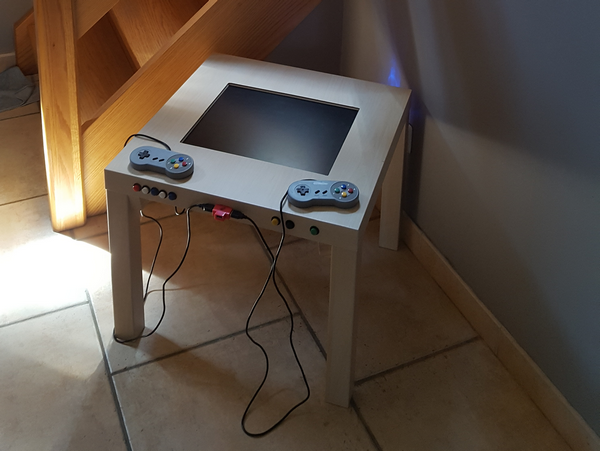

20160508_153410

Une fois la table retournée et donc séchée, connectez votre Raspberry Pi, « cachez » le dans le bord de la table, connectez les deux hauts-parleurs récupérés précédemment, connectez vos manettes USB et … testez RECALBOX ! 🙂 (je me demande si je ne ferais pas un tuto en plus pour cette partie ?)

Conclusion

Voilà, le projet est terminé (et votre lecture aussi) ! J’ai directement soumis le résultat à mes amis et le premier commentaire à été … « ça doit pas être confortable ! » mais après réflexion je me suis dit que ce n’était pas mon objectif initial et que finalement c’était mieux comme ça car mon objectif de jouer avec des potes en retro gaming c’est avant tout pour s’amuser de manière conviviale comme dans le temps et pas de trouver une énième source d’addiction aux écrans et puis cette fameuse table, rien que de la voir, une fois Tekken® lancé, on n’a qu’une envie : y jouer ! … effet wouaouw garanti ! 😉

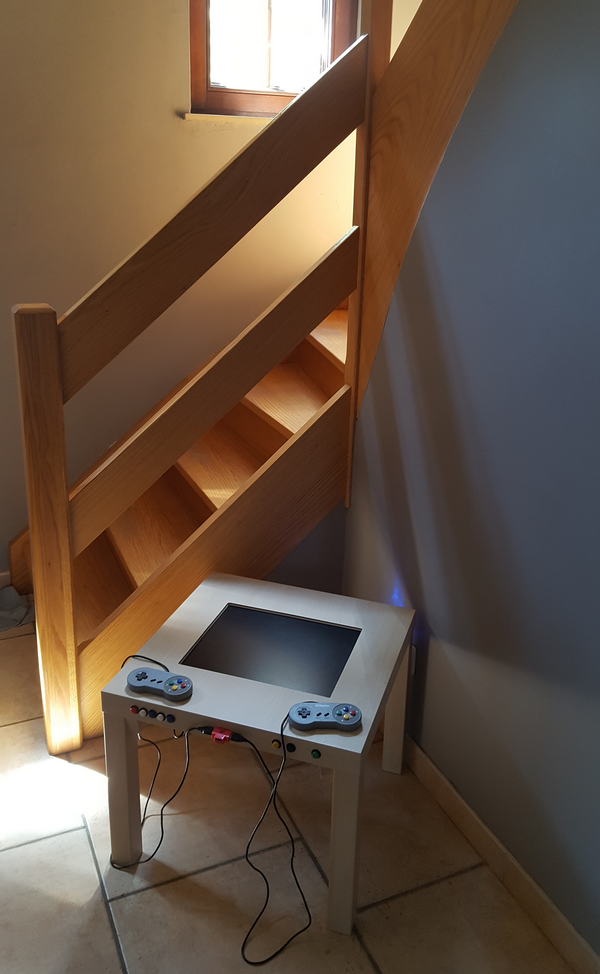

table_ikea_600px

PS: je pense que mon prochain tuto visera une amélioration de la table mais c’est encore secret 😉
