HDMIPi un écran HD 9 pouces pour le Raspberry Pi

hdmipi_250Alex Eames qui anime l’hyper connu Raspi.tv a lancé un projet KickStarter pour la réalisation d’un écran HD 9 pouces pour le Raspberry Pi.

Alex que j’ai eu l’occasion de contacter en juin lors de la traduction de son article sur la caméra Pi est un membre très actif et très sympathique de la communauté RasPi.

Une demande récurrente existe pour un écran de Raspberry Pi de qualité à prix abordable. Mais rien sur le marché ne répondant à ces critères Alex a décidé de se lancer avec Dave Mellor de la Sté Cyntech et de créer un écran spécialement pour le Raspberry Pi.

HDMIPi Prototype 1proto_01

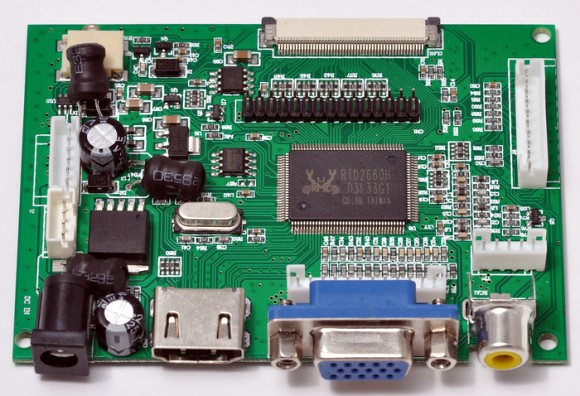

La première carte prototype a été réalisée à partir d’une carte interface standard deux fois plus grande qu’un Raspberry Pi ! Normal, elle contient tout un tas de trucs inutiles dans le cas du Raspberry Pi, dont une interface VGA…

Un câble en nappe 51 fils lui a été ajouté pour la relier au Raspberry Pi.

HDMIPi prototype 2

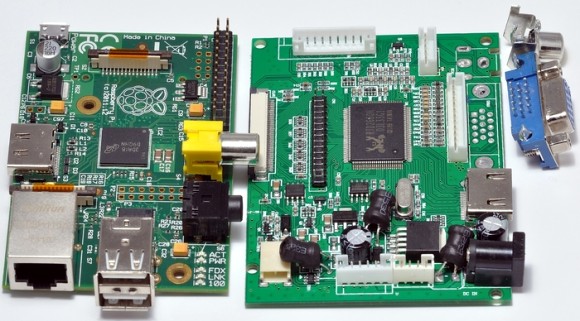

A partir de cette expérience, un prototype numéro 2  a été créé. Sa taille a été réduite de moitié par rapport à l’original et la liaison avec le câble a été sécurisée par l’utilisation d’un connecteur de bonne qualité.

proto_03

Le choix d’un écran ne nécessitant que 40 fils de liaison a également  permis de réduire les dimensions.proto_02

La carte va à nouveau être revue pour éliminer d’autres parties superflues et réduire sa taille.

La quantité produite est la clé pour un prix bas

Pour obtenir ces écrans et les cartes contrôleur HDMI à un prix acceptable, il faut  acheter 1000 unités ou plus.

Donc Alex et Dave ont décidé de soumettre le projet à l’approbation des intéressés.

L’objectif est d’amasser suffisamment de fonds pour être en mesure de …

  • Modifier la carte HDMI et concevoir un boîtier
  • Commander 1000 écrans
  • Commander 1000 cartes HDMI modifiées
  • Commander 1000 boîtiers de type ‘PIBOW’

C’est la seule façon pour faire baisser le prix suffisamment !

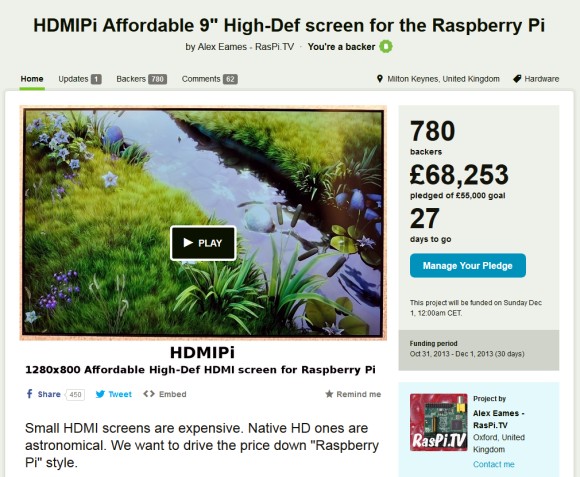

Le projet a donc été proposé sur KickStarter  et en une cinquantaine d’heure il était financé. Il reste quelques possibilités de promesses de financement, si vous êtes intéressé c’est le moment.

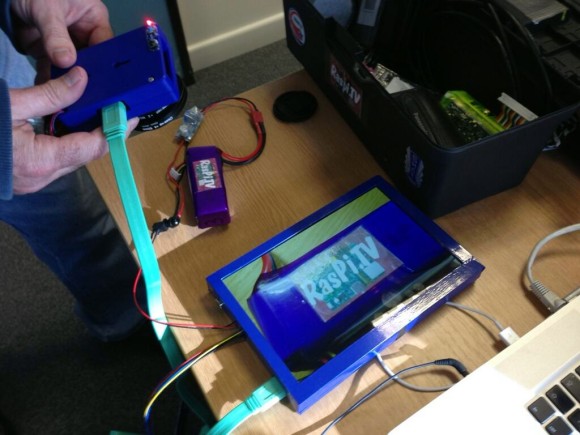

hdmipi_kickstarterLe boîtier de l’écran est en cours de conception, il n’existe pour le moment que sous sa version de démohdmipi_boitier

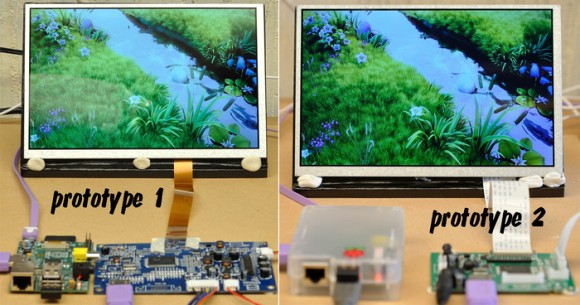

Les deux premiers prototypes fournissent des images tout à fait exploitablesproto_04proto_nexus

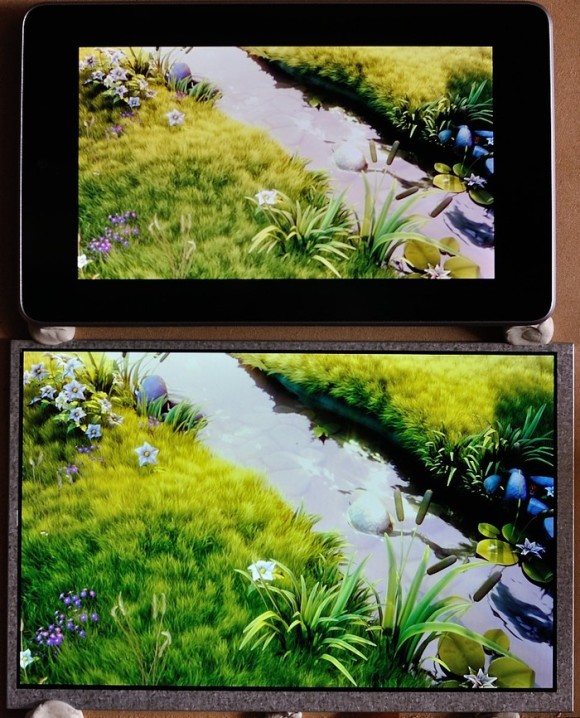

Et la comparaison de ces images avec celles obtenues sur une tablette Nexus 7″ qui possède la même résolution de 1200 x 800 pixels est éloquente.

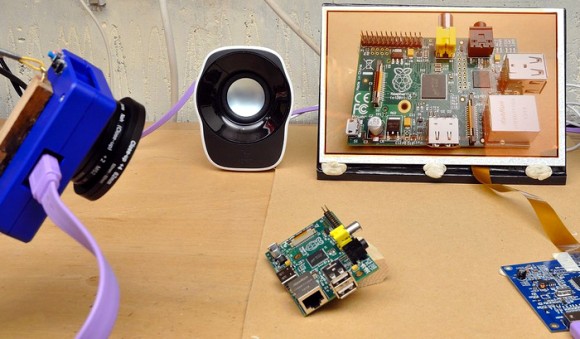

raspicamCi-dessus une image obtenue avec une RasPiCam et affichée sur le HDMIPi.

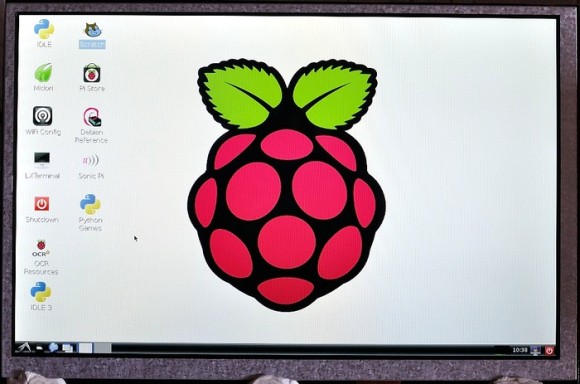

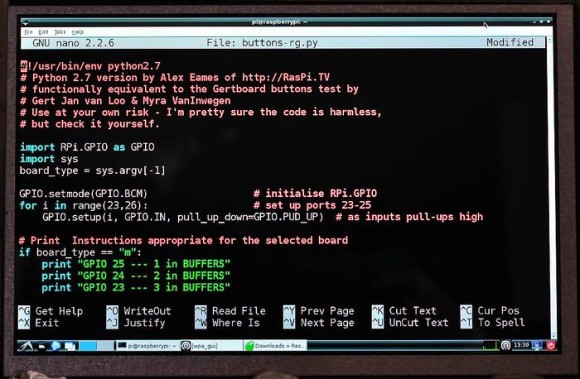

Reste à voir ce que donne cet écran avec l’interface graphique et l’interface mode texte du Raspberry Pi :raspi_guiraspi_prog

Comme vous pouvez le constater les résultats sont tout à fait corrects.

Une vidéo présente le projet HDMIPi sur KickStarter :

Voilà vous avez les éléments en main pour décider si vous vous embarquez dans le projet.

===== Mise à jour du 12 novembre 2013 =====

Alex a mis en ligne une application pratique de l’écran HDMIPi qui ne nécessite pas de Raspberry Pi mais qui réjouira les amateurs de photo : l’utilisation d’un HDMIPi comme écran pour un réflex. Dans son cas le DSLR est un Nikon D90. Mais il suffira de disposer d’une mini HDMI sur l’appareil pour connecter le HDMIPi…

Conclusion

Produit qui manque sur le marché, cet écran 1200 x 800 pixels devrait répondre à la demande de nombreux RaspiNautes en mal d’affichage avec leur Raspberry Pi.

Pour tout vous dire, oui j’ai parié sur le HDMI Pi.
