Publié le 3 juillet 2016 - par

Hackable Magazine N°13 Raspberry Pi à donf !

couverture_hackable_43_250pxAvec juillet arrive la saison de la disette pour les lecteurs compulsifs que sont souvent les passionnés. (vous remarquerez que j’ai évité soigneusement d’utiliser le mot « été » peu approprié à décrire les conditions météo pourries que nous subissons depuis quelques mois 🙂 )
Il fallait donc que je mette dans la pile des revues estivales ce numéro 13 de Hackable Magazine en attendant de la lire…
Mais la présence insistante de nombreux Raspberry Pi et Arduino sur la couverture m’a fait anticiper ce moment et c’est finalement dès le retour à la maison que j’ai feuilleté ce numéro.

.

Hackable Magazine N°13, le plein de Raspberry Pi

J’avais eu l’occasion sur la page facebook de framboise314 de vous parler de HOP, qui milite contre l’obsolescence programmée.

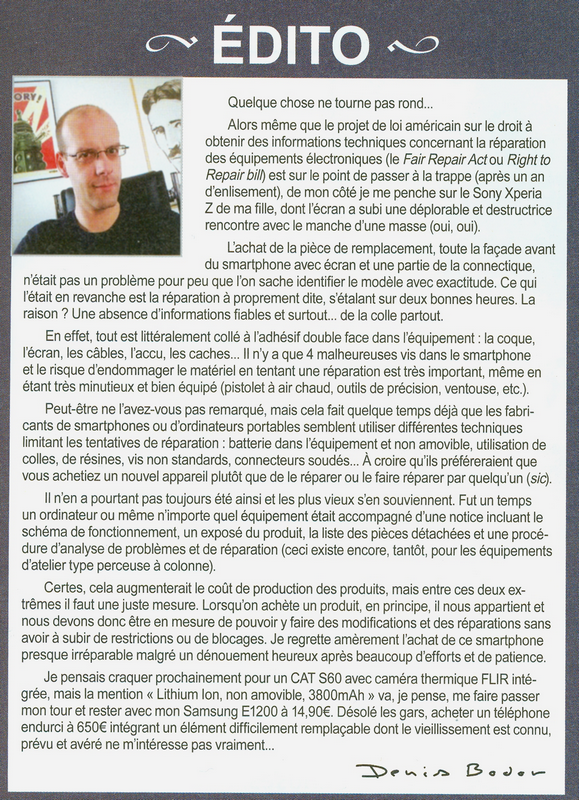

L’édito de Denis BODOR dans ce numéro de Hackable Magazine va dans le sens de cet appel et j’espère qu’il me pardonnera de vous le présenter dans son intégralité. C’est un plaidoyer pour la réparabilité des objets de tous les jours, contrecarrée par les choix techniques des constructeurs, soit disant pour faire baisser les prix, en réalité pour nous forcer à acheter un nouveau produit en rendant les précédents irréparables !

hackable_43_edito

Au sommaire de ce numéro

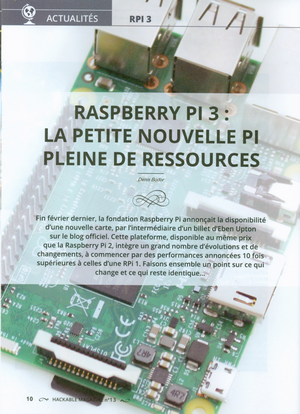

Raspberry Pi 3 : une nouvelle carte pleine de ressources

hackable_43_01

Un article de présentation de la dernière carte de la Fondation Raspberry.

Il va bien au delà de la simple présentation habituellement trouvée dans la presse informatique qui se contente de recopier un communiqué, sans amener plus d’infos.

Ici vous trouverez plus d’infos sur le CPU, mais aussi sur la façon d’utiliser la sortie série du Pi 3 qui du fait de la fréquence différente d’une fréquence du noyau réglée à 400 MHz au lieu de 250 MHz dans les versions précédentes.

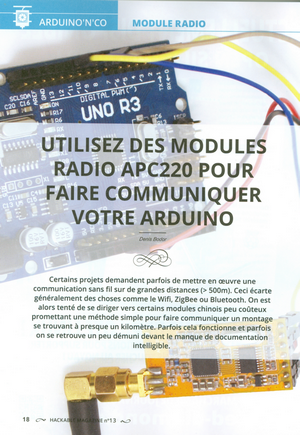

Utiliser des modules radio APC220

hackable_43_02

J’avais eu l’occasion d’utiliser ces modules APC220 il y a plusieurs années (4, c’était en Août 2012) sur un projet de voiture RC à base d’Arduino : ArduiCar.

Ici c’est sur un Raspberry Pi que ces modules seront greffés.

L’article explique d’abord comment paramétrer les modules pour être en conformité avec la réglementation française (sauf si vous êtes radioamateur 🙂 ) et les raccorder d’abord sur un Arduino, ensuite sur un Raspberry Pi.

Utilisables sur plusieurs centaines de mètres, ces modules vous seront utilise si vous souhaitez transmettre des données (9600 b/s).

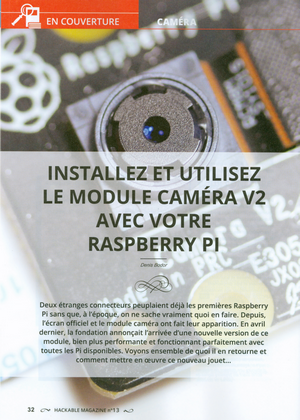

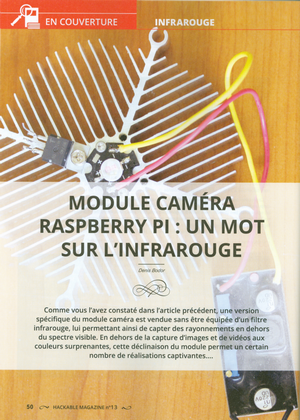

Installez et utilisez la caméra Pi V2

hackable_43_03 hackable_43_04

Ces deux articles vous révèlent les secrets de la nouvelle caméra V2 de la Fondation Raspberry Pi. Avec ses 8 Mpixels et une version infrarouge, le module V2 est une source de découverte d’un monde caché à nos yeux.

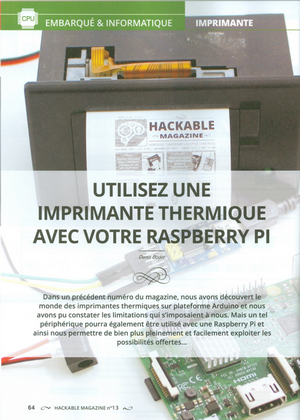

Utilisez une imprimante thermique avec votre Raspberry Pi

hackable_43_05

Dans cet article vous découvrirez comment relier une imprimante thermique à votre Raspberry Pi.

Il faudra commencer par adapter le 3,3 volts des ports GPIO au 5 volts des entrées de l’imprimante. Cette tâche sera confiée à un adaptateur de niveaux.

Vient ensuite le moment d’imprimer « des trucs » sur le papier thermique. Des images ? Du texte ? tout ça vous est expliqué dans le détail avec en bonus des solutions pour venir à bout des problèmes posés par les lettres accentuées.

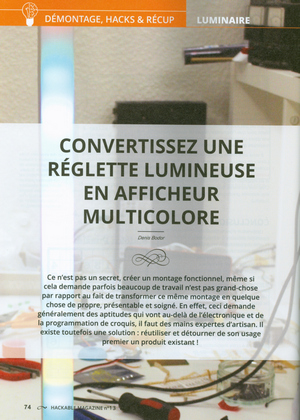

Convertissez une réglette lumineuse en affichage multicolore

hackable_43_06

Denis s’est attaqué à une réglette équipée de LED blanches.

Ça lui a permis de remplacer les LED d’origine par un ruban de LED intelligentes WS2812b.

Du coup la banale réglette d’éclairage se transforme en un objet attractif et vraiment intéressant !

C’est à un Arduino que sera confié la redoutable tâche de piloter les LED et de produire de superbes variations de couleurs.

Pour une quarantaine d’euros voilà un vrai hack Hard comme je les aime 🙂 Je précise car des lecteurs m’avaient fait remarquer qu’il est aussi possible de hacker le noyau de Linux… etc… Que voulez vous, je suis un « hardeux ».

Je sais bien que la réglette est en vertical, mais pourquoi avoir filmé ça dans ce sens ?

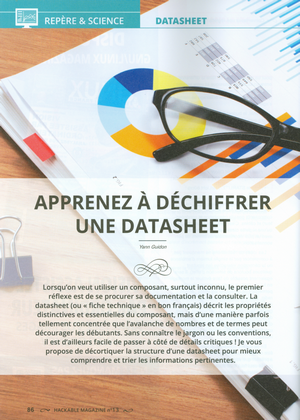

Apprenez à déchiffrer une datasheet

hackable_43_07

Si vous vous lancez dans des réalisations à base de Raspberry Pi ou d’Arduino, vous aurez certainement à utiliser des composants électroniques.

A mon époque on empilait sur l’établi des livres entiers contenant les caractéristiques de composants utilisés. J’avais une collection de gros bouquins au papier ultra fin, écrits en tout petit, pour l’analogique, le numérique, les transis, les diodes, les ampli-op…

Aujourd’hui quelques secondes suffisent pour charger le PDF contenant la notice technique d’un produit (datasheet= feuille de caractéristiques). Encore faut-il savoir la lire 🙂

Cet article décortique une datasheet pour vous apprendre à l’utiliser. Après avoir lu ces pages, vous pourrez vous aussi pousser le cri de guerre du Technicien : RTFM !

Conclusion

Un superbe numéro pratiquement 100% parfumé à la framboise !

J’avais attribué au numéro 9 de Hackable Magazine une framboise d’honneur 🙂 mais cette fois Denis s’est surpassé et c’est avec une émotion non dissimulée que j’attribue au N°13 de Hackable Magazine un Raspberry Pi d’or !

hackable_FB

Image du Raspberry Pi en Or : http://fieldguide.gizmodo.com/the-beginners-guide-to-the-raspberry-pi-1782608097

Merci Denis pour ce numéro très intéressant. Je ne sais pas si tu prends des vacances (la rédaction d’une revue comme Hackable ce n’est pas rien !) mais si c’est le cas, tu les as bien méritées ! On se retrouve à la rentrée pour de nouvelles aventures 😉

Sources

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.
