geekbox_250pxAllez pour finir l’année en beauté je ne vais pas vous parler du Raspberry Pi…
J’aimerais vous faire découvrir la GeekBox. Ce qui a retenu mon attention c’est le concept qui se rapproche de celui du Compute Module du Raspberry Pi.
Ah vous voyez le lien 🙂

GeekBox

Une carte open-source

Il s’agit d’une carte au format MXM3 (314 pins). Contrairement à une TV Box traditionnelle, qui transforme simplement le téléviseur en plate-forme intelligente comme les smartphones ou les tablettes, GeekBox en plus de ces fonctions de base, amène la souplesse d’un projet open-source.

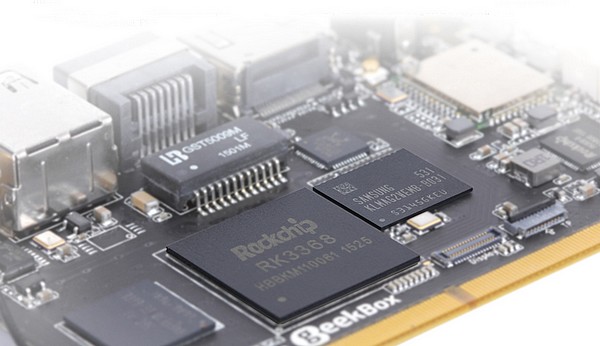

geekbox_circuit

GeekBox ce n’est pas seulement une carte « de plus », elle peut devenir un support pour les makers, et participer à la réalisations de toutes sortes d’idées et de rêves de geeks.

Compacte et portable

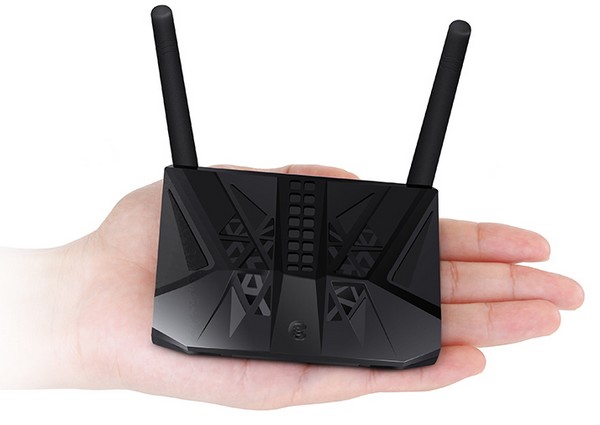

geekbox_mainTrès légère, la Geekbox est suffisamment petite pour la caser dans une poche et l’emmener partout avec vous.

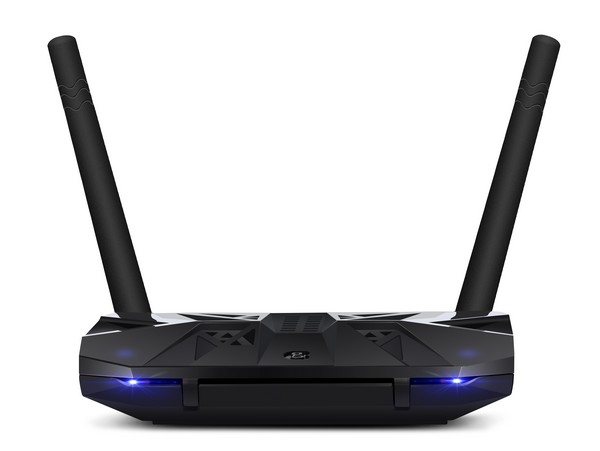

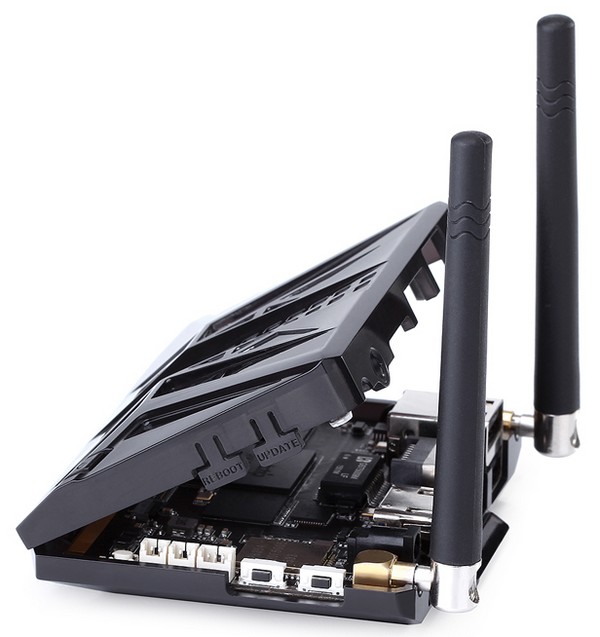

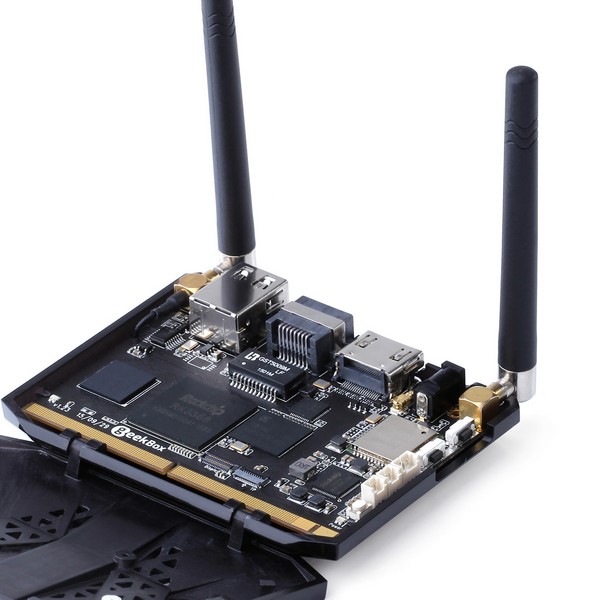

geekbox_coffretSon boîtier spécialement dessiné pour elle a des formes angulaires (j’aime pas trop mais il en faut pour tous les goûts)

geekbox_03

geekbox_04

Android et Ubuntu en Dual Boot

geekbox_FB

Android et Ubuntu sont préinstallés et un switch permet de choisir l’OS sur lequel la carte va booter. Il est également possible d’installer Light Biz OS, basé sur Android

Processeur 8 cœurs performant

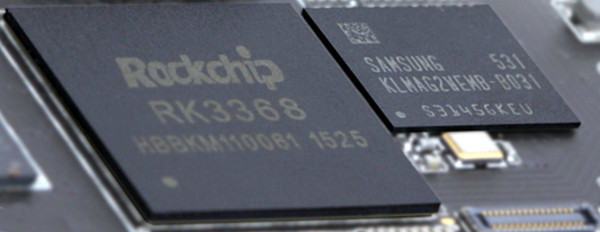

Le RK3368 est un processeur 8 cœurs 64bits ARMv8 Cortex-A53 (1,5 GHz maxi) avec un GPU PowerVR G6110,  fabriqué en technologie 28nm. Il supporte OpenGL ES 3.1. Le RK3368 possède des capacité vidéo étendues :  4K x 2K, H.265 et sortie en HDMI 2.0 @60Hz. Le même processeur est utilisé sur d’autres TV Box Android…

geekbox_circuit2

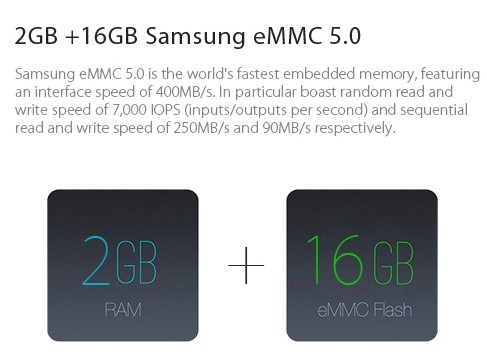

geekbox_processeurLa carte dispose de 2Go de mémoire RAM et de 16 Go de mémoire Flash.

geekbox_wifiElle embarque également un module WiFi / Bluetooth de type AP6354

Multi-Interface

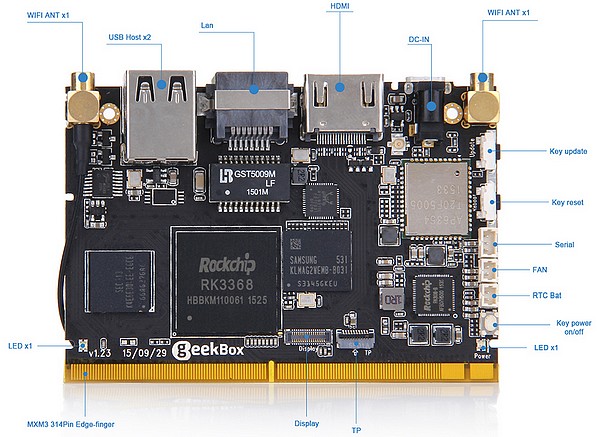

Interfaces accessibles via un connecteur standard :

2 x prises USB, 1 x prise Micro USB, 1 x sortie HDMI 2.0, 1 x prise d’alimentation, 1 x RJ45 Ethernet à 1000Mb/s, 1 x connecteur pour carte TF (compatible micro SD), 2 antennes WiFI.

geekbox_reperes1

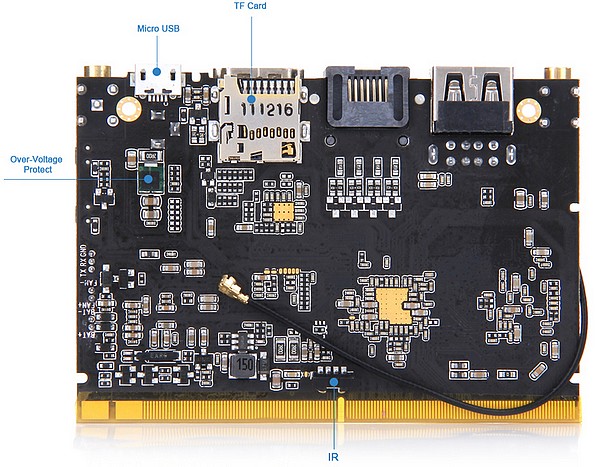

Interfaces avec connecteur particulier :

1 x connecteur ventilateur (FAN), 1 x connecteur pour la pile de l’horloge temps réel (RTC Bat), 1 x Port série (Serial), 1 x interface Écran tactile (TP = Touch Panel), 1 x Interface vers LCD (Display).

geekbox_reperes2

Avec ses 314 contacts, le connecteur MXM3 donne accès à de nombreuses autres fonctions disponibles sur la GeekBox.

Que faire avec la GeekBox

Un système de développement

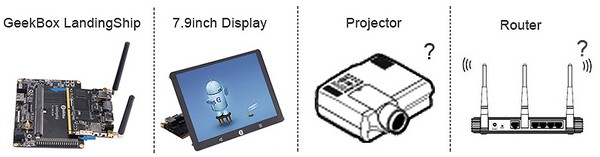

geekbox_utilisation

Vous pouvez vous connecter la GeekBox à la carte GeekBox Landingship via l’interface MXM3 et transformer la carte de base en système de développement. C’est ici que je retrouve le même système que pour le Compute Module du Raspberry Pi. La disponibilité de 60 ports GPIO peut être un plus pour certaines applications gourmandes en E/S.

geekbox_landingship_1

La carte LandingSHip sans la GeekBox

geekbox_landingship_4

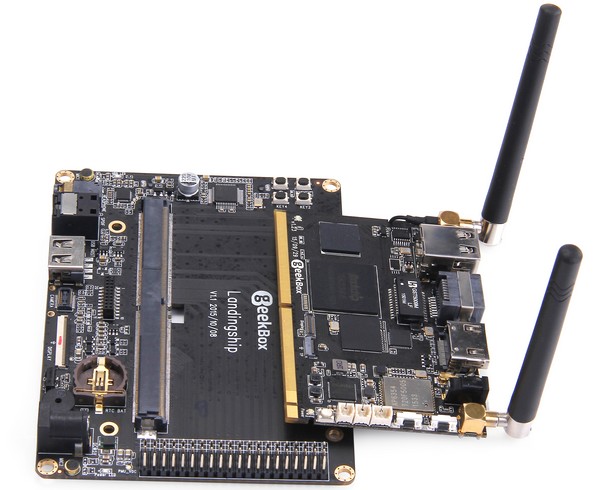

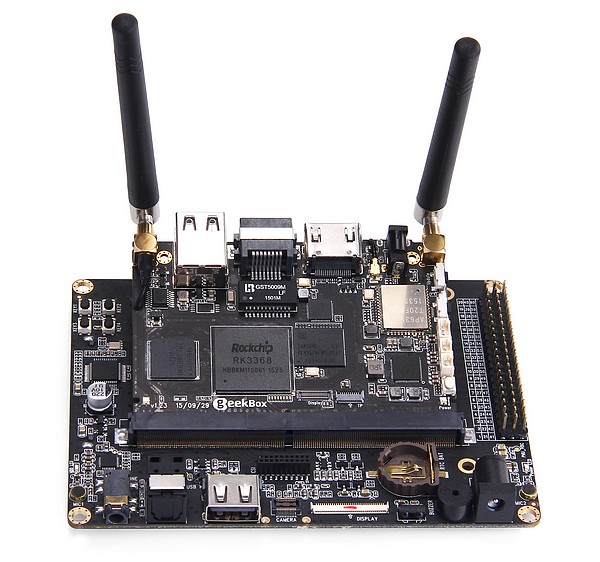

La carte LandingShip avec la GeekBox en place

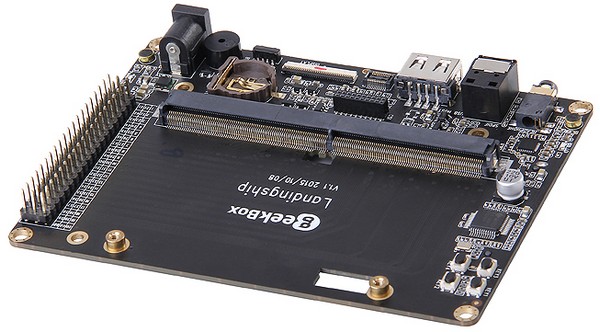

geekbox_landingship_3

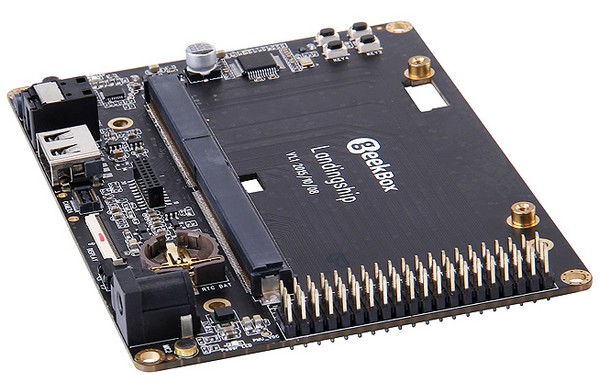

geekbox_landingship_2

geekbox_02

geekbox_03

geekbox_01

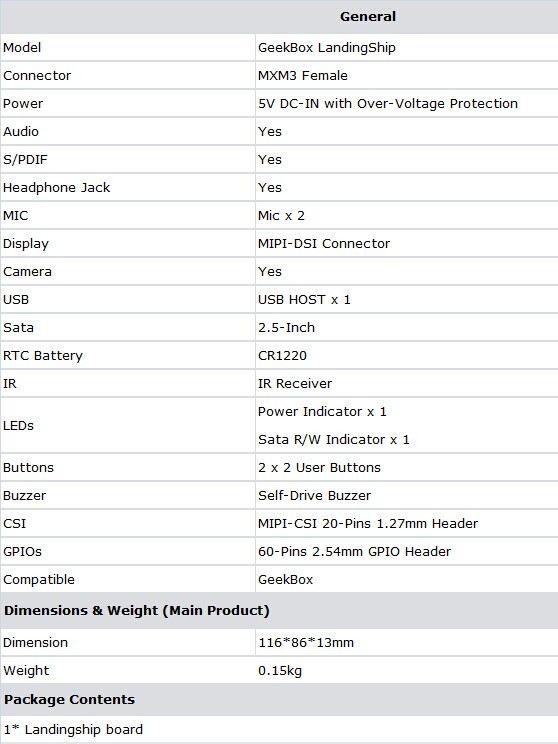

Caractéristiques du Landingship

geekbox_landingship_6

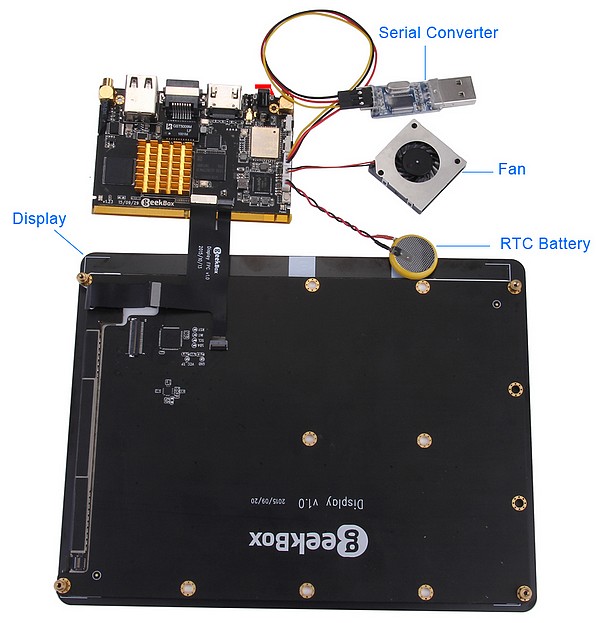

Un écran tactile

geekbox_ecran

L’interface MXM3 de la GeekBox permet d’intégrer la carte à des projets nécessitant de la puissance de calcul : écran (cadres photo numérique), routeur (téléchargement et transfert de fichiers), projecteur (projecteur intelligent), etc.

Vous avez dit open-source ?

Bin oui, ça veut dire que vous pouvez accéder à tous les supports, sources, schémas…

Combien ça coûte ?

Ah si vous êtes intéressé, il va falloir aligner quelques euros de plus que pour un Raspberry Pi…

geekbox_boutique01 geekbox_boutique02

Les vidéos



Conclusion

Bien plus cher que notre framboise, ce système qui a des airs de ressemblance avec le Compute Module peut servir dans le cadre de développements nécessitant plus de puissance de calcul, un affichage 4K, plus de ports GPIO…?

Comme tout système récent, le problème avec la GeekBox pourrait résider dans une communauté peu active et des développements lents. L’avenir dira si l’équipe derrière ce projet le fait progresser suffisamment

Je n’ai pas testé ce système. Si vous l’avez fait, n’hésitez pas à laisser vos commentaires ci-dessous, ils intéresseront sans doute les RasPiNautes en recherche de plus de performances.
