Publié le 13 janvier 2015 - par

FéziToiMême : Un projecteur infrarouge pour la caméra de votre Raspberry Pi

29 réponses

iluuminateur_250pxPas facile de trouver un projecteur infrarouge adapté à la caméra infrarouge du Raspberry Pi…
Après de vaine recherches, Lionel a eu… une illumination ! 😉 : Construire lui-même son projecteur infrarouge.
DIY (Do It Yourself) disent nos amis anglo-saxons. FéziToiMême dirons nous… Si vous avez besoin de ce genre d’illuminateur IR je vous invite à suivre la description de Lionel, à qui je laisse la parole

Description du besoin

Lionel avait besoin d’un illuminateur infrarouge permettant de filmer la nuit au moyen d’une caméra PiNoIR… Ne parvenant pas à dégoter sur les différents sites qu’il visite le modèle dont il rêve (portée d’une vingtaine de mètres, faible consommation, adaptable mécaniquement sur la carte de la caméra du Raspberry Pi et… pas trop cher !),  en désespoir de cause, il décide de passer à l’action et de construire lui-même cet illuminateur introuvable par ailleurs.

Le Principe

Une carte « fille » supportant les LEDs et les résistances vient se fixer sur la caméra par un système de « bretelles » et… c’est tout

Juste 8 composants

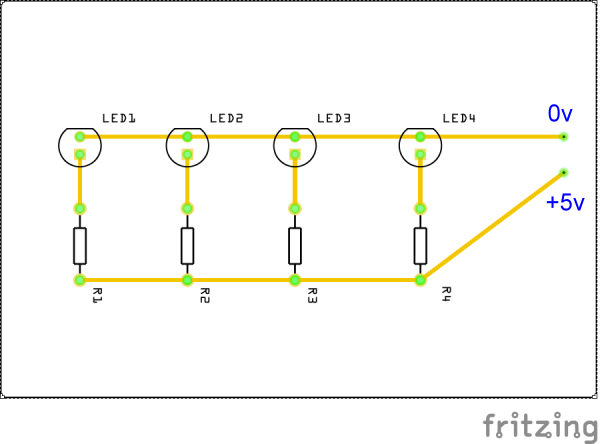

illuminateur_LED_600pxPas plus ! Avec 4 LED infrarouges de 5mm et 4 résistances on a vite fait le tour de la question.

Le matériel

1

Tout le matériel nécessaire sur une image !

  • un bout de plaquette à bandes perforée
  • un connecteur de haut parleur de vieux pc (récup) découpé pour ne garder que 3 emplacements de broche
  • deux bouts de fil rigide pour les straps (en fait, il n’en faut que deux mais m’étant planté dans les découpes de bandes cuivrées, il m’en a fallu 4)
  • 4 résistances de 330 ohms
  • 4 diodes infra-rouge 5mm
  • 4 réflecteurs pour les diodes (optionnel mais utile)
  • 1 bout de plaque de plastique

Où trouver tout ça ?

Lionel a trouvé son matériel (LEDs et réflecteurs) sur des sites de vente en ligne :

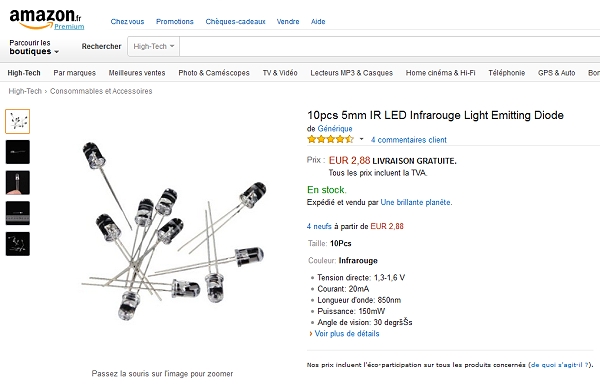

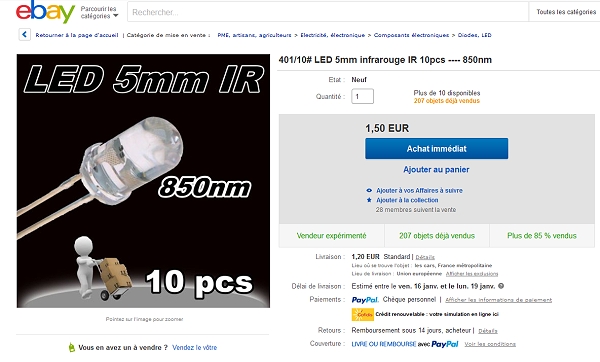

LED_IR2C’est ce modèle qu’a choisi Lionel.  Il les a  reçues très vite (4 jours environ). Ce sont des 150mW avec un angle de 30°, donc elles éclairent bien. Il en existe d’autres, moins chères, mais attention aux caractéristiques…

LED_IRCelles-ci sont deux fois moins chères sur e-bay mais elles ne sortent que 60mW pour le même angle d’éclairage et la différence est flagrante ! Je les avais reçu en 3 jours et elles avaient servi à réaliser le premier prototype de l’illuminateur.

Il ne faut donc pas systématiquement acheter au moins cher, il faut bien comparer. 😉

Les réflecteurs proviennent également d’une boutique internet :

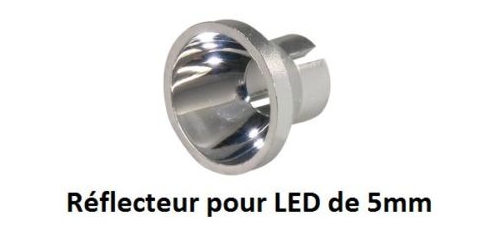

reflecteur

Ils viennent simplement se glisser sur la LED et tiennent par leur élasticité.

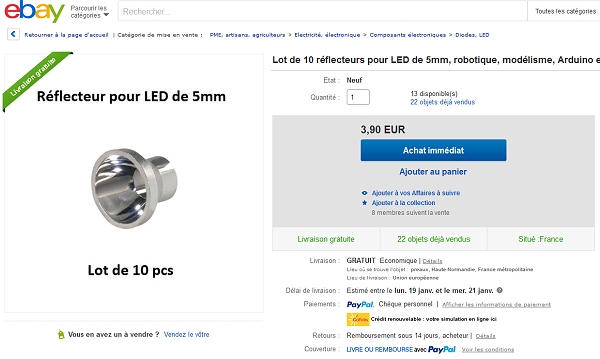

reflecteur2Très efficaces (voir photos en fin d’article) ce sont également les éléments les plus chers de ce montage… Trouvés sur ebay ils ont été livrés en 2 jours.

Un connecteur de récupération

Pour ce qui est de connecter le montage au GPIO du Raspberry Pi (en fait juste sur l’alimentation….)  c’est le connecteur de haut-parleur d’un vieux PC qui a été récupéré pour cet usage. Le connecteur « speaker » est un modèle pour 4 fils que j’ai découpé pour ne garder que 3 « trous ». Celui qui ne comporte pas de fil se positionne côté carte SD ou micro SD et sert de détrompeur, même si ici l’utilité d’une telle précaution n’est que toute relative.

3

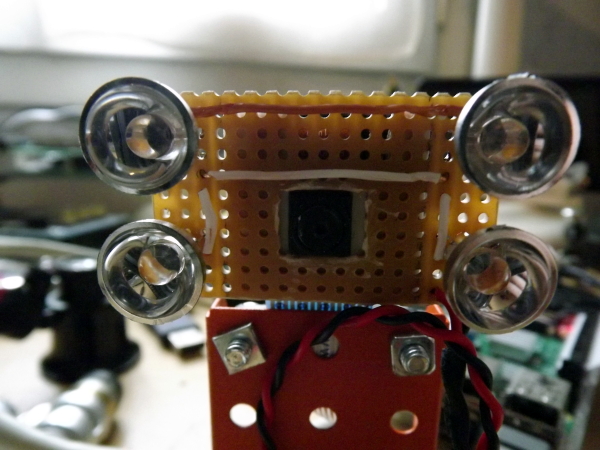

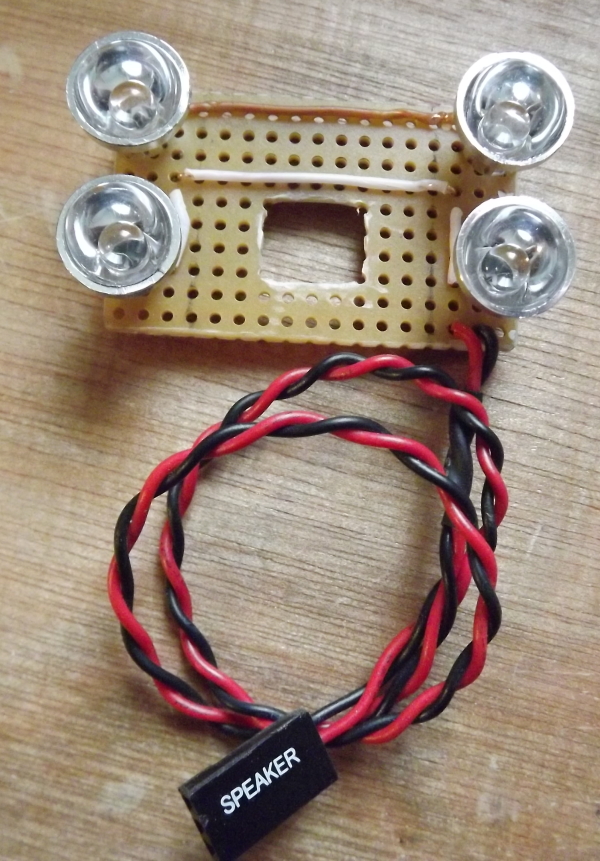

L’assemblage terminé : les résistances sont soudées sous la carte, côté pastilles en cuivre.

Concernant le connecteur, il faut remarquer que le fil noir est à gauche et le rouge au centre quand l’inscription est visible. Ce n’est pas un hasard. A l’autre extrémité, un bout de gaine thermo-rétractable empêche les fils de se détorsader. Tout connecteur de ce type est éligible pour alimenter l’illuminateur. Il faudra bien vous assurer que les fils sont connectés au bon endroit sur le GPIO…

Montage des composants

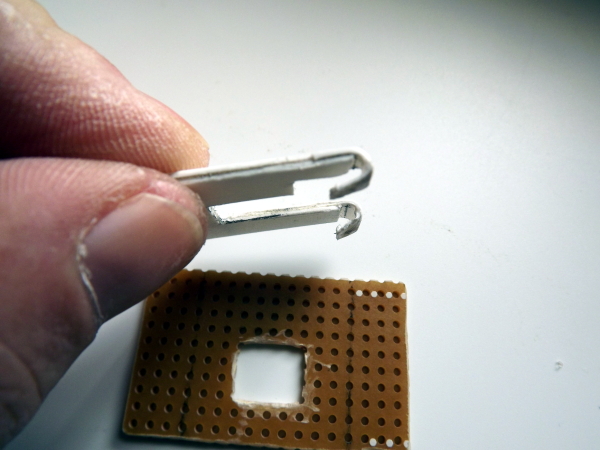

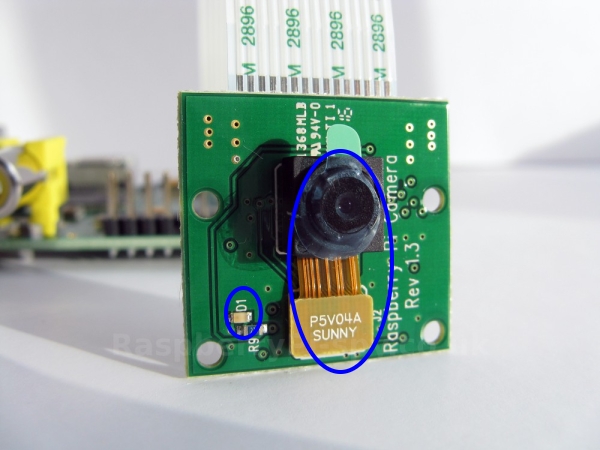

2Vous voyez ci-dessus la plaque à bandes découpée ainsi qu’une petite plaque tirée du morceau plastique et dont le haut est plié en crochets. pi_camera_module_09Attention à l’emplacement du capteur de la caméra et de sa diode LED rouge (photo ci-dessus) : il faut penser à découper un dégagement dans le plastique pour libérer le passage.

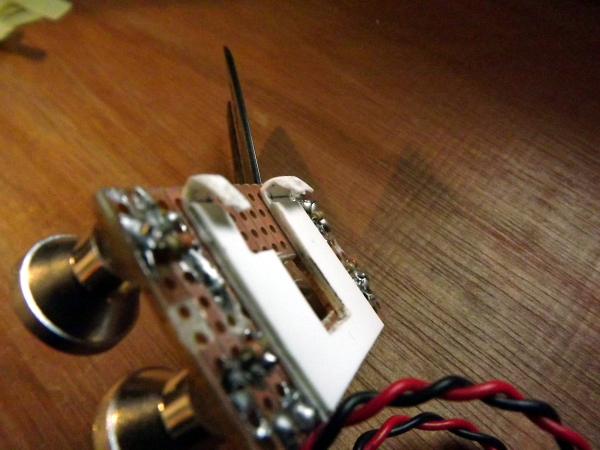

4Voici maintenant les « crochets » et une vue partielle de dos de l’ensemble. La plaque de plastique est fixée à la partie électronique par un bout de double-face. L’ensemble est juste « clipsé » sur la Caméra Pi.5 L’ensemble tient parfaitement en place sur la caméra.

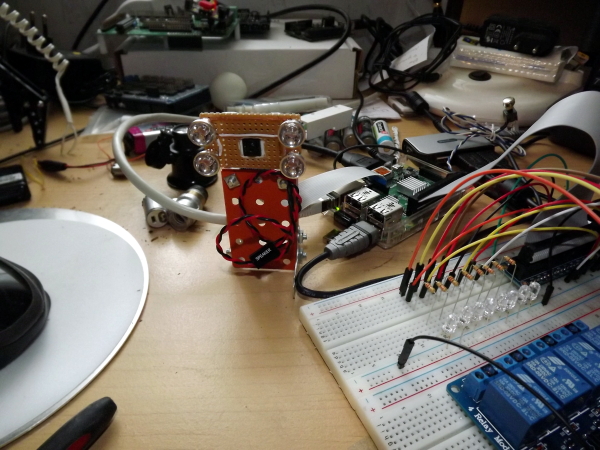

7La photo montre une partie du bordel sur mon bureau… heu l’ensemble Raspbery Pi plus caméra 🙂 (note de framboise314 : je te rassure -ou pas- Lionel, c’est encore pire sur mon bureau 🙁 )

Connexion au GPIO

8

Positionnement du connecteur : il se place sur les trois premières broches du GPIO. Ainsi branché, le fil noir est bien au 0V et le rouge au +5V

La connexion au GPIO se résume à mettre en place le connecteur sur les trois premières broches, du côté du bord de la carte. Attention de ne pas décaler le connecteur et de bien veiller à ce que le « trou » soit connecté sur la broche 2, celle qui se trouve en haut du connecteur GPIO, côté bord de la carte…

connexion_600px

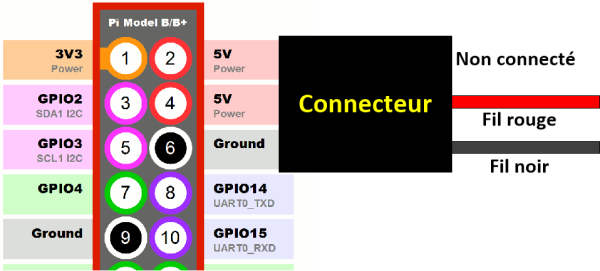

Branchement de l’illuminateur IR sur le GPIO. Valable pour le modèle B et le modèle B+

Et la lumière (noire) fut !

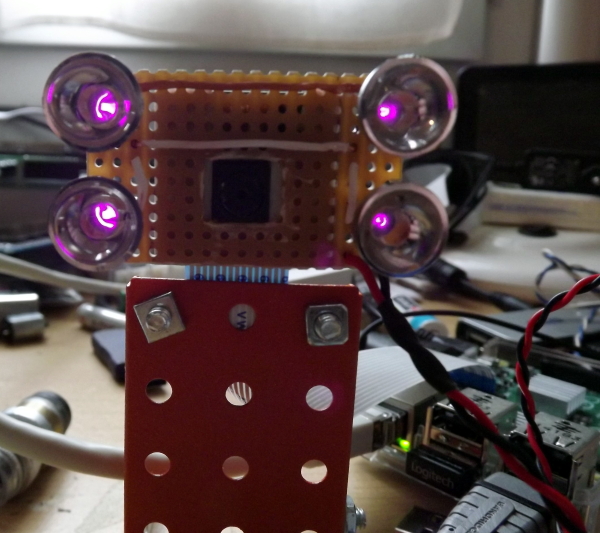

6Cette photo montre les LEDs « allumées ». En effet elles émettent un tout petit peu de lumière bleutée en plus des infrarouges. Mais ne vous y trompez pas, un fort faisceau d’infrarouges est émis mais reste invisible. Ne regardez surtout pas en face et de près ces LEDs lorsqu’elles sont allumées, il y a DANGER pour vos yeux !

C’est efficace ?

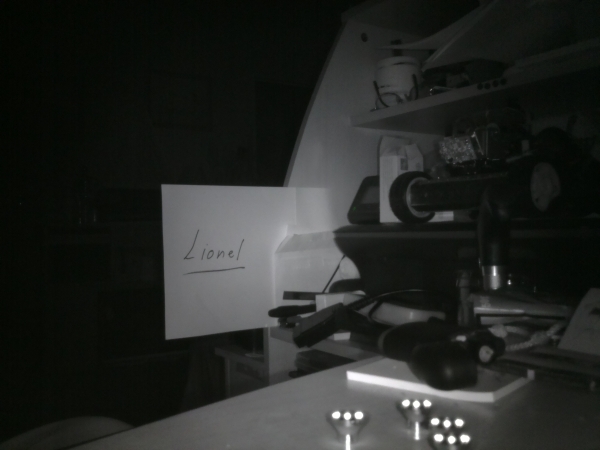

img-sans-reflecteurLa photo ci-dessus est réalisée sans les réflecteurs (on les voit posés sur le bureau, au premier plan de la photo)

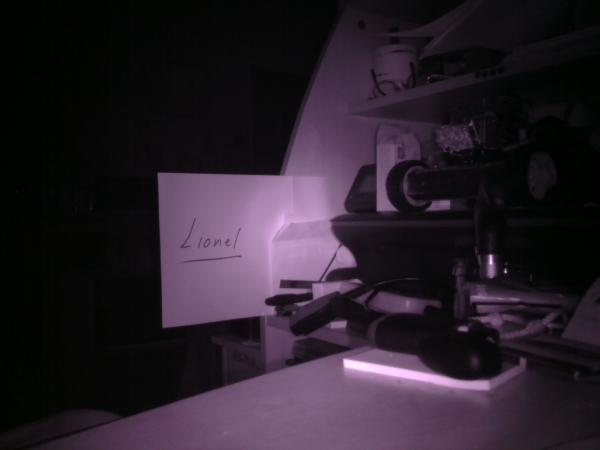

img-avec-reflecteurAvec les réflecteurs, l’éclairage est plus intense sur la feuille qui a servi aux tests. Pour ces deux photos, la caméra était disposée à 1mètre de la feuille de papier.

Et après ?

Peut être serait-il possible d’automatiser l’allumage des LEDs en prélevant l’alimentation du déclencheur sur celle de la  Caméra Pi (caméra vue de dos c’est le quatrième petit rond de cuivre) et un 2N2222 ou un BC547, mais mon fer à souder ne me permet pas de travailler aussi finement, donc je m’abstiens.

Conclusion

Un exemple de ce qu’on peut faire avec peu de matériel et peu de moyens. Les composants sont vendus par 10 et le prix de revient total tourne aux environs de 3€ pour les LEDs et les réflecteurs. Le reste du matériel était disponible dans la boite  à bidouille…

Merci à Lionel d’avoir pris le temps de décrire cette réalisation (qu’il aurait pu garder pour lui), d’en faire des photos et partager ces information avec la communauté RasPi. C’est la preuve que chacune de vos réalisations est intéressante et peut intéresser d’autres RasPiNautes qui rencontrent les mêmes problèmes.

Les commentaires ci-dessous sont à votre disposition si vous souhaitez des informations complémentaires… ou si vous voulez proposer une de vos réalisations.

Sources
