Publié le 29 septembre 2013 - par

Fairywren : Une carte au format mini-ITX pour le Raspberry Pi chez Geekroo

fairywren_250La société australienne Geekroo prépare une carte mère au format mini-ITX, qui pourra se loger dans un des nombreux boîtiers mini-ITX pour PC miniatures disponibles sur le marché.
Quel rapport avec l’oiseau bleu illustrant cet article me direz vous ? Le nom de la carte ! Le Fairywren est un oiseau australien du plus beau bleu, comme la carte mère de Geekroo.
Il est nommé Mérion Superbe en français.
La carte  mère peut recevoir…un Raspberry Pi, bien sûr mais pas seulement :

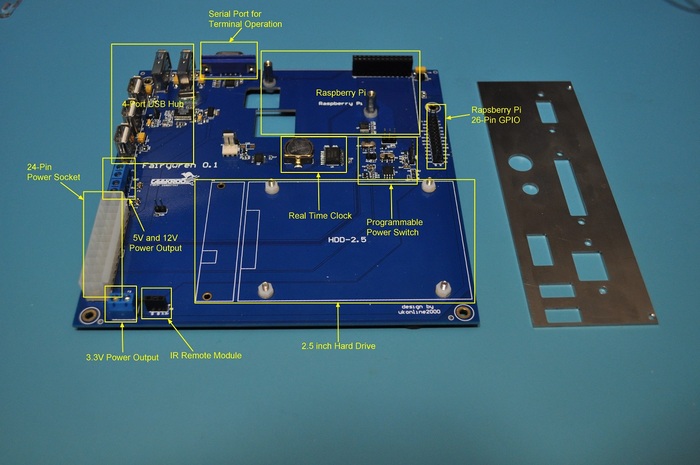

geekroo-fairywren-calloutsComme le montre la photo ci-dessus, en plus d’un emplacement pour le Raspberry Pi, les concepteurs ont prévu un emplacement pour un disque dur 2 pouces 1/2.

geekrooEt puis comme il restait de la place …

  • Un connecteur XBee a été intégré
  • Un Arduino UNO aussi… Il utilise un micro-contrôleur 328P, avec un bootloader Arduino UNO. Vous pouvez utiliser cet Arduino pour contrôler le Marche/Arrêt  de la Fairywren, ou communiquer avec une carte XBee, ou encore contrôler le ventilateur de refroidissement.
  • Trous de montage. Vous pouvez monter soit un disque dur soit un Arduino standard sur la carte Fairywren.

Autres caractéristiques de la Fairywren :

  • Carte mère de taille Mini-ITX 17 × 17 cm
  • Prise d’alimentation à 24 broches ATX
  • Système d’alimentation programmable
  • Hub USB 4-Port intégré
  • Port Ethernet RJ45
  • Emplacement pour un disque dur SATA 2,5 pouces
  • Un port série RS232, pour le raccordement d’un terminal
  • Port GPIO 26 broches pour le Raspberry Pi
  • Module de télécommande Infra Rouge intégré, super pour XBMC
  • Sortie d’alimentations 3,3V, 5V et 12V, pour alimenter un moniteur ou d’autres périphériques
  • Horloge RTC intégrée (horloge temps réel)
  • Capteur de température intégré pour le ventilateur de refroidissement (commandé par un programme exécuté sur le Raspberry Pi)

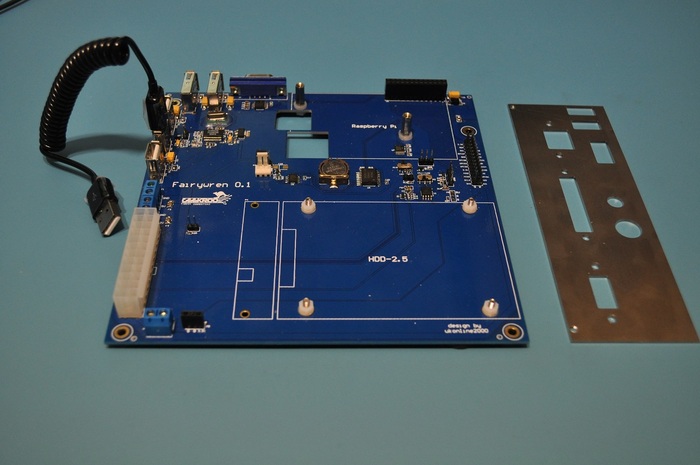

Carte Fairywren avec face arrière du boîtier mini-ITX

Carte Fairywren avec face arrière du boîtier mini-ITX

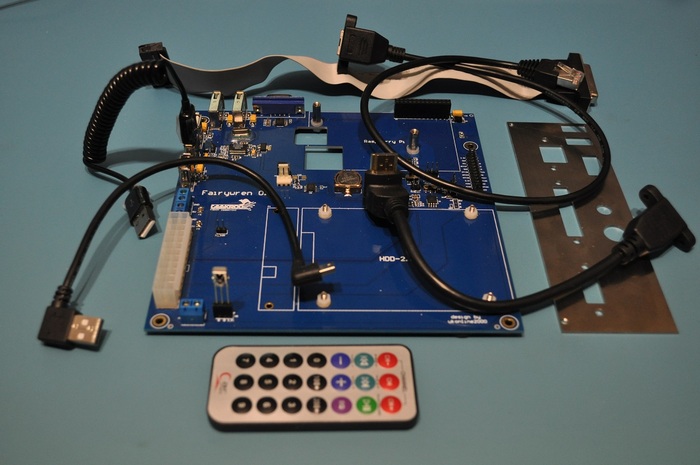

Carte Fairywren avec câblage et télécommande IR

Carte Fairywren avec câblage et télécommande IR

 Un boîtier en  acrylique transparent a été également conçu pour recevoir  l’ensemble. Le couvercle peut être ouvert, ce qui devrait faciliter la vie de ceux qui utiliseront un Arduino ou une carte  Xbee sur la Fairywren.

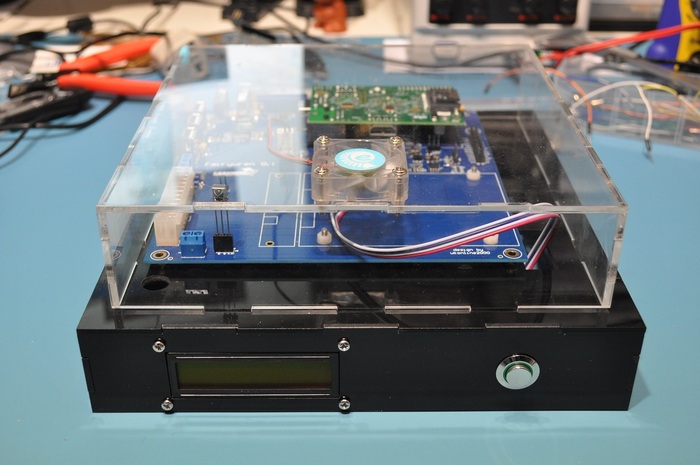

Boîtier transparent pour la carte mère Fairywren mini-ITX

Boîtier transparent pour la carte mère Fairywren mini-ITX

On retrouve les sortie sur la face arrière du boîtier mini-ITX :

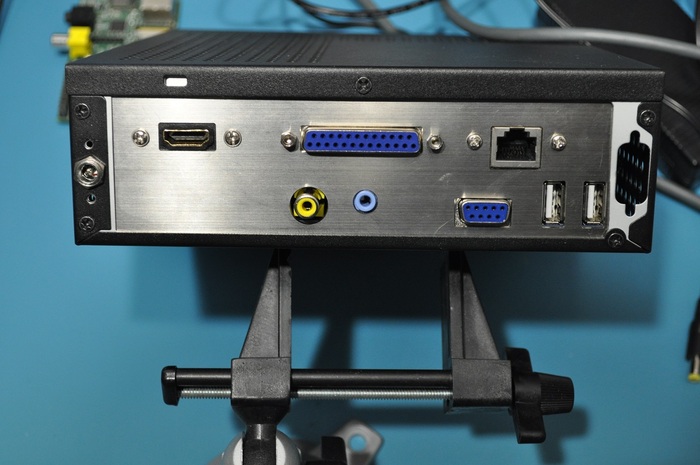

    Face arrière du boîtier mini-ITX avec la connectique

Face arrière du boîtier mini-ITX avec la connectique

Le projet a été présenté sur KICKSTARTER par Geekroo. La cible visée de 5000£ a été largement dépassée puisque ce sont  15 936£ qui ont été récoltées !

La société Geekroo a mis en ligne une vidéo pour présenter le produit.

La carte devrait sortir courant octobre avec un prix avoisinant les 40£ (un peu moins de 50€). Vous pouvez d’ores et déjà aller faire un tour sur le site de Geekroo qui présente des produits intéressants, particulièrement des solutions d’alimentation pour le Raspberry Pi.

Comme d’habitude vos commentaires sont les bienvenus.
