C’est une question qui revient souvent dans les discussions sur les événements maker. C’est bien votre Raspberry Pi mais comment je fais pour le connecter à un écran ou à une télé ? Cet article répond à cette question. Simon, débutant, a rencontré ce problème et a rédigé cet aide mémoire qu’il vous propose.
Au sommaire :
Connexion du Raspberry Pi à un écran ou une télé
Vous pouvez connecter un dispositif d’affichage à votre Raspberry Pi de deux façons, selon le type d’écran dont vous disposez. Cela signifie que l’une des prises d’affichage de votre Raspberry Pi sera toujours déconnectée.
Connexion d’un écran HDMI ou DVI

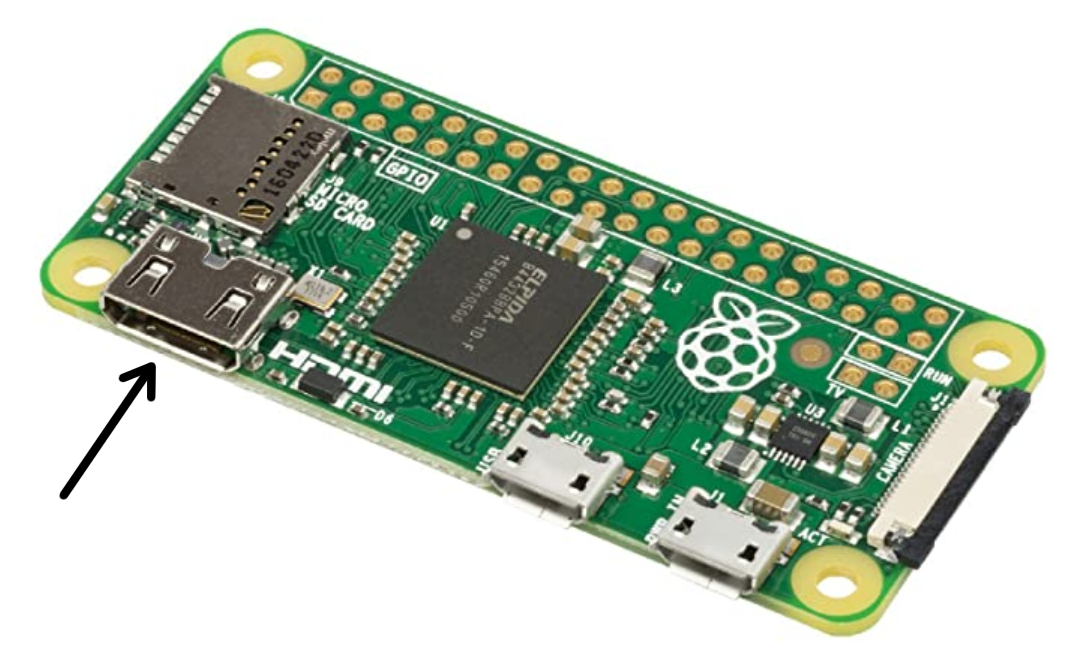

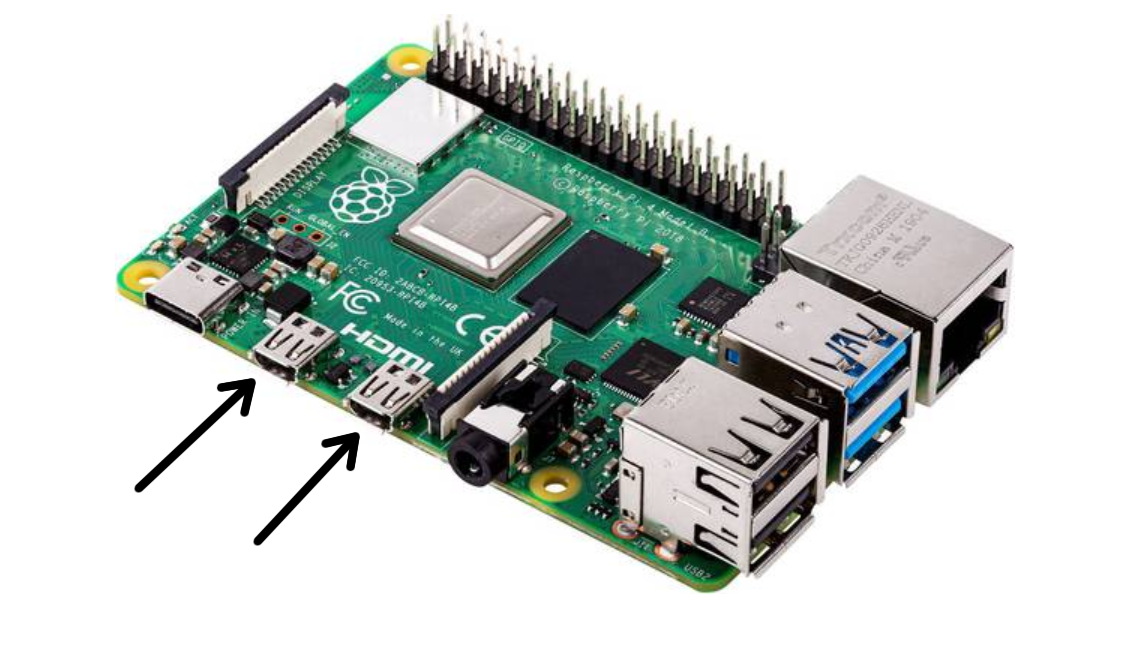

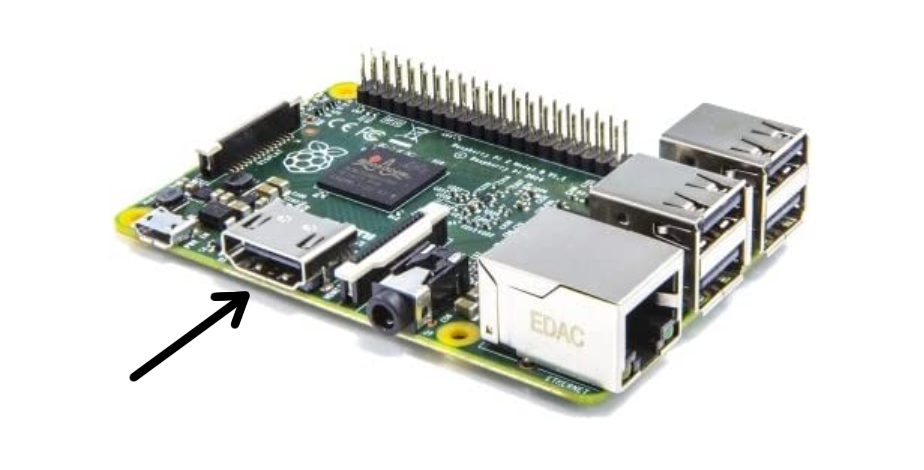

Sur le côté de votre Raspberry Pi, se trouve le connecteur HDMI. Si vous optez pour un Raspberry Pi Zero, vous devez disposer d’un adaptateur pour convertir la prise Mini HDMI en prise HDMI. Insérez votre câble HDMI dans la carte Raspberry Pi ou le convertisseur Pi Zero, puis insérez l’autre extrémité à votre écran.

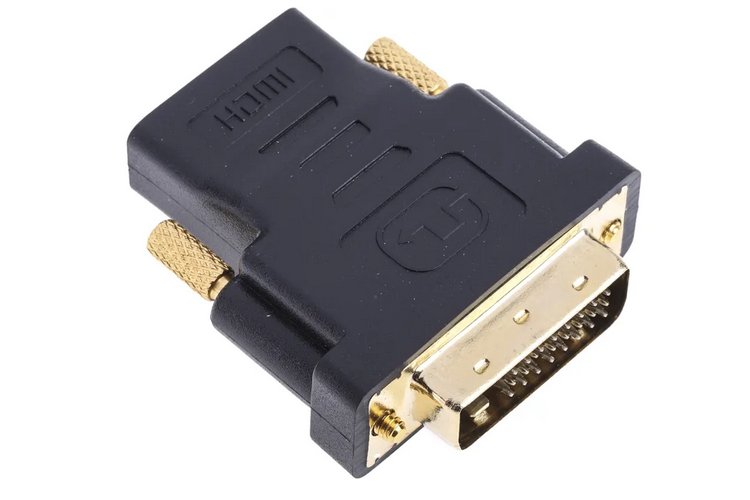

Si vous avez un écran avec port DVI plutôt qu’un écran avec port HDMI, vous devez utiliser un adaptateur à l’extrémité écran du câble. L’adaptateur lui-même est une prise classique, il vous suffit donc de brancher le câble HDMI dans l’adaptateur, puis de brancher l’adaptateur à votre écran ou télévision et de tourner les vis de l’adaptateur pour maintenir le câble en place.
Dans le cas d’une connexion d’une télévision en vidéo composite
Si votre téléviseur est équipé d’une prise HDMI, mieux vaut utiliser cette prise pour un meilleur rendu. Mais, vous pouvez aussi utiliser la prise vidéo composite, vous devrez cependant utiliser un câble RCA spécial pour cette prise et vous ne pouvez pas vous contenter de connecter un câble audio. Cela est vrai pour les modèles Pi 3, Pi 2 et B+. Sur les modèles A et B, il s’agit d’une prise ronde, jaune et argent, située sur le bord supérieur de la carte

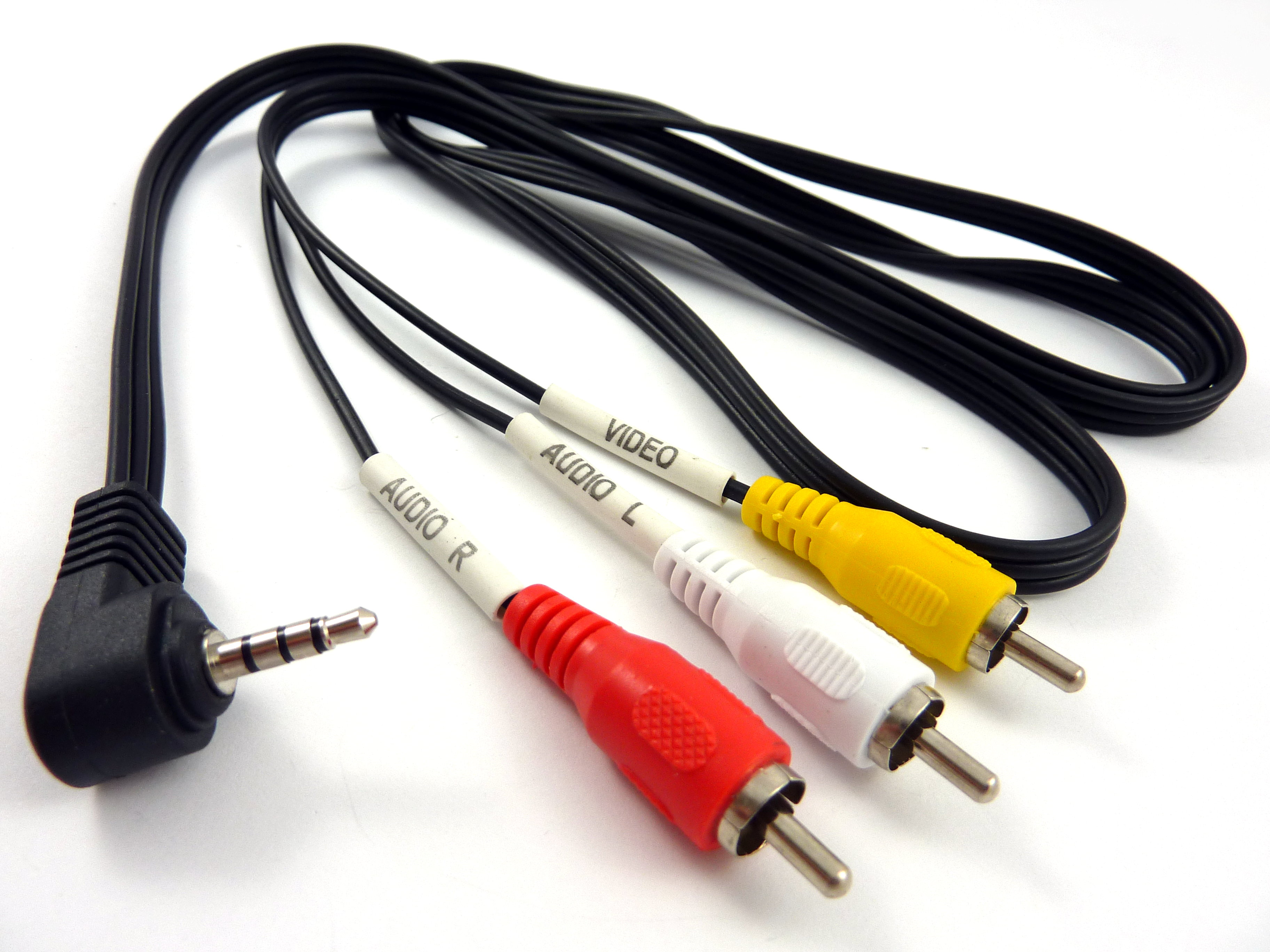

Connectez votre câble jack-RCA à la prise, et l’autre extrémité à la prise d’entrée vidéo de votre télévision, qui sera vraisemblablement jaune (vidéo) blanche et rouge (son stéréo).
S’il s’agit d’une télévision, Vous devrez surement utiliser la télécommande de celle-ci pour la commuter afin de voir le signal externe provenant du Raspberry Pi. Si vous utilisez le HDMI sur votre télévision, vous devrez peut-être allumer le téléviseur pour que le Raspberry Pi puisse le détecter lorsque vous l’allumez.
Utiliser NOOBS pour connecter son Raspberry a un écran
NOOBS est un utilitaire qui simplifie l’installation de systèmes d’exploitation sur votre Raspberry.
Si vous utilisez NOOBS (New Out Of Box Software), il essaiera d’utiliser un moniteur HDMI par défaut, même s’il n’y en a pas un de connecté. Pour forcer NOOBS à utiliser le câble RCA, vous devez aller dans les options de récupération pour NOOBS et ensuite appuyer sur la touche 3 pour un écran PAL ou la touche 4 pour un écran NTSC
Si vous disposez d’un écran HDMI ou d’un téléviseur que vous pouvez brancher juste au moment où vous configurez votre Pi, c’est probablement l’option la plus simple.
Salut à tous.
J’aurai aimé savoir comment configurer un Raspberry Pi 4B pour brancher deux écrans.
Pas nécessairement des écrans 4k, mais pourt obtenir :
–> Soit un double écran.
–> Soit l’écran gauche qui sort sur HDMI0 et l’écran droit sur HFMI1.
Cordialement.
@+
Bonjour j’ai eu plusieurs demandes en ce sens
je vais essayer de faire un article dessus
bonne journée
cdt
françois
Salut François.
Il y a aussi le cas des petits écrans comme les tft 1.8 pouces.
Je m’en suis procuré un chez gotronic : https://www.gotronic.fr/art-ecran-1-8-rb-tft1-8-26567.htm
Gotronic n’a pas précisé que cet écran fonctionne très bien sous jessie mais pas sous buster.
Pourquoi ? Parce que le pilote fbtft_device n’existe plus dans buster.
J’ai juste fait un test sous jessie, en mode console.
J’ai repris les explications données par Gotronic pour la configuration.
Je constate qu’il y a deux bandes de pixels non utilisé (1 vertical et 1 horizontal).
La taille de l’écran est de 128×160.
Je ne trouve aucune explications sur l’usage des paramètres dans config.txt.
Je suppose aussi que cela dépend du type d’écran.
Je ne veux pas l’utiliser en mode console, mais plutôt comme un afficheur indépendant.
Cela va m’obliger à créer mon propre pilote.
A vrai dire, j’ai acheté ccet écran tft juste pour faire mumuse avec.
Cordialement.
@+
Bonjour
j’ai acheter un écran 4k 3840×1100 60hz pour brancher sur mon raspberry PI 3 B vers1.2
j’arrive a lui trouver des résolutions sympathique pour qu’il fonctionne mais a chaque fois que je redémarre mon PI écran noir il arrive plus a afficher le voyant de l’ecran reste au rouge et de temps en temps il passe au vert car il voie un ecran mais repasse aussitot au rouge
avez vous une solution
cdlt
kriss
Bonjour
difficile de vous aider sans infos
quel type d’écran (un lien ?)
comment trouvez vous et configurez vous des « résolutions sympathiques » ? Lesquelles ? dans raspi-config ou en mode graphique???
pour comprendre ce qui peut se passer on a besoin d’infos
Est ce l’écran fonctionne en HDMI sur une sortie HDMI d’un autre appareil ?
cdt
françois
Bonjour
Je viens d’installer le nouveau OS 64 sur mon raspberry 400 qui est relié en hdmi à une ancienne tv hd ready. Je n’arrive pas à avoir le menu au complet.
sur la version OS 32, il y avait une configuration qui s’ajustait automatiquement et je n’étais embêté. pourquoi il n’y a plus cette possibilité?
D’avance merci, pour la résolution de ce soucis.
Bonjour Jean Philippe
je ne peux pas répondre à la question… je ne vois pas ce que vous dites par « Je n’arrive pas à avoir le menu au complet »
il va falloir régler cela manuellement
si le mode graphique est difficile à utiliser vous pouvez toujours intervenir dans config.txt
cdt
francois
Bonjour François
Merci pour ta réponse rapide.
Une partie du menu dépasse l’affichage. Ce que je n’avais avec raspberry OS 32.
le dimension que j’ai par défaut est 1280×720. c’est presque bien. mais je n’arrive pas à voir le menu complet. il me manque les deux bouts.
Quel resolusion pour une télé hd ready?
merci
Bonjour,
Nous souhaitons avancer sur le projet :
« Affichage des news au collège »
Comment peut on utiliser le Raspberry Pi ?
Modèle de carte? (TV avec HDMI) et possibilité d’utiliser le réseau du collège (filaire et wifi)
Type de Configuration pour que des collégiens aient une interface de programmation simple?
Peut on utiliser un site internet pour récupérer une vidéo journalière avec les news? y a t il d’autres supports de diffusion?
Cdlt,
Christophe
Bonjour Christophe
pour ce genre d’appli un pi 3 est suffisant avec un HDMI normal
après il faut que VOUS sachiez ce que vous voulez faire les solutions sont multiples https://www.youtube.com/watch?v=XI_w1j9XE8c
https://www.linutop.com/news/2018/12/12/le-serveur-linutop-tv-est-disponible-pour-raspberry-pi/ qui a une version gratuite mais limitée
https://pisignage.com/
cherchea avec les mots clés dashboard, signage, digital signage pour affiner votre projet et batir votre cahier des charges
avec des dashboards open source ou payants
on peut aussi imaginer un Chromium en mode kiosque
dans ce cas vous gérez une page web (un site internet) qui sera affichée sur l’écran sans les « habillages » habituels
il n’y a rien d’autre à gérer que le contenu de la page web et par exemple vous remplacez la vidéo et la page l’affiche automatiquement…
Sinon pour des videos en boucle : https://www.framboise314.fr/diffusion-de-videos-dans-une-salle-dattente-avec-un-raspberry-pi/
cdt
francois
Bonjour François,
Merci
Nous nous apprêtons à commander une Pi3
Nous avons essayé d’installer l’Emulateur mais je pense que QEMU est trop ancien pour simuler ce type d’application.
Nous n’avons pas réussi à installer Linux avec Virtual box afin d’avoir un émulateur plus adapté.
Cdlt,
Christophe
Bonjour
oui l’article date d’une éternité (en informatique)
le Pi3 est une bonne machine, sortie HDMI standard
vous voulez faire quoi avec le Pi3 svp ?
cdt
francois
Bonjour, j’ai un MagicMiror avec un capteur PIR. quand il n’y a personne l’écran devient noir et c’est ce que je veux !!!
Par contre, l’écran bascule en bleu et me dit pas de signal.
Je voudrais que l’écran reste noir…
Une Idée ?
ps : je pensais forcer le signal mais je ne trouve rien sur ce sujet.
Bonjour
jetez un coup d’œil ici https://www.shellhacks.com/raspberry-pi-force-hdmi-hotplug/
cdt
francois
Merci d’avoir répondu aussi rapidement.
Cela ne change rien.
