Boîtier de commande I2C pour le Raspberry Pi

Christian en a eu assez de devoir câbler des afficheurs ou des boutons sur le GPIO avec des fils partout…..et des erreurs à chaque fois qu’il développe un projet à base de Raspberry Pi. Il a donc réalisé de ce boitier de commande relié en I2C au Raspi.

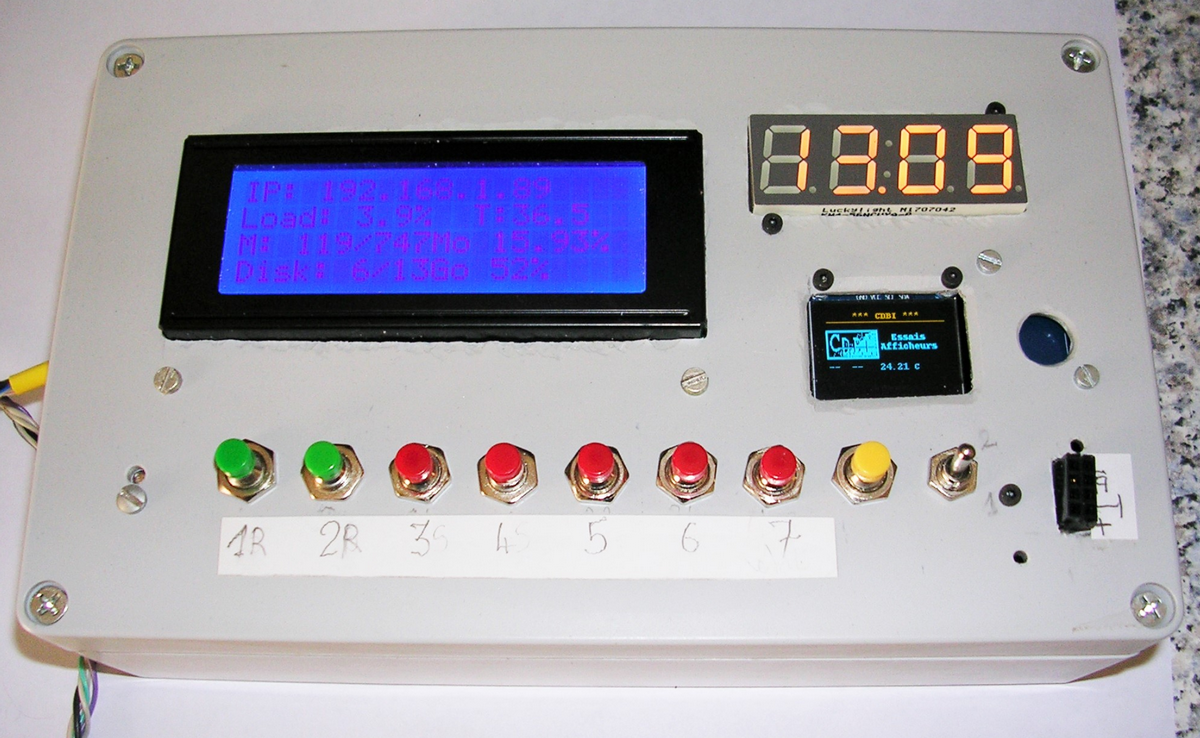

Un boîtier de commande relié en I2C au Raspberry Pi

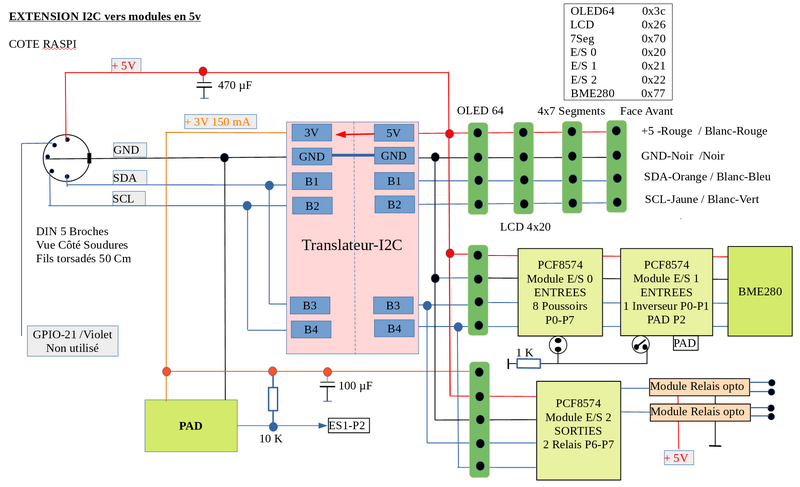

Synoptique du boîtier de commande

Synoptique du boîtier de commande

On y trouve un module translateur I2C (changeur de niveau) 3v vers 5v…on peut donc utiliser tous les modules en 5v type Arduino

Le boitier de commande est relié en I2C au Raspi ce qui a permis de développer les librairies.

Matériel

  • Un afficheur LCD 4×20 librairie perso
  • Un Afficheur 4×7 segments librairie avec Ada fruit-HT16K33
  • Un afficheur OLED 64×128 librairie avec Adafruit-SSD1306
  • 2 modules PCF8574 en entrée librairie perso
  • 1 Capteur BME280 librairie perso
  • 1 module PCF8574 en sortie
  • 2 modules relais optocouplés
  • 8 poussoirs et un inverseur en commande
  • 1 PAD sensitif en commande

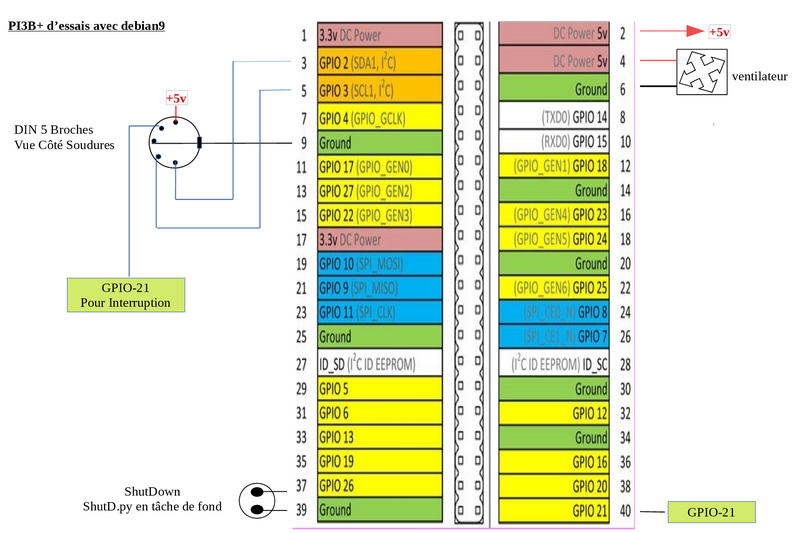

Connexion du boîtier de commande au GPIO



Comme son utilisation dépend uniquement du soft, il peut donc servir partout, actuellement les softs doivent être en Polling : le GPIO21 est en attente d’une gestion des PCF8574 sous interruption et callback…. ça ne fonctionne pas encore

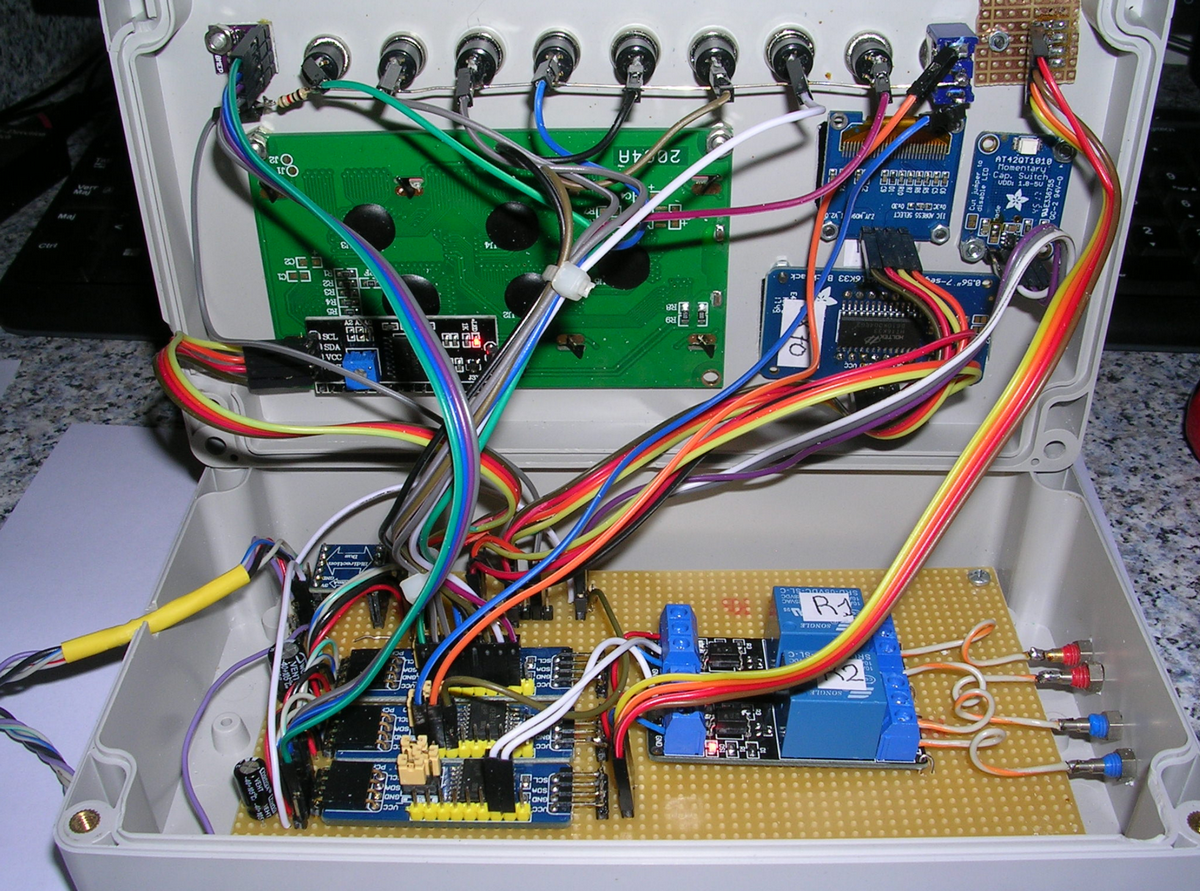

L’intérieur du boîtier

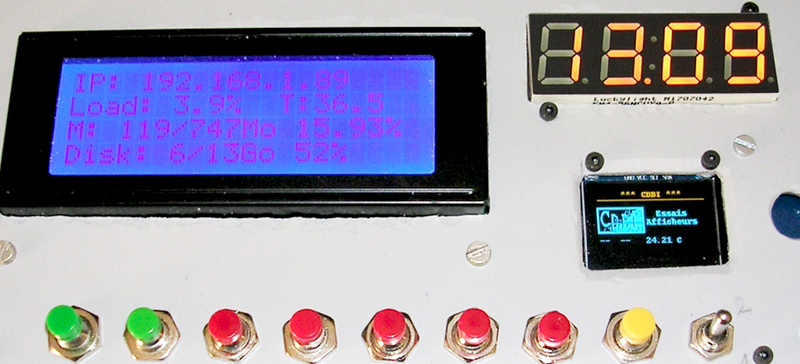

Le boîtier terminé

  • Boutons verts Toggle des 2 relais
  • Bouton 3 Affichage sur le LCD du moniteur PI ou du BME280
  • Boutons 4 et 5 Ajustage (±) de la pression au niveau de la mer pour l’altimètre
  • Bouton jaune Fermeture du soft
  • Inverseur arrêt LCD—les deux—arrêt du 7 segments
  • Le PAD affiche un menu sur l’écran OLED :
  1. Relais 1
  2. Relais 2
  3. État des 3 PCF8574
  4. A/M des 2 afficheurs
  5. Fermeture

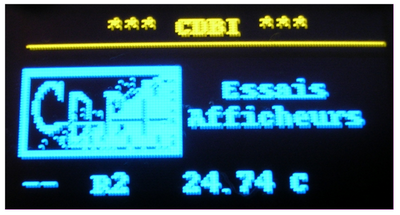

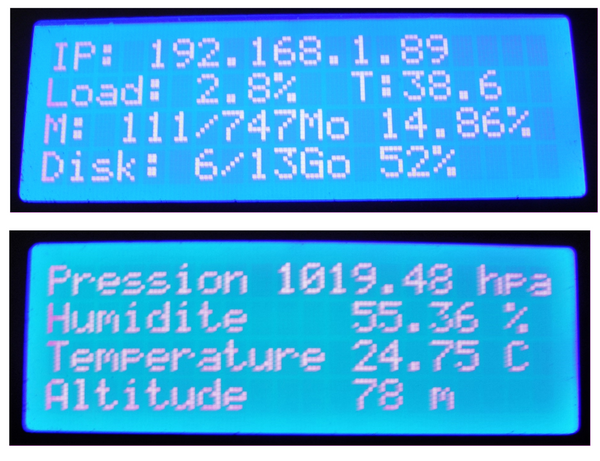

Vue des écrans

Conclusion

Encore une belle réalisation de Christian qui pourra intéresser ceux qui veulent doter leur(s) Raspberry Pi d’un système de commande universel. Un simple prise DIN et c’est parti 🙂
