Développement d’une carte multifonction
La carte Multifonction Arduino
Lors des formations Arduino que j’animais, j’utilisais ce modèle de carte compatible avec le modèle UNO :
Cette carte ne coûte que quelques euros (par exemple chez Aliexpress) mais elle regroupe quantité de possibilités pour la formation :
- Afficheur LED 4 digits
- 4 LEDs
- 3 Boutons poussoirs
- 1 Bouton RESET
- Connecteur pour LM35 (LM35 non fourni)
- Connecteur pour DS18B20 (DS18B20 non fourni)
- Potentiomètre de précision 10 tours
- Récepteur infrarouge
- Buzzer
- Connecteur APC220
- …
Mon idée de carte multifonction
Bon, j’avoue, j’avais pensé à cette carte plutôt chargée. Je l’avais déjà proposée à plusieurs éventuels fabricants, mais ça n’avait jamais abouti. C’est vrai qu’elle est plutôt chargée et que le routage des pistes était plutôt coton.
La carte LUDIK-HAT de Mc HOBBY
Lorsque Dominique a repris l’idée suite à nos discussions, il a gardé le principe de la carte multifonction Arduino, c’est à dire de mettre à disposition les connecteurs pour que l’utilisateur puisse connecter les extensions qu’il souhaite étudier. De fait cela réduit le prix de la carte, tout en étendant les possibilités puisque sur les connecteurs, on peut brancher une grande variété de modules. On a alors un adaptateur universel qui permet de démarrer avec les composants embarqués, de se faire la main, avant de passer à des modules plus complexes.
Le développement est en cours et en avant première Dominique m’a envoyé ces images avec l’autorisation de les publier, tout en sachant que la carte est encore susceptible d’évoluer.
Cliquez pour agrandir

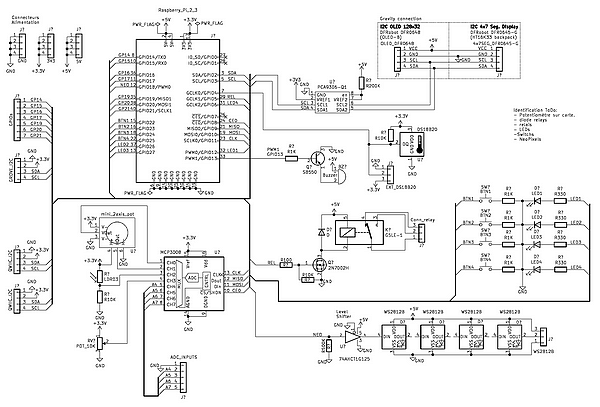

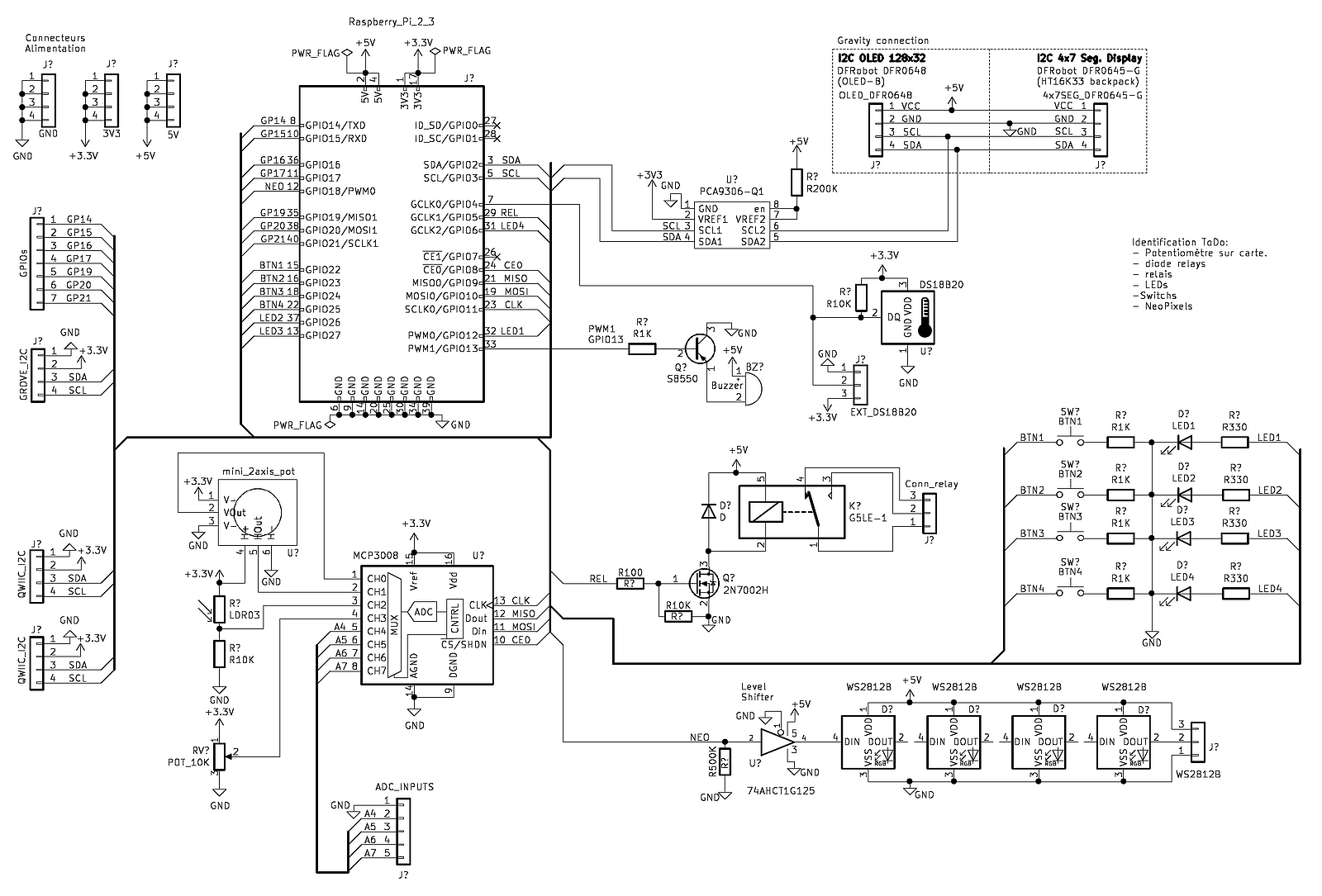

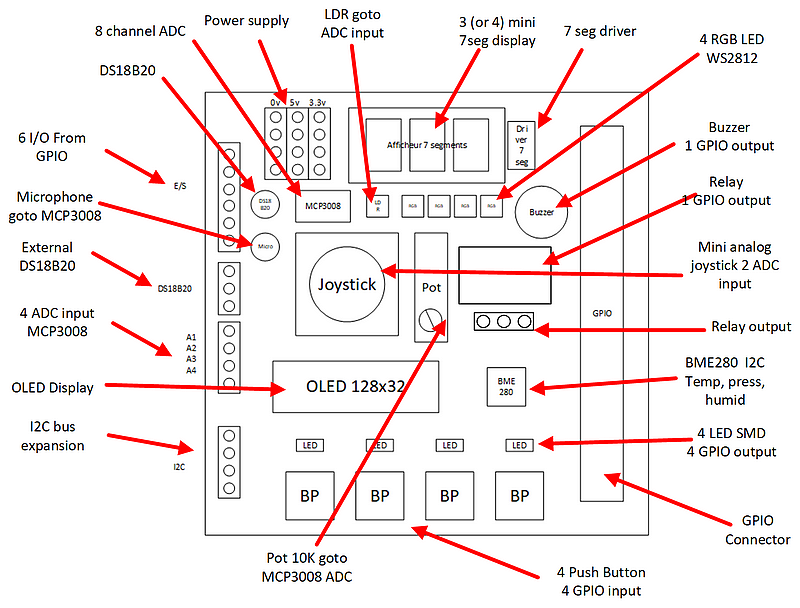

Voici le schéma actuel encore susceptible d’évoluer. La carte pourra se pilotera en
- Scratch
- C/C++
- Python
- MicroPython
Dominique pense qu’il développera des drivers MicroPython pour la carte. N’oublions pas que Dominique est l’auteur de plusieurs livres dont MicroPython et Pyboard aux Editions ENI.

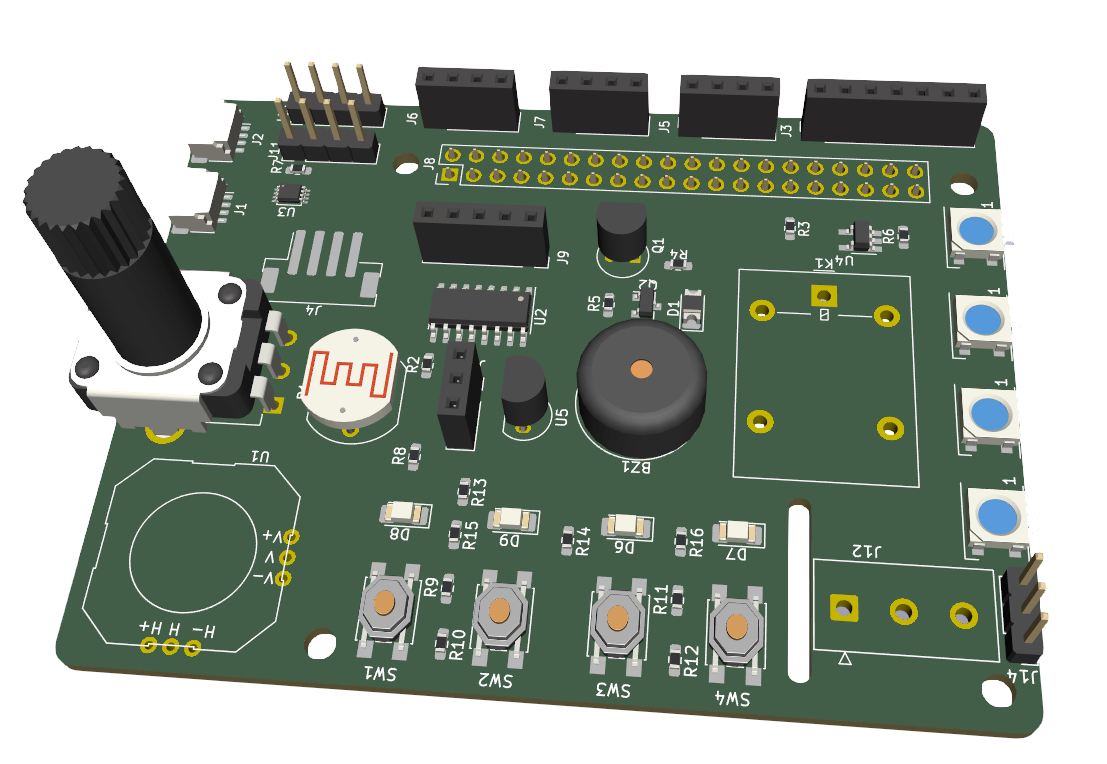

Et voici à quoi elle ressemblera. Le nom LUDIK-HAT vient de l’association LudikSciences avec laquelle j’anime les stands que vous avez pu voir sur les expos, salons, ou maker faire, en compagnie de Sarah Lacaze, spécialiste de Scratch.
Vous voyez qu’en plus des composants embarqués, dont un convertisseur analogique qui permet l’implantation d’un joystick 2 axes, elle dispose
- de connecteurs Gravity pour les modules DFRobots (OLED, 7 segments, capteurs de position…)
- de connecteurs StemmaQt compatibles Qwiic pour les modules Adafruit et Sparkfun
- d’un connecteur Grove pour les modules SeeedStudio
C’est la possibilité d’explorer tout un monde de périphériques avec une seule carte.
Les modules Gravity de DFRobots

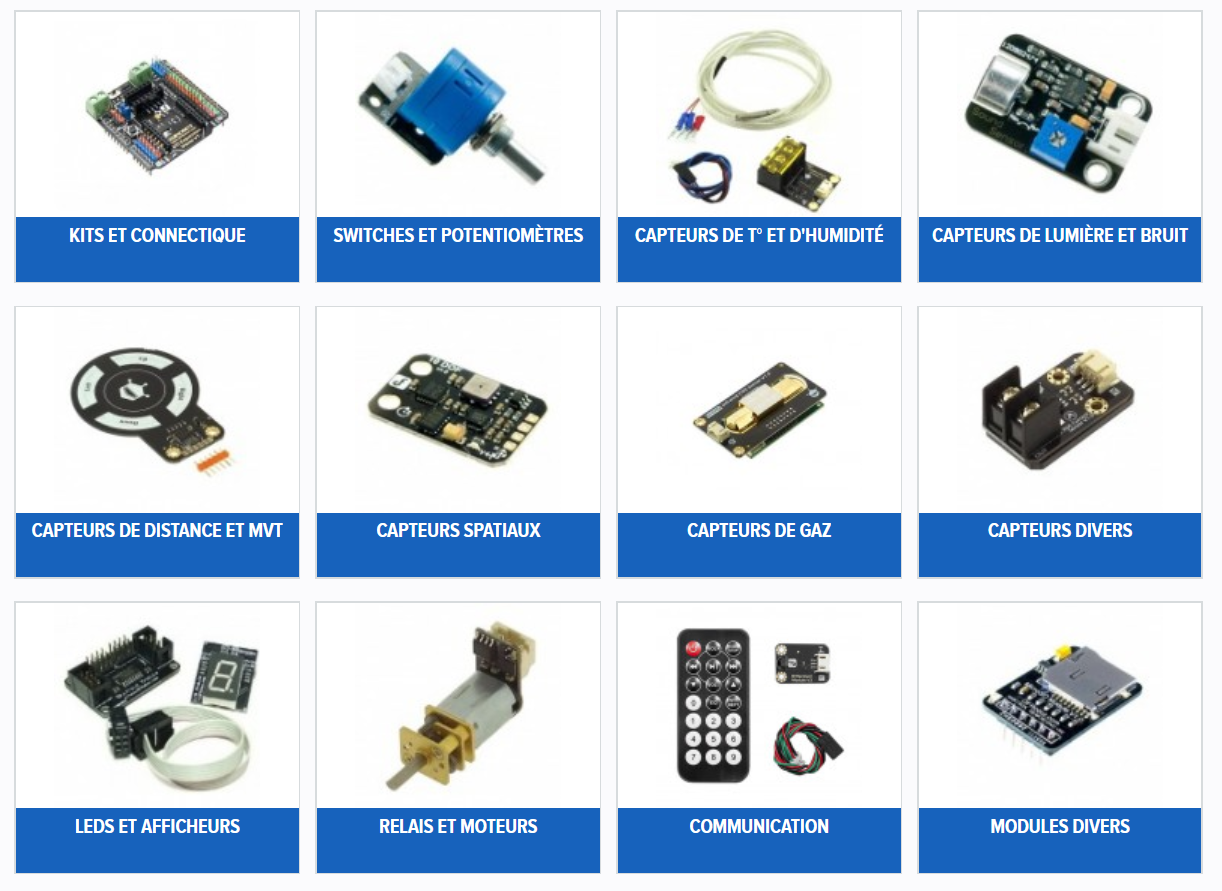

DFRobots propose toute une collection de modules comportant des capteurs, des afficheurs…
Cliquez pour accéder à la page DFRobots de Mc HOBBY
Ce sont plus de 200 modules disponibles dans toutes ces catégories, et connectables directement sur la carte LUDIK-HAT. Les modules sont disponibles chez Mc HOBBY bien entendu, ce qui permettra de composer votre kit en fonction de vos besoins.
Les modules StemmaQt d’Adafruit

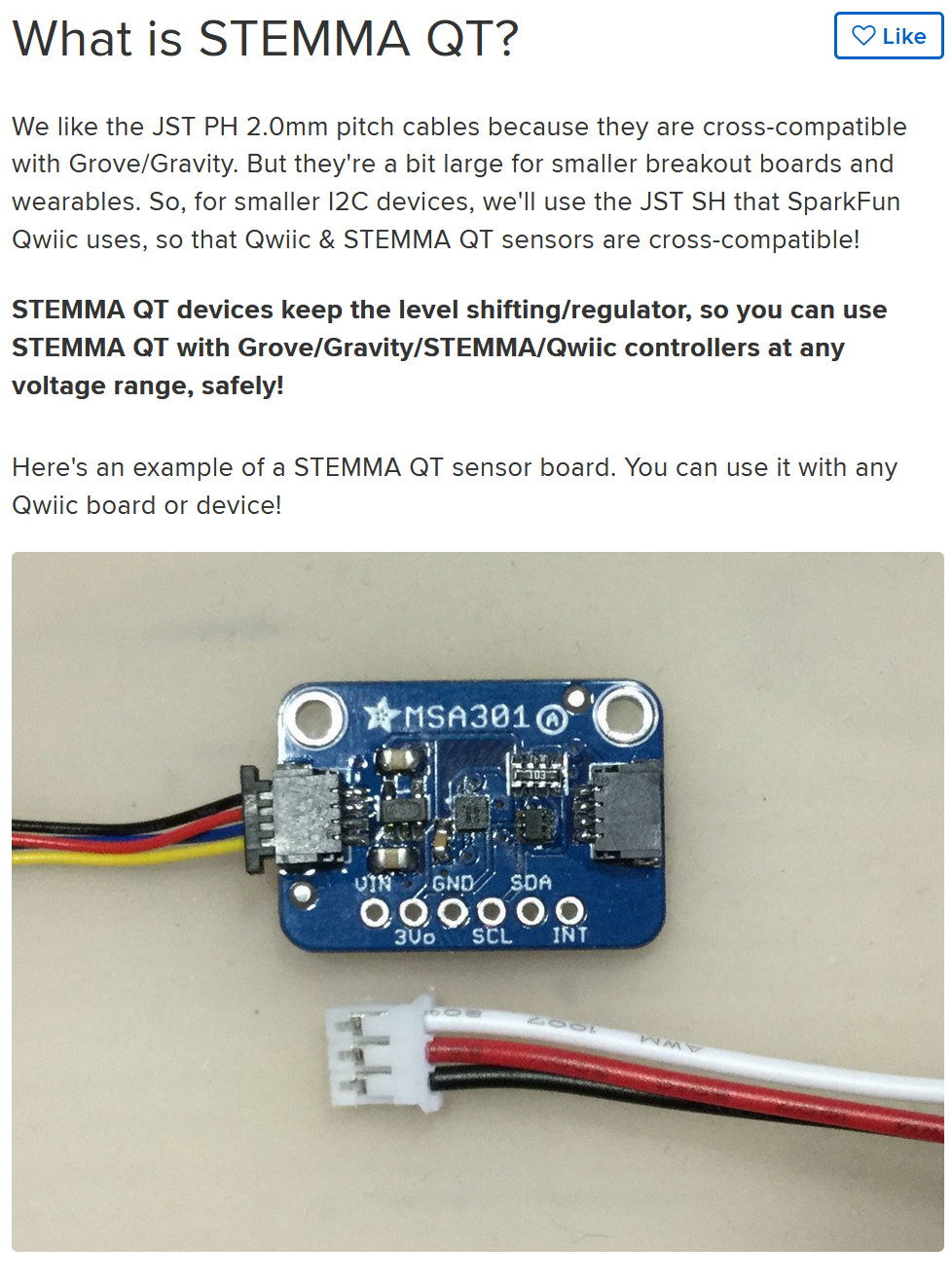

Le connecteur StemmaQt est le connecteur des modules Adafruit. Vous trouverez également ces modules chez Mc HOBBY.
Les modules Qwiic de Sparkfun

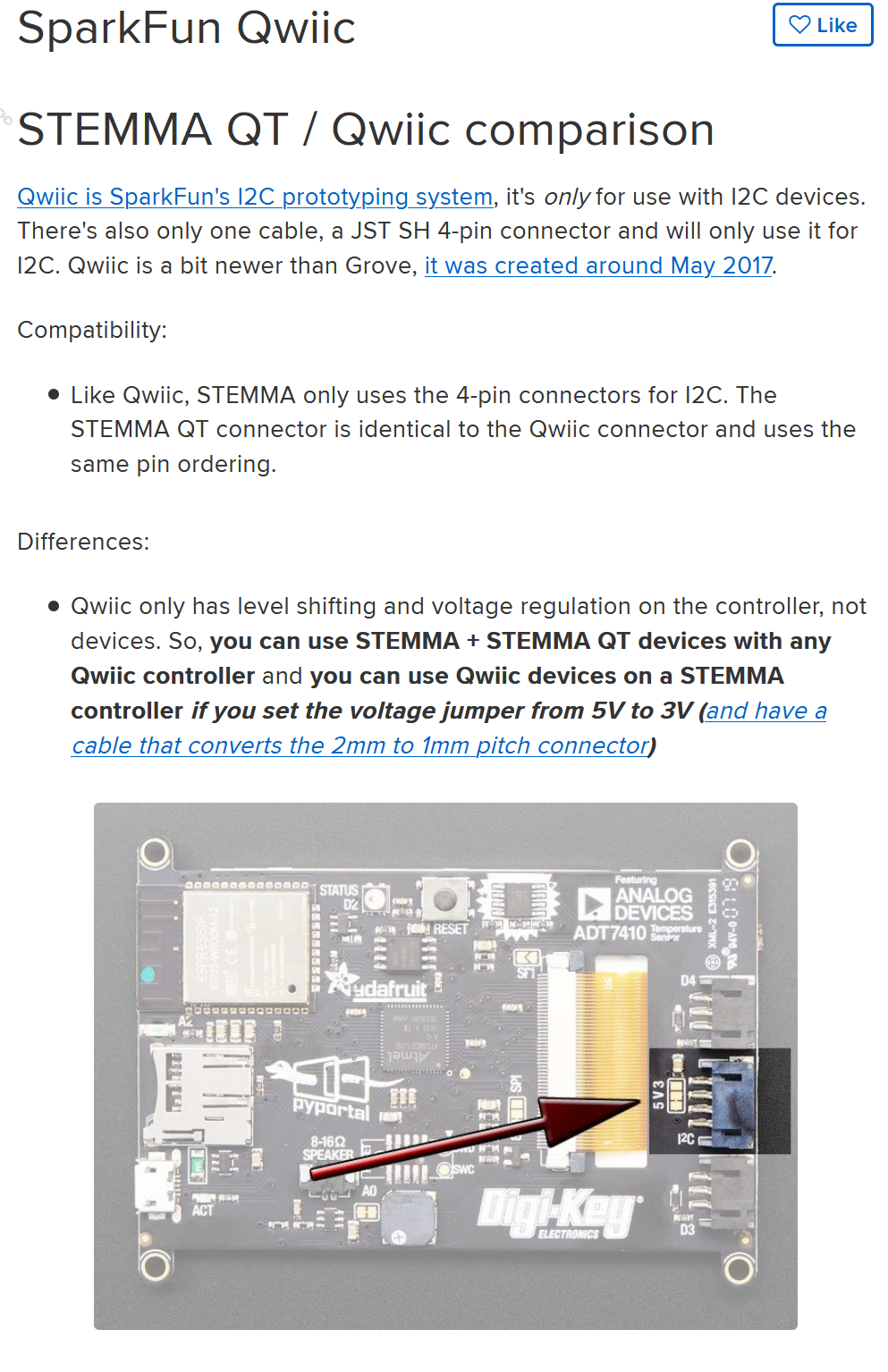

Le connecteur Qwiic présente quelques différences avec le StemmaQt d’Adafruit mais la philosophie est la même.
Les modules Grove de SeeedStudio

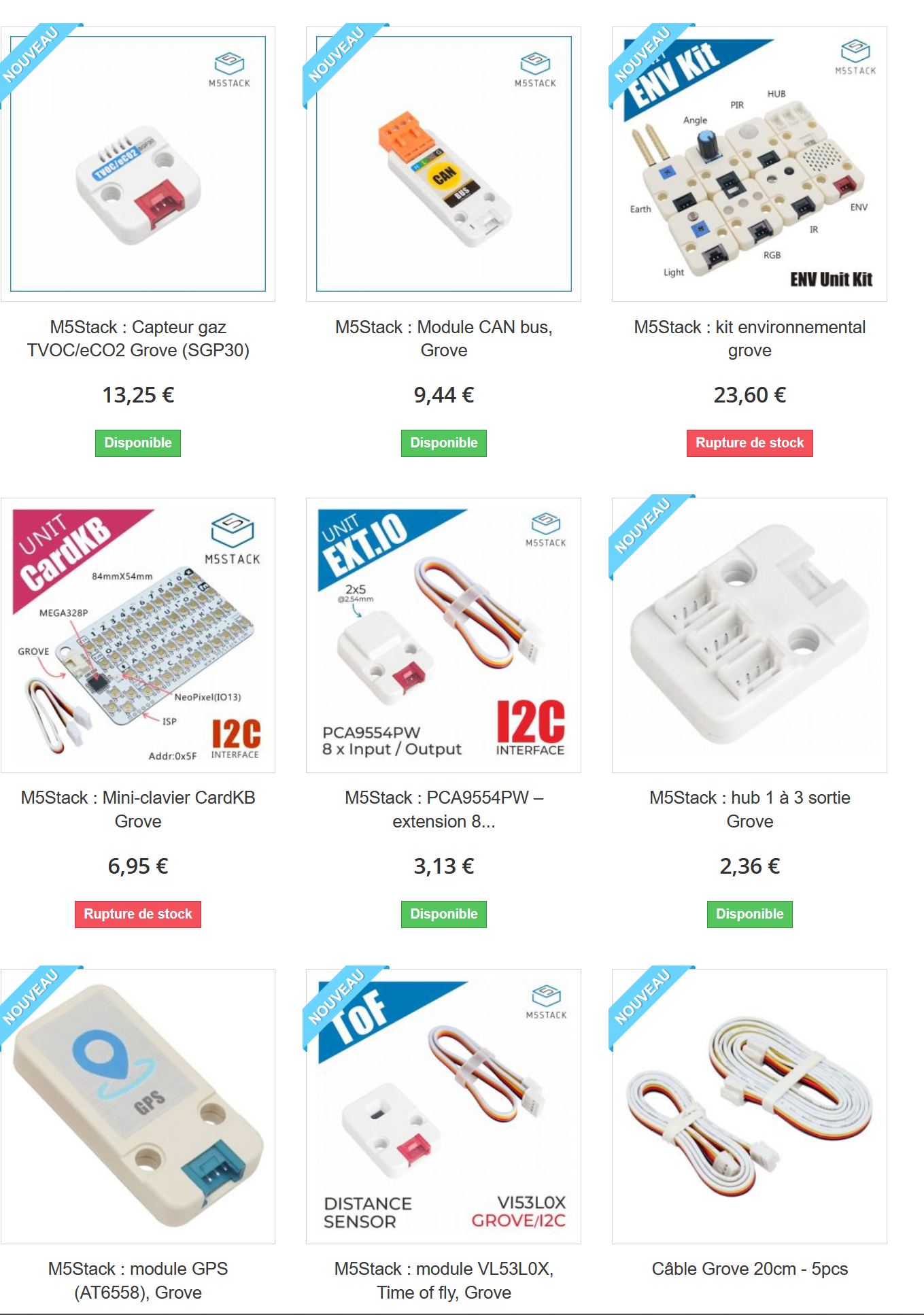

Là encore ce sont des dizaines de modules qui peuvent se connecter à la carte LUDIK-HAT. Il n’y a qu’un connecteur Grove mais il existe des HUB permettant d’étendre le nombre de connexions 😉
Bien entendu vous les retrouverez aussi chez Mc HOBBY.
La carte LUDIK-HAT

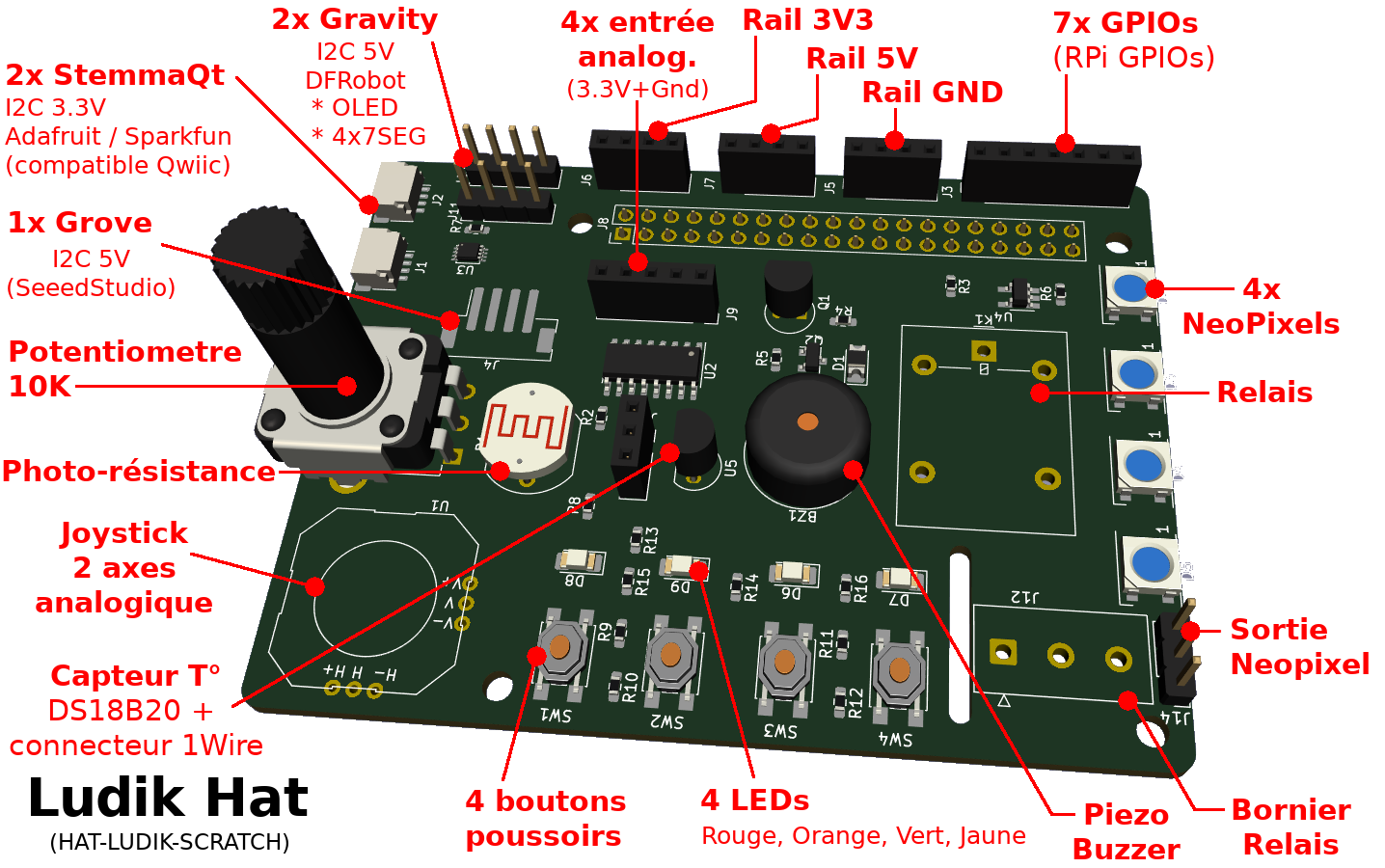

Voici à quoi devrait ressembler cette carte, ce n’est qu’une version provisoire. Bien entendu vos remarques seront les bienvenues, surtout si elles sont constructives ! Après comme dans tout projet destiné à passer en production, il faut comprendre que des choix sont faits. Ce sera fonction de l’encombrement, de la disponibilité du matériel, du prix, de l’intérêt… Tout ne sera pas possible, vous voyez que la place restante est… limitée.
Comme Dominique le signale en commentaire, la carte est « autodocumentée » :

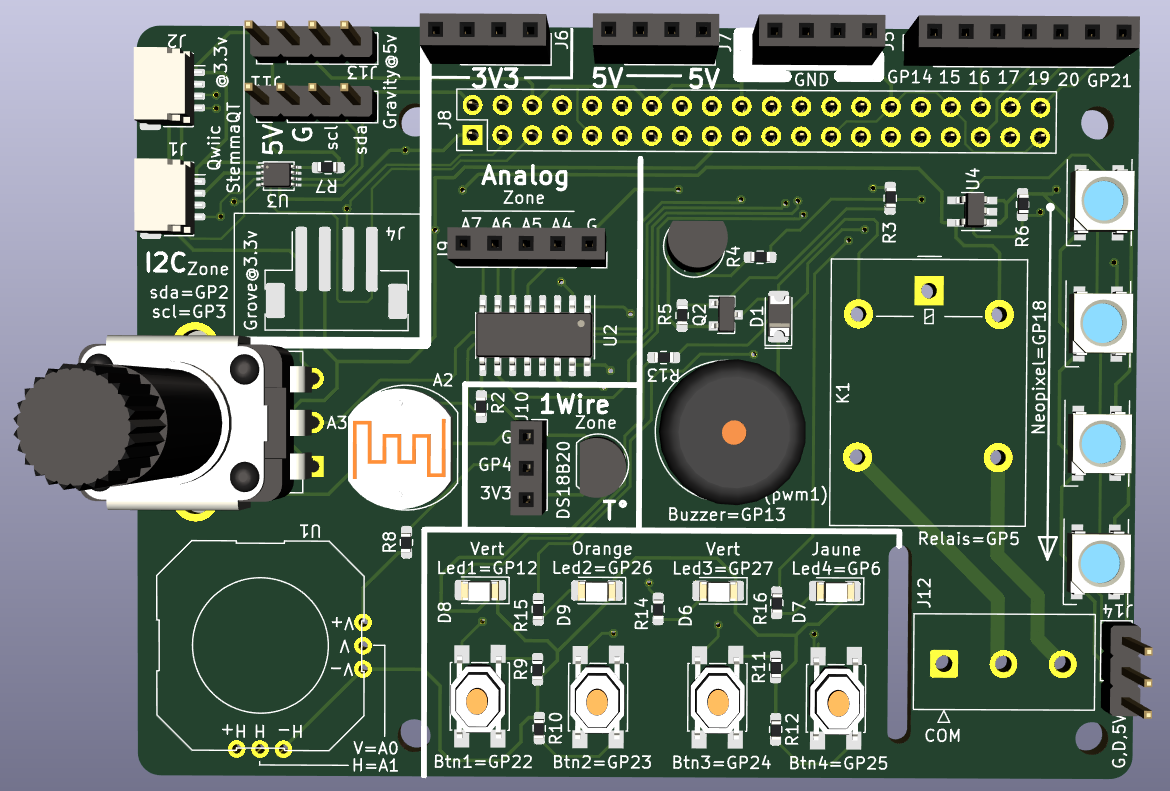

La carte est auto-documentée… en lisant la sérigraphie, il est possible de connaitre le GPIO sur lequel le module est branché. Pour les NeoPixel, GP18 nous indique qu’elles sont branchées sur le GPIO18
Pareil pour les entrées Analogiques, le A2 de la photo résistance fait référence à l’entrée Analogique 2 sur le MCP3008.
Vidéo de démonstration
Conclusion
Voilà un projet intéressant de Mc HOBBY auquel framboise314 participe. N’hésitez pas à commenter ci-dessous.

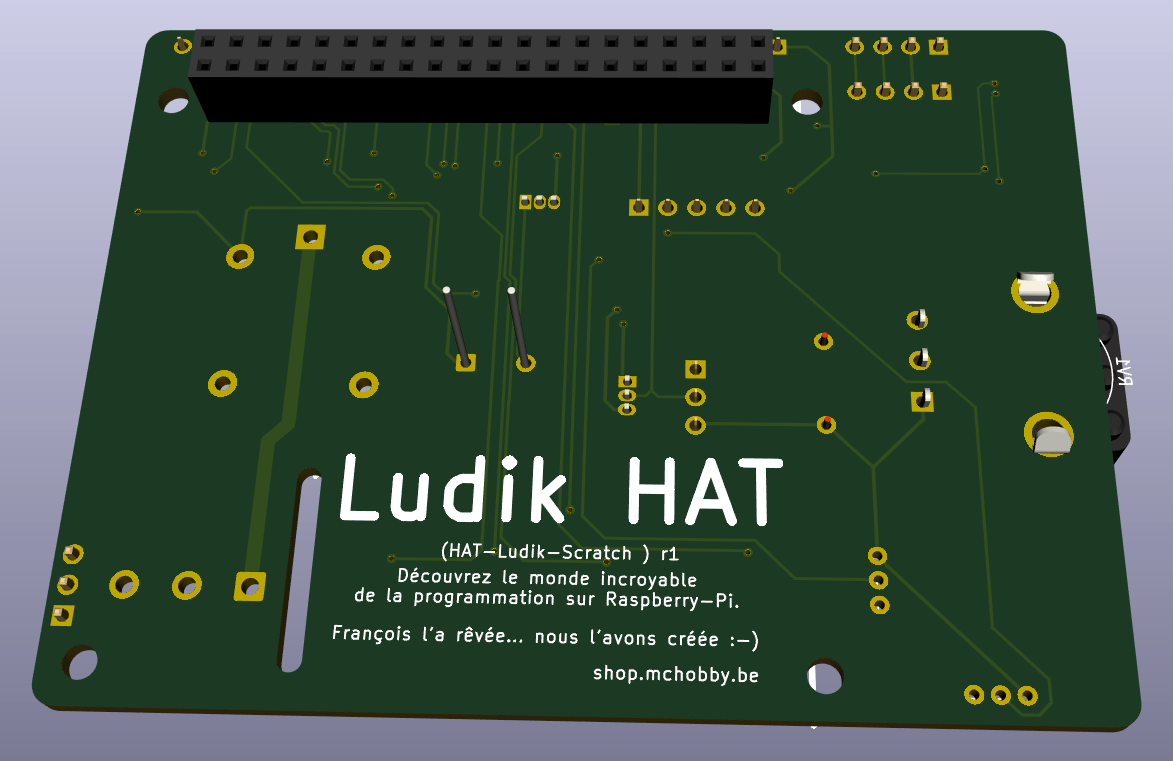

Bien entendu comme tout ce que crée Mc HOBBY tout le développement hardware sera disponible sur une page GitHub, ainsi que les pilotes, les exemples de programmes pour les composants embarqués… Pour les modules propriétaires, les bibliothèques existent déjà dans la plupart des cas.

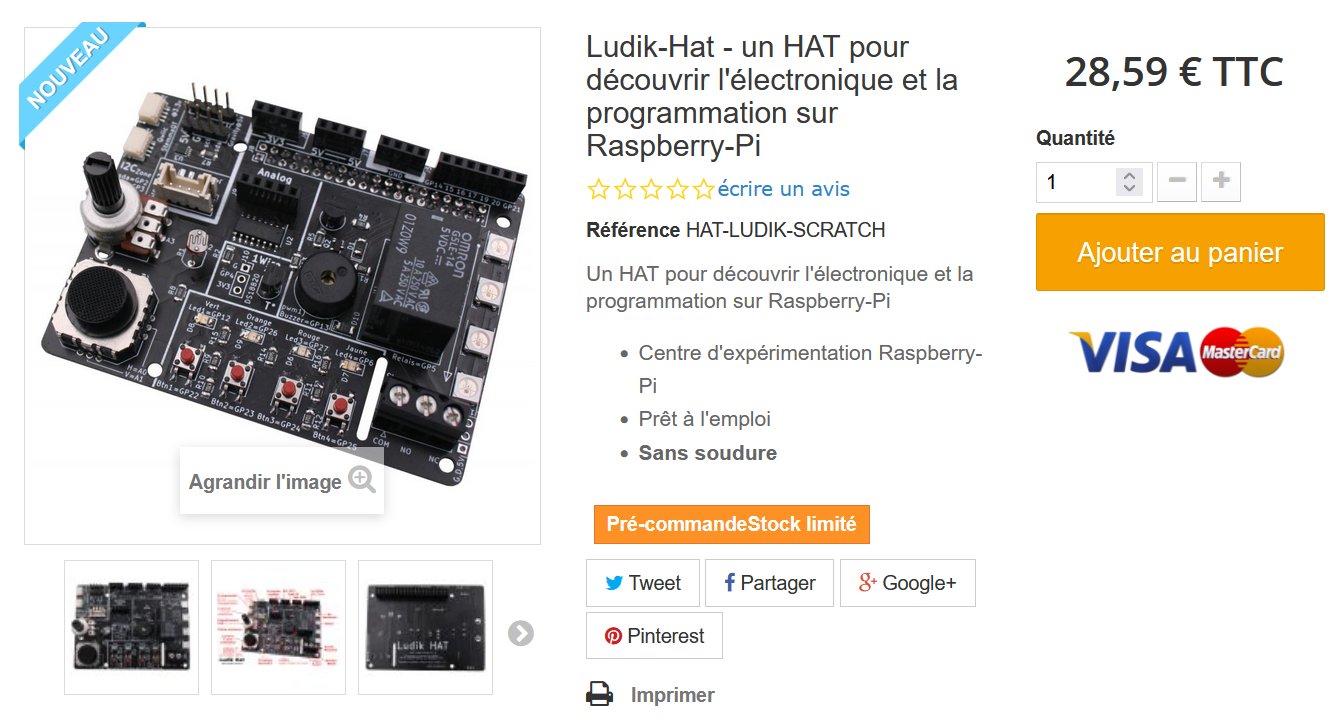

La carte Ludik-Hat est en précommande sur le site Mc Hobby. Très bientôt disponible.
Juste un petit détails mais important.
La carte est auto-documentée… en lisant la sérigraphie, il est possible de connaitre le GPIO sur lequel le module est branché. Pour les NeoPixel, GP18 nous indique qu’elles sont branchées sur le GPIO18 🙂
Pareil pour les entrées Analogiques, le A2 de la photo résistance fait référence à l’entrée Analogique 2 sur le MCP3008.
A tout bientot,
Dominique
