Deux cartes coup sur coup viennent marcher sur les platebandes de notre framboise314. La première BananaPi a une allure de framboise, mais un goût de banane.
La seconde HummingBoard (ou carte vrombissante) a aussi une allure de framboise.
Alors…. framboise ou banane ?
Au sommaire :
BananaPi
Que diriez vous d’un Raspberry Pi avec un processeur plus puissant et plus de mémoire ? C’est ce que vous propose BananaPi avec sa carte compatible Raspberry Pi.
Les caractéristiques de BananaPi
Alors que le Raspberry Pi possède un processeur mono-coeur Broadcom BCM2835 ARM11 à 700 MHz , la banane est propulsée par un dual-core Allwinner A20 ARM Cortex – A7 à 1 GHz.
Le Raspberry Pi possède jusqu’à 512 Mo de RAM, et la BananaPi affiche 1Go .
La Banana Pi dispose d’un connecteur pour carte SD, de prises HDMI et vidéo composite, d’une prise audio 3,5 mm et d’un microphone intégré, un port Gigabit Ethernet, 2 ports USB 2.0, un port micro-USB pour l’alimentation, un récepteur infrarouge, un connecteur GPIO à 26 broches, compatible avec celui du Raspberry Pi, et même un connecteur pour la caméraPi plus quelques autres possibilités comme le port SATA.

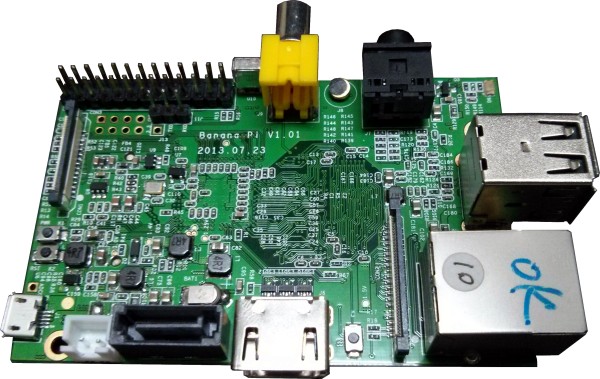

Carte BananaPi vue de dessus
En d’autres termes, il devrait être assez facile de réutiliser la plupart des matériels disponibles pour le Raspberry Pi. Mais la banane offre plus de puissance de traitement et de mémoire, ce qui pourrait être utile si vous cherchez à construire un PC home cinéma, un ordinateur d’usage général ou un système de prototypage matériel.
Carte BananaPi vue de dessous

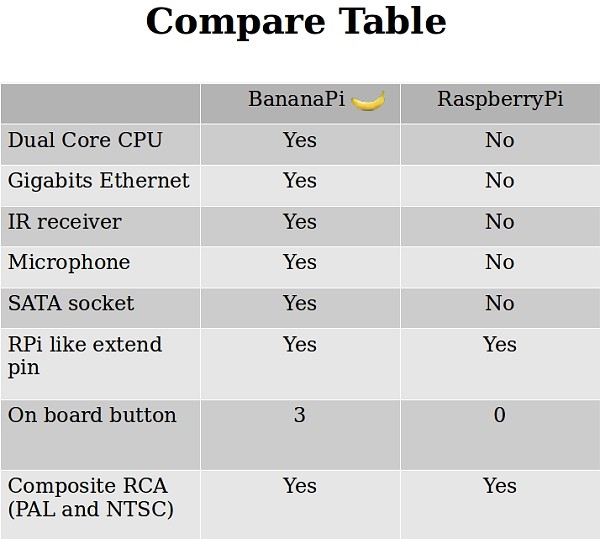

Comparaison BananaPi Raspberry Pi
Conclusion
Le site officiel Banana Pi donne de plus amples informations sur cette carte. Si vous êtes intéressé(e) et confiant(e), la carte est disponible chez plusieurs vendeurs comme AliExpress pour environ 50 $ (+ 32 $ de frais de port… quand même !)
Sources
- http://www.lemaker.org/
- http://www.cnx-software.com/2014/04/20/banana-pi-is-a-raspberry-pi-compatible-board-fitted-with-an-allwinner-a20-soc/
- http://liliputing.com/2014/04/banana-pi-a-57-rasperry-pi-clone-with-a-faster-cpu-more-memory.html

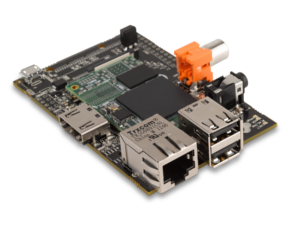

Carte HummingBoard
Caractéristiques
La carte HummingBoard quand à elle a également une allure de Raspberry Pi mais embarque un processeur Freescale i.MX6 ARM Cortex-A9. Elle comporte également un connecteur compatible avec celui du Raspberry
Pi (connecteur GPIO 26 broches) pour les cartes d’extension.
La HumingBoard prend en charge les processeurs jusqu’au quad-core et accepte jusqu’à 2 Go de RAM. Elle dispose d’un connecteur micro USB pour l’alimentation, d’un connecteur HDMI pour la sortie vidéo, d’un connecteur Gigabit Ethernet, de 2 ports USB 2.0. Il existe des options pour un port eSATA, une sortie coaxiale SPDIF et un récepteur IR.

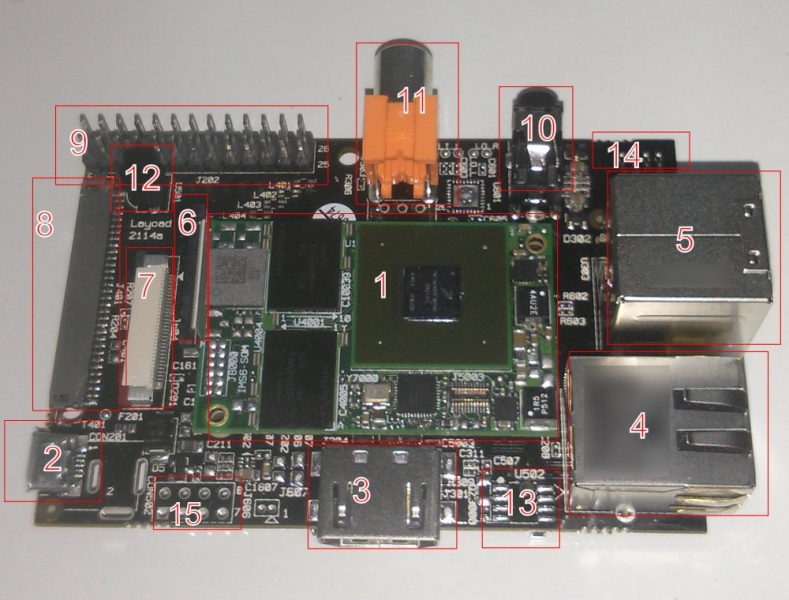

Implantation de la carte HummingBoard
Implantation
- MicroSOM – Cette configuration est équipée du processeur quad-core avec 2Go de mémoire, Gigabit Ethernet et BCM4329 WiFi/BlueTooth
- Micro USB – alimentation 5V
- Connecteur HDMI
- Connecteur Ethernet 10/100/1000
- 2 ports USB 2.0 alimentés (en option avec le port eSata)
- Connecteur MIPI CSI
- Connecteur Combiné MIPI CSI et DSI connecteur
- Connecteur pour écran LVDS
- Connecteur 26 broches compatible avec celui du Raspberry Pi
- Sortie audio analogique (PWM)
- Coaxial SPDIF pour l’audio numérique
- Récepteur infra rouge
- RTC (horloge temps réel)
- LED
- Connecteur 8 broches pour FlexCAN, réinitialisation du système et 5V / GND
Sur la face inférieure :
- Interface micro SD (Image du système d’exploitation et données utilisateur)
- Connecteur mini PCI-E
- Connecteur mSATA
La HummingBoard dispose également d’un connecteur pour carte microSD, ainsi que des connecteurs pour mSATA et cartes mini PCIe.
C’est une carte de développement avant tout, elle est livrée sans boîtier, et avec ses connecteurs nus, pour permettre de connecter des extensions matérielles.
Vous pouvez gagner 30 HummingBoard en participant au concours organisé par SolidRun. Mais faites vite, il se termine le 25 avril !
Conclusion
SolidRun n’a pas annoncé le prix de sa carte mais c’est une alternative intéressante au Raspberry Pi, surtout avec le port SATA qui supprime le goulet d’étranglement constitué par la liaison USB 2.0 vers un disque dur externe sur notre famboise314. A suivre donc…
Sources :
- http://imx.solid-run.com/wiki/index.php?title=HummingBoard_Hardware
- http://liliputing.com/2014/04/hummingboard-raspberry-pi-compatible-dev-board-freescale-mx6-chip.html
Conclusion
En conclusion générale, on peut dire que le Raspberry Pi a mis en route une dynamique qui ne pourra qu’être profitable à ceux qui souhaitent réaliser des applications utilisant des carte embarquées.
Si vous avez pu tester ces cartes, ou lu des informations à leur sujet, n’hésitez pas à en faire part aux lecteurs de framboise314.
Merci à Jean-Paul qui m’a signalé l’existence de ces deux cartes.
