Le besoin

A la recherche d’une horloge RTC pour ma framboise314, j’ai fait l’inventaire de ce qui peut se trouver aujourd’hui sur le marché. Le besoin est simple : Lorsque le Raspberry Pi est éteint, ou s’il démarre sans pouvoir se connecter à Internet, il ne connait ni le jour ni l’heure.

J’ai un projet d’écran d’accueil à base de Raspberry Pi. Cet écran doit afficher les événements de l’entreprise pour la journée en cours. La liste des événements est préchargée en mémoire, mais que va-t-il se passer si le Raspberry Pi redémarre à un moment où, pour une raison X ou Y, il ne peut accéder au réseau de l’entreprise?
C’est la catastrophe, l’affichage devient incohérent. Pour éviter cela, une seule solution : doter la framboise314 de sa propre montre, une horloge RTC alimentée par pile.
Ce système a été introduit par IBM en 1984 dans les PC/AT, sur la carte mère. Avant ça ? Eh bien à chaque démarrage d’un PC, on regardait sa montre pour répondre aux sempiternelles questions : date  et  time. Ensuite, en attendant que l’horloge soit intégrée sur les cartes mères, on a ajouté des « cartes d’extension RTC » sur le bus IDE, elles étaient dotées d’une batterie Cd-Ni, puis plus tard d’une pile Lithium 3 volts (la célèbre CR2032 de votre PC).

Les différentes cartes sur le marché

adafruit_logoAdafruit

Photos de la carte

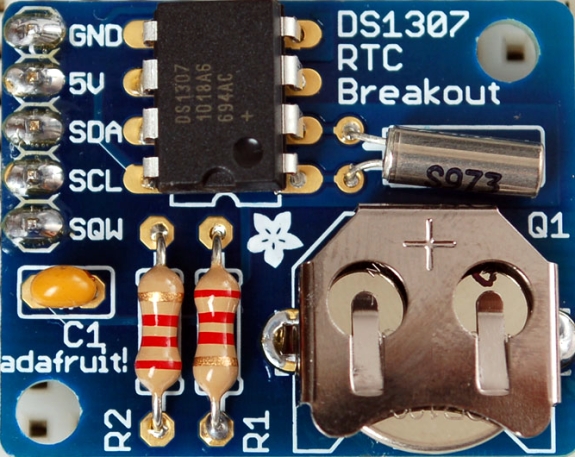

adafruit_RTC_01

Descriptif

On retrouve ici un classique DS1307, un circuit RTC, fournissant également 56 octets de NV SRAM (c’est là que votre PC range le Setup du BIOS). Il est relié au Raspberry Pi par le bus I2C. La dérive mensuelle est d’environ +/- 2 secondes. A sa droite un quartz horloger à 32.768 kHz (215 Hz) qui donne la fréquence de référence (après 15 divisions par 2, on obtient du 1 Hz). En bas à droite, le support pour la pile de type non précisé (mais j’opterai pour une CR1025). La durée de vie de la pile est donnée pour 5 ans.
La carte dispose de 2 trous de fixation.

Prix

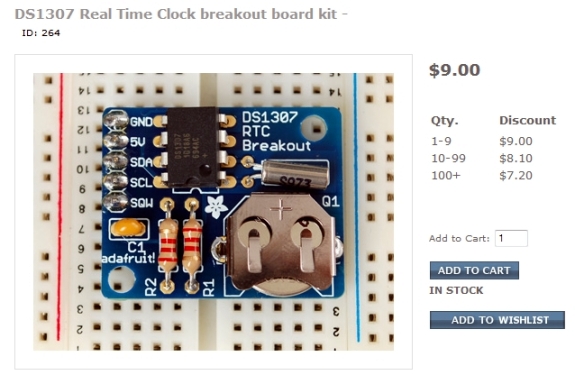

adafruit_RTC_029$ auxquels on ajoutera les frais de port. Adafruit livre en quelques jours. Une commande de câble de liaison GPIO <==> Breadboard a mis une semaine à arriver en France.

Disponibilité de la documentation

Les documentations et tutoriels sont abondants chez Adafruit. Plusieurs tutoriels utilisant la carte RTC décrite ici sont disponibles sur le site, pour des horloges utilisant différents afficheurs.

Tutoriels

Un tutoriel est disponible en ligne et également sous forme de document PDF. Il nécessite un Raspberry Pi exécutant un noyau comportant les modules RTC et DS1307. Ce n’est pas le cas des distributions « Wheezy » et « Occidentalis v0.1 ». Il fonctionne avec « Occidentalis v0.2 » ou supérieure.


100randomtasks_logo100randomtasks.com

Photos de la carte

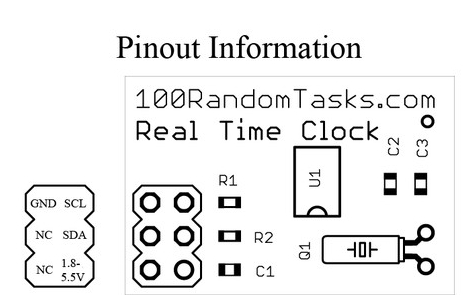

100randomtasks_01100randomtasks_02100randomtasks_03100randomtasks_04Descriptif

Le circuit RTC est ici un MCP7940 de Microchip. Il est relié au Raspberry Pi par le bus I2C et offre 64 octets de SRAM (RAM statique sauvegardée par la batterie). La dérive mensuelle est d’environ +/- 2 secondes. A sa droite un quartz horloger à 32.768 kHz (215 Hz) qui donne la fréquence de référence (après 15 divisions par 2, on obtient du 1 Hz). La sauvegarde est confiée à une batterie CR1025 (non fournie). La carte fait 25mmx16mm.

Prix

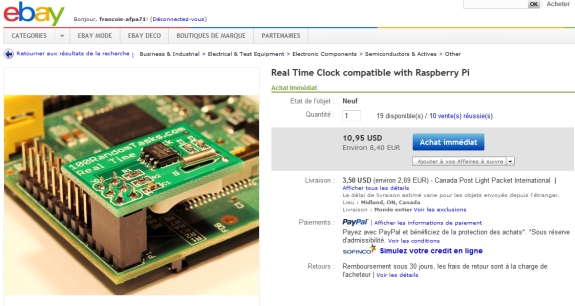

100randomtasks_06Le prix est le même sur ebay que sur le site 100RandomTasks.com : 10,95$ (8,40€) auxquels s’ajoutent 2,69€ de frais de port.

Disponibilité de la documentation

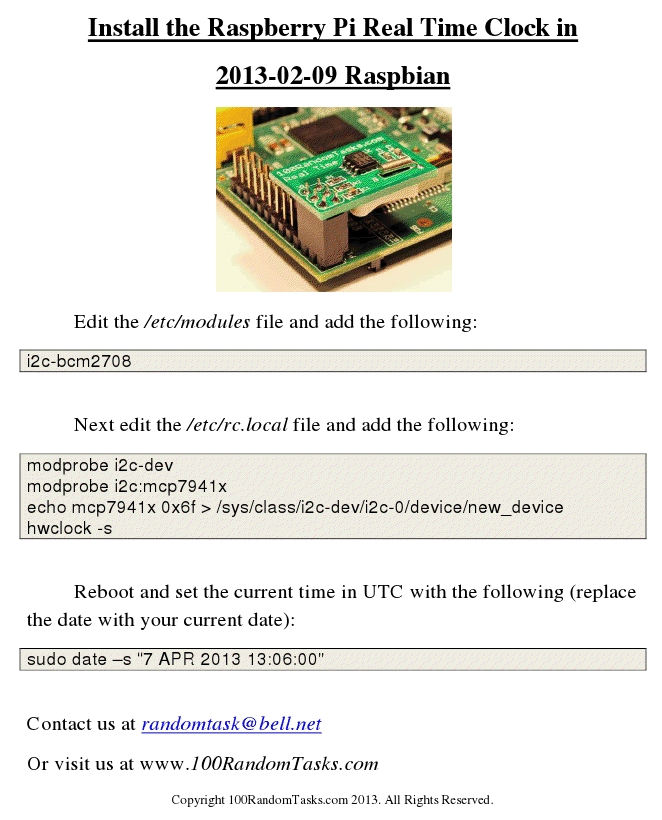

La documentation est assez succincte :

100randomtasks_05Tutoriels

Voir ci-dessus…


modmypi_logoMODMYPI

Photos de la carte

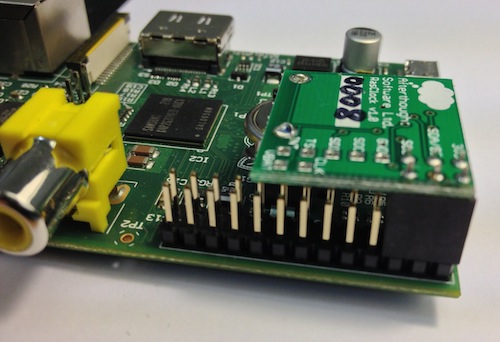

rasclock_01rasclock_02Descriptif

La carte RasClock est une carte horloge temps réel qui s’enfiche directement sur le connecteur GPIO du Raspberry Pi. Pas besoin de souder ou de relier par des fils. Le connecteur est un GPIO « réduit » à 6 trous. RasClock utilise le 3,3v, la masse et les signaux SDA et SCL. Ce module est relativement bas, il ne dépasse pas la prise vidéo en hauteur et il tient dans la plupart des boîtiers. La carte utilise un circuit PCF2127 AT de NXP et assure une précision meilleure que 2 minutes par an. Le quartz intégré est corrigé pour éliminer les dérives dues à l’âge et à la température. La pile 3v (CR1220 fournie) garantit un fonctionnement minimum de 2 ans si elle est seule à alimenter le module. SI l’alimentation du Raspberry Pi prend le relais, cette durée est considérablement allongée. Le PCF2127 AT dispose de 512 octets de SRAM, sauvegardés par la pile.

Prix

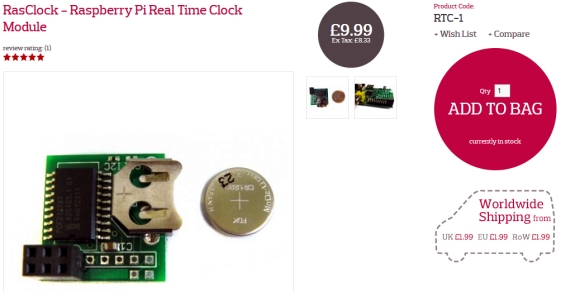

rasclock_03La carte est vendue 9,99£ (non, non, pas 10£…) auxquels s’ajouteront les frais de port (à partir de 1,99£… non, pas 2£… ah! Vous avez compris que ça m’agace ?).

Disponibilité de la documentation

De la documentation est disponible en ligne pour le CI PCF2127 de NXP.

Tutoriels

La carte utilise un driver qui n’est pas inclus actuellement dans Raspbian. Vous pouvez télécharger le code source pour le compiler vous-même, ou télécharger le package fourni par MODMYPI. Un tutoriel est disponible sur Afterthought Sofware.

Un tutoriel est disponible en ligne et également au format .pdf.


cjemicros_logoCJEmicros

Photos de la carte

cjemicros_03

Carte RTC avec capteur de température

cjemicros_01

Carte RTC

cjemicros_04

Mise en place de la pile

cjemicros_05

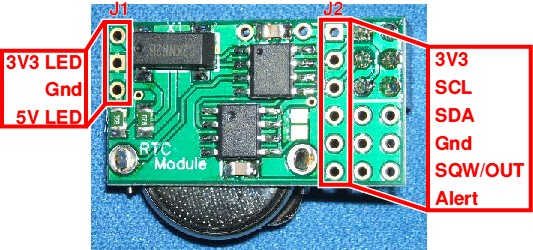

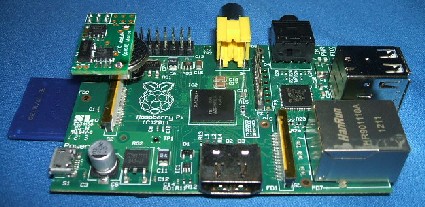

cjemicros_06cjemicros_07

Descriptif

La carte de CJEmicros s’enfiche (complètement… oui je sais, elle était facile !) sur le port GPIO du Raspberry Pi. Le connecteur est un GPIO « réduit » à 6 trous. Cette fois c’est le circuit DS1338 de Maxim qui est au boulot ! Comme les précédents, c’est un circuit I2C. La pile, une CR1620 (fournie), donnée pour une durée de vie de 9 ans. La précision annoncée est meilleure qu’une minute par mois. Le site 4D informe que Raspbian Wheezy supporte maintenant l’horloge temps réel, et renvoie aux instructions d’installation pour autoriser cette gestion.

/!\ ATTENTION : Les cartes deux modèles sont vendus par par CJEmicros : Une carte intègre également un capteur de température, et met à disposition des pastilles supplémentaires (LEDs, accès à l’I2C)

Prix

La carte est vendue 13 £ ou 10 £ selon qu’elle intègre le capteur de température ou pas.

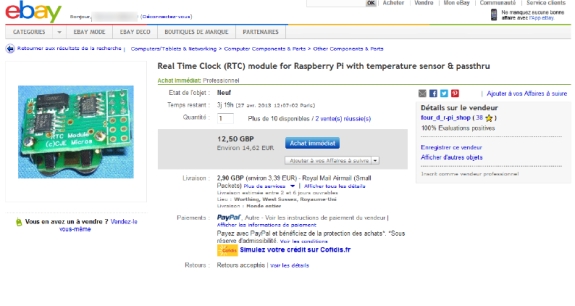

On trouve également la carte sur ebay :

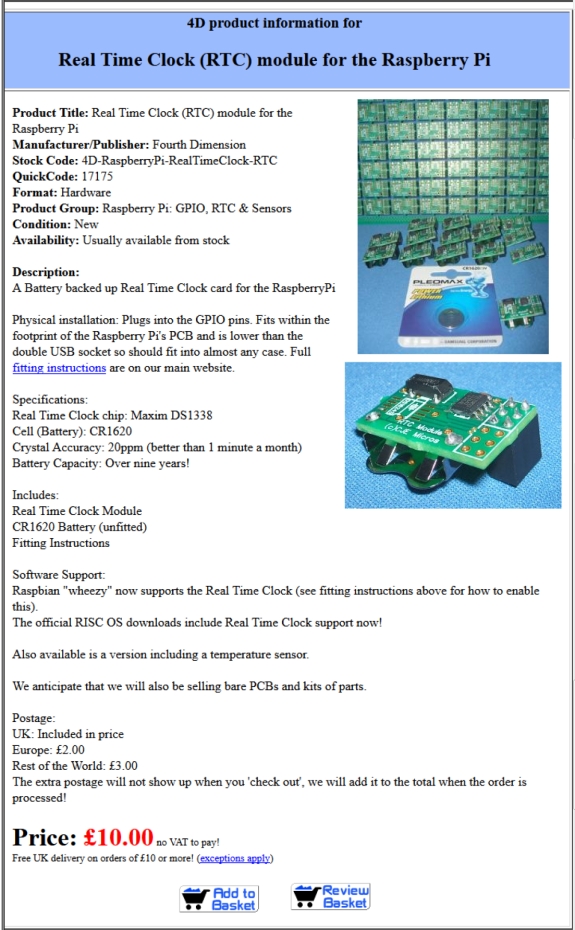

cjemicros_08

Disponibilité de la documentation

La documentation du DS1338 est disponible en ligne au format .pdf.

Tutoriels

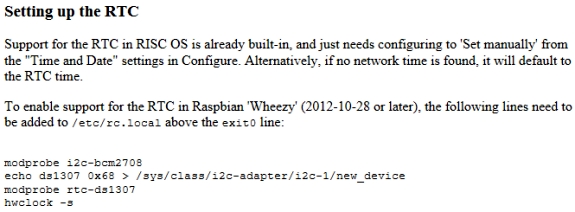

Les tutoriels d’installation sont en ligne, ainsi qu’un guide d’installation.

 cjemicros_02

cjemicros_03


yadom_logoYadom

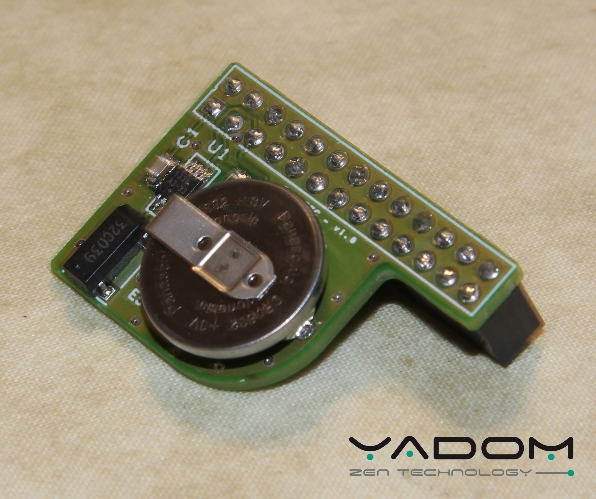

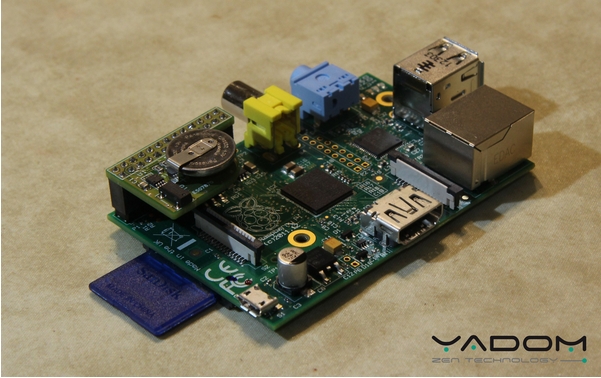

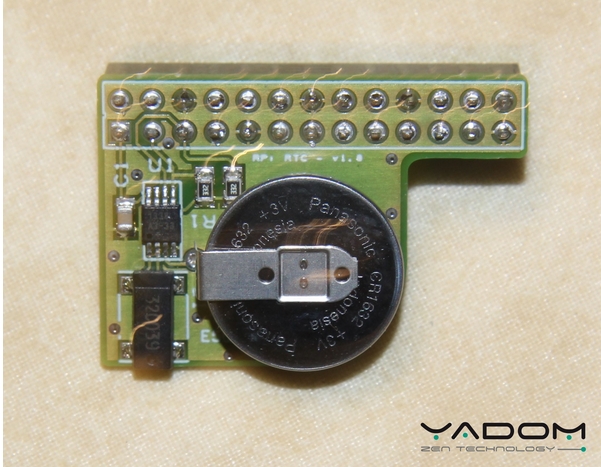

Photos de la carte

yadom_01

 yadom_02

yadom_03

Descriptif

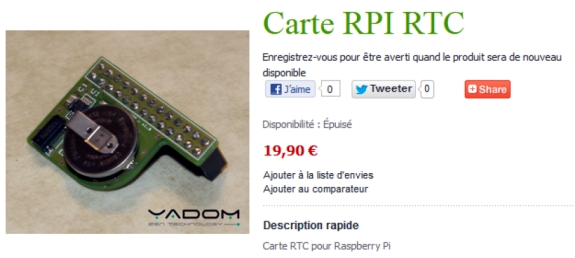

En rupture de stock pour l’instant (vous pouvez vous inscrire à une mailing list pour connaître la disponibilité), cette carte RPI RTC embarque également un DS1338. Elle est annoncée comme reconnue et gérée par les distributions Linux courantes. 56 octets de SRAM sont disponibles, et la connexion se fait par le bus I2C. Contrairement aux cartes précédentes, la carte Yadom est équipée d’un connecteur GPIO « complet », c’est-à-dire avec les 26 trous, ce qui devrait assurer plus de stabilité.

Prix

yadom_05

La carte est vendue 19,90€ auxquels s’ajouteront les frais de port … Enfin quand elle sera disponible !

Disponibilité de la documentation

 La documentation du DS1338 est disponible en ligne.

Tutoriels

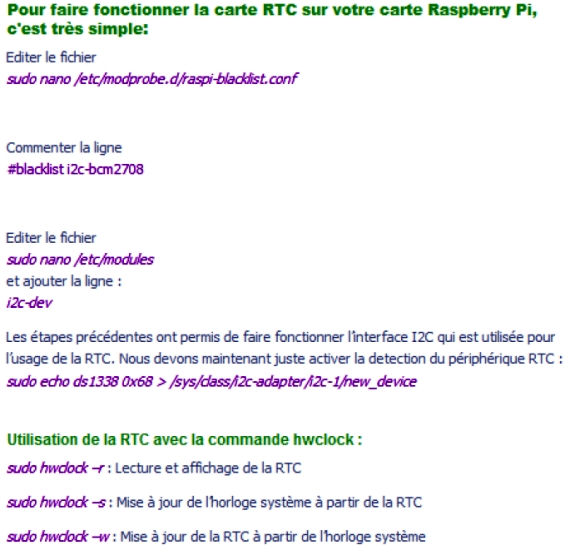

Le tutoriel est inclus dans la page du site vendeur.

yadom_04


hobby_electronics_logoHobby Electronics

Photos de la carte

 hobby_electronics_01

Descriptif

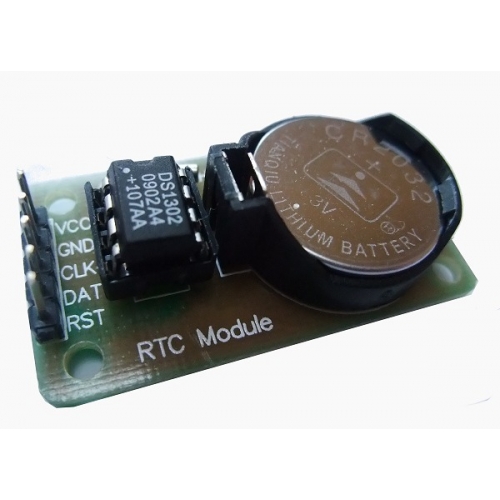

La carte de Hobby Electronics embarque un DS1302 de Maxim. Ce circuit utilise une entrée /sortie série et intègre 31 octets de RAM sauvegardés par la pile.

Prix

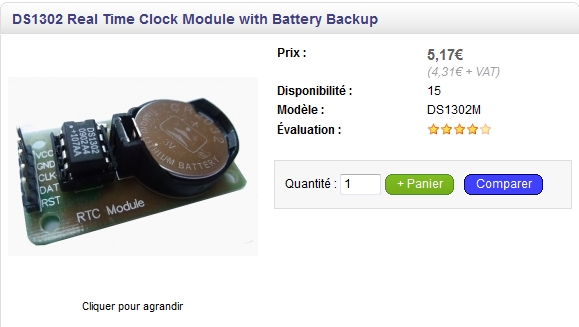

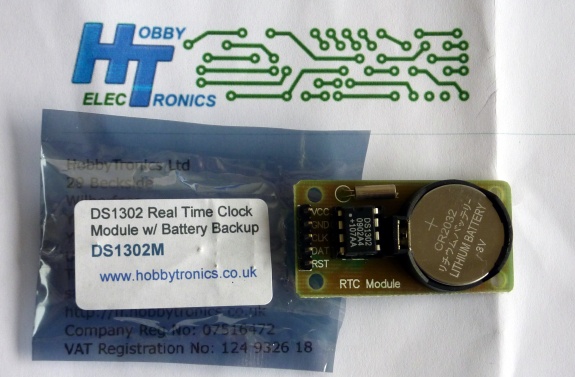

hobby_electronics_02La carte est vendue 5,17 € auxquels s’ajouteront les frais de port (xxxx). Une remarque au passage, la T.V.A. s’applique également sur les frais de port, tenez en compte lors de votre commande.

Disponibilité de la documentation

La documentation du CI DS1302 est disponible en ligne. Un guide de mise en œuvre est sur le site de Hobby Electronics.

Tutoriels

Le code source rtc-pi.c est téléchargeable sur le site Hobby Electronics. Il faudra le compiler pour l’utiliser sur votre Raspberry Pi, puis l’intégrer aux scripts lancés lors du démarrage, la doc vous laisse décider de votre méthode préférée. A réserver à des utilisateurs (un peu) avancés de Linux…

/!\ ATTENTION : Les ports GPIO ont été modifiés entre les versions v1 et v2 du Raspberry Pi. Il faudra être attentif lors du raccordement sur les broches du connecteur GPIO.


Conclusion

Après avoir fait le tour des cartes disponibles (ou pas => Yadom), mon choix s’est arrêté sur la carte de Hobby Electronics (GB). Outre la rubrique Raspberry Pi, ce vendeur propose également des extensions pour Arduino, mais aussi bien d’autres choses. A visiter si vous expérimentez dans ces domaines…

Mon choix a été influencé par l’absence de connecteur GPIO, ce qui me permettra de caser la carte RTC où je le veux (c’est qui le chef, hein ?). Mais surtout ça laisse libre accès au port GPIO pour y connecter un câble d’extension (Adafruit).

Aussitôt dit, aussitôt fait, au jour du début de l’écriture de cet article, j’ai passé la commande, payée par Paypal. Le mail de confirmation est arrivé rapidement, et en fin d’après-midi j’avais un mail m’annonçant que le produit avait été expédié ! Je mettrai un complément à cet article pour vous donner la date de livraison et les conditions d’emballage.

La mise en œuvre de cette carte RTC fera (bien sûr) l’objet d’un article à paraître sur www.framboise314.fr.

Votre choix est peut-être (certainement) différent du mien ! Vos critères de sélection ne sont pas les mêmes : Facilité de connexion avec le port GPIO, précision requise, durée de vie de la pile, prix, look de la carte … N’hésitez pas à en faire part dans les commentaires et si vous avez d’autres sources d’approvisionnement en carte RTC, signalez les…


Mise à jour du 29 avril 2013

La carte RTC de Hobby Electronics est arrivée ce matin. Emballage sérieux : enveloppe matelassée, contenant un sachet scellé, contenant plusieurs tours de plastique à bulles, contenant un sachet antistatique scellé… contenant la carte ! Rien à redire !

Commande le 24 avril, livraison le 29 avril…

Il ne reste plus qu’à brancher la chose et à rédiger l’article sur la mise en œuvre de l’horloge RTC.

La livraison de carte RTC par Hobby Electronics

La livraison de carte RTC par Hobby Electronics
