AirPi : La 3G et le GPS pour votre Raspberry Pi

26 réponses

snootlab_airpi_250pxC’est la société toulousaine SnootLab qui nous propose cette carte destinée au Raspberry Pi.
Elle dotera votre framboise d’un GPS et d’un téléphone 3G.
Cette carte d’extension sera disponible à partir de mi-novembre mais vous pouvez d’ores et déjà prendre connaissance de ses caractéristiques et voir si elle peut s’intégrer à l’un de vos projets.

Je pense par exemple aux ballons qui peuvent relever leur position et la transmettre en GSM.

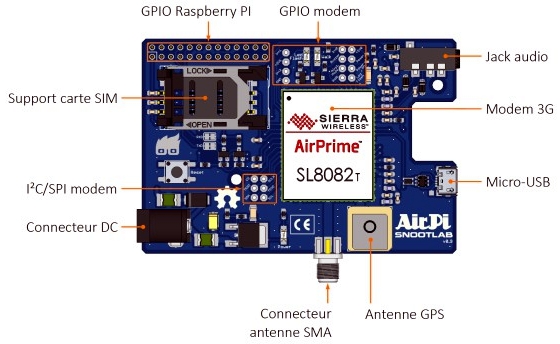

snootlab_airpi_01

Accédez à la connectivité 3G et au GPS avec un Raspberry-pi grâce au shield AirPi v0.9 de Snootlab. Basé sur le chipset Sierra Wireless SL8082T qui dispose des commandes OpenAT, vous pouvez développer des applications connectées et géolocalisée haut débit.

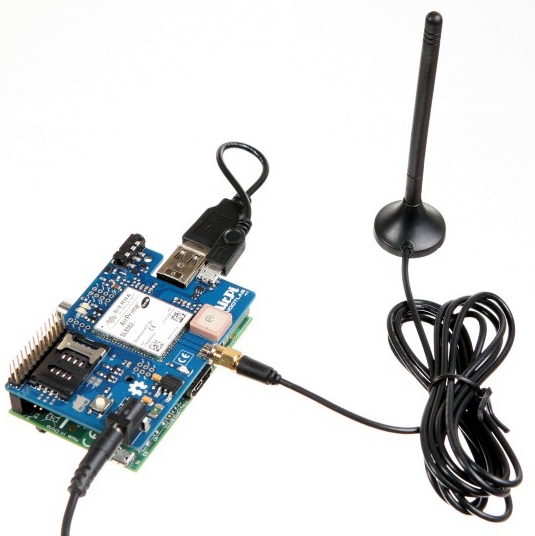

snootlab_airpi_02

Caractéristiques :

  • Shield adapté aux Raspberry-pi A, B et B+
  • GPIO du Raspberry-pi (26) reportés sur le shield
  • Chipset Sierra Wireless SL8082T avec commandes Open AT
  • GPS avec antenne patch
  • Inclus une alimentation 5v 4A qui alimente à la fois le shield et le Raspberry-pi
  • Inclus un câble court Micro-USB – USB pour la synchronisation 3G
  • Entrée/Sorte jack audio
  • GPIO du chipset SL8082T accessibles
  • Bus 22C et SPI du chipset SL8082T accessibles
  • Leds d’état

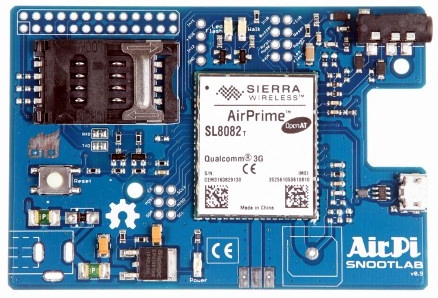

snootlab_airpi_03

Initialement conçu pour les modèles A et B du Raspberry-pi, il est compatible avec la version B+.



AirPi (v0.9) by snootlab on Sketchfab



Le shield est livré avec un câble court USB – Micro-USB et son alimentation à courant continu 5V 4A (220V – 50Hz format europe). Le shield ne fonctionne pas sans son alimentation.

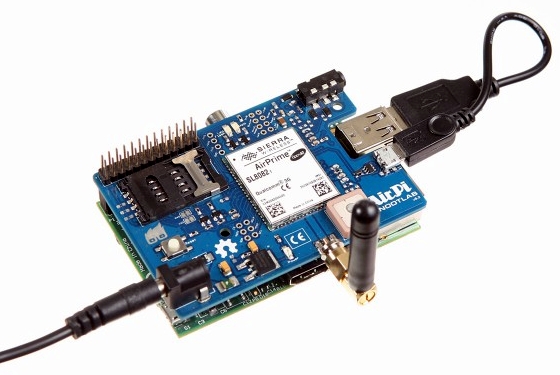

snootlab_airpi_04

Par défaut, le shield alimente la carte Raspberry-pi; il est possible de connecter une alimentation 5V de qualité sur le Raspberry-pi directement.

 Il existe un forum officiel de support ici et le schéma ainsi que l’implantation de la carte sont disponibles en ligne.

 Cette carte vendue 159€ (tarif dégressif par quantité) est conçue et fabriqué à Toulouse.

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. Auteur de plusieurs livres sur le Raspberry Pi publiés aux Editions ENI.

26 réflexions au sujet de « AirPi : La 3G et le GPS pour votre Raspberry Pi »

  1. Ping : AirPi : La 3G et le GPS pour votre Raspberry Pi | Radioamateurs-France

  2. pm

    Bonjour je sais que ça n’a pas vraiment de rapport mais pour le raspberry b+ il faut quoi comme câble pour brancher sur l’autre sortie vidéo celle a cote de l hdmi
    Sinon article tirs intéressant

    Répondre ↓
  3. gUI

    Perso, pour la 3G et le GPS, j’utilise… un téléphone Android !

    On commence à en avoir dans les tiroirs, et l’avantage des bon vieux, c’est qu’ils sont petits. Le GPS est très facile à récupérer (une simple ligne de bash pour faire un adb logcat), et les SMS c’est pas trop compliqué non plus.
    J’ai pas encore travaillé à donner une vraie connexion 3G via l’USB (partage de connexion), mais je sais que c’est pas compliqué : Android a été prévu pour ça dès le début.

    Bref, cette carte est sûrement intéressante pour développe run vria produit, mais pour le hobbyiste, on a au moins aussi bien, et quasi gratuitement !

    Répondre ↓
    1. François MOCQ Auteur de l’article

      Bonjour gUI
      effectivement pour le « maker » la récup de téléphone suffit.
      Par contre si une entreprise veut développer un projet nécessitant géolocalisation et transmission de données, ce produit est intéressant et fournit un ensemble compact et professionnel.
      Bonne journée
      François

      Répondre ↓
        1. guillaume

          Désolé de ma question hasardeuse j’aurai aimé savoir comment récupérer de mon smartphone les cartes qu’il fait pour avoir la 3G sur le rasbperry Pi et même l’écran
          Merci de votre réponse
          (je ne serait pas disponible pendant 10 jours mais merci de m’aider )

          Répondre ↓
    3. guillaume

      Bonjour
      Je voudrait savoir comment fais t’on pour prendre la cartes 3G la carte SMS ainsi que la carte GPS …Et l’installer sur le Pi .
      De plus comment faire pour récuperer l’écran de mon ancien smartphone wikoo raimbow et lui aussi l’installer sur le Pi
      Merci d’avance ,même si vous ne pouvez pas répondre a mes 2 question aider moi s’il vous plaît 😉

      Répondre ↓
      1. gUI

        Bonjour,

        Pour récupérer l’écran, c’est impossible, ou alors extrêmement compliqué. Oubliez.
        Pour utiliser la 3G, c’est par un façon détournée : on laisse le téléphone tel quel, la carte SIM dedans. On le branche en USB au RPi, et c’est via des commandes USB qu’on peut profiter de quelques services, comme envoyer ou recevoir un SMS, ainsi que la position GPS par exemple. On doit pouvoir aussi récupérer l’heure, très pratique vu que le RPi ne possède pas d’horloge RTC.

        Sur Google cherchez « adb shell commands » (adb c’est le protocole qui permet de dialoguer entre un ordinateur et un téléphone Android), puis des choses comme « send sms adb shell »

        Bonne chance !

        Répondre ↓
    4. Bonjour

      Sauf qu’un téléphone android chauffe parfois excessivement et plante quand on active le gps et un Waze ou un Google Maps par exemple…donc ce type de module peut jouer un rôle intéressant ! Mais par contre à 159 euros le prix français devient obscène et largement exagéré…!! S’ils ne savent pas produire à bas prix..ils disparaîtront du marché c est évident…autant acheter en Chine!

      Répondre ↓
    1. François MOCQ Auteur de l’article

      bonjour Léo
      bien sûr c’est un téléphone portable sous forme d’une carte mais tout est possible…. faudra juste mettre un peu de programme pour que ça le fasse 😉
      cordialement
      François

      Répondre ↓
    1. François MOCQ Auteur de l’article

      Bonjour
      je n’ai pas d’infos à ce sujet
      essayez de poser la question sur le forum de Snootlab…
      mais la doc ne me semble pas très avancée 🙁
      Cordialement
      François

      Répondre ↓
  7. Roger

    Bonjour,
    J’aimerai savoir si vous avez trouvé des tutoriels expliquant comment envoyer un texte sur le module gsm car je ne trouve pas comment communiquer avec le module j’utilise une raspeberry pi 2
    Cordialement
    Florent

    Répondre ↓
  8. Arnaud

    Bonjour, comment embarquer cet ensemble sur un ballon vu les demandes liées à l’alimentation?

    C’est joli la 3G mais ça consomme trop pour des applications embarquées sans grand traffic de données.

    Répondre ↓

  9. Ping : SNOOTLAB sort Foquinha-Pi, une carte Sigfox pour le Raspberry Pi | Framboise 314, le Raspberry Pi à la sauce française….

  10. Romain

    Bonjour,

    Je voulais savoir si ce shield était compatible avec un raspberry pi 3, sinon auriez-vous des bons shields 3g pour le pi 3?

    Merci d’avance !

    Répondre ↓
  11. NORDEZ

    Bonsoir, je suis allé sur le site et ils annoncent que le produit est retiré, avez vous vent de problèmes rencontrés, j’avoue que je voulais vraiment ce shield et du coup, connaissez vous un produit similaire?
    Merci d’avance ,
    Cordialement.

    Répondre ↓
  12. cotmar

    Bonjour,

    Est-ce que vous avez une version en 4G de votre AirPi.
    J’ai une RaspberryPi et je souhaite faire une PirateBox pour partager une connection mobile entre plusieurs équipements.

    Bonne soirée,
    Marc.

    Répondre ↓
